多关节可调式桌面显示器支撑挂架结构

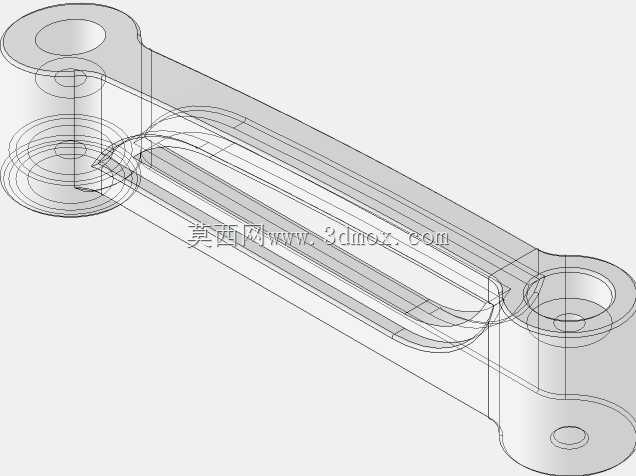

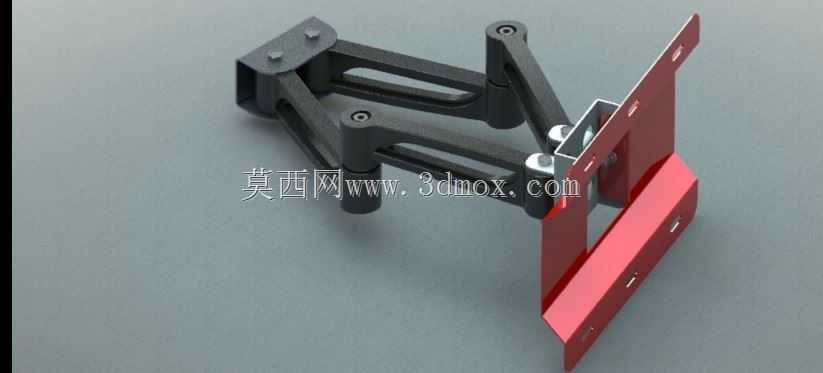

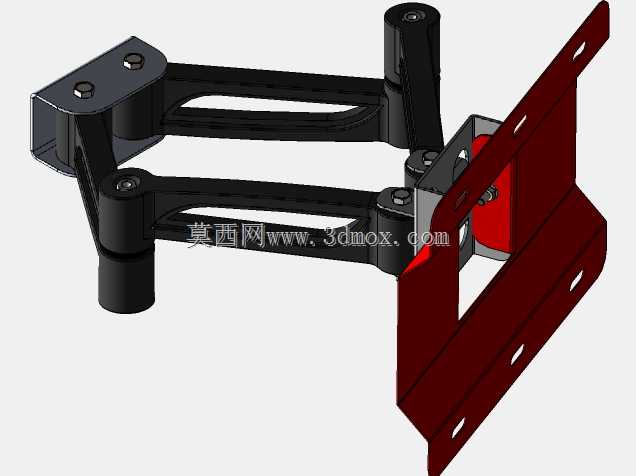

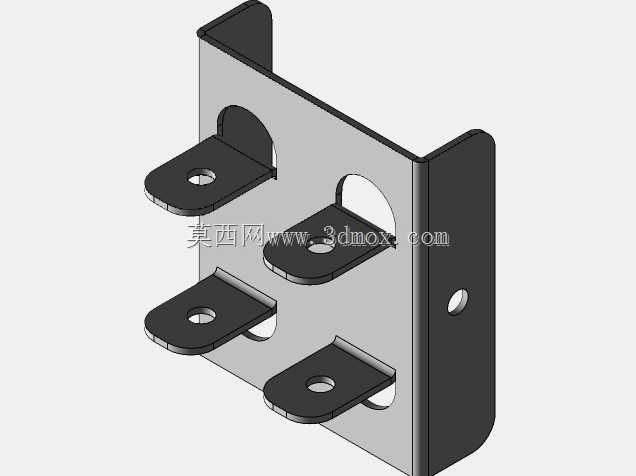

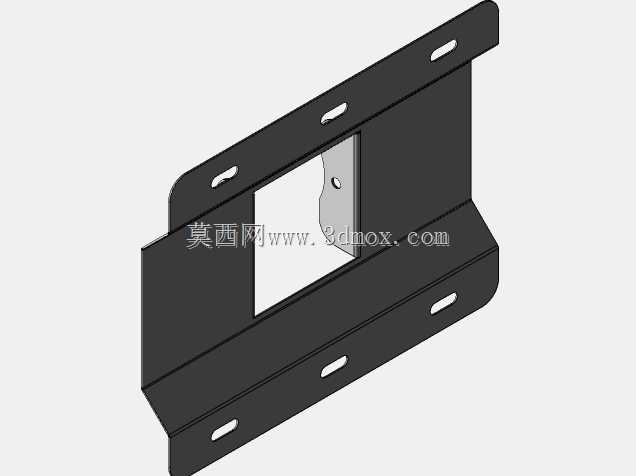

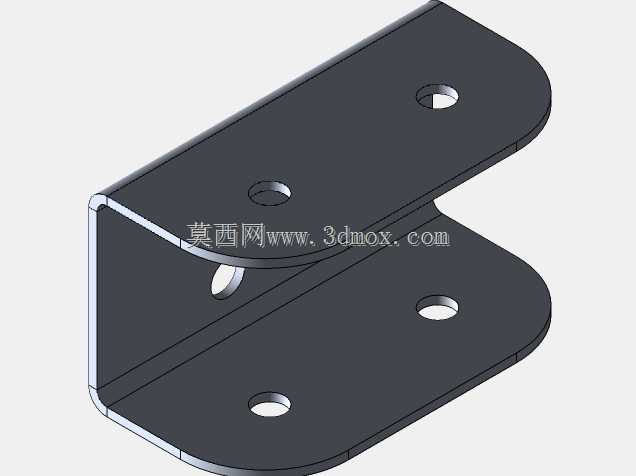

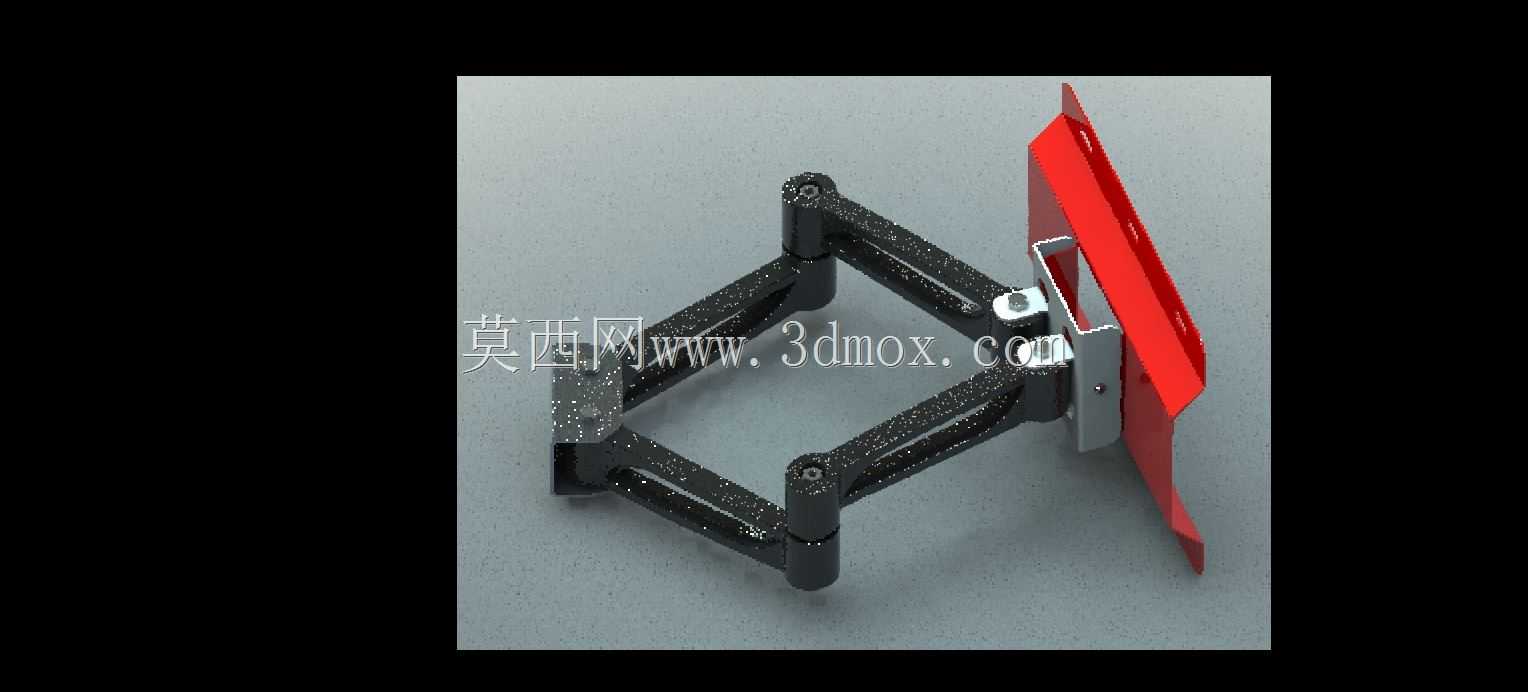

日常办公、工业监控工位、电竞桌面场景中，显示器的安装位置直接影响使用者的操作视线与长时间作业的疲劳度，这款多关节式支撑挂架，正是为解决固定支架无法灵活调整视角、占用桌面空间的痛点设计。从结构逻辑来看，整套挂架采用多组平行四边形连杆铰接结构，每处铰接转轴都预留了阻尼调节的安装空间，实际使用时可实现屏幕在水平方向的前后拉伸、左右偏转，垂直方向的高低升降、俯仰角度调整，能适配不同身高使用者的坐姿视线需求，也能满足坐站交替办公时的屏幕高度快速切换。安装端采用壁挂式固定座设计，固定座上预留两组沉头安装孔，可直接固定在墙面、工位隔断或者桌面配套的立柱型材上，固定座与第一组连杆的铰接处做了加厚凸台结构，避免长期承重后铰接位出现形变开裂。靠近屏幕安装的一端采用快装挂板结构，挂板上预留了符合通用显示器安装孔距的固定孔位，可适配常规尺寸的桌面显示器，挂板与末端连杆之间同样设置了铰接转轴，支持屏幕小范围的角度微调，挂板下方还设置了承托凸边，安装时可先将显示器挂在凸边上再拧固定螺丝，降低单人安装的操作难度。整套连杆结构采用镂空减重设计，在保证结构刚性的前提下减少整体自重，避免长期挂载后固定座出现松动，各连杆之间的铰接轴采用同轴度较高的销轴配合，转动时无明显旷量，调整到位后可通过转轴处的阻尼结构锁定位置，不会出现屏幕自行下沉偏移的问题。从安装边界来看，固定座的安装面需要保证平整，安装孔位的垂直间距符合常规壁挂支架的通用尺寸，连杆完全收拢时整体厚度较薄，不会过多占用墙面与屏幕之间的空间，完全展开时可将屏幕向前延伸足够距离，满足特殊工位的近距离观看需求，比如工业设备旁的监控工位，可将屏幕拉至设备操作位旁，无需侧身查看屏幕内容。设计过程中优先考虑了长期使用的结构可靠性，所有受力位置的壁厚都做了加厚处理，铰接位的转动阻尼可根据挂载屏幕的重量进行适配调整，避免重量过大导致转轴锁止失效，同时连杆的运动轨迹做了干涉校验，全行程调整过程中各部件之间不会出现碰撞剐蹭，也不会拉扯到显示器的连接线缆。
