袖珍弹射式隐藏伸缩暗剑结构设计

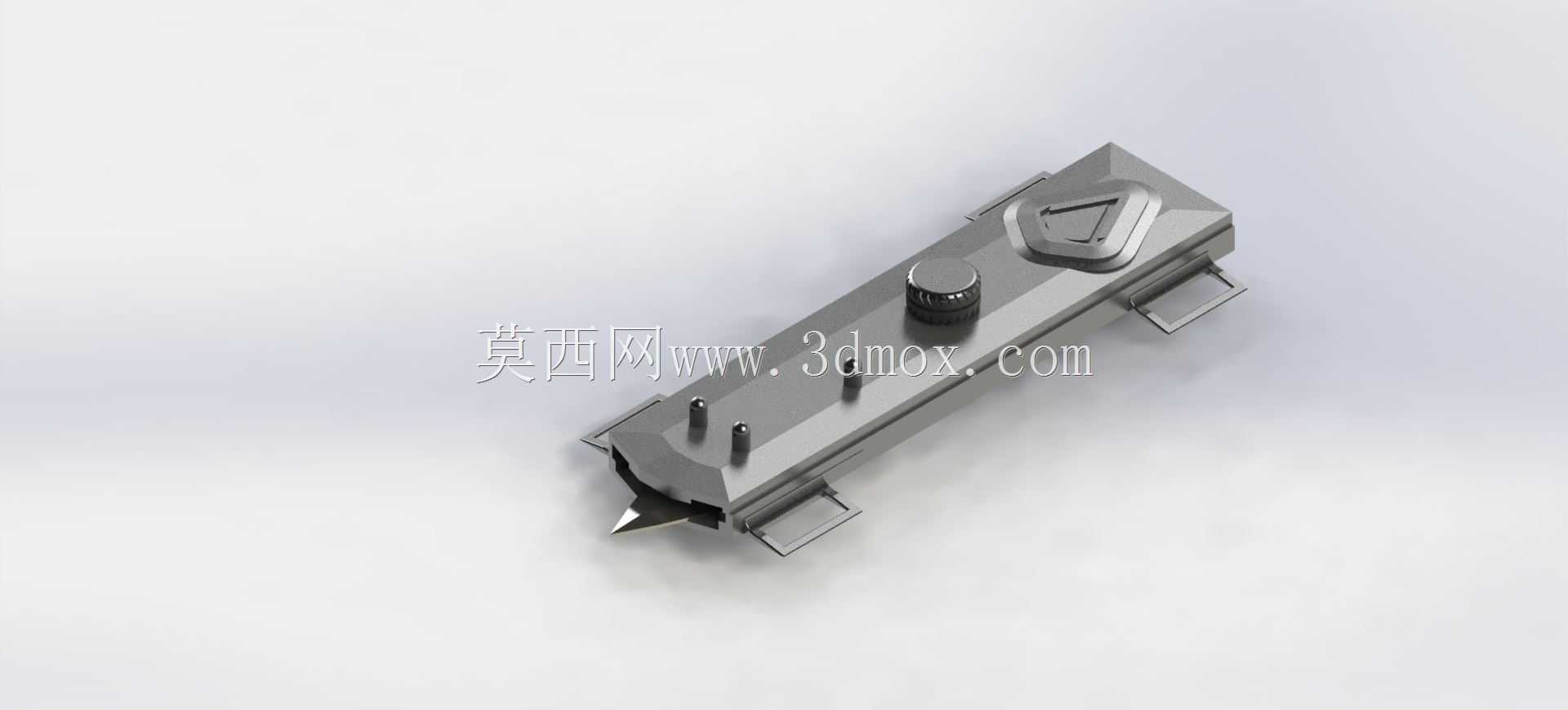

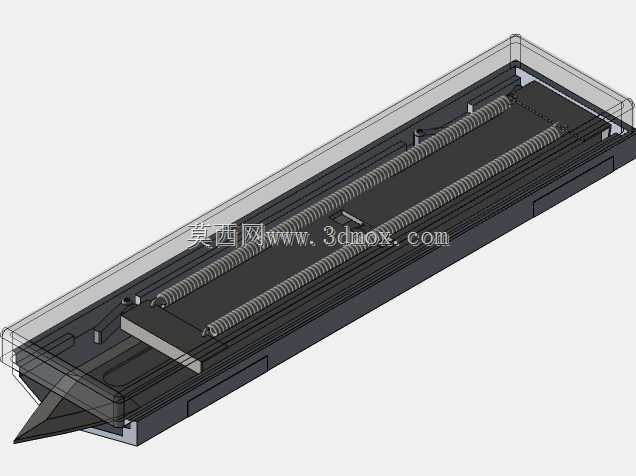

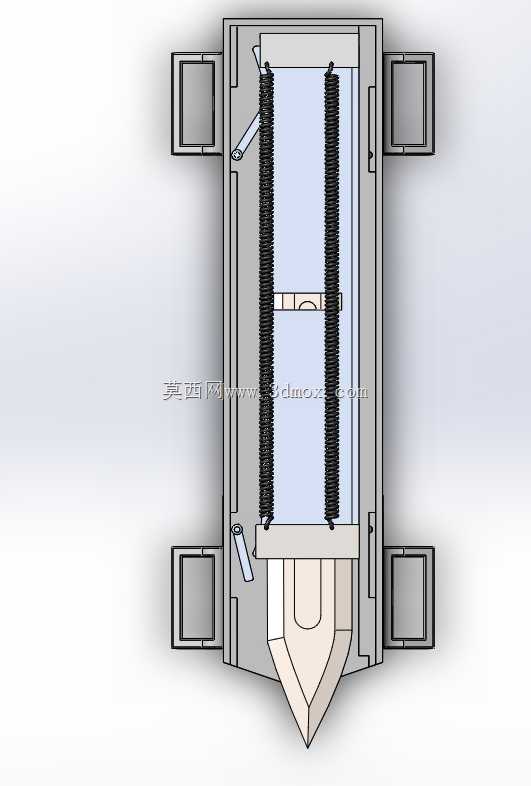

　　这款隐藏式伸缩暗剑结构，核心面向影视道具制作、创意机械装置研发、特种便携工具结构验证场景，可作为影视cos道具的核心功能模块，也能为小型便携伸缩类工具的结构设计提供参考原型。从结构功能来看，整套机构采用双弹簧驱动的弹射伸缩逻辑，摒弃了多连杆、多齿轮组的复杂传动路径，仅靠两组弹簧配合限位卡扣实现刀片的弹出与锁止，整体零件数量少，装配公差要求宽松，日常维护无需拆解过多部件，故障率远低于多零件堆叠的同类伸缩结构。设计初期的核心思路是简化隐藏刀片的触发与伸缩逻辑，参考现有同类伸缩机构的传动痛点，剔除冗余的传动零件，将整个驱动模块集成在狭长的金属壳体内，壳体两侧预留的安装耳位可直接绑定在硬质护臂或者道具外壳内侧，安装边界控制在长120mm、

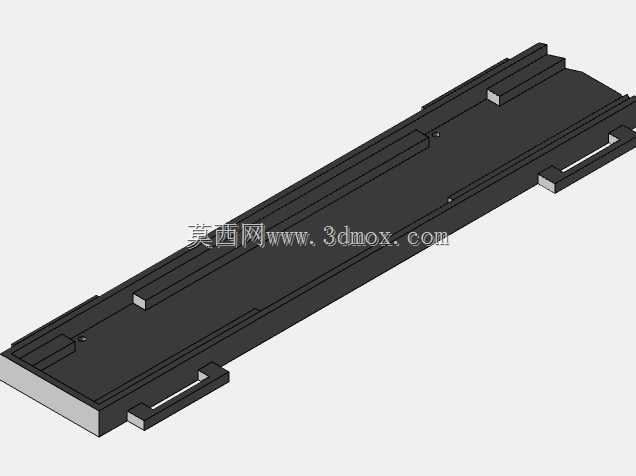

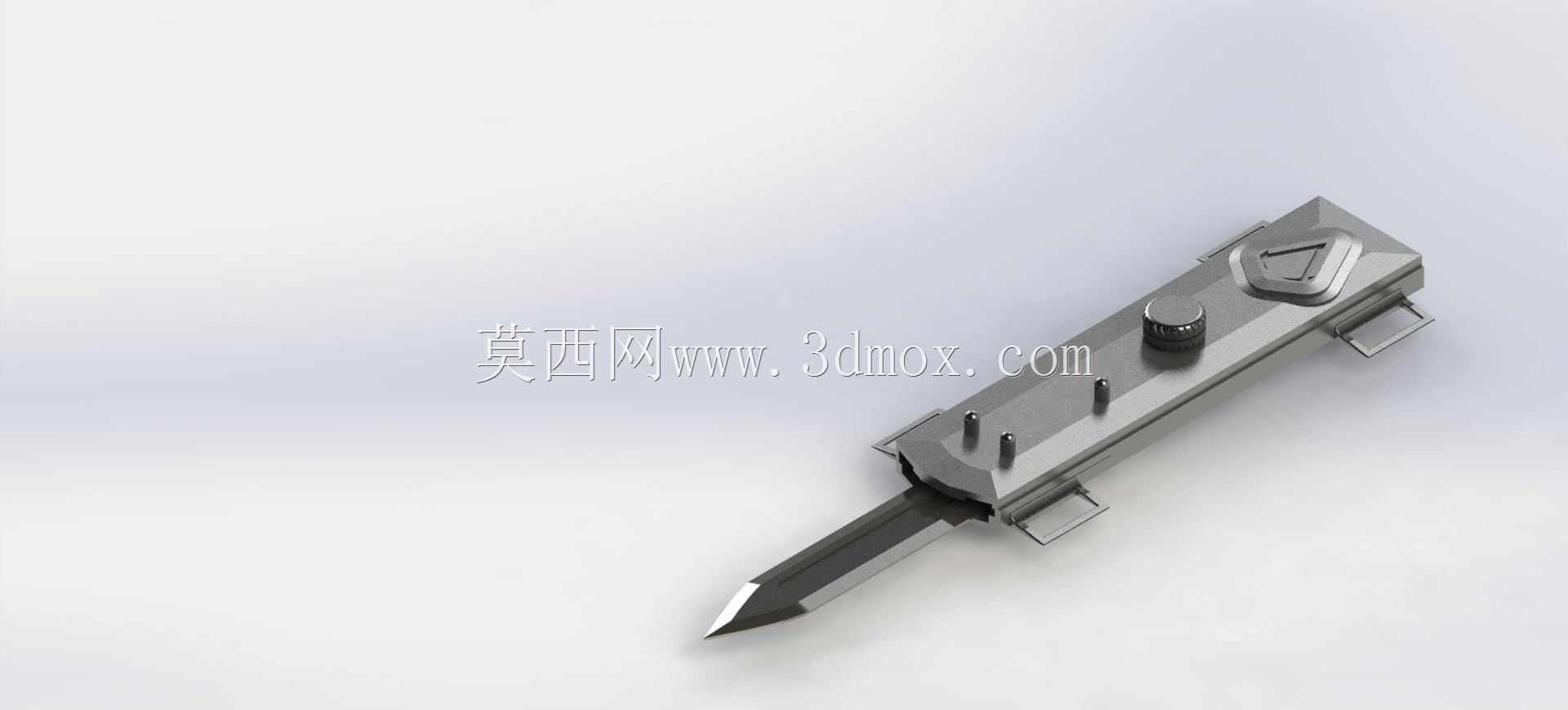

　　宽25mm、厚15mm的狭长空间内，不会因为结构突出影响外部包覆件的外形流畅度。从实际使用逻辑来看，刀片收纳状态下完全隐藏于壳体内部，顶部的圆形旋钮作为触发锁止开关，旋转到解锁位置时，弹簧蓄积的弹力会将刀片沿壳体内部的导向槽瞬间推出，推出后卡扣自动卡入刀片根部的限位槽，避免使用过程中刀片回缩；收回时只需按压壳体侧面的解锁销，同时将刀片推回壳体内，旋转旋钮到锁止位置即可完成收纳，整个操作流程单手即可完成，无需额外辅助动作。结构设计上，壳体内部的导向槽做了0.2mm的间隙配合公差，既保证刀片滑动顺畅不会卡滞，也能避免刀片弹出后出现径向晃动，刀片根部的限位凸台和壳体内的止挡面做了贴合设计，弹出到位后能承受一定的轴向冲击力，

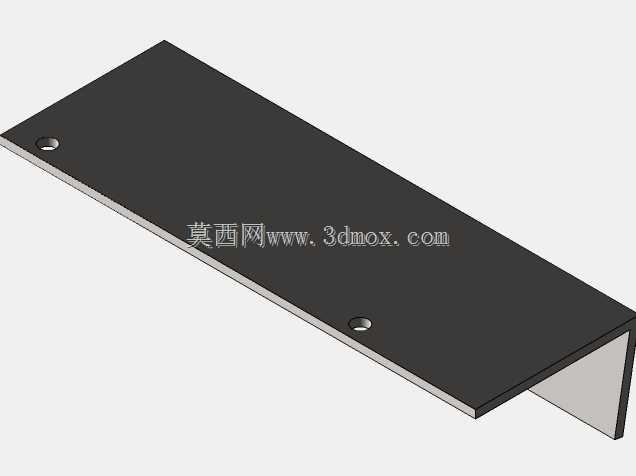

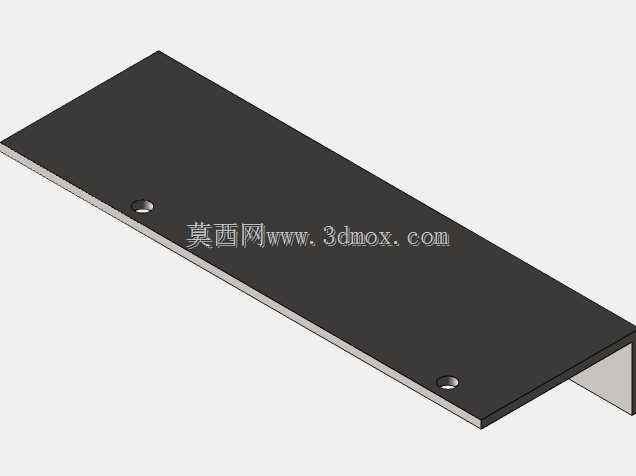

　　不会因为外力撞击导致结构脱开。弹簧选型上采用了两根线径0.8mm的圆柱压缩弹簧，平衡了弹射力度和结构安全性，既保证刀片能快速弹出到位，也不会因为弹力过大导致结构损坏或者触发时震手。整套结构的所有外露边角都做了R0.5的倒角处理，安装后不会划伤外部包覆的装饰层或者使用者的皮肤，壳体上的固定耳位预留了M2的螺丝孔，可根据不同的安装场景选择螺丝固定或者绑带固定两种方式，适配不同的安装载体需求。
