标准19英寸通用设备机架安装盒体

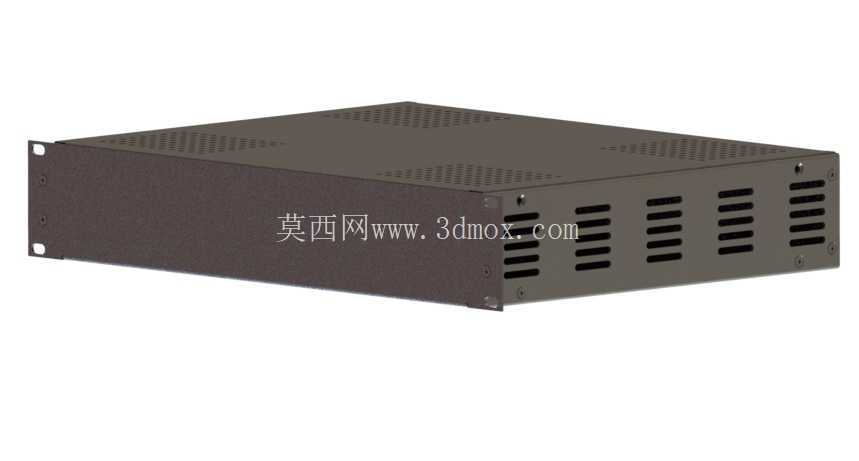

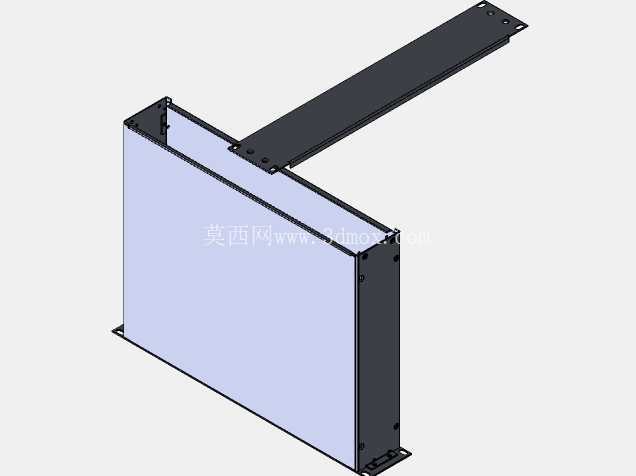

　　在工业控制、通讯传输、测试测量类设备的集成部署场景中，机架式安装是机房、机柜布线场景下的主流装配方案，这类安装方式对设备外壳的安装尺寸、结构强度、散热布局都有明确的工程要求，本次设计的机架盒正是针对这类标准机柜安装场景开发的钣金类壳体结构。从安装边界来看，该壳体深度尺寸为345毫米，宽度适配标准19英寸机柜的立柱安装孔位，安装耳位置预留了对应规格的固定孔，可直接通过机柜螺丝固定在标准U位的立柱上，不需要额外加工转接件，能大幅降低现场安装的适配工作量。壳体整体采用弯折钣金拼接结构，侧板与上下盖板通过紧固件连接，装配后整体结构刚性充足，可承载常规重量的内置电路板、电源模块、接线端子等元器件，不会因为长期承重出现形变问题。

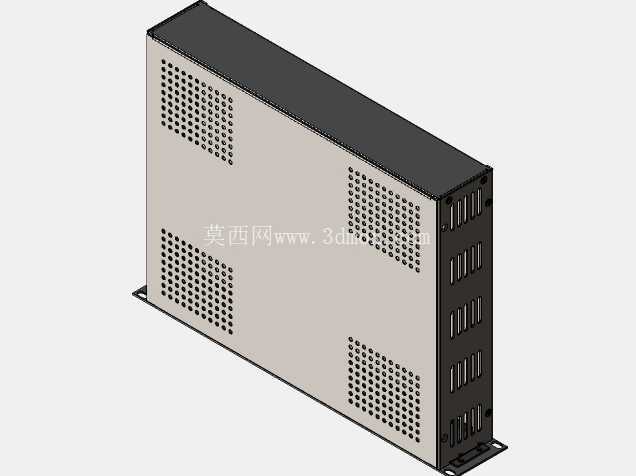

　　散热设计上，壳体上盖板加工有阵列式通风冲孔，两侧侧板对应内置发热器件的位置设计了多组横向通风格栅，可形成自然对流的散热风道，当内置器件功耗在常规范围内时，不需要额外加装强制风冷风扇即可满足散热需求，能减少设备运行的噪音点与故障点。在设计思路上，该壳体优先考虑了加工工艺的可行性，所有弯折边均预留了标准钣金弯折余量，冲孔位置避开了弯折应力集中区，不需要开模即可通过常规钣金下料、弯折、攻丝工艺完成加工，适合小批量定制生产场景。

　　壳体内部预留了统一规格的安装柱，可根据内置器件的安装需求固定PCB板、电源支架、导轨条等配件，内部空间布局规整，可灵活适配不同功能的内置模块，不管是用于工业通讯网关、信号分配器、小型测试仪器还是低压配电模块的外壳，都能通过调整内部安装位满足装配要求。壳体表面采用哑光磨砂喷塑处理，既可以提升钣金的防锈耐腐蚀能力，也能避免机柜内光线反射造成的运维干扰，边角位置均做了圆角过渡处理，可避免安装运维过程中划伤操作人员。

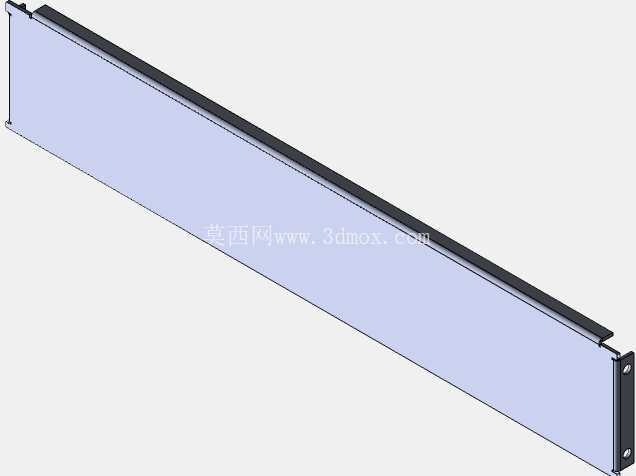

　　前面板位置可根据实际使用需求开孔安装指示灯、开关、接线端口，后面板可预留电源接口、通讯接口的安装位，整体结构的拓展性较强，能覆盖多数标准机架安装类小型设备的外壳需求，结构设计上规避了常规钣金壳体容易出现的接缝不齐、安装孔位偏差、散热不足等常见问题，可直接作为成熟壳体结构用于各类机架式设备的开发参考，减少结构设计阶段的重复建模工作量。
