金属质感警用徽章立体结构设计

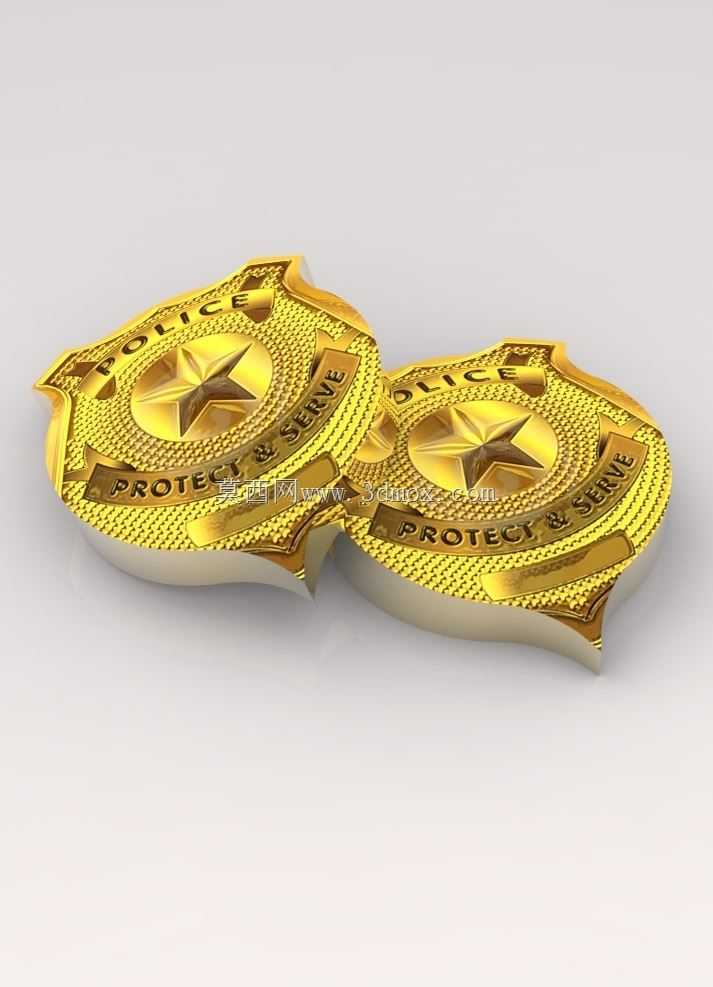

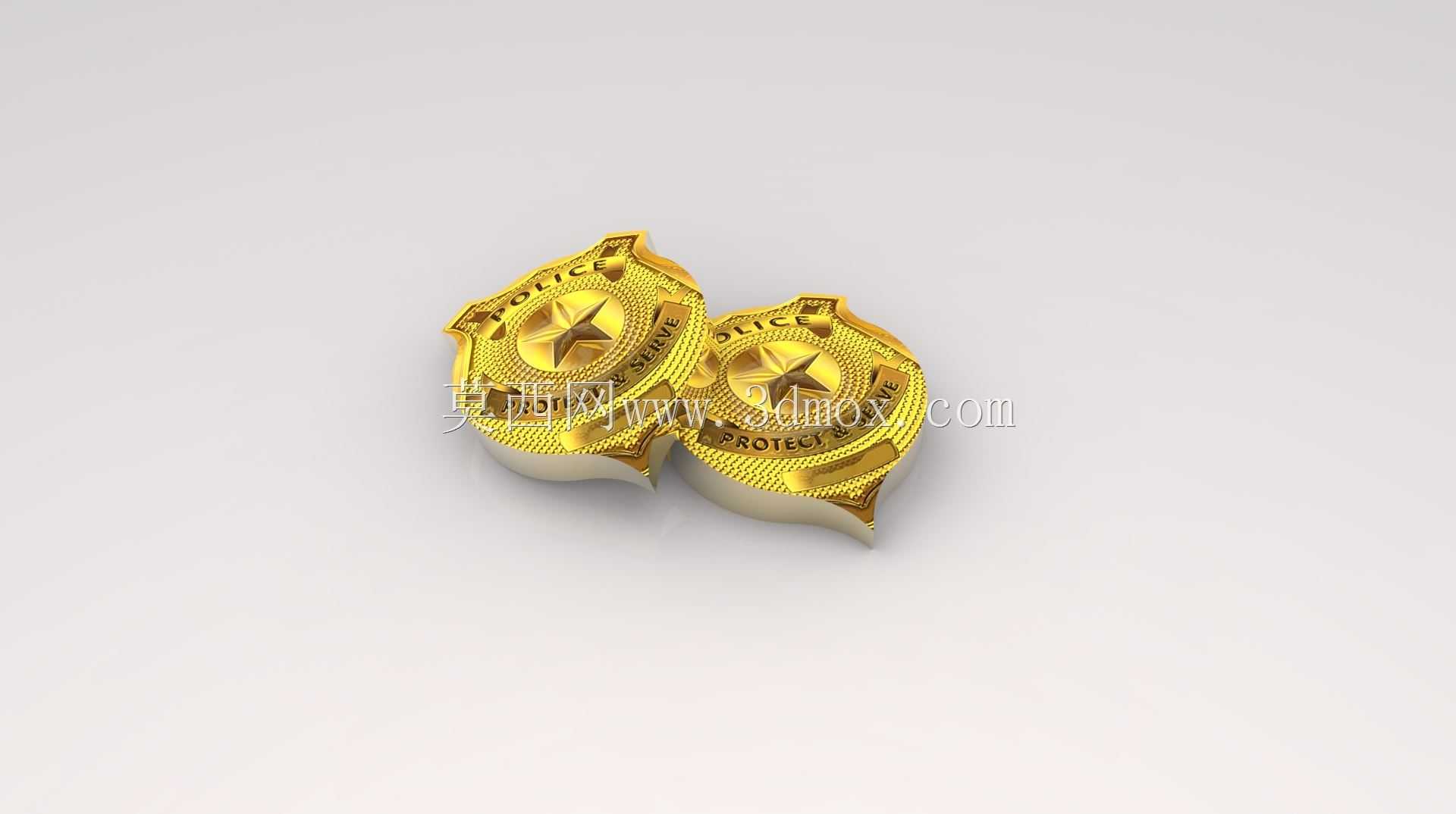

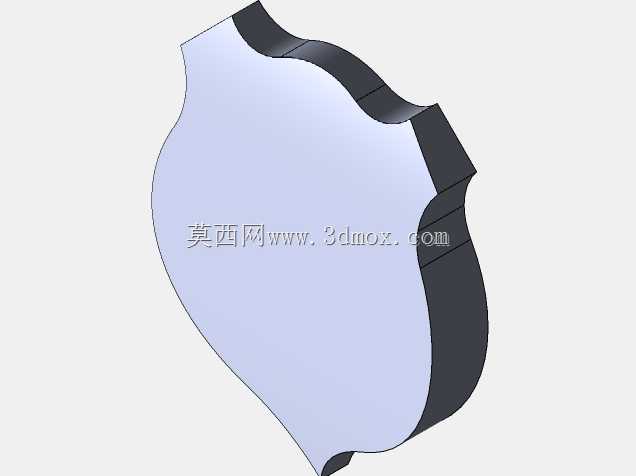

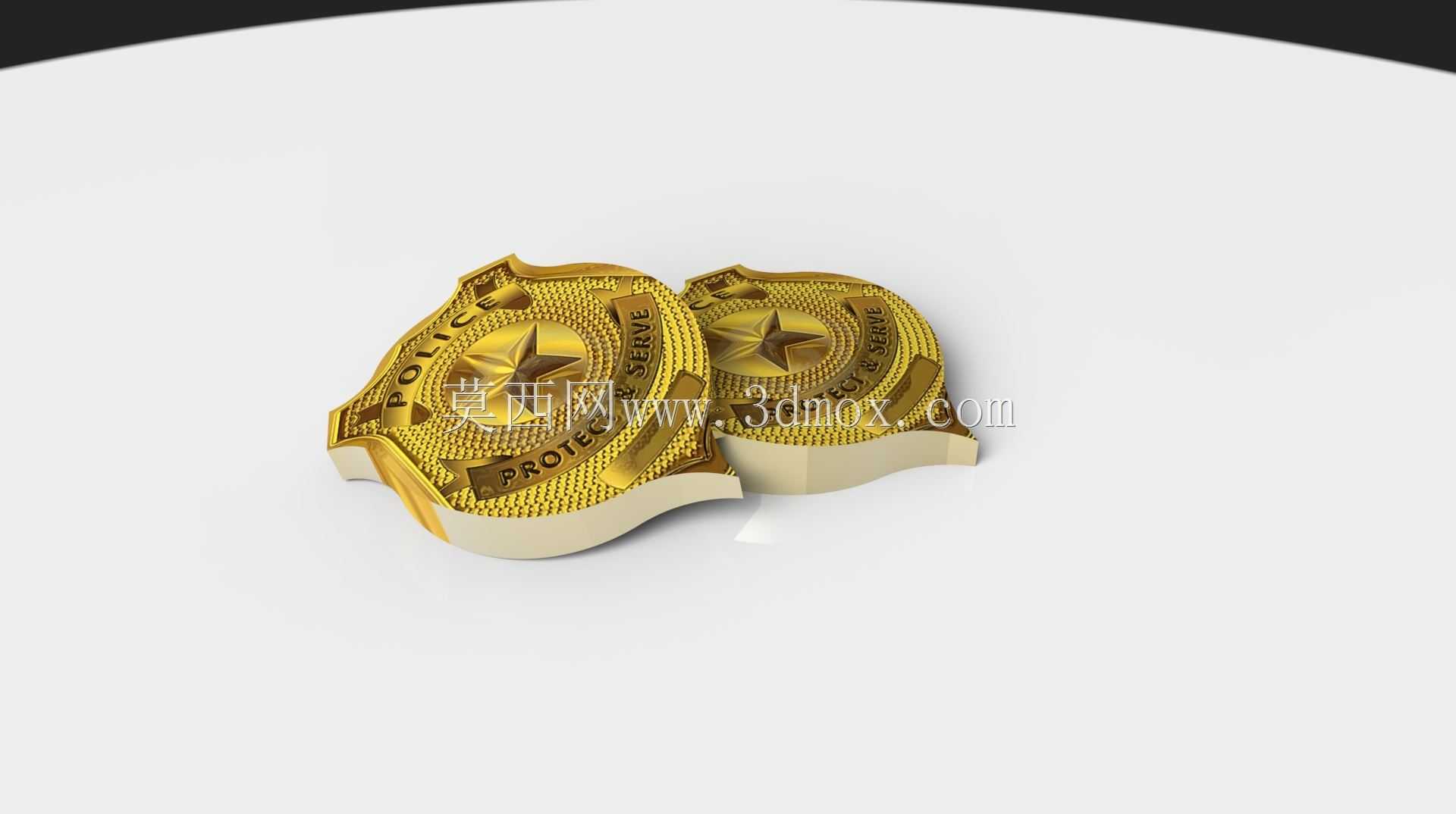

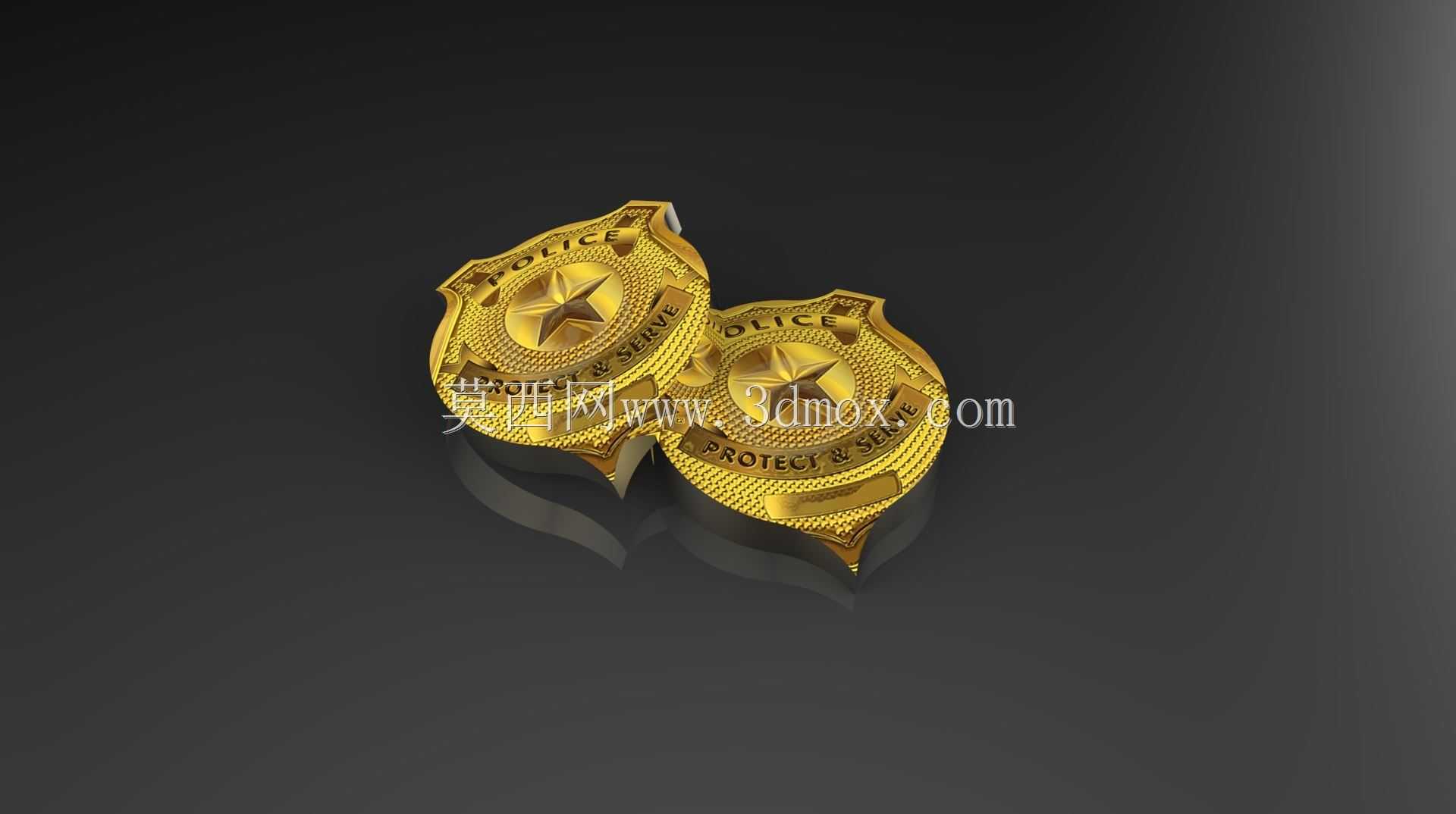

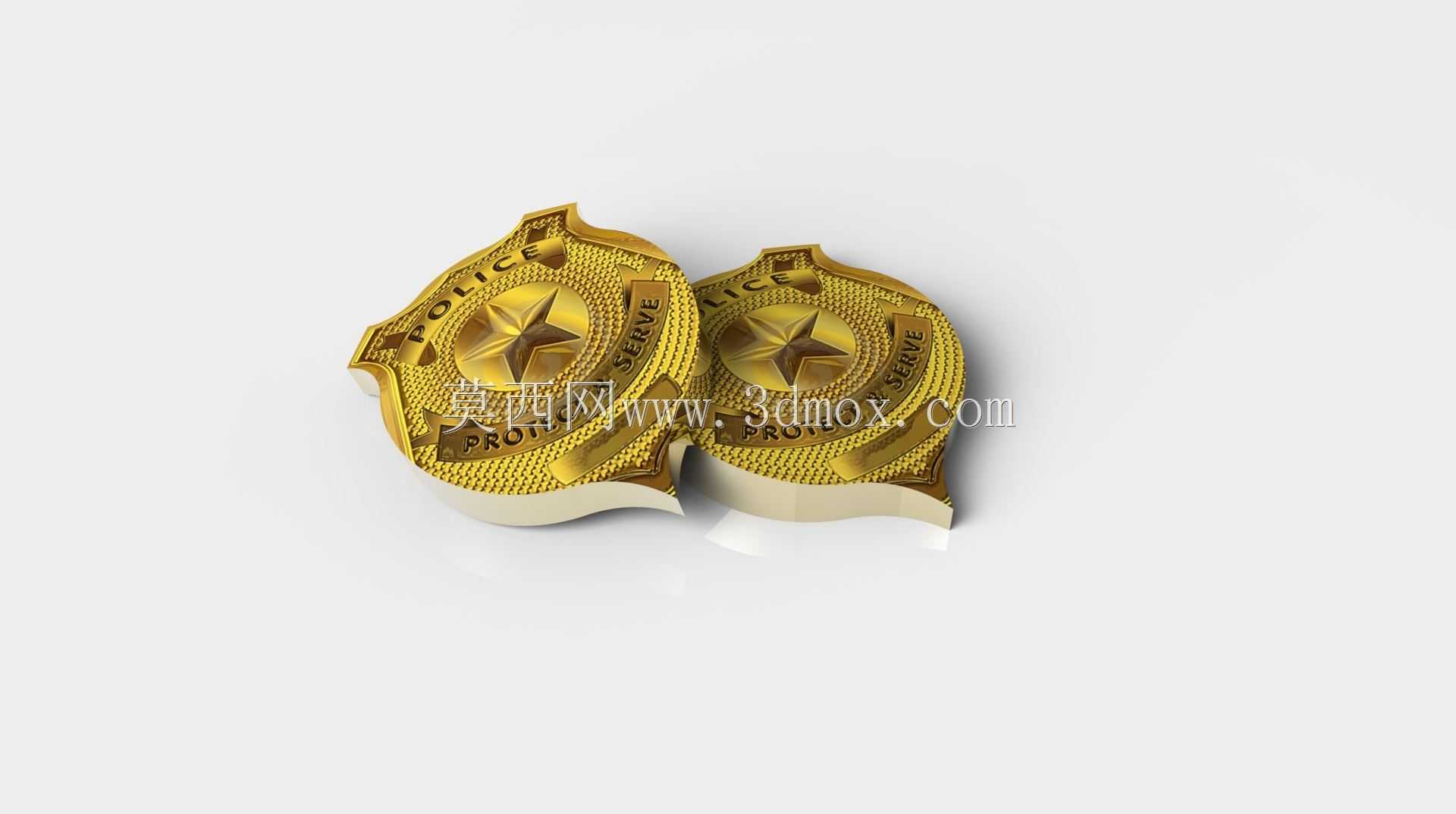

这类金属徽章的三维结构设计，首先要匹配实际佩戴与展示的场景需求，日常执勤场景中徽章需要通过背面的别针结构固定在制式服装的指定位置，这就要求模型在设计阶段就预留好标准别针的安装卡槽，卡槽的深度与宽度要适配通用制式别针的尺寸，避免安装后出现松动、凸起硌蹭衣物的问题，同时徽章整体的厚度要控制在合理区间，过厚会增加佩戴时的突兀感，过薄则会在冲压成型环节出现变形、边缘卷边的工艺缺陷。从外形结构来看，徽章采用盾形外轮廓，边缘做了阶梯式的凸起棱边设计，最外层的细棱边既可以提升徽章整体的轮廓辨识度，也能在日常佩戴摩擦中保护中间的核心图案区域，减少图案磨损的概率。中间区域的五角星采用浮雕式凸起结构，凸起高度与外棱边保持一致，五角星周围的点阵纹理采用等距凹点设计，凹点的深度统一控制在0.15mm，既可以形成哑光磨砂的视觉质感，也能在电镀环节让金色镀层附着更均匀，避免出现局部色差。环绕徽章的文字区域采用下沉式凹槽设计，文字笔画的宽度预留了足够的填漆空间，后续工艺中填入黑色烤漆后，文字与金色基底形成清晰的视觉对比，不会因为长期摩擦出现掉漆糊字的问题。设计过程中还要考虑徽章的生产工艺适配性，整体模型的拔模角度统一设置为3度，所有凸起结构的根部都做了R0.2的圆角过渡，避免冲压生产时出现应力集中导致的模具崩损，同时徽章背面做了轻微的内凹处理，既可以减少金属材料的用量，也能让徽章佩戴时更贴合衣物表面，不会出现边缘翘起的情况。在展示场景的应用中，这类高精度的徽章模型也可用于警务宣传物料的三维渲染、荣誉陈列展的虚拟展项制作，模型的曲面分块完全匹配实际金属冲压的分型面，渲染时可以精准还原金属镀层的反光效果，点阵纹理的细节也能完整呈现，不需要后期额外做纹理贴图处理。安装边界方面，徽章背面的别针安装位距离徽章上边缘12mm，距离左右边缘的距离保持对称，确保佩戴时徽章处于水平居中的位置，不会出现歪斜的情况，别针的开合行程也在模型中做了运动仿真预留，确保实际生产装配后别针可以顺畅开合，不会与徽章本体发生结构干涉。
