桌面式斯特林动力装置结构设计

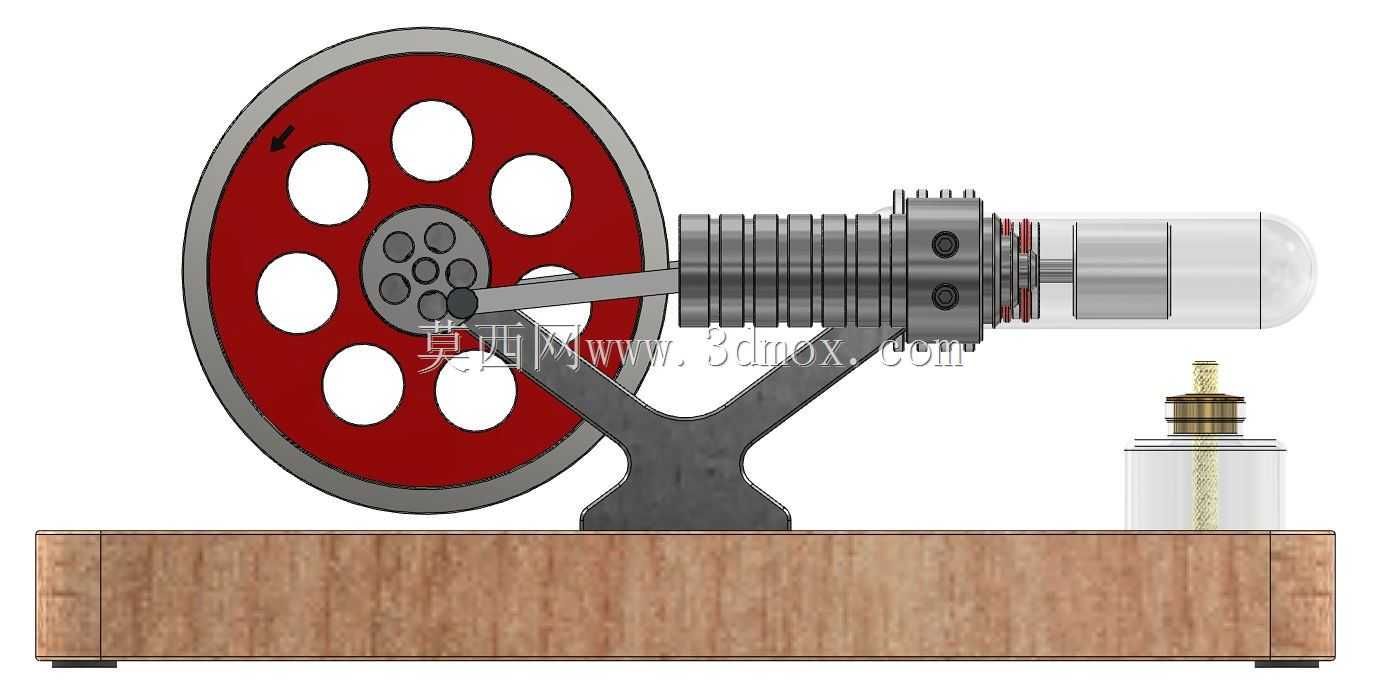

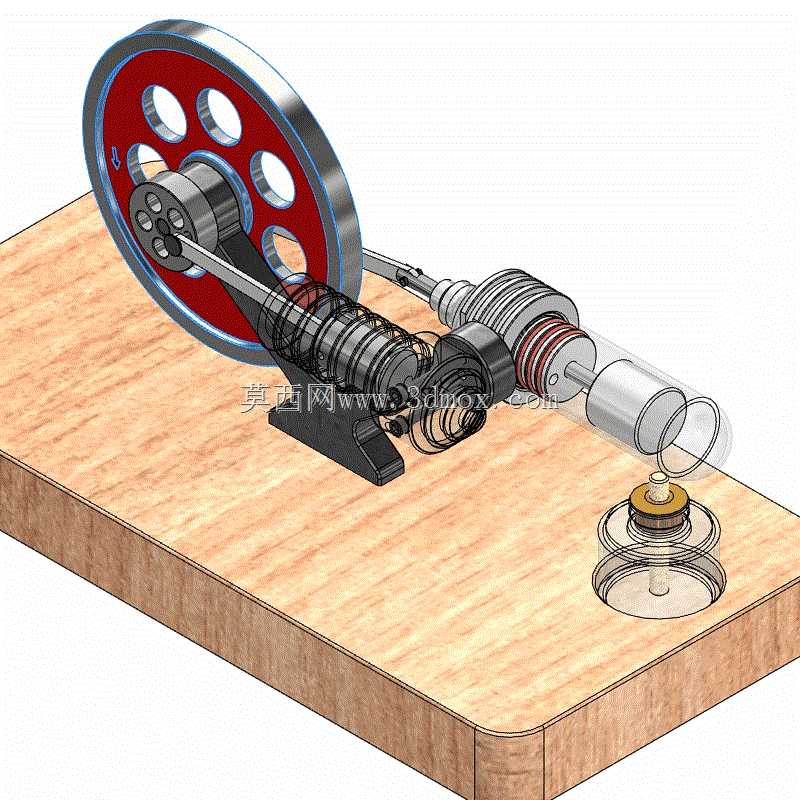

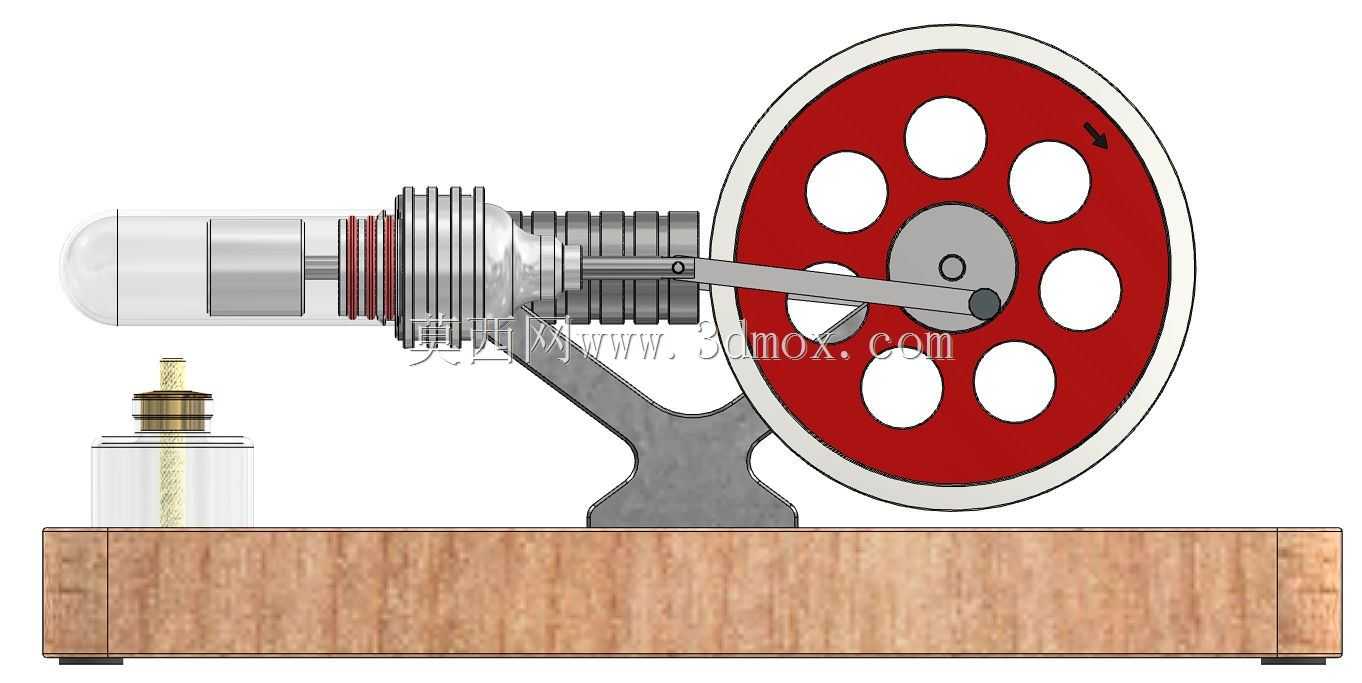

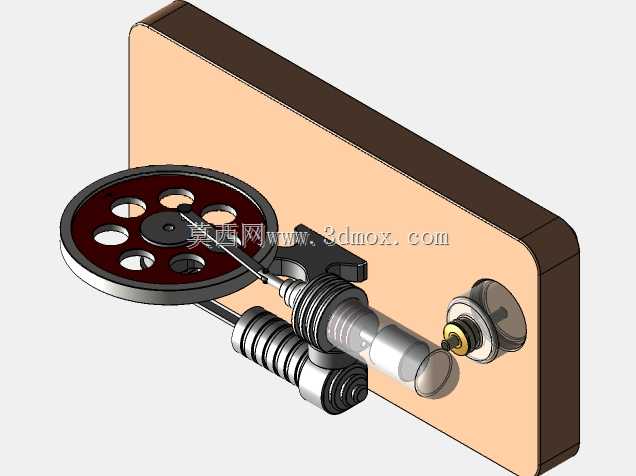

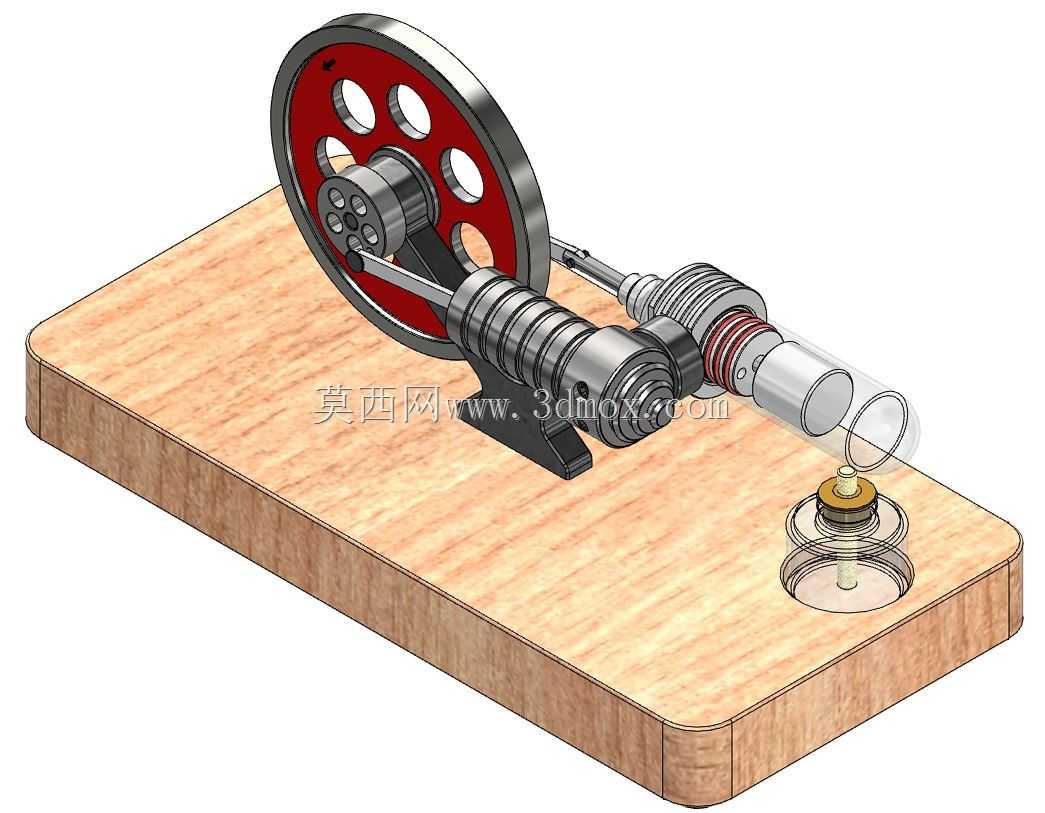

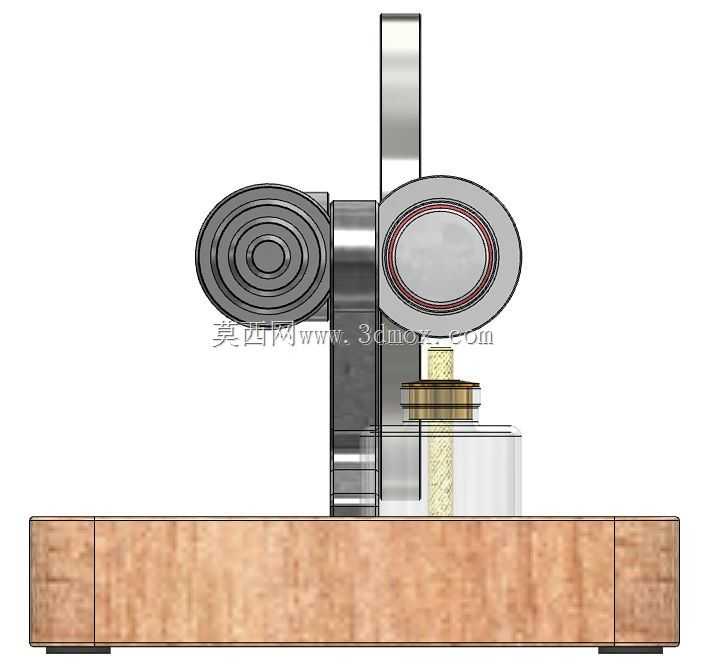

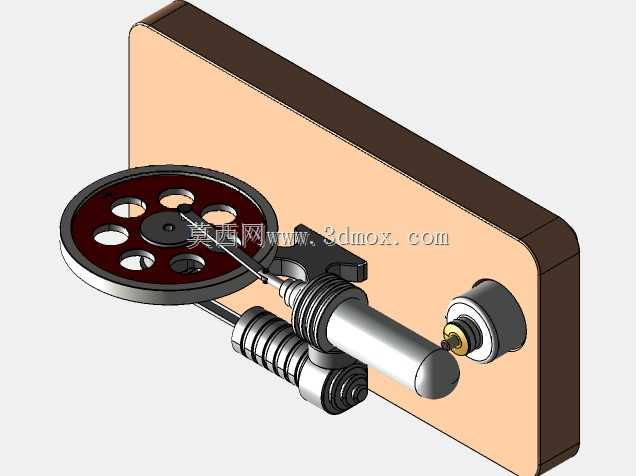

这款外燃式热力循环动力装置，常被应用于高校工程热物理教学演示、创客机械动力科普、桌面动力装置收藏等场景，能够直观展示闭式循环回热式热力发动机的完整工作过程，帮助学习者理解工质在冷热腔交替膨胀压缩的能量转换逻辑，也可作为小型动力输出源适配低负载桌面机械展示项目。装置整体采用卧式布局，核心做功单元包含带散热鳍片的气缸组件、置换活塞与动力活塞同轴配合结构，动力输出端连接大直径辐条式飞轮，飞轮轮缘做加厚配重处理，能够储存做功冲程的动能，抵消上下止点的死点阻力，保证曲轴运转的连续性，避免运转过程出现卡滞停顿。设计阶段优先考虑了装配的容错性，气缸与支架的连接面预留了0.2mm的调整间隙，可在装配时微调气缸同轴度，降低零件加工公差带来的运转阻力；加热端采用外置热源适配结构，可兼容常规酒精灯、小型蜡烛等常见加热源，加热腔与冷却段之间设置了隔热过渡段，避免热量传导至散热鳍片区域降低温差效率，散热鳍片采用多环槽结构增大空气接触面积，保证冷端温度稳定，维持冷热腔足够的温差以驱动工质循环做功。底座采用实木材质的矩形安装平台，所有运动部件的安装基准面都经过平面度校准，曲轴支架与底座采用沉头螺丝固定，保证支撑刚度，避免高速运转时出现共振抖动；飞轮与曲轴的连接采用平键定位，保证传动扭矩的可靠传递，连杆两端采用铰接结构，配合自润滑衬套降低摩擦损耗，无需额外频繁加注润滑剂即可长时间稳定运转。整套装置的安装边界控制在常规桌面摆放范围内，横向尺寸适配普通书桌的纵深空间，运动部件的外围预留了足够的安全间隙，避免运转过程中剐蹭周边物品；加热端位置做了下沉式设计，与底座平面保持足够的安全距离，防止高温热源直接接触木质底座引发安全隐患。从结构设计逻辑来看，这套装置没有采用复杂的密封结构，而是通过零件加工精度的配合保证工质腔的密封性，降低了后期维护的难度，拆解重组的操作门槛较低，适合机械爱好者自行拆装学习动力传动的基础原理，也可作为热力学相关课程的具象化教学载体，让抽象的循环过程通过可视的机械运转直观呈现。
