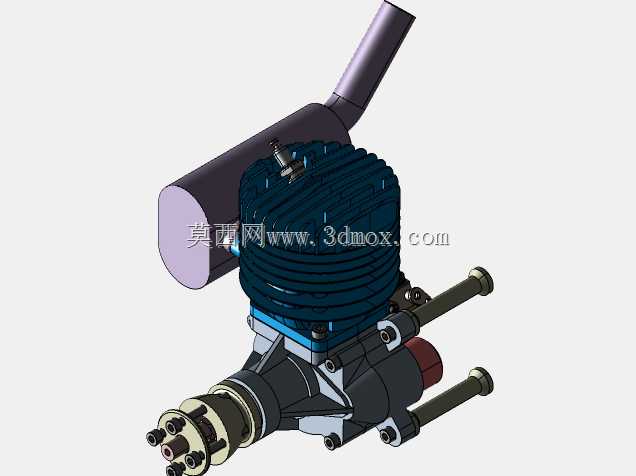

小型航模用55cc排量活塞发动机内部结构

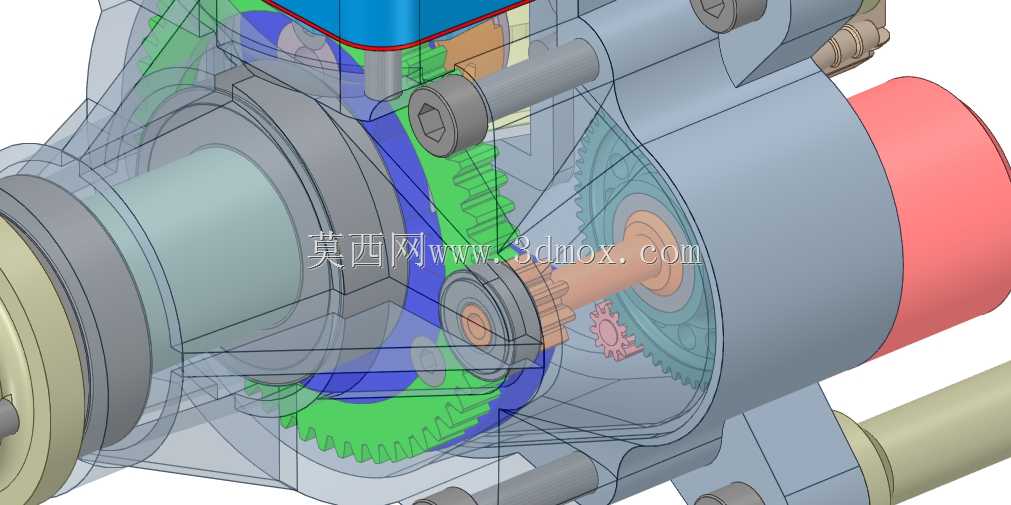

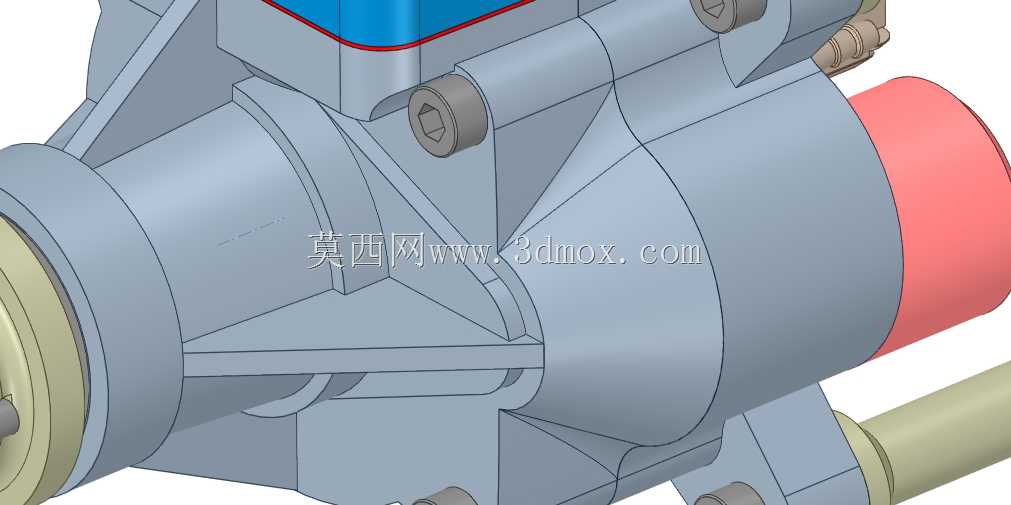

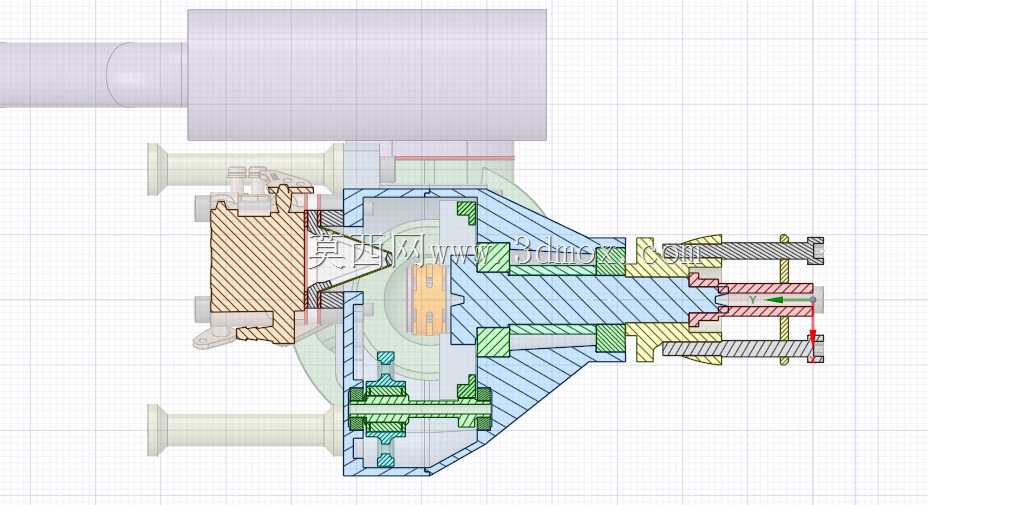

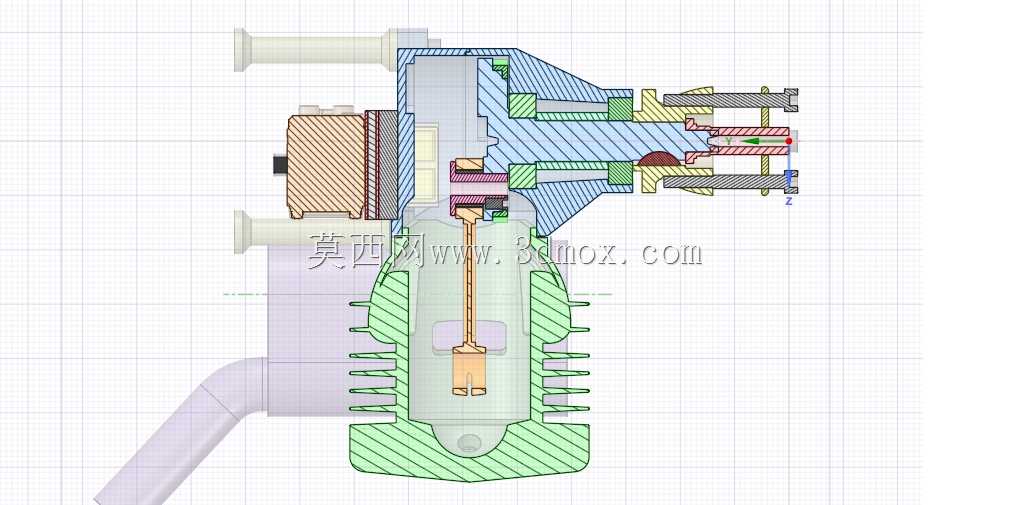

这款小排量活塞动力单元主要面向轻型航模、小型无人动力设备场景使用，整体采用集成化布局设计，将启动机构、动力输出、传动减速组件整合在紧凑的壳体内，无需额外搭配外置启动附件即可完成启动动作，大幅降低了配套设备的安装复杂度。从内部结构来看，活塞组件、活塞环、活塞销以及配套滚针轴承都做了独立的结构适配，在设计阶段就针对小排量高转速的工况做了配合间隙的优化，避免高转运行下出现热膨胀卡滞、密封失效的问题。传动部分采用多级齿轮啮合的减速结构，将活塞往复运动转换的旋转动力经过减速增扭后从输出轴端传出，齿轮的啮合间隙、齿形参数都匹配小排量动力的输出特性，既保证传动效率，也能控制运行过程中的振动与噪音水平。安装边界上，整机壳体采用一体化的压铸结构设计，预留的安装孔位分布在壳体的受力点位，可直接适配轻型航模的机身安装架，输出轴的轴径、伸出长度都匹配常规航模螺旋桨的安装尺寸，不需要额外做转接结构即可完成装配。设计过程中优先考虑了轻量化需求，壳体在保证结构强度的前提下做了局部减薄处理，内部润滑油道直接集成在壳体壁内，不需要额外布置润滑油管路，进一步压缩了整机的体积与重量。启动系统的结构完全集成在动力单元内部，通过内置的啮合机构完成启动时的动力衔接，启动完成后自动脱开，不会在正常运行时增加额外的动力损耗。针对航模使用中可能遇到的姿态变化问题，内部的润滑、密封结构都做了适配，可在大角度倾斜、短时倒置的工况下保持稳定运行，不会因为姿态变化出现润滑失效、燃油泄漏的问题。各部件的配合公差都按照小批量试制的工艺要求设定，普通机加工设备即可完成大部分零件的加工，对于动手制作的爱好者或者小批量生产的场景都有较好的适配性，不需要依赖高精度的专用加工设备就能完成整机组装与调试。
