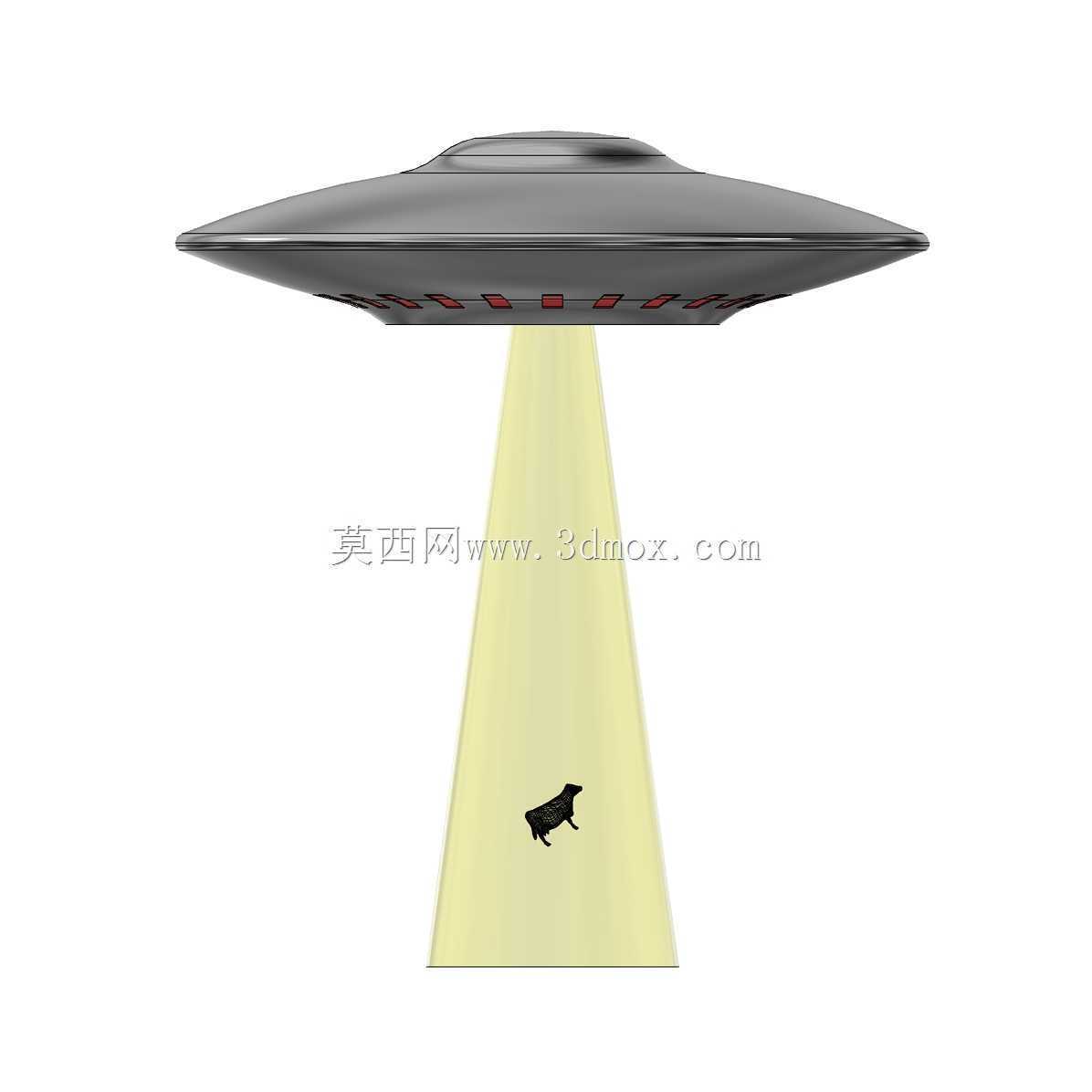

带牵引光束与牛造型的飞碟创意摆件

　　做这个模型的初衷，是之前帮文创展做科幻主题展陈配套摆件时，想做一个辨识度够高、又能兼顾3D打印组装便利性的展品，毕竟展陈场景里的摆件不能只是个实心飞碟，得有记忆点，还要能让观展的人一眼get到经典科幻梗，同时打印完不用复杂粘接就能成型。

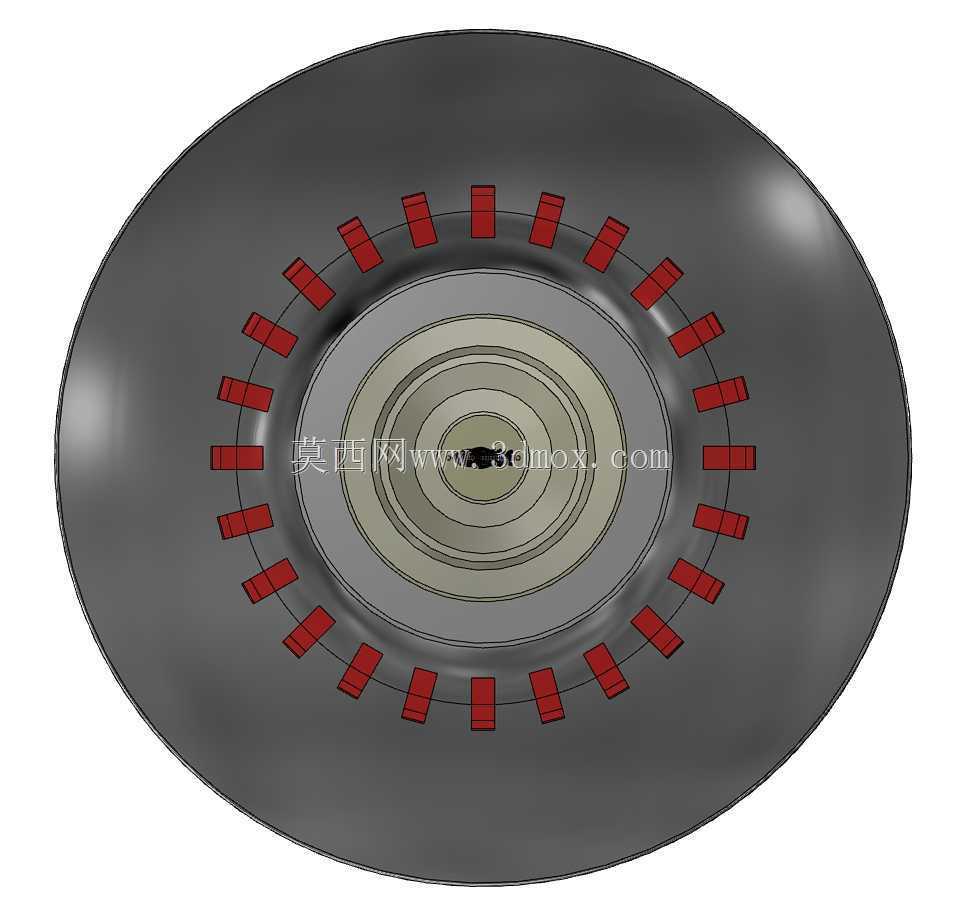

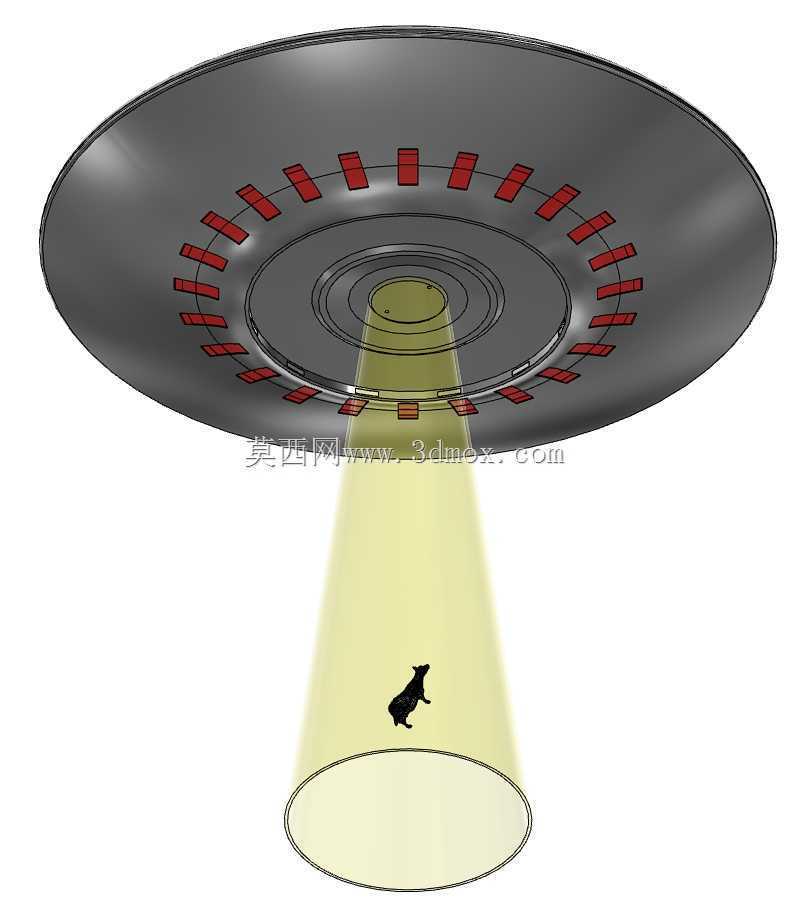

　　先从尺寸边界说起，整个飞碟主体的最大直径控制在18.5英寸，也就是大概470毫米，这个尺寸是反复调整过的——太小了放在展台上没存在感，太大了普通桌面级FDM打印机一次打不完，得拆成太多碎件，拼接缝太多影响外观。飞碟的碟身采用经典的 lenticular 透镜式流线轮廓，上半部分是圆滑的隆起舱体，边缘做了1.2度的拔模斜度，打印的时候不用加支撑就能直接出模，下半部分的碟缘做了等距排布的矩形凹槽，用来模拟飞碟底部的指示灯位，凹槽深度控制在2毫米，既可以后期嵌灯珠做发光效果，也能直接打印成异色件，不用后期上色。

　　最核心的结构是碟身下方的牵引光束部分，一开始想过用透明PC打印成实体光柱，但实体件太重，时间长了会和碟身连接的地方开裂，后来改成了中空的锥台结构，锥台的上沿和碟身底部做了嵌入式的卡扣配合，卡扣留了0.3毫米的装配间隙，打印完直接卡进去就行，不用粘胶。锥台的壁厚统一做2.5毫米，这个厚度既能保证结构强度，打印的时候也不会因为壁太薄出现翘边，半透明PLA打出来的话，内部装个暖黄LED就能模拟出光束的通透感，不会太生硬。

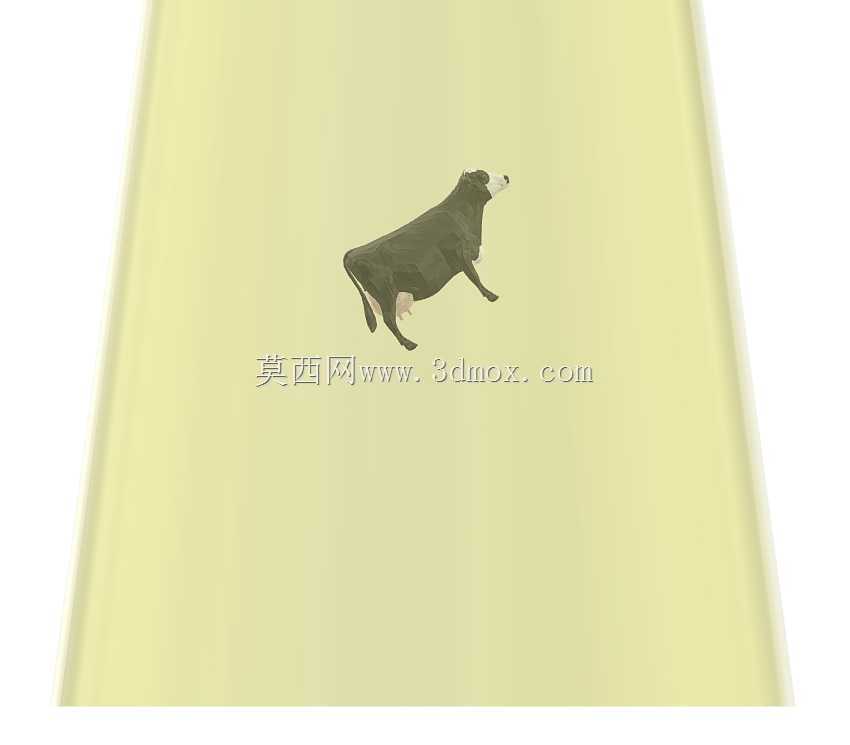

　　光束锥台内部的牛造型，是整个摆件的趣味核心，这个小牛的姿态做的是被光束吸起来的悬浮感，四肢微微收拢，背部的线条做了简化，没有做太细碎的毛发纹理，毕竟是摆件不是手办，太细的纹理打印完容易断，也不好清理支撑。小牛的固定方式没有用明装的支柱，而是在牛的背部做了一个1毫米粗的隐形连接柱，直接连到锥台的内壁上，从正面看完全看不到支撑，就真的像浮在光束里一样，连接柱的位置特意选在牛的重心线上，不会出现打印完重心歪掉、锥台倾斜的问题。

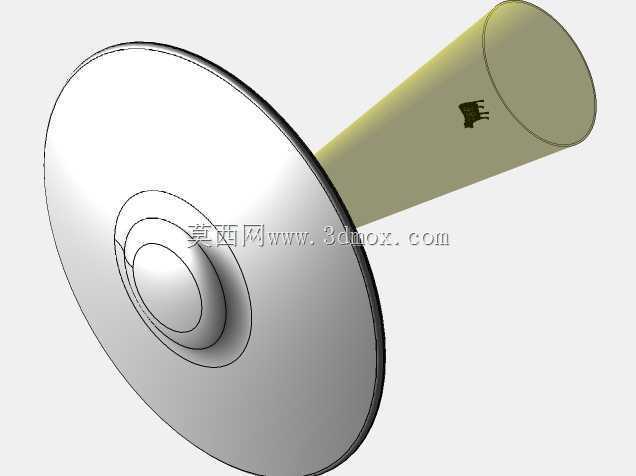

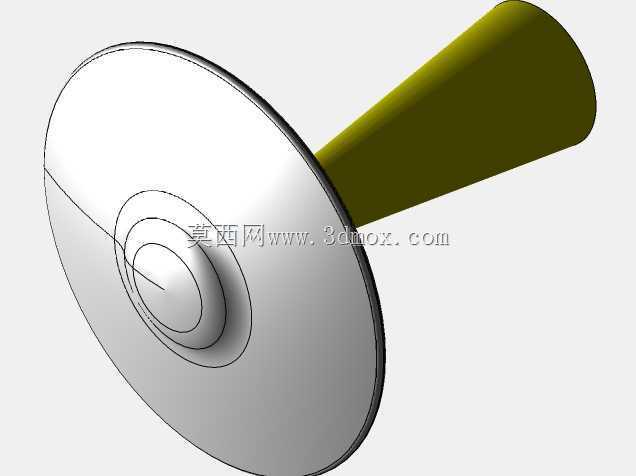

　　从应用场景来说，这个模型除了做科幻展的展陈摆件，也适合做桌面潮玩、科普活动的演示教具，给小朋友讲科幻作品里的经典设定的时候，比平面图片直观很多。设计的时候特意考虑了3D打印的组装逻辑，整个模型拆成碟身上盖、碟身下缘、光束锥台、小牛四个独立零件，所有配合位都是卡扣式，没有需要螺丝紧固的地方，哪怕是没什么组装经验的爱好者，打印完对着卡槽卡进去就能拼好，不用额外找紧固件。

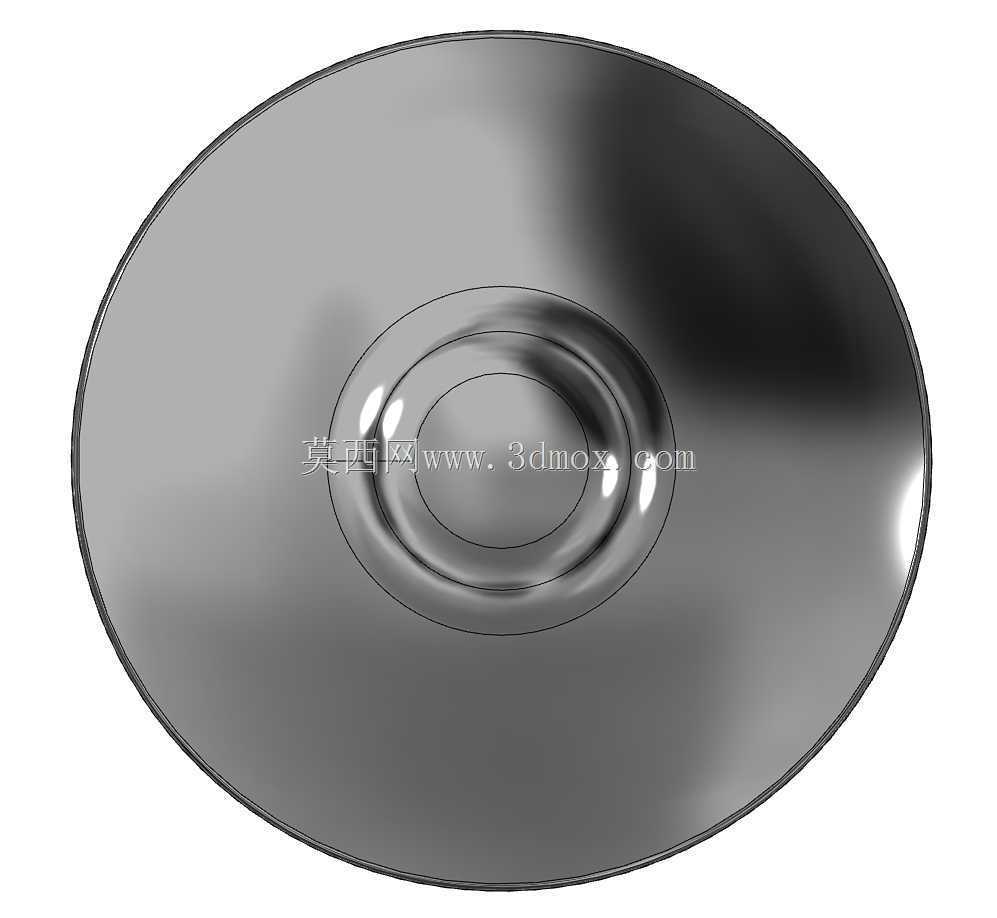

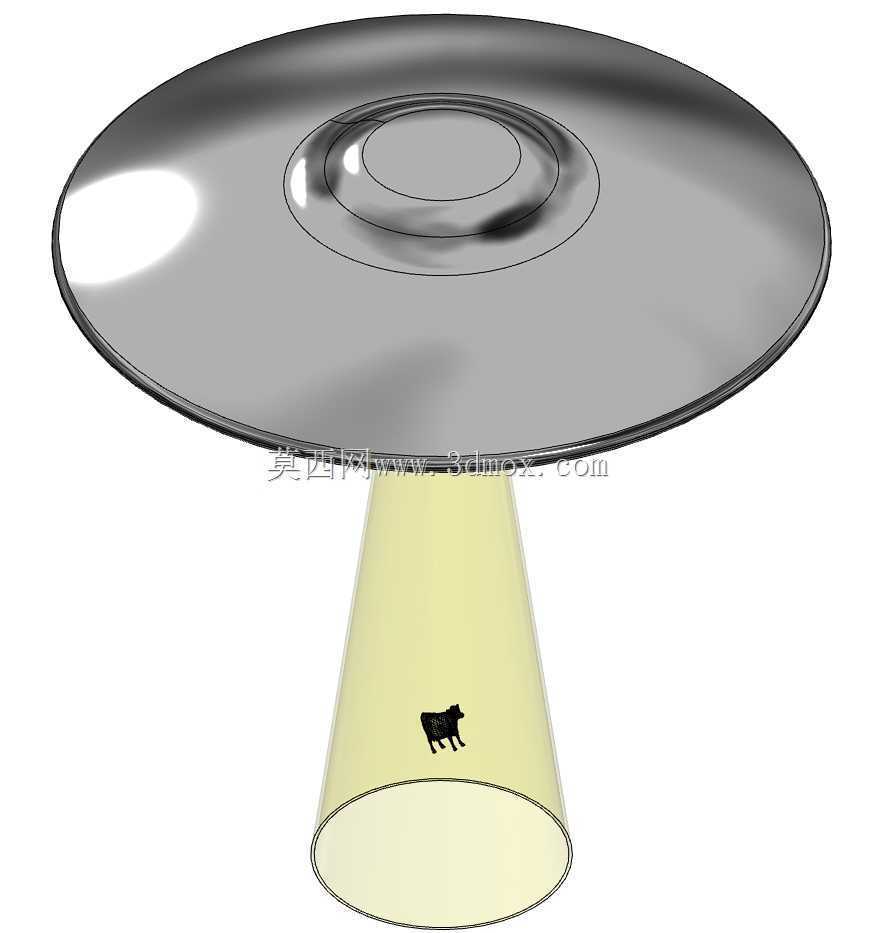

　　碟身的表面没有做多余的刻线，保持光滑的曲面，一方面是减少打印的支撑量，另一方面光滑表面后期不管是做金属喷漆还是水贴，都比带细碎纹理的表面好处理。碟身顶部的舱盖部分做了一个浅凹的圆形区域，要是想加个透明舱盖，直接切一片对应尺寸的透明亚克力片粘上去就行，不用额外修改结构。整个模型的重心全部落在碟身的中轴线上，放在水平台面上的时候，哪怕不用额外配重，也不会出现倾倒的问题，毕竟展陈的时候人来人往，万一碰一下倒了摔坏就麻烦了，重心计算的时候特意把碟身的壁厚做的比光束部分厚，让整体重心落在碟身下半部分，稳定性更好。

　　之前做过一版测试件，光束锥台的锥度做的太陡，打印的时候层间附着力不够，容易出现层裂，后来把锥度调整到12度，既保留了光束收束的视觉效果，打印的时候每层的接触面积足够，不会打一半塌下来。还有碟身下缘的指示灯凹槽，一开始做的是圆形，后来改成矩形，因为矩形槽打印的时候不用加支撑，圆形槽的上半部分是悬空的，不加支撑会打糊，加了支撑又不好清理，改成等距矩形之后，既还原了经典飞碟的底部灯组造型，又适配无支撑打印的需求。

　　小牛的尺寸也做了适配，整个牛的长度控制在60毫米，和光束锥台的比例刚好，不会太大显得光束撑不住，也不会太小看不清造型。牛的表面做了0.2毫米的浅刻线来区分身体和四肢，不用后期上色也能看出造型轮廓，要是想做分色，直接用不同颜色的耗材打零件就行，比如碟身用银灰色PLA，光束用半透明浅黄色，牛用黑色，打出来直接拼就有成品效果，不用后期涂装，对新手爱好者很友好。
