汽车用钢制中冷器结构设计展示

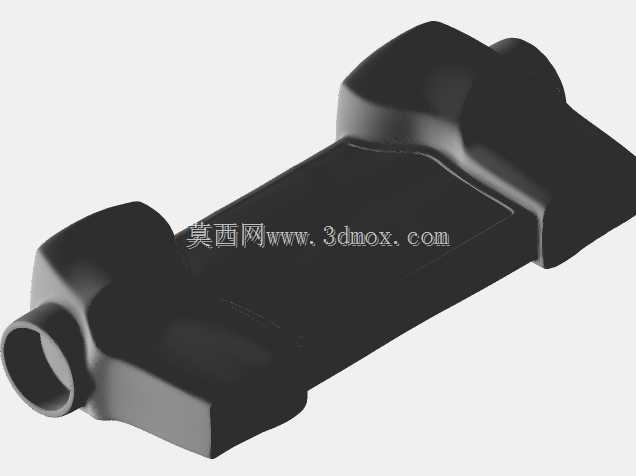

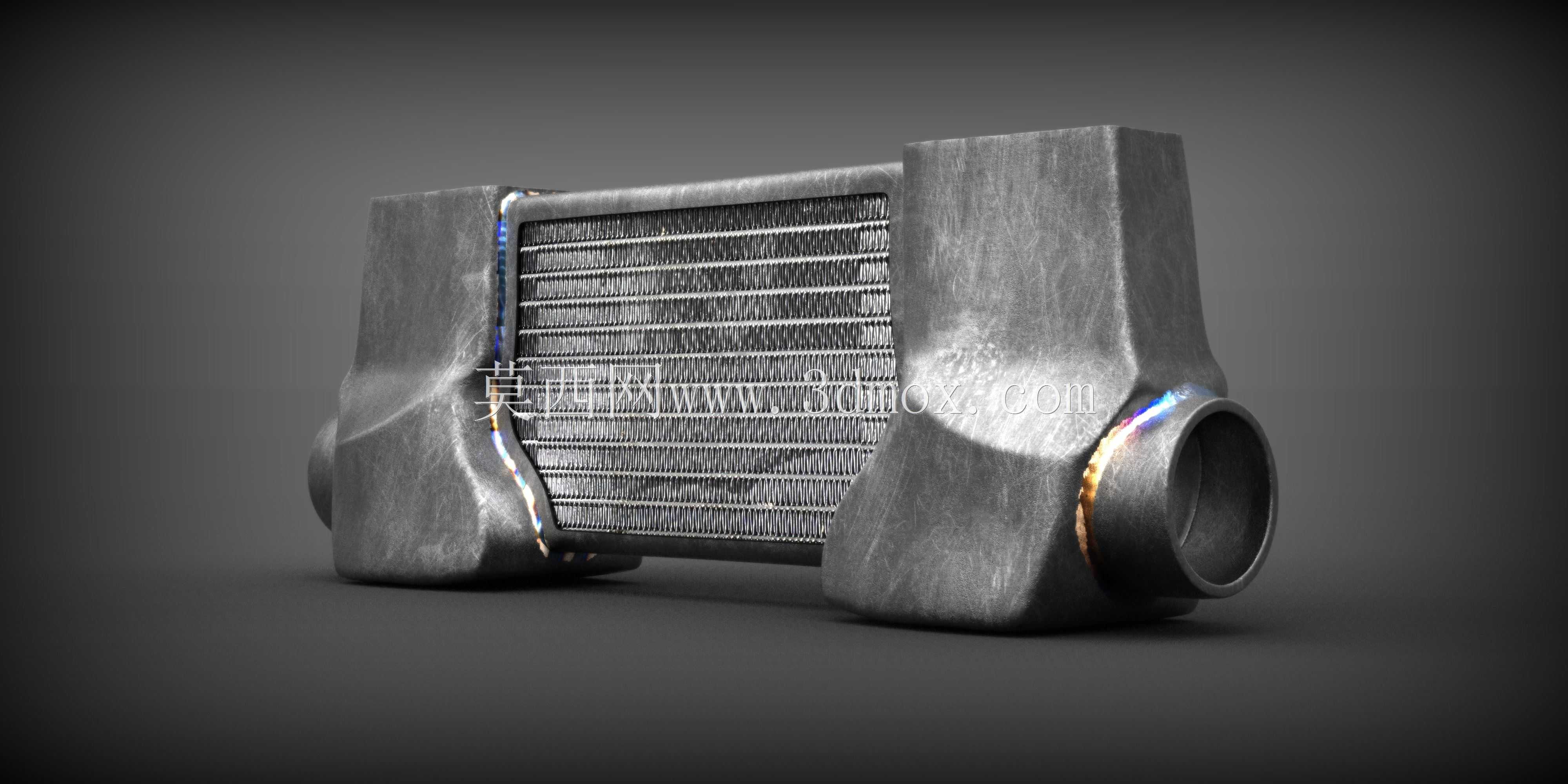

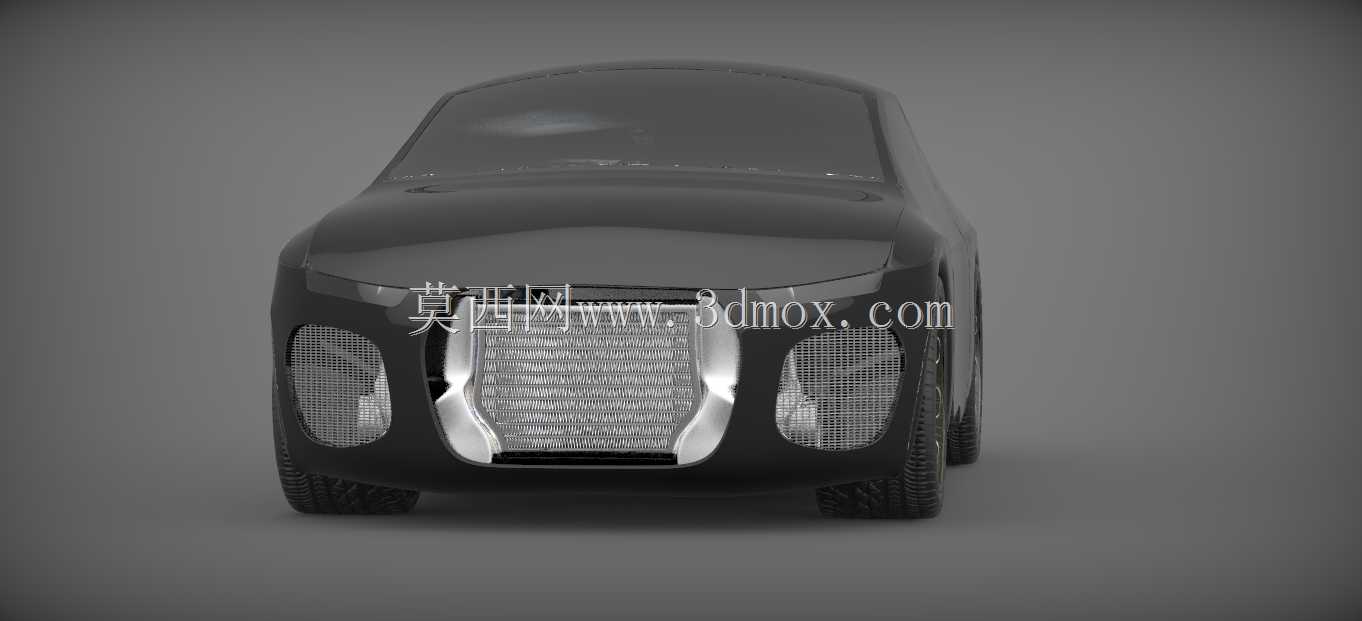

在涡轮增压动力系统的进气链路中，这类钢制中冷器承担着压缩后高温进气的降温职能，直接影响发动机的充气效率与输出稳定性。不同于铝制钎焊中冷器的轻量化取向，钢制结构的选型通常面向高负荷工况下的抗振、抗热冲击需求，在重载商用车、改装大马力动力单元的应用场景中，钢制壳体的抗疲劳特性更能适配长期高增压值的工作环境。从结构设计逻辑来看，该中冷器采用外部安装的布局形式，核心散热芯体采用交错流道设计，外部壳体通过冲压成型的钢制板材焊接成型，进出气接口的法兰位置预留了标准安装孔位，能够直接对接涡轮增压管路与节气门端的进气硬管，安装边界充分考虑了发动机舱内的布局空间，芯体的迎风面正对车辆前进气格栅的通风路径，车辆行驶过程中的迎面风能够直接穿过散热鳍片，带走压缩空气携带的热量，无需额外增设强制散热风扇即可满足常规工况下的散热需求。设计过程中重点考量了不同工况下的热胀冷缩余量，壳体与芯体的连接位置采用了柔性焊接工艺，避免长期温度交变下出现焊缝开裂的问题，散热鳍片的密度经过匹配计算，在保证通气阻力处于合理区间的前提下，最大化换热接触面积，能够将涡轮增压输出的120-180摄氏度高温压缩空气，降低到接近环境温度的水平，大幅提升进气密度，让气缸内的燃油混合更充分，同时降低发动机爆震风险。在实际装车匹配时，该中冷器的安装支架位置预留了3个方向的调节余量，能够适配不同车型的纵梁安装孔位偏差，进出气口的管径采用行业通用的标准尺寸，无需定制转接管路即可完成装配，钢制外壳的表面做了防锈钝化处理，能够抵御发动机舱内的油污、水汽侵蚀，长期使用不会出现壳体腐蚀穿孔的问题。不同于集成式进气冷却模块，这款独立结构的钢制中冷器更适合动力改装场景、特种作业车辆的动力系统升级，维修更换时可以单独拆解，无需连带更换周边进气组件，后期维护成本更低。芯体内部的流道采用紊流设计，能够让压缩空气在流道内形成充分的扰流，避免中心区域气流流速过快导致换热不充分，让整个芯体的散热面积得到充分利用，在持续高负荷爬坡、全油门加速的工况下，也能保持稳定的进气降温效率，不会因为热累积导致进气温度过高出现动力衰减。
