CV软管配套卡箍管路连接组件

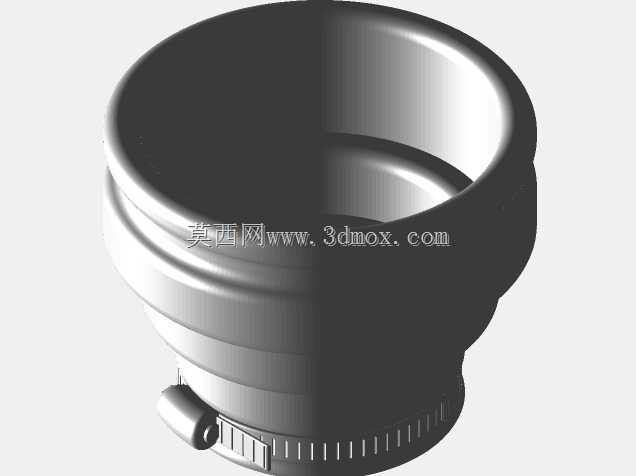

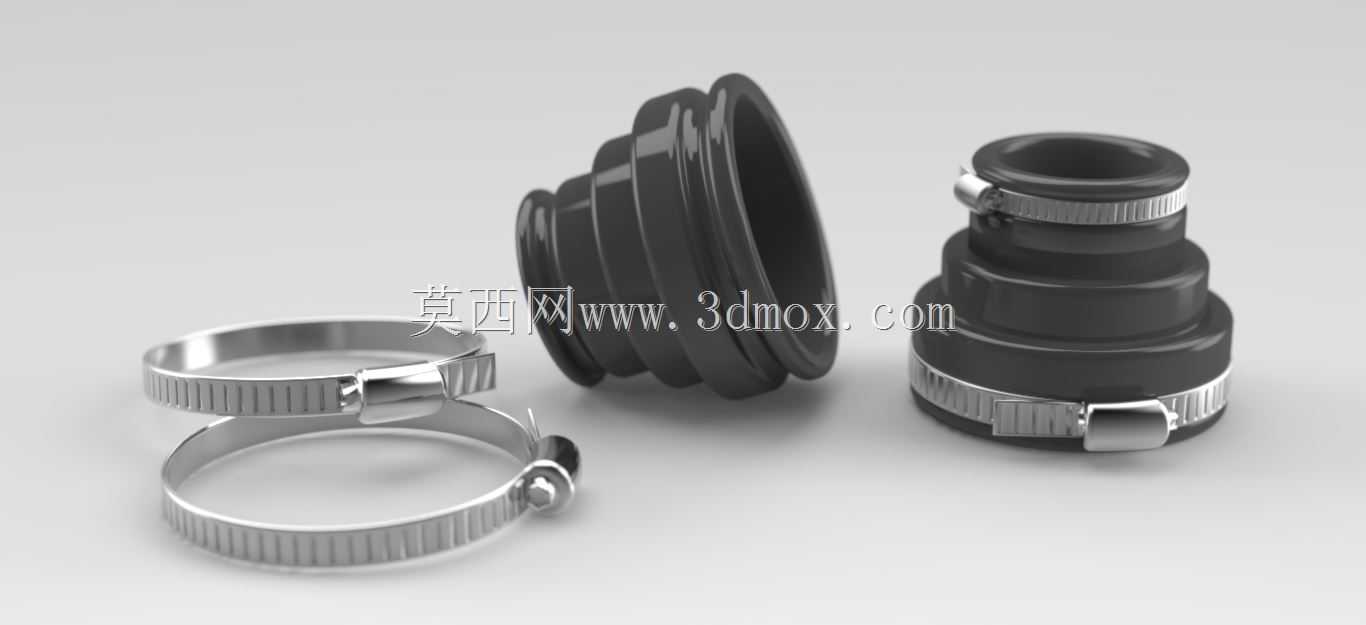

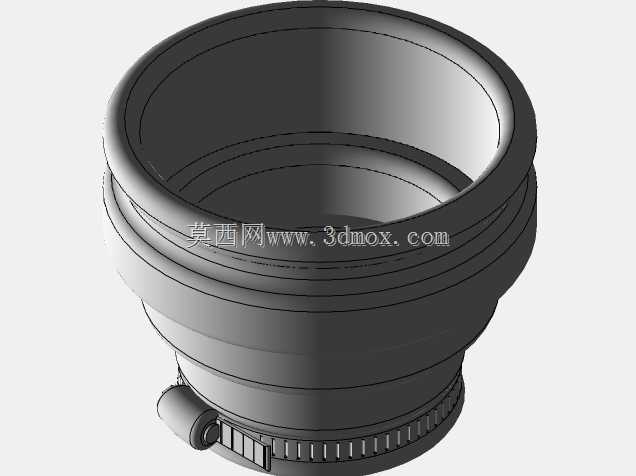

这套管路连接组件在民用给排水、小型液压回路、气动输送管线、车用冷却管路等场景中都有广泛应用，核心作用是实现不同通径管路之间的快速对接，同时保证连接位置的密封可靠性，避免输送介质出现渗漏问题。整套组件包含两种规格的阶梯式橡胶接头与对应的喉箍式卡箍，橡胶接头采用多阶变径结构设计，不同外径的阶梯段可以适配多种内径规格的软管，无需额外配置转接头就能完成异径管路的对接，大幅减少现场安装的配件储备量。接头的阶梯边缘做了圆弧过渡处理，安装时不会割伤软管内壁，每段阶梯的外壁都设计了环形凸起筋条，当软管套入后，筋条会嵌入软管内壁形成多道密封线，配合卡箍的锁紧力可以抵消管路内的介质压力，即使在带压工况下也不会出现软管脱开、介质渗漏的问题。卡箍采用蜗杆传动的锁紧结构，钢带表面做了连续的冲压齿槽，锁紧时蜗杆与齿槽啮合，可以实现无级调节锁紧范围，适配不同壁厚的软管安装需求，钢带边缘做了卷边钝化处理，安装过程中不会划伤操作人员手部，也不会割破软管外层。从安装边界来看，橡胶接头的最大外径段适配常规通径的PVC、橡胶类软管，最小外径段可对接小规格气动软管，安装时仅需将软管套入对应阶梯段至根部，再将卡箍套在软管与接头重叠的位置，拧动蜗杆至钢带抱紧软管即可，无需额外的粘接、焊接工序，后期维护拆卸也十分便捷，松开蜗杆就能直接拔下软管更换。设计过程中充分考虑了不同工况的适配性，橡胶材质的接头具备一定的耐油、耐弱腐蚀性能，可以适配常规水、低压气体、普通液压油等介质的输送场景，卡箍采用不锈钢材质冲压成型，在潮湿、轻度腐蚀的环境下也不会出现锈死问题，保证后期维护时可以正常松开拆卸。整套组件的结构没有冗余设计，所有尺寸都围绕快速安装、可靠密封的核心需求设定，接头的阶梯长度经过匹配计算，套入软管后有足够的接触面积保证抱紧力，卡箍的钢带宽度经过优化，锁紧时压强分布均匀，不会出现局部压力过大割破软管的情况，同时也能保证整个圆周方向的抱紧力一致，避免局部密封不严出现渗漏。在实际设备装配中，这类组件常被用于设备内部的冷却水管路、气动控制管线的连接，相比传统的硬管对接方案，搭配软管的连接方式可以吸收设备运行产生的小幅振动，避免振动传递导致接头松动开裂，同时也能补偿管路安装时的小幅位置偏差，降低安装时的对位精度要求，提升现场装配的效率。
