方形箱体焊缝模拟试验构件结构设计

　　在车间日常的焊接工艺验证环节，这类方形箱体类焊缝模拟试件是结构工程师、焊接工艺师最常接触的验证载体，很多刚接触焊接结构设计的新人容易忽略这类基础试件的价值，总觉得要做整机组装的焊接验证才够分量，实际上从这类规整的方形构件入手，反而能把焊接变形、焊缝成型、应力分布这些核心问题摸得更透。先从实际应用场景说，这类试件不是直接装到终端设备上的量产零件，它的核心用途是模拟封闭方形截面构件的周圈焊缝焊接工况，不管是工程机械里的液压油箱预制段、自动化设备的方管机架拼接段、还是通用五金里的方形壳体封板焊接，本质上都是这类方形截面周圈角接或者对接焊缝的工况，拿这个试件先做工艺摸索，能直接把量产时可能遇到的问题提前暴露，不用等到整机组装焊接时才发现变形超差、焊缝咬边这些问题，到那时候返工成本会翻好几倍。

　　说到设计思路，做这个试件的时候首先要考虑的是焊缝的可达性，你看这个构件是方形的空心段，顶部封板和侧壁的连接焊缝是整圈连续的，四个转角位置的焊缝走向是从直线段过渡到90度折角，这个位置恰恰是量产时最容易出焊接缺陷的地方——直线段焊接时焊枪角度稳定，走速均匀，成型容易控制，但是到了转角位置，如果焊枪姿态调整不及时，很容易出现焊瘤、未焊透或者应力集中的问题，所以设计这个试件的时候特意把四个棱边的圆角做了和实际量产构件一致的过渡，没有做尖锐的直角，就是为了完全复现实际生产时的焊缝走向，不会因为试件的结构简化导致试验数据和实际工况脱节。

　　再讲尺寸和安装边界的考量，这类试验构件的截面尺寸不需要做的和量产件完全等大，但是截面的宽厚比、板材的厚度匹配必须和实际应用场景对应，比如如果是模拟3mm厚冷轧钢板的设备外壳焊接，试件的侧壁和封板就都用同厚度的板材，侧壁的高度要保证焊接时焊枪不会碰到下方的工装夹具，一般留个100mm以上的操作空间就足够，底部的安装边要做的平整，能直接压在焊接工作台的定位槽里，不用做复杂的专用夹具，用普通的压板就能固定，这样试验的时候不需要额外准备工装，拿到板材下料之后就能组对焊接，大幅降低试验的准备成本。很多人做焊接试验件的时候喜欢把结构做的特别复杂，又是开坡口又是加衬垫，其实完全没必要，基础工艺验证的时候就要从最常规的无衬垫角接焊缝入手，先把最基础的焊接参数摸清楚，比如不同电流电压下的焊缝熔深、焊接后的构件变形量——方形构件周圈焊接之后很容易出现顶部封板的角变形，四个边往上翘，或者整个方管段出现扭曲，这些变形量的数据都是后续做量产结构时预留反变形量的核心依据，比如测出来3mm板材焊完之后每100mm长度的角变形是1.2度，那做量产件的时候就提前把封板做个1度左右的反变形压型，焊完之后变形量刚好控制在公差范围内。

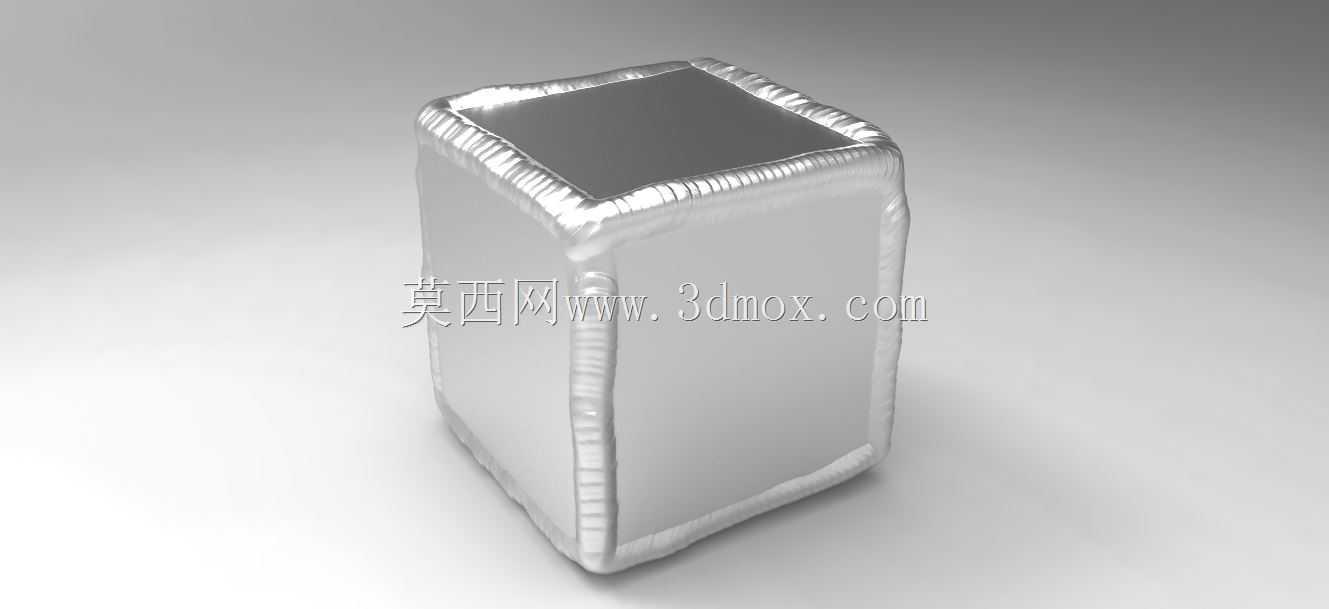

　　从功能特性上来说，这个试件做完焊接之后，还能做后续的一系列检测，比如把焊缝切开做金相试样，观察熔合区的组织形态，或者做无损探伤检测，检查内部有没有气孔、夹渣这些缺陷，甚至可以把焊好的试件放到压力试验台上做密封测试，模拟油箱、水箱这类承压构件的焊缝密封性能，一个试件能覆盖好几个试验项目，利用率很高。做三维建模的时候，特意把焊缝的成型形态做了和实际焊接效果一致的起伏，不是那种光滑的直角倒角，因为很多新手建模的时候把焊缝做成完美的几何倒角，到了做工艺仿真的时候，应力集中的位置和实际情况差很多，仿真出来的结果根本没法用，把焊缝的余高、转角处的成型起伏都还原出来，不管是做焊接热变形仿真还是后续的结构强度仿真，计算结果的参考价值都会高很多。

　　实际车间里用这类试件做工艺验证的时候，还能顺便培训新的焊接操作人员，让焊工在正式焊量产件之前，先在这类试件上练手，熟悉方形构件转角位置的焊枪移动节奏，比如直线段走速快一点，到转角位置稍微放慢走速，稍微压低一点焊枪保证熔合，练个两三个试件之后，再上量产件焊接，废品率能降下来不少。很多人觉得焊接工艺就是靠工人的经验，其实前期的试件验证做扎实了，把参数固化下来，不管换哪个焊工，只要按照验证好的参数来焊，质量都能稳定在可控范围内，不会出现同一个构件换个焊工焊出来变形量差好几毫米的情况。另外这个试件的结构没有多余的特征，组对的时候很容易保证精度，四个侧壁的拼接垂直度靠普通的直角尺就能校准，不需要复杂的组对工装，下料的时候用激光切割或者等离子切割都能加工，板材的下料公差控制在0.5mm以内，组对的时候留的焊缝间隙均匀，焊出来的成型一致性就好，试验数据的离散度就低，不会出现同一个参数焊两个试件出来变形量差很多的情况，这样总结出来的工艺参数才真正有工程应用价值。
