山地自行车后减震器1:1复刻结构设计

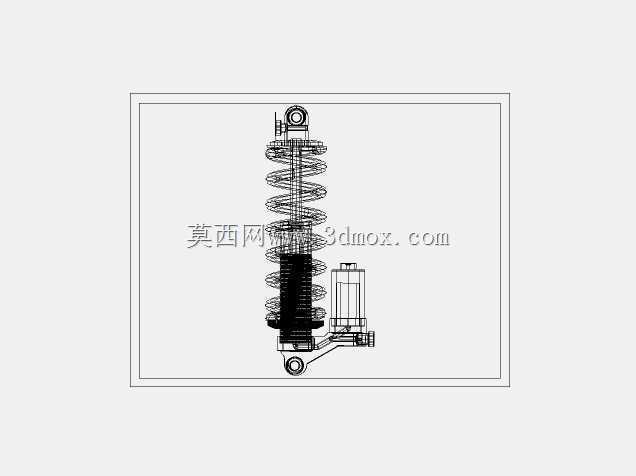

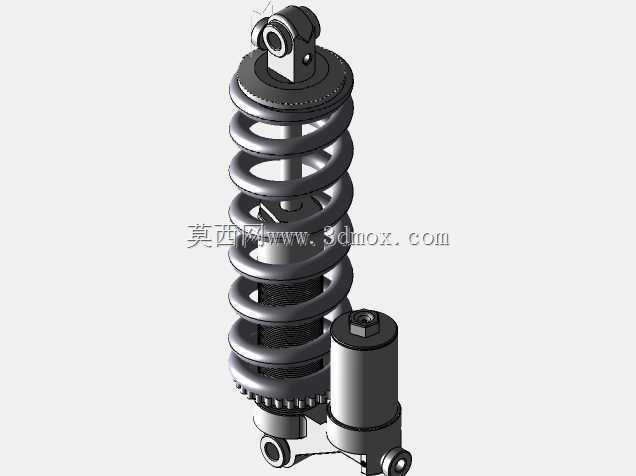

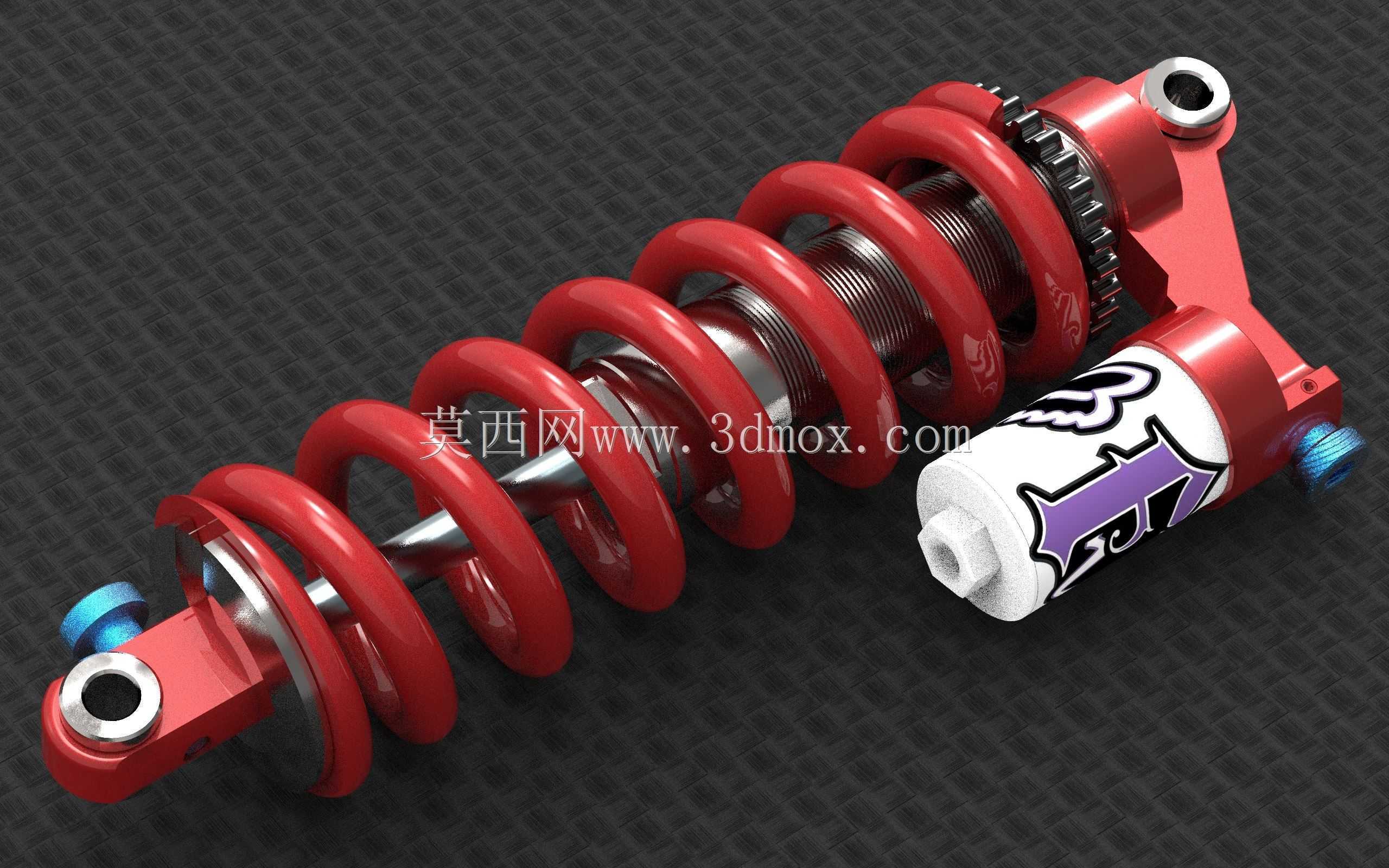

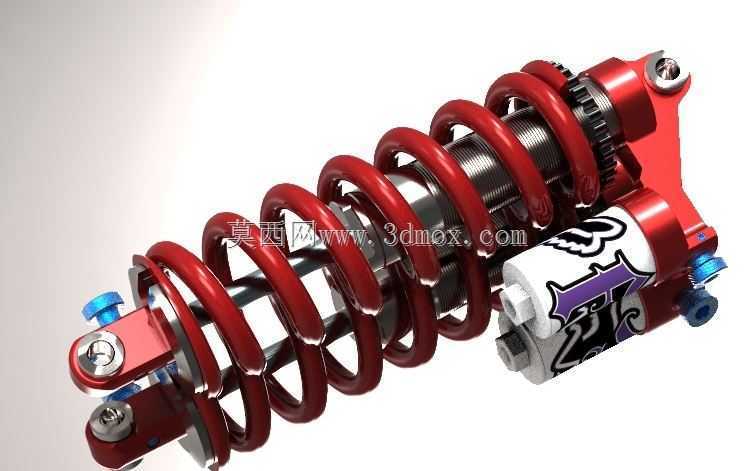

这款复刻结构的后减震器，主要面向山地自行车越野骑行场景设计，适配DH速降、全山地穿越等高强度骑行工况，核心作用是吸收骑行过程中后轮传递的路面冲击，过滤颠簸带来的振动，既提升骑行过程中的操控稳定性，也能降低颠簸对车架、骑行者关节的冲击负荷。从结构设计逻辑来看，整体采用螺旋弹簧配合阻尼气室的布局，红色螺旋弹簧作为主弹性承载部件，承担大部分冲击载荷的缓冲，侧置的阻尼缸负责控制弹簧的压缩与回弹速度，避免弹簧出现多余的往复弹跳，保证车轮在颠簸路面始终保持与地面的贴合度，提升抓地力表现。安装边界方面，两端采用标准的鱼眼衬套安装孔位，上端孔位适配车架后上叉的安装座，下端孔位适配后摇臂的连接点，整体安装距符合主流速降山地车的后三角安装空间，不需要额外修改车架结构即可完成适配，弹簧预压调节环设置在弹簧上端，通过旋转调节环可以改变弹簧初始预紧力，适配不同体重的骑行者以及不同强度的骑行场景。设计过程中充分考虑了越野场景的使用需求，阻尼缸外侧设置了散热鳍片结构，在连续高强度颠簸压缩过程中，可以快速带走阻尼油液搅动产生的热量，避免阻尼油温度升高出现阻尼衰减的问题，弹簧表面做了硬质氧化处理，抵御骑行过程中泥沙、碎石的刮擦，降低弹簧表面出现应力集中点的概率，延长部件使用寿命。阻尼端的气室结构支持气压调节，通过改变气室初始压力，可以调整减震器的整体压缩阻尼特性，应对飞包落差、连续乱石路等不同的路况需求，整体结构的运动行程匹配DH车型的后轮行程范围，在最大压缩状态下不会出现弹簧并圈、阻尼打底的问题，同时回弹阻尼的调节范围覆盖了从慢回弹到快回弹的常用区间，骑行者可以根据自身骑行习惯、路面状况做针对性调整。从结构细节来看，活塞杆表面做了镀硬铬处理，表面粗糙度控制在极低水平，配合防尘油封结构，可以阻挡外界泥沙、灰尘进入阻尼缸内部，避免油封、活塞杆出现异常磨损，保证阻尼性能的长期稳定性，侧置阻尼缸的布局也避免了骑行过程中后轮卷起的泥沙直接冲击阻尼调节旋钮，调节结构的位置设置在减震器外侧，不需要拆卸部件即可完成阻尼、预压的参数调整，方便骑行途中根据路况快速调整设置。
