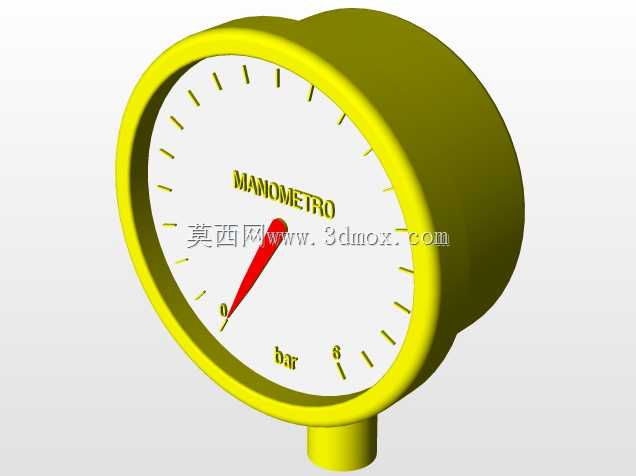

串并联结构泵联接台管路集成装置

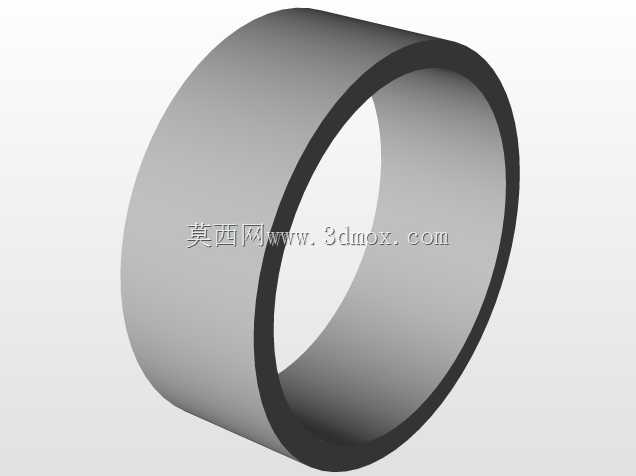

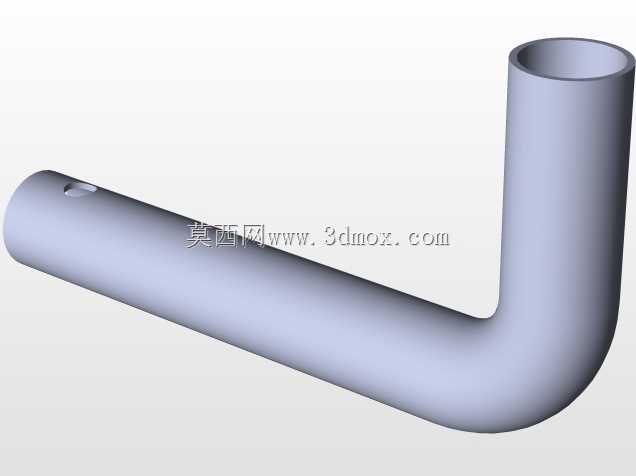

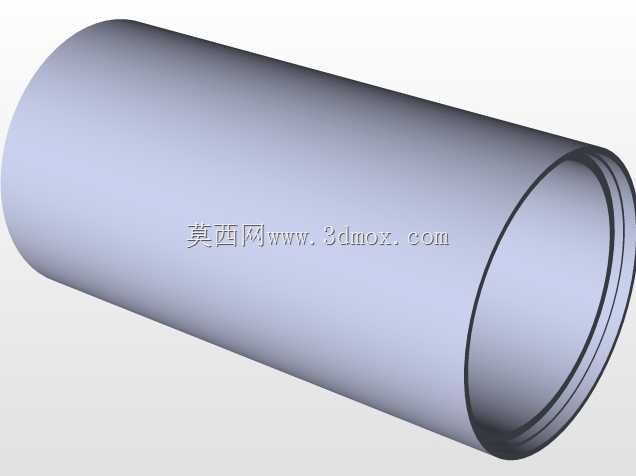

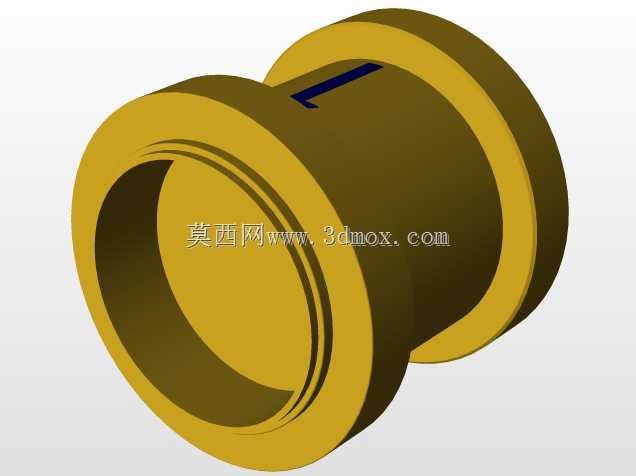

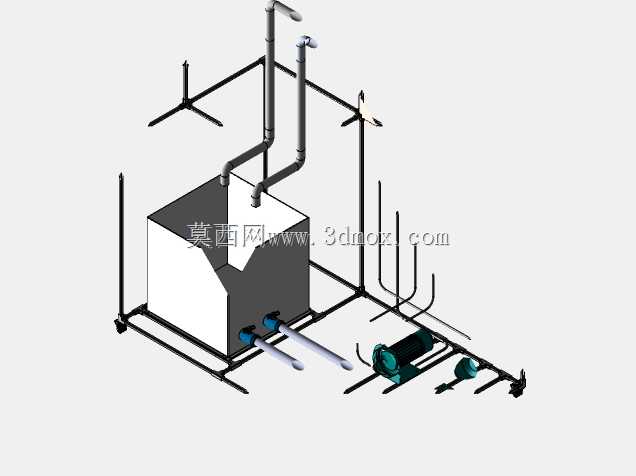

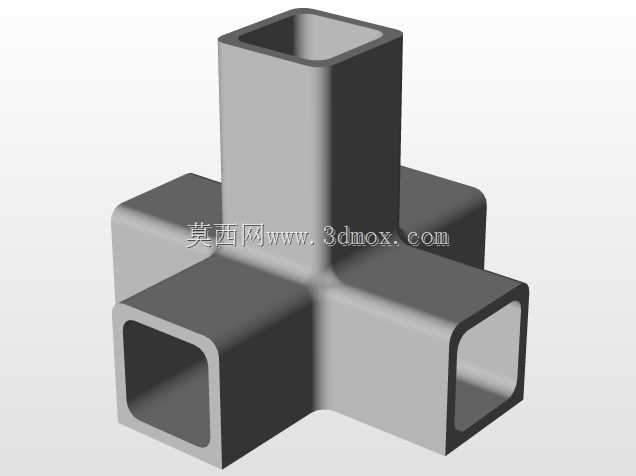

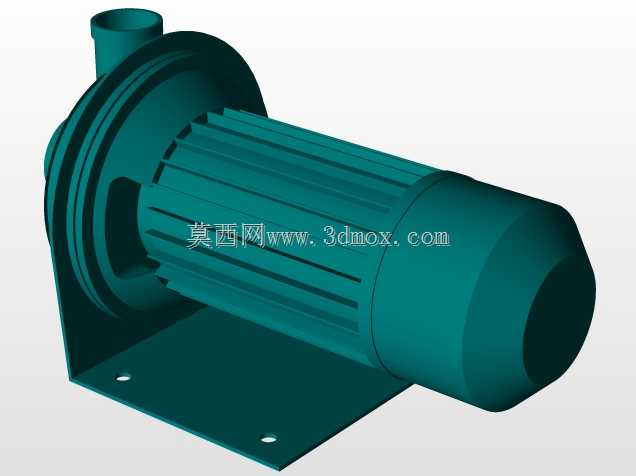

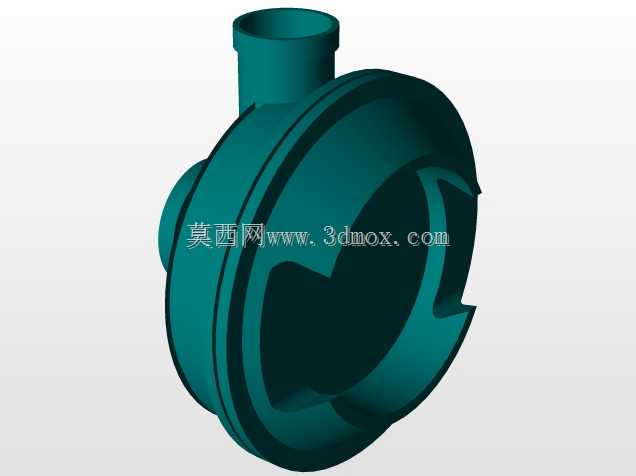

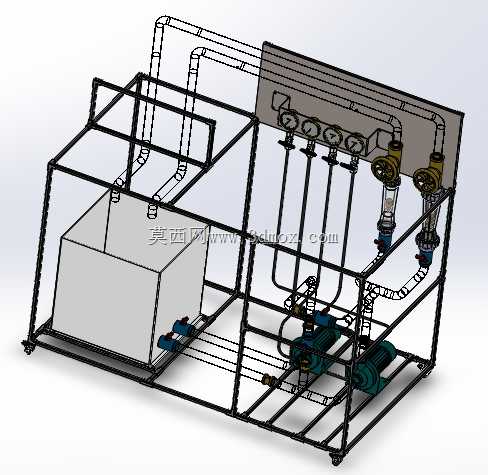

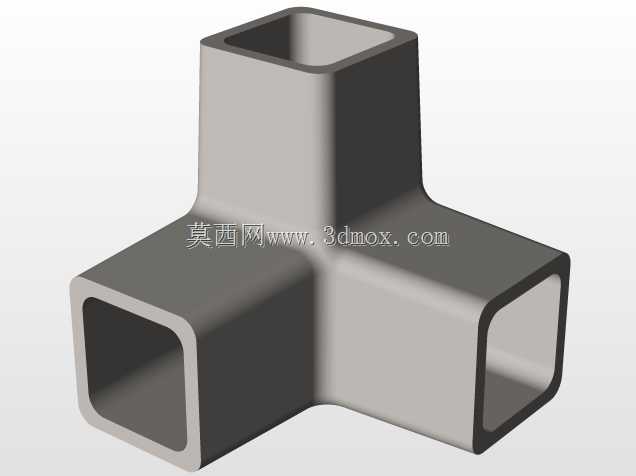

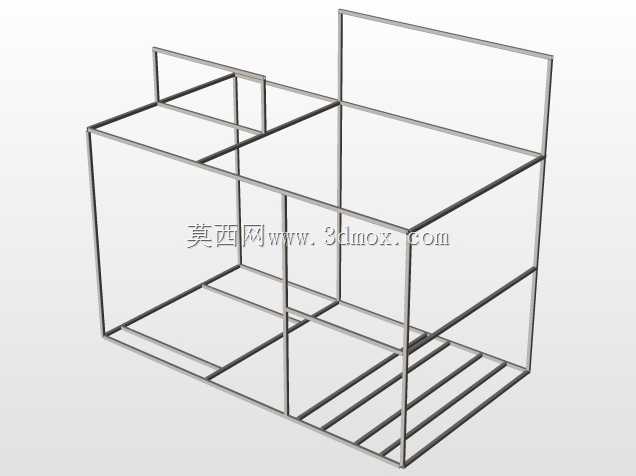

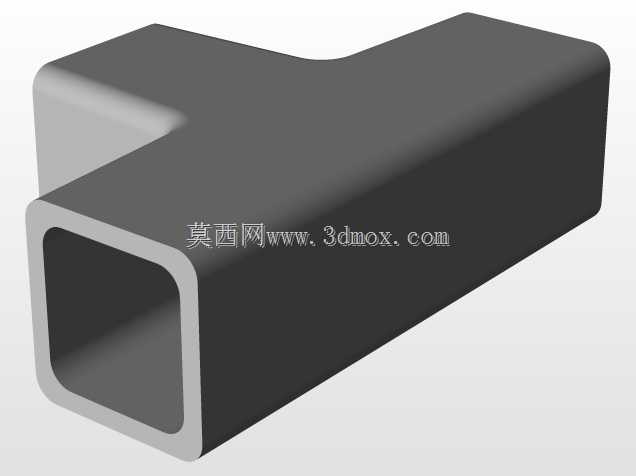

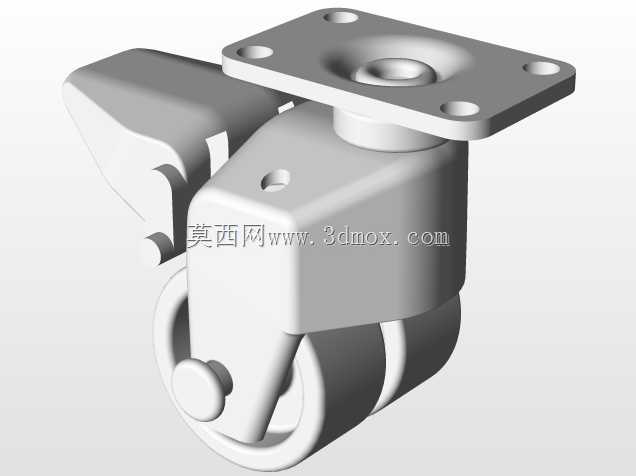

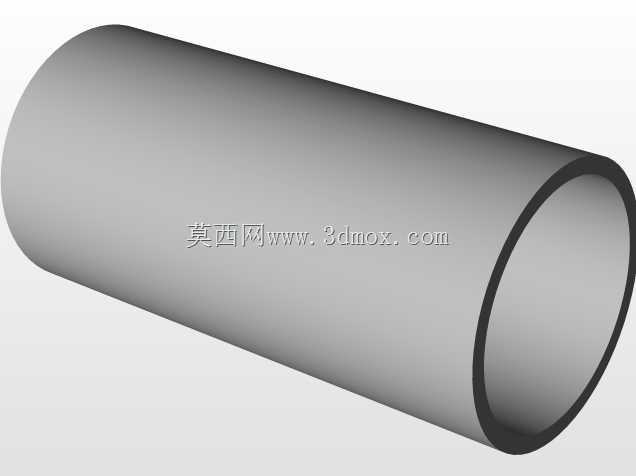

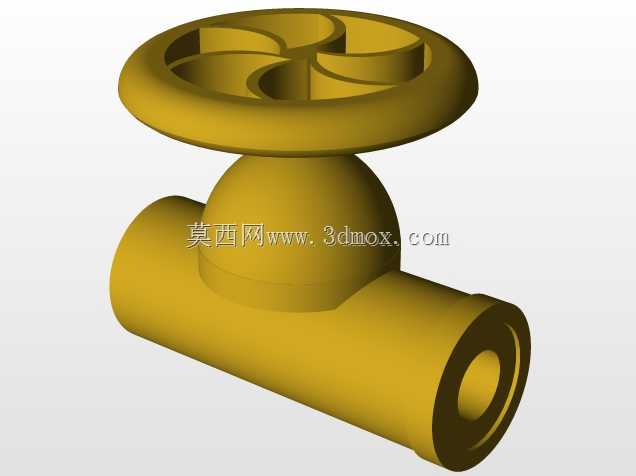

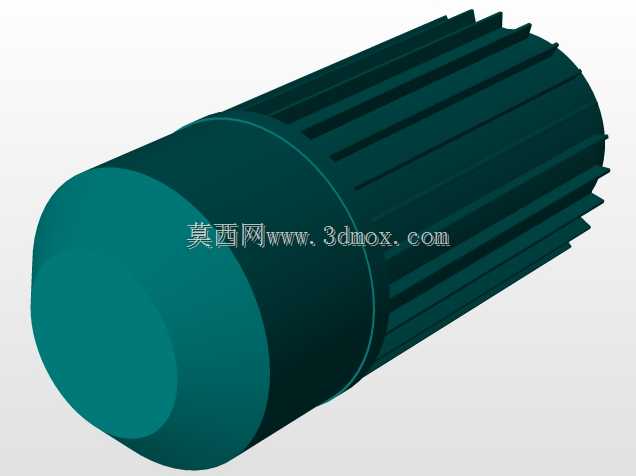

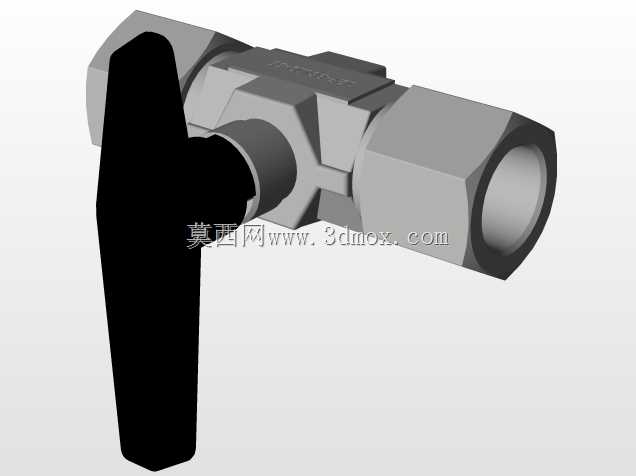

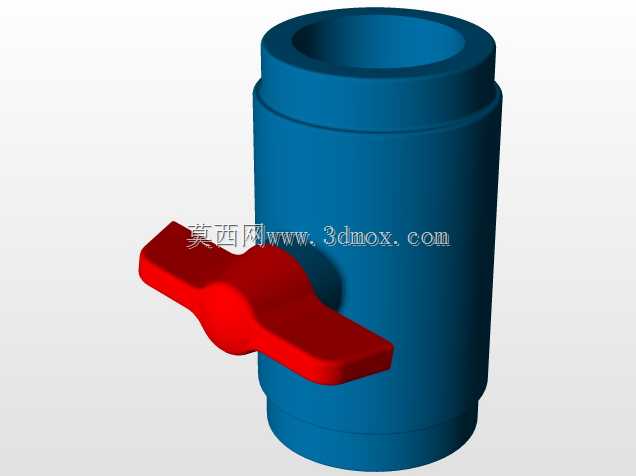

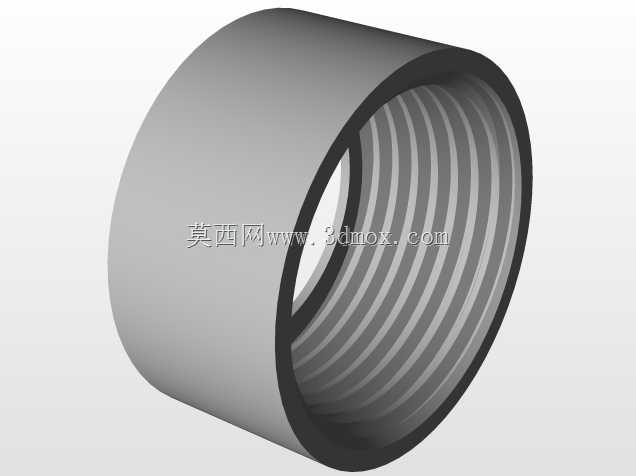

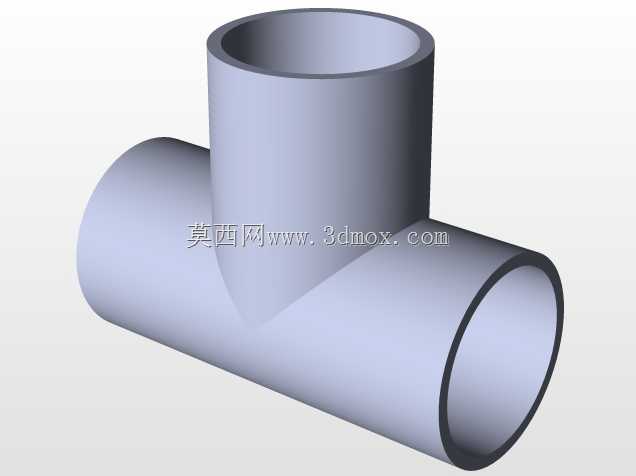

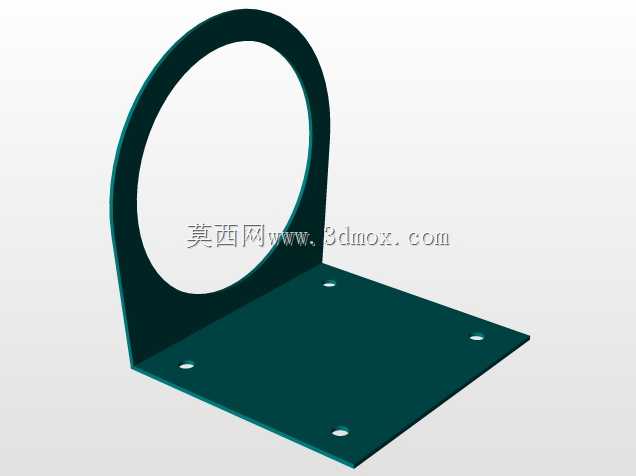

这套泵联接台装置主要面向中小型流体输送工况设计，常见于工业循环水系统、小型化工介质中转、生产工艺冷却水供给等场景，可根据实际流量、扬程需求灵活切换单泵运行、双泵串联增压或双泵并联大流量输送模式，无需额外搭建临时管路，大幅缩减现场管路改造的工作量。从结构布局来看，装置采用方管焊接成型的一体式机架作为承载基体，底部预留脚轮安装位与固定地脚孔，兼顾临时转场移动与长期工位固定的安装需求，机架整体长宽尺寸控制在1.8米×1.2米范围内，高度方向含顶部管路最高点不超过2.1米，可适配多数标准工业车间的设备安装空间，周边预留不小于0.5米的操作维护通道即可满足日常巡检、易损件更换的空间要求。储液槽采用敞口带斜向导流角的结构设计，槽体底部设置两个对称的泵吸入口，可有效降低吸入口流道的涡流损失，避免泵组运行时出现气蚀问题；槽体顶部预留补液口与溢流口接口，可直接对接现场补液管路与溢流回收管路。泵组与电机之间采用标准弹性联轴器直联传动，同轴度公差控制在0.1mm以内，传动效率损失控制在极低水平，同时联轴器位置预留可拆卸的防护罩安装位，满足工业设备安全防护规范要求。管路系统采用硬管焊接搭配标准弯头的布局方式，吸液管路与排液管路分别设置独立的控制阀门，可通过阀门切换实现串并联模式的快速转换：串联模式下介质依次经过两台泵增压，可满足高扬程小流量的输送需求；并联模式下两台泵同时从储液槽吸液，可输出双倍额定流量，适配大流量低扬程的工况。管路支架与主机架采用螺栓连接，可根据现场实际管路走向调整支架固定位置，具备一定的布局适配性；所有管路接口均采用标准法兰连接，可直接对接现场同规格的工业管路，无需额外加工转换接头。设计过程中重点校核了机架的承重能力与管路的振动抗性，机架方管选型满足满液状态下储液槽、泵组、电机及管路内介质的总承重要求，管路固定点间距经过优化，可有效抵消泵组运行时产生的管路振动，避免长期运行出现焊缝开裂、接口渗漏的问题。
