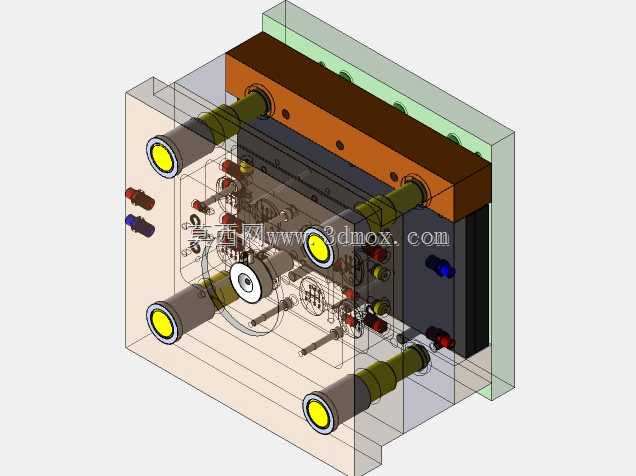

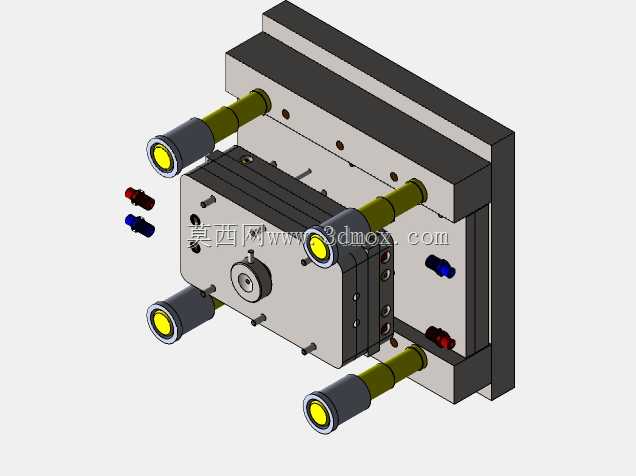

多腔式精密注塑成型模具结构设计

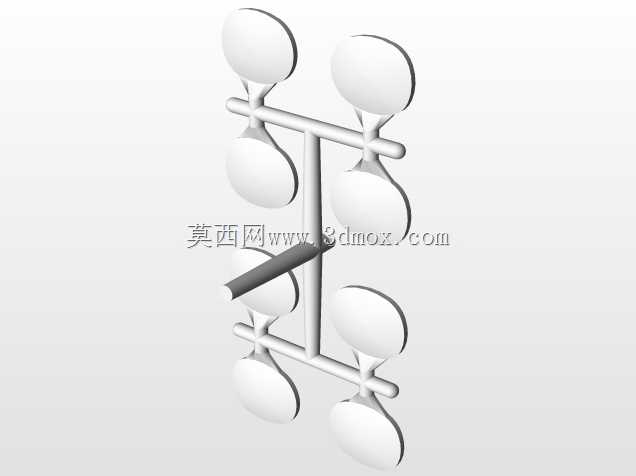

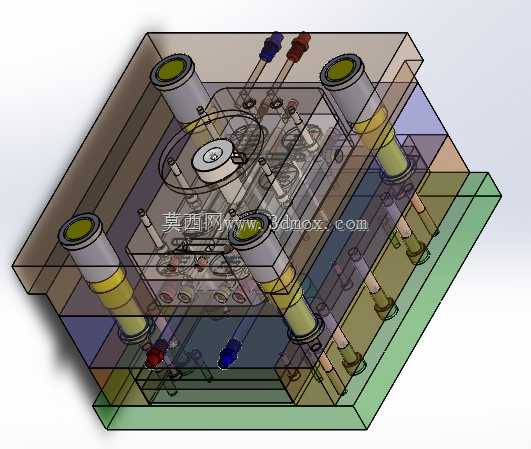

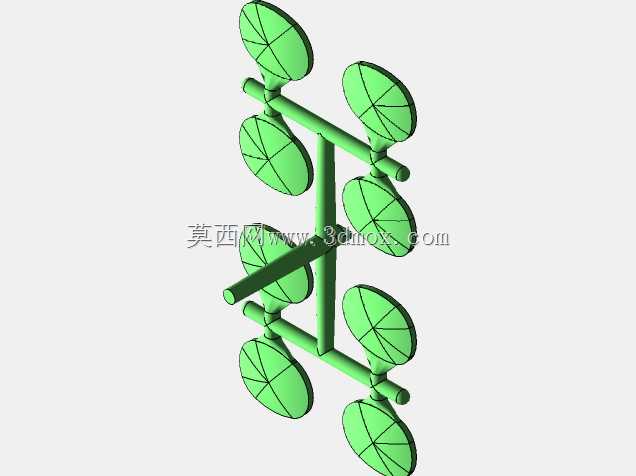

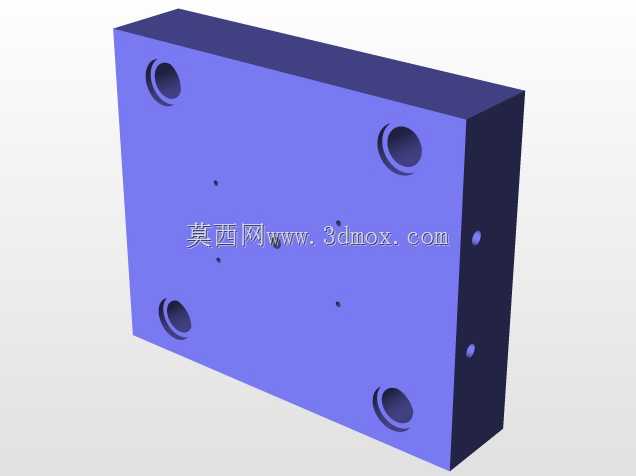

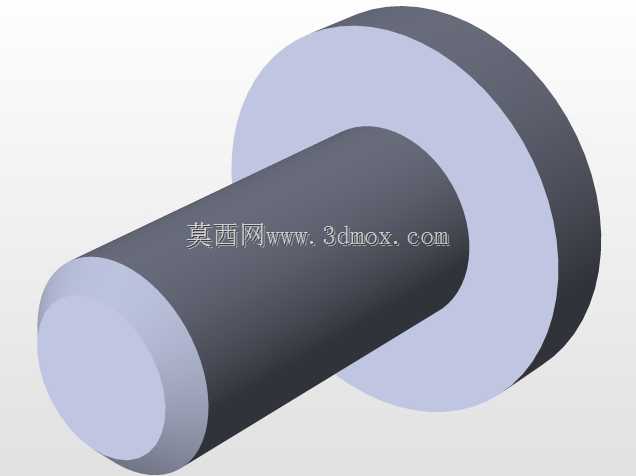

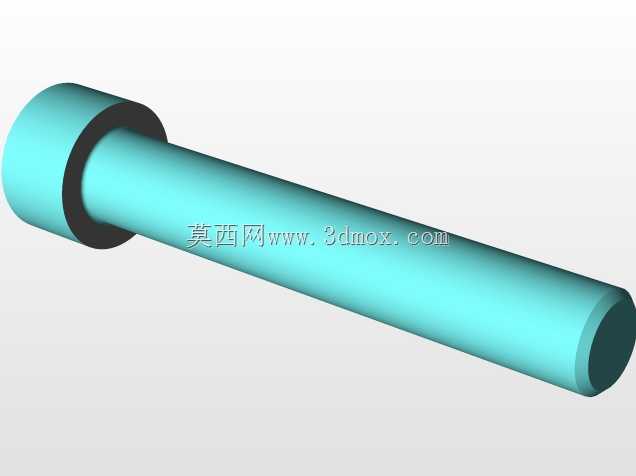

这套注塑模具主要应用于批量热塑性塑料零部件的注塑成型生产场景，适配卧式注塑机的安装使用需求，可在连续生产工况下稳定完成塑料熔体充模、冷却固化、制品顶出的全流程作业，覆盖消费电子外壳、小型家电结构件、工业塑料配件等多类制品的生产需求，能够有效匹配中小尺寸精密塑料件的规模化生产要求，帮助生产端降低单件成型周期、提升制品成型合格率。从功能特性来看，该模具采用一模多腔的结构布局，配套设置了平衡式浇注系统，能够保证塑料熔体从主流道进入后，通过分流道均匀分配至各个模腔，避免不同模腔的制品出现填充不足、飞边、收缩率不均的质量问题；模具内部集成了随形布置的冷却回路，可通过循环冷却介质快速带走模腔内熔体固化释放的热量，缩短制品冷却等待时长，同时保证模腔各区域温度均匀，减少制品因冷却不均产生的翘曲、内应力残留问题；顶出机构采用多顶杆协同顶出的设计，顶出力分布均匀，可避免制品顶出过程中出现顶白、变形、开裂等缺陷，保证制品外观面与装配结构的完整性。在设计思路上，该模具优先遵循生产可靠性与维护便捷性的原则，模架采用标准模架搭配定制化模仁的组合方案，既降低了模具的加工制造成本，也便于后续生产过程中模仁磨损后的快速更换维护；导向定位结构采用高精度导柱导套配合，合模过程中可保证动定模的精准对位，避免合模错位导致的制品错边、壁厚不均问题；同时在模具对应位置设置了排气结构，可在熔体充模过程中快速排出模腔内的空气，避免制品出现烧焦、气泡、填充不满等缺陷。从安装边界与尺寸适配来看，该模具的整体外形尺寸适配常规吨位卧式注塑机的拉杆间距、安装孔位要求，模具总厚度匹配注塑机的最大最小模厚范围，浇注口位置与注塑机喷嘴定位尺寸精准适配，顶出孔位置与注塑机顶杆布局对应，无需额外改装即可快速上机安装调试；模具的冷却管路接口、吊装孔位均按照标准化生产要求布置，可快速对接生产现场的冷却水循环系统，吊装搬运过程也可通过标准吊具完成作业，大幅缩短模具上机的准备周期。
