外啮合齿轮式液压动力元件结构展示

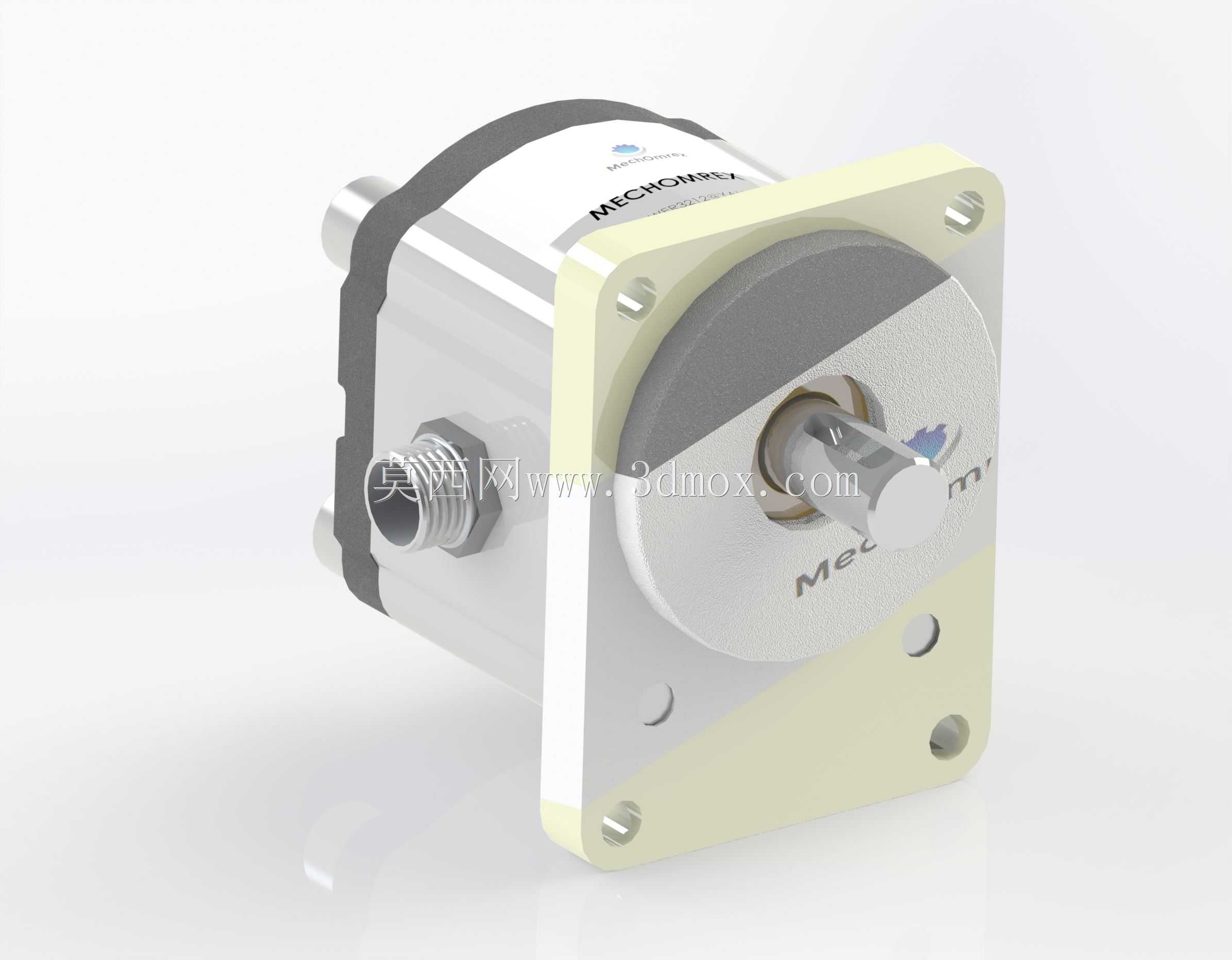

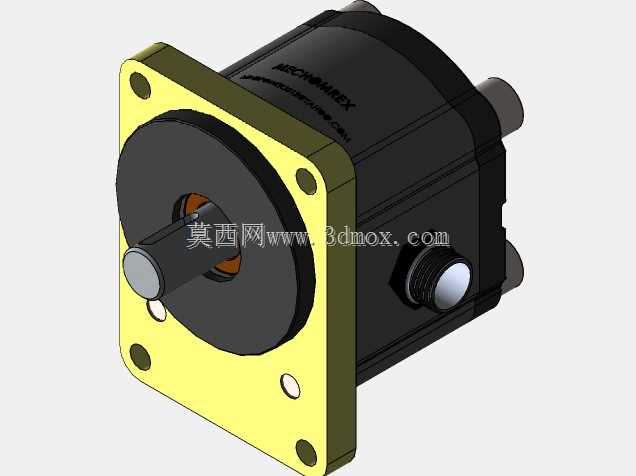

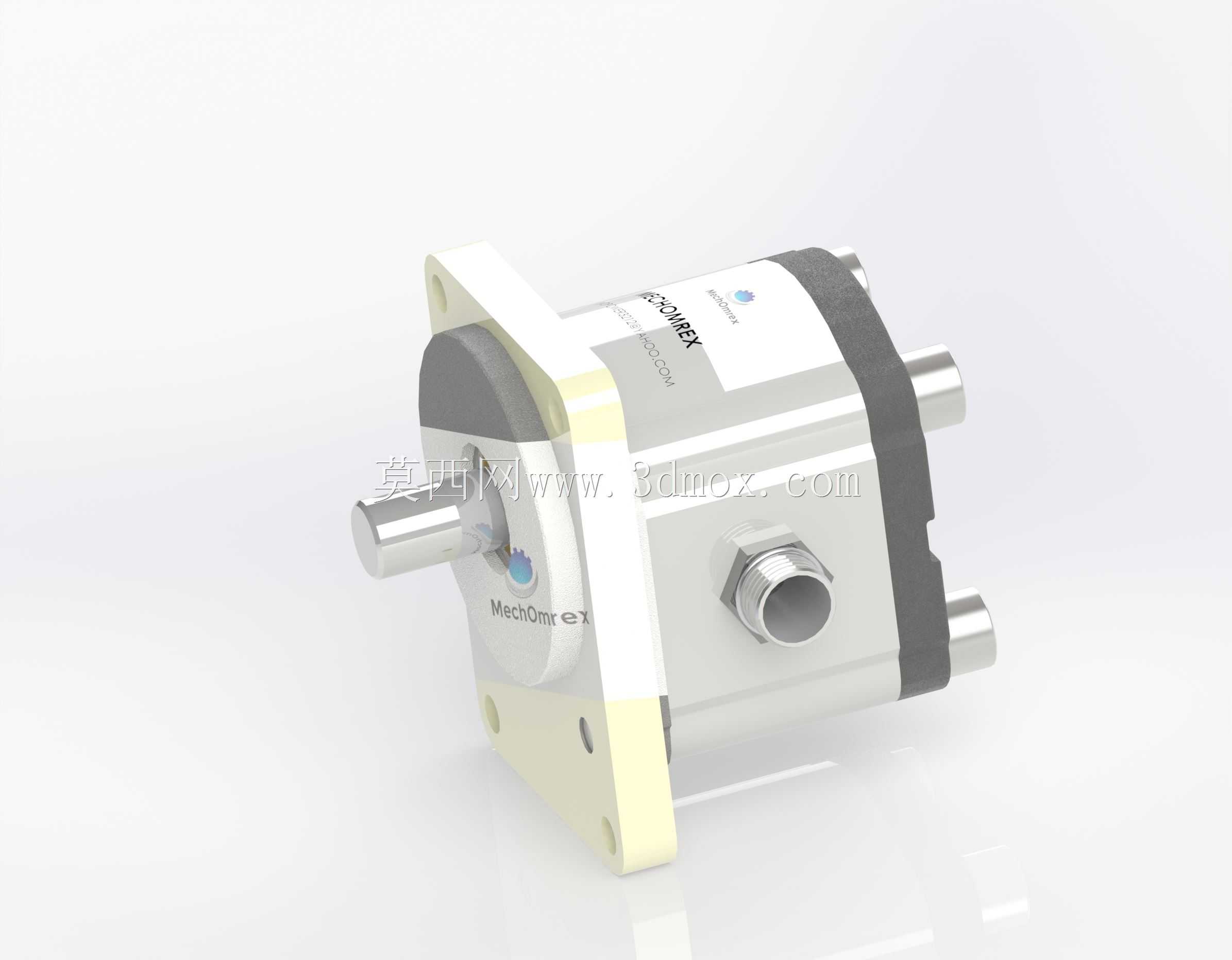

这款齿轮式液压泵的三维结构还原，完全围绕工程机械、小型农机、工业液压站的实际装机需求搭建，建模时优先考虑了现场安装的适配性问题。从实际应用场景来看，这类小排量齿轮泵常作为小型液压系统的动力源，给液压油缸、液压马达提供压力油，常见于小型装载机的转向助力回路、机床夹具的夹紧油路、农用机具的液压执行机构供油，也可作为润滑系统的输油泵使用，对油液清洁度的耐受度比柱塞泵更高，适合工况相对复杂、维护条件有限的现场使用。

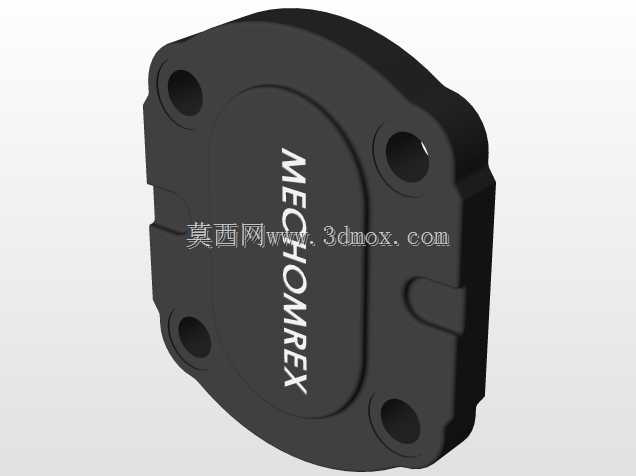

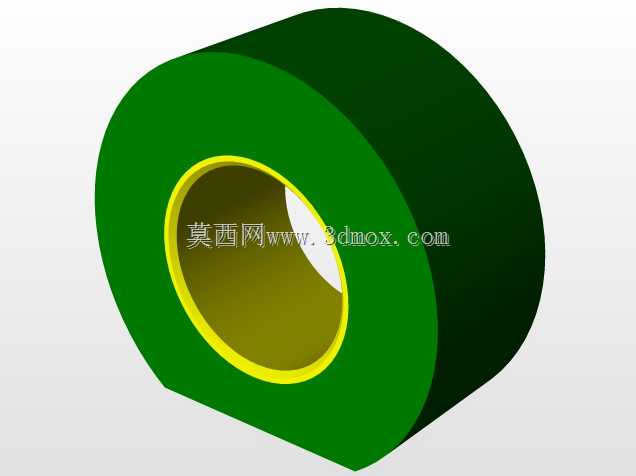

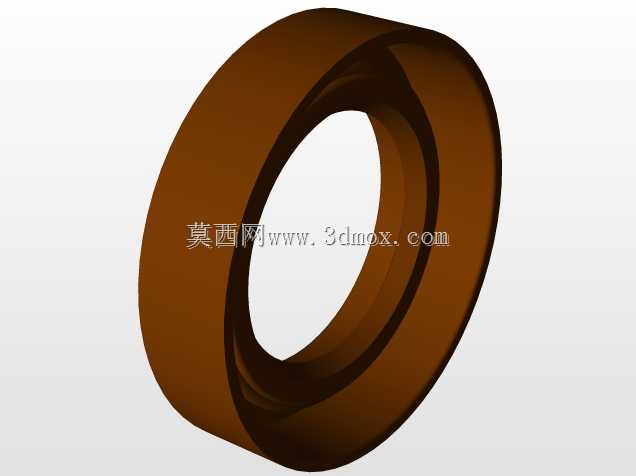

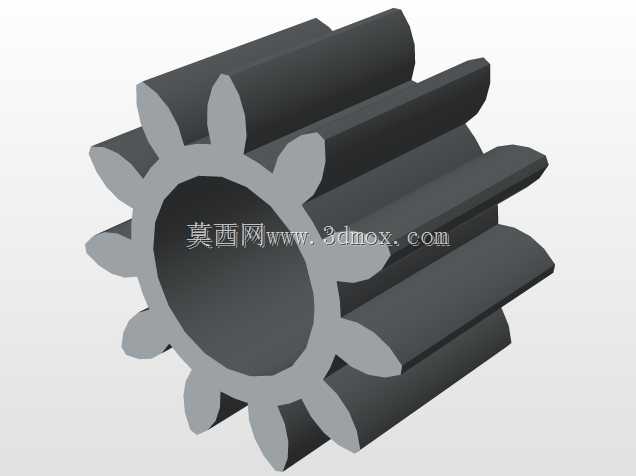

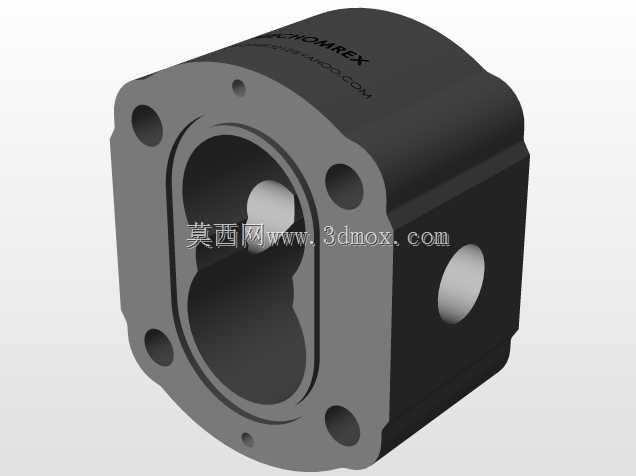

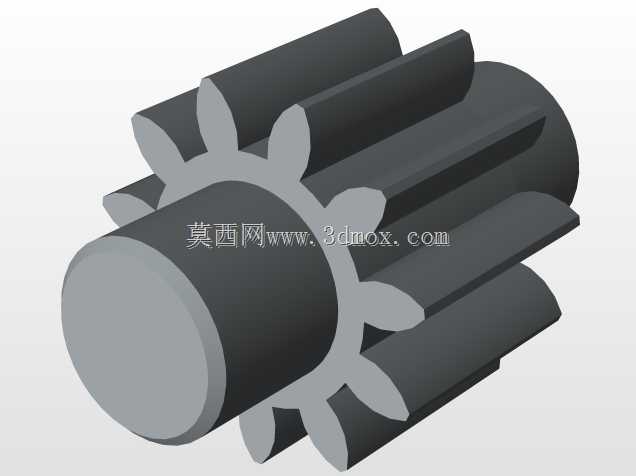

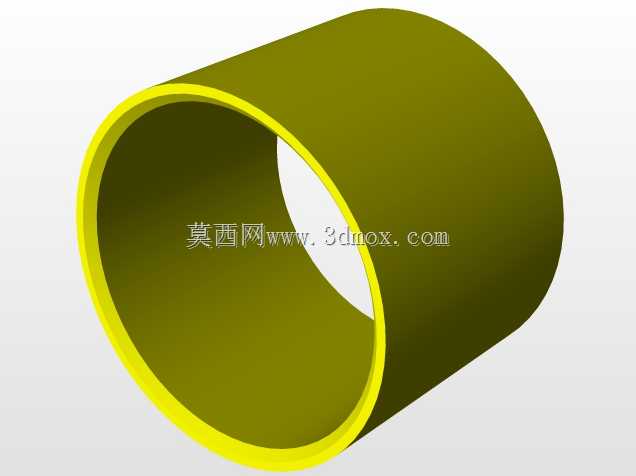

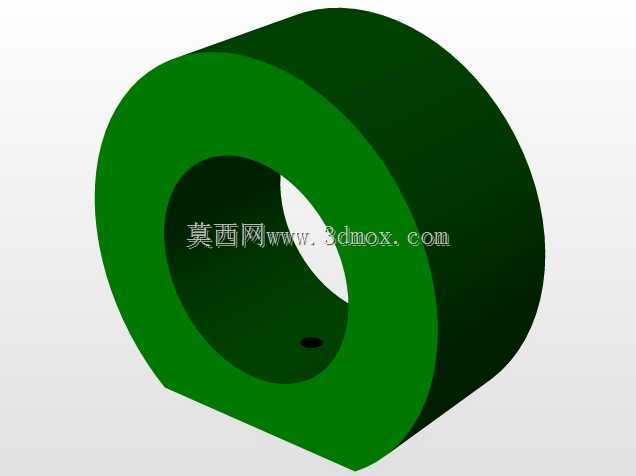

建模过程中，首先梳理了泵的核心功能逻辑：一对互相啮合的外齿轮置于泵体腔体内，进油口开设在齿轮脱开啮合的一侧，随着齿轮转动，轮齿退出啮合时腔体容积增大形成负压吸油，油液被齿槽裹挟带到出油侧，轮齿进入啮合时容积缩小将油压出，整个结构没有复杂的配流机构，零件数量少，加工工艺性好，这也是这类泵可靠性高的核心原因。模型完整还原了泵体、前后端盖、主动齿轮轴、从动齿轮、密封件、安装法兰、进出油口接头的所有配合关系，没有做过度简化，方便设计人员直接参考做装配干涉检查。

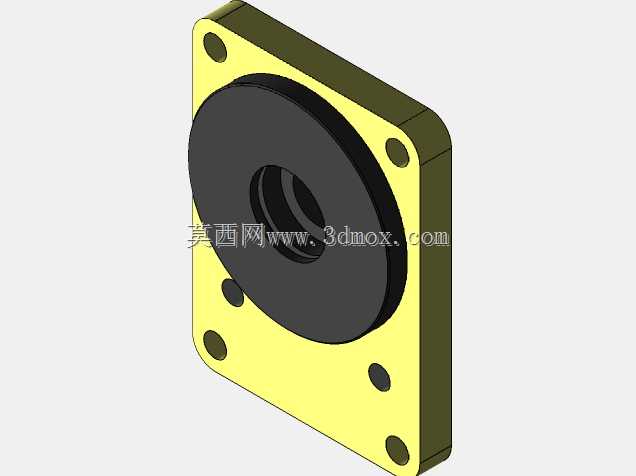

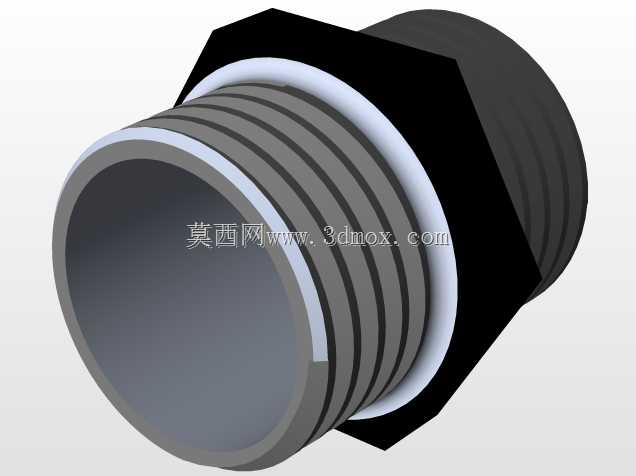

安装边界方面，模型还原的方形法兰安装面符合通用液压元件的安装尺寸规范，四个安装孔的孔位、孔径、止口尺寸都参考了行业通用的安装标准，主动轴的轴伸直径、键槽尺寸也匹配常规的联轴器连接需求，进出油口采用螺纹连接形式，螺纹规格适配常用的液压管路接头，设计人员在做整机布局时，可以直接调取模型核对安装空间，避免出现管路干涉、轴伸对中偏差的问题。

结构设计上，模型还原了泵体的轴向间隙补偿结构细节，端盖与泵体之间的密封槽位置、卸荷槽的开设位置都做了准确呈现，这些细节直接影响泵的容积效率，建模时特意保留了这些容易被忽略的结构，方便做液压原理演示、结构教学时拆解展示。整个模型的外形轮廓完全按照实物比例搭建，没有夸张变形，不管是用于液压系统的三维布局装配，还是用于产品结构教学、原理演示，都能满足工程使用需求，不会出现尺寸偏差导致的装机适配问题。
