带全向轮的VEX定制齿轮驱动模组

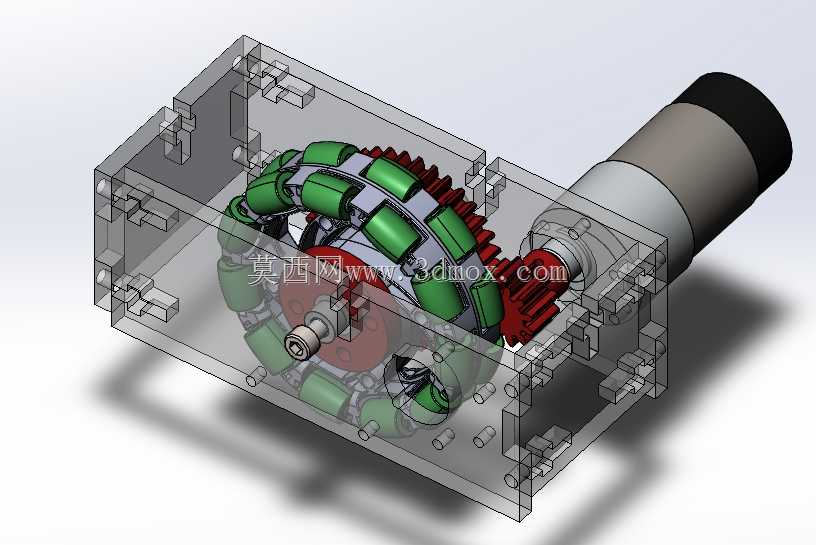

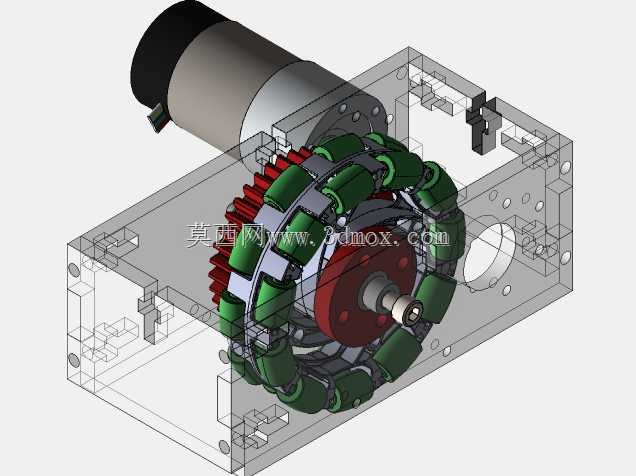

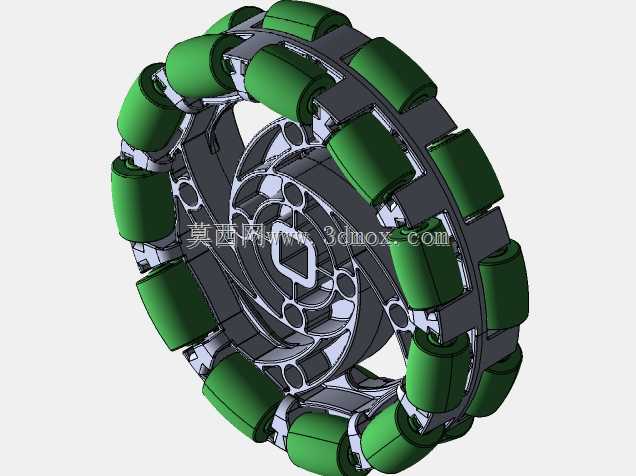

这套驱动模组主要面向小型轮式机器人的移动场景设计，适配教育竞赛类机器人、小型巡检移动平台的动力输出需求，核心解决小空间内动力减速、轮体直连驱动的布局问题，省去了额外的传动转接结构，能直接将动力输出到行走轮上，减少传动链的间隙与能量损耗。从结构布局来看，模组采用透明壳体做防护设计，既可以直观观察内部齿轮啮合状态，也能在调试阶段快速排查卡滞、异物侵入的问题，壳体上预留的多组安装凸台与定位孔，可直接适配标准VEX铝型材搭建的机器人框架，不需要额外做安装转接件，安装孔位的公差控制在0.1mm以内，能保证装配后齿轮轴的平行度，避免偏载导致的齿轮磨损加剧。传动部分采用三级减速布局，电机输出端的小齿轮直接啮合中间大直径齿轮做一级减速，中间轴上的小齿轮再与全向轮同轴的大齿圈啮合做二级减速，最终实现适配全向轮行走的扭矩输出，搭配的12V齿轮马达自带编码器，可实时反馈轮体转速，配合机器人的运动控制板就能实现精准的里程计定位，满足机器人走直线、定点移动的控制需求。全向轮采用3.25英寸规格，轮周的小辊轮采用交错排布设计，能实现横向、斜向的全向移动，轮体与输出轴采用D型轴配合，配合紧定螺钉锁止，可传递足够的行走扭矩，不会出现轮轴打滑的问题。设计过程中重点考虑了3D打印件的适配性，部分齿轮与安装轮毂连杆可采用0.22厚度的丙烯酸薄膜类3D打印工艺制作，降低小批量试制的成本，打印件的安装位预留了0.2mm的装配间隙，能兼容FDM工艺的打印公差，不需要二次打磨就能完成装配。模组的整体安装边界控制在紧凑型尺寸范围内，宽度刚好适配单排铝型材框架的安装空间，电机与轮体采用同轴偏置布局，电机伸出端不会超出轮体的径向边界，避免机器人移动过程中电机与周边障碍物发生碰撞，壳体上预留的走线槽可将编码器线、电机电源线规整收纳在模组内部，不会出现走线外露被轮体缠绕的风险。实际应用中，单组模组可作为机器人的一个驱动轮，多组搭配就能搭建出全向移动的机器人底盘，相比传统的联轴器外接减速箱的驱动方案，这套集成式模组的装配效率能提升60%以上，整体重量也更轻，适合对自重有严格要求的竞赛类机器人使用，齿轮啮合的侧隙控制在0.05mm以内，正反转的回程差极小，能保证机器人移动的控制精度。
