V型六缸汽车动力总成结构展示模型

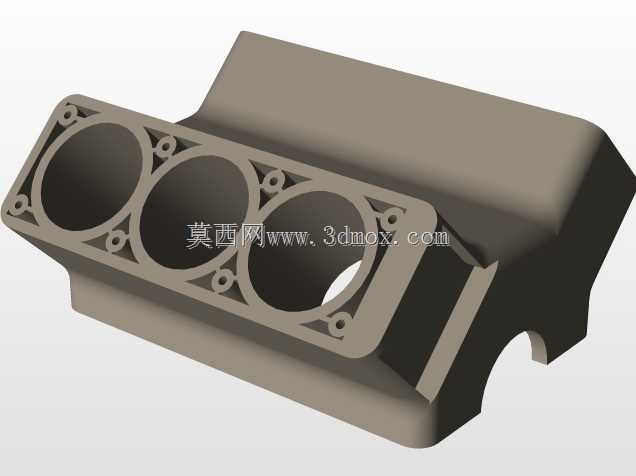

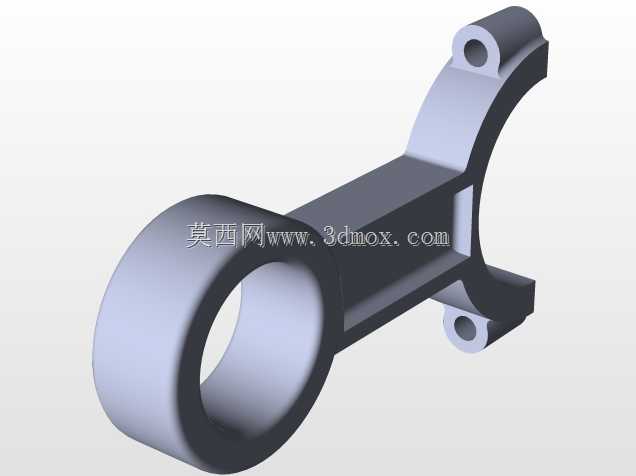

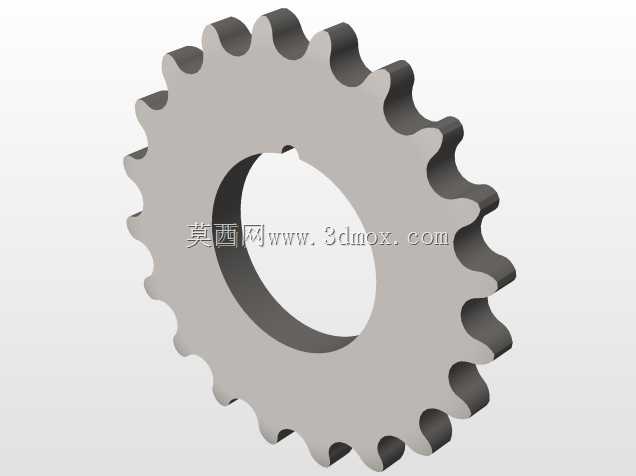

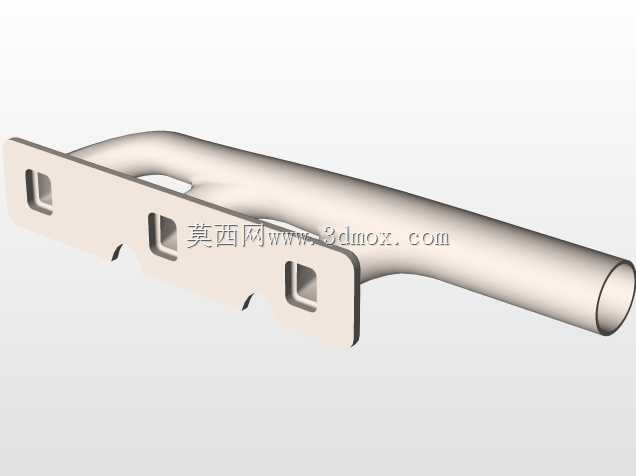

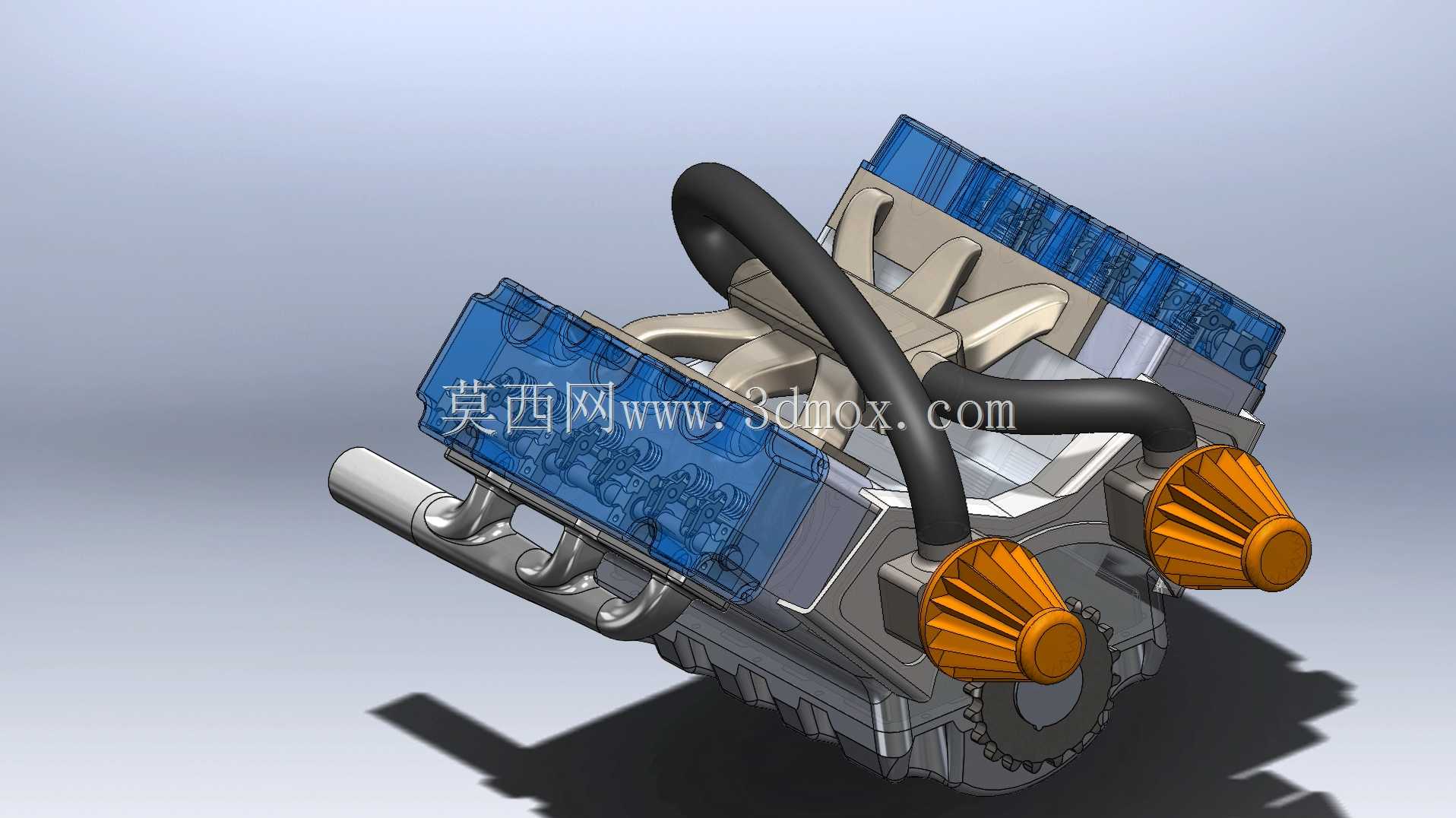

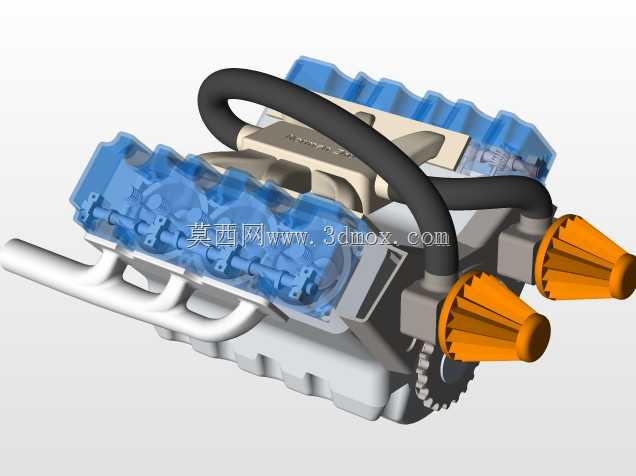

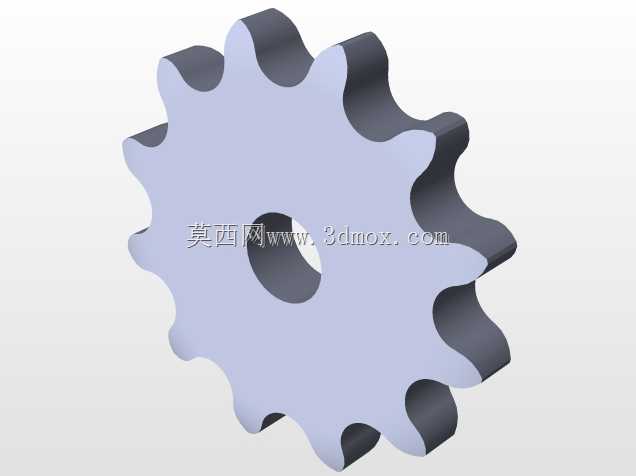

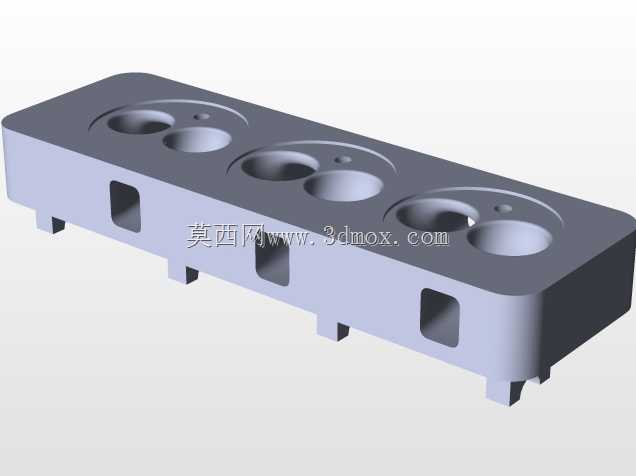

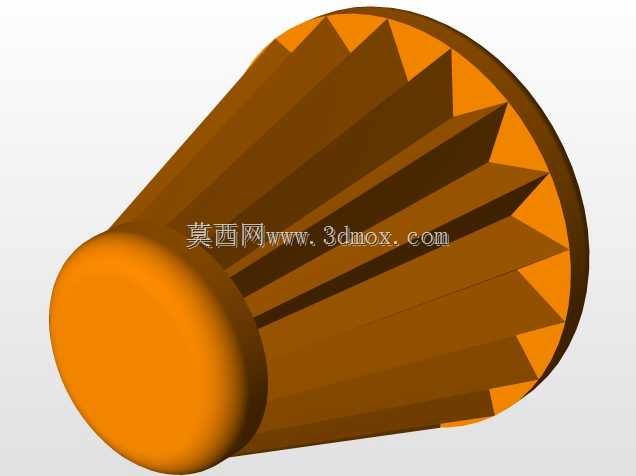

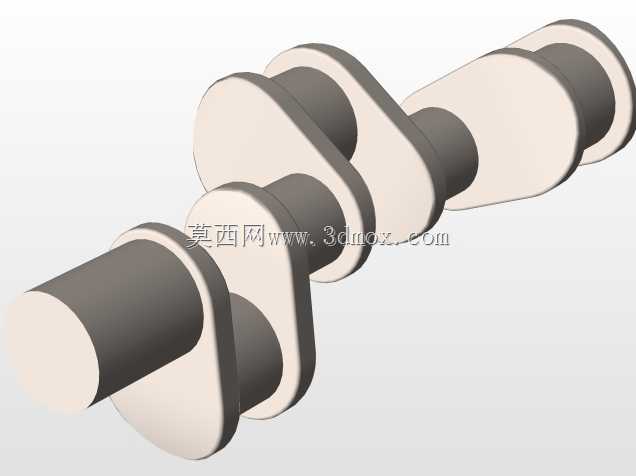

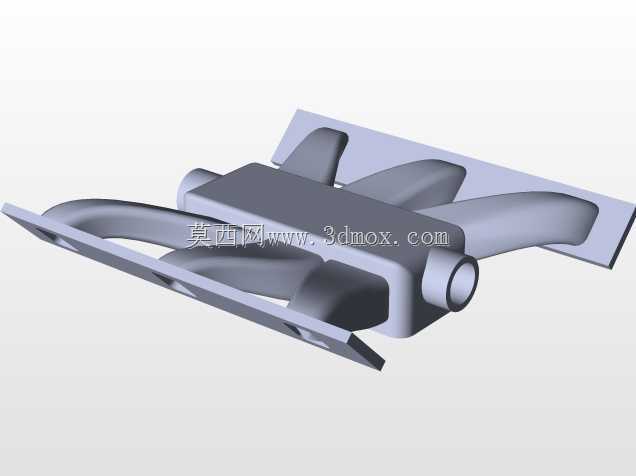

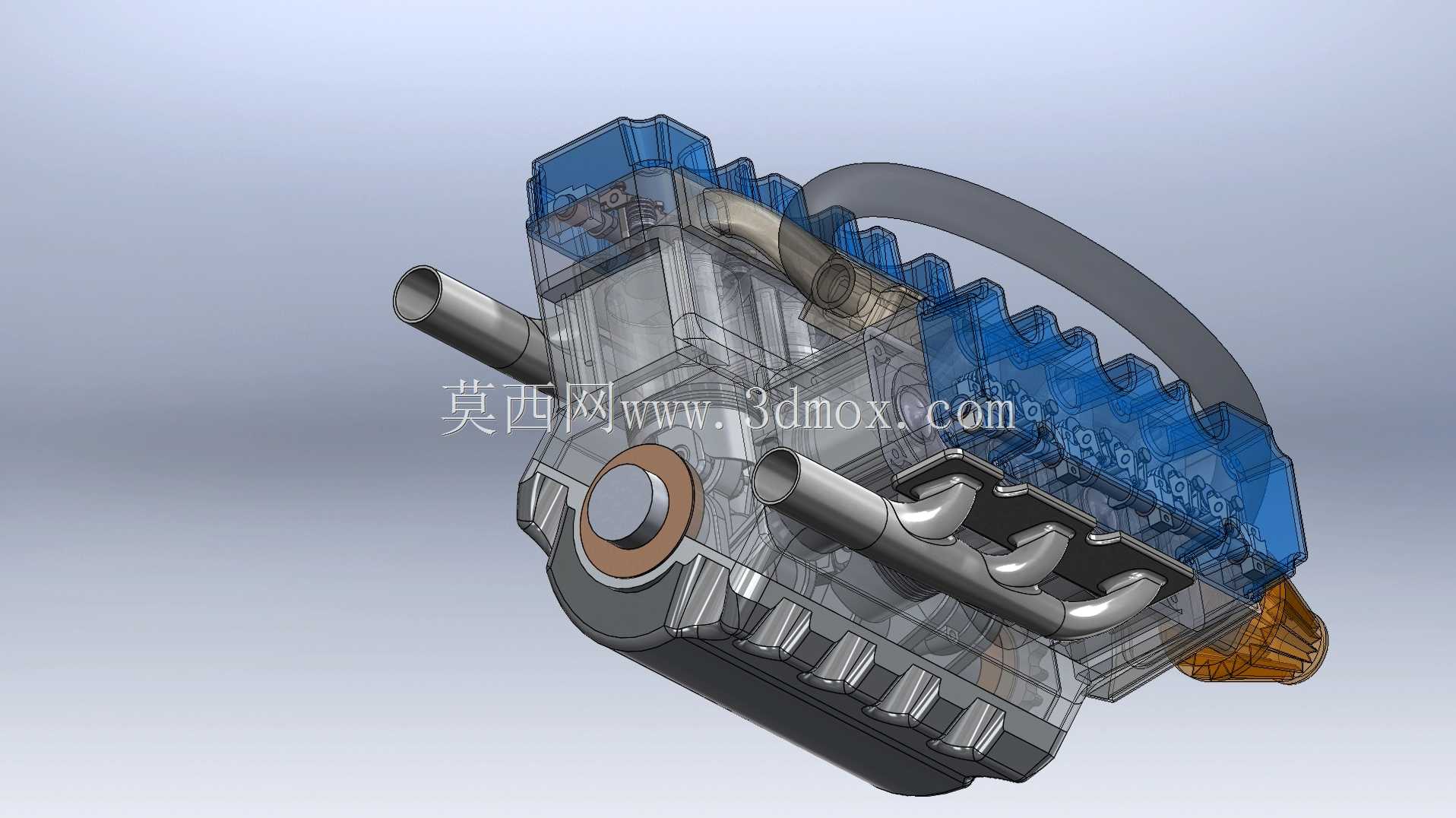

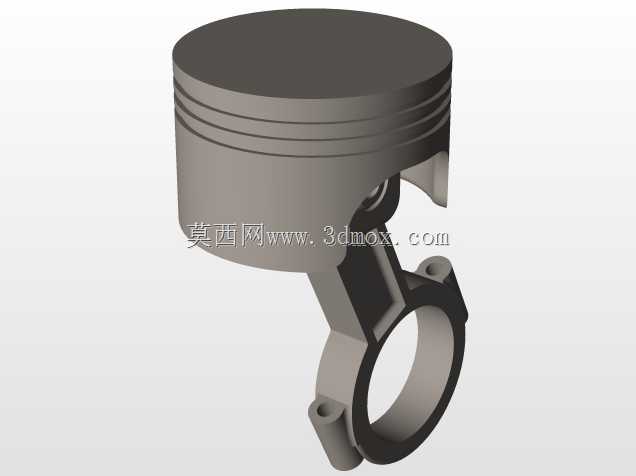

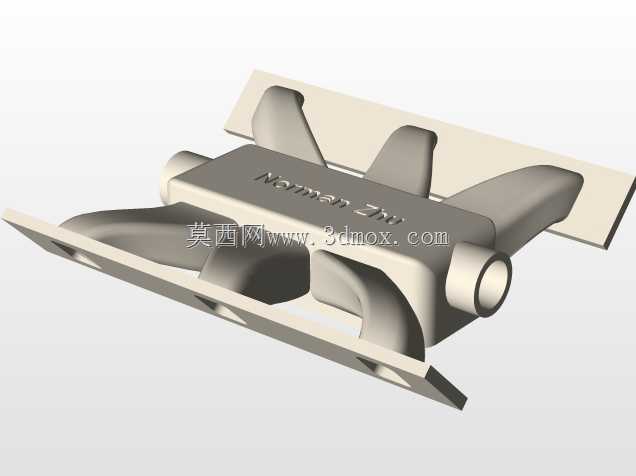

这款V型六缸动力装置的三维结构，还原了量产乘用车辆动力核心的完整装配关系，在整车研发、教学演示、维修实训场景中都能发挥实际参考价值。从实际装车场景来看，这类V6动力单元多用于中高端乘用车、轻型商用车辆的动力舱布置，相比直列六缸结构，它的纵向安装尺寸更短，能适配前置后驱、四驱车型的动力舱布局，给转向机构、悬挂总成留出足够的安装避让空间，同时V型夹角的布置能抵消部分一阶往复惯性力，运转平顺性优于同排量直列四缸机型，兼顾动力输出与NVH表现。设计过程中，首先确定了60度的V型缸体夹角，这个角度能在保证结构紧凑的前提下，让两侧进排气歧管的布置空间更充裕，避免管路与缸盖、周边附件出现装配干涉；模型中还原了独立的进气管路、两侧三出排气歧管的走向，进气管路的弯曲弧度经过曲率优化，能降低进气阻力，保证各气缸进气量均匀，排气歧管的等长设计则能减少排气脉冲干涉，提升排气效率。从安装边界来看，该动力单元的悬置安装点分布在缸体两侧下部，与整车副车架的安装点位对应，建模时预留了发电机、空调压缩机、起动机等附件的安装法兰面，所有接口的位置都符合量产机型的装配规范，不会出现装车时附件无法对位的问题。模型拆分了缸体、缸盖、活塞连杆组件、配气机构、进排气系统、冷却系统外接管路等独立部件，能清晰展示内部曲柄连杆机构的运动关系，两侧橙色的滤清器组件安装位置符合日常维护的操作空间要求，保养时无需拆解周边大件即可完成滤芯更换。在结构细节上，缸盖部分的冷却水道、润滑油道的走向都做了还原，能直观展示冷却液从缸体进入缸盖、带走燃烧室热量的循环路径，前端的齿轮传动结构对应正时系统的布置，能准确呈现曲轴与凸轮轴的传动比关系，不管是用于职业院校的内燃机结构教学，还是车企前期动力舱布置的匹配校核，都能提供精准的结构参考，避免设计阶段出现空间干涉、装配顺序错误的问题。
