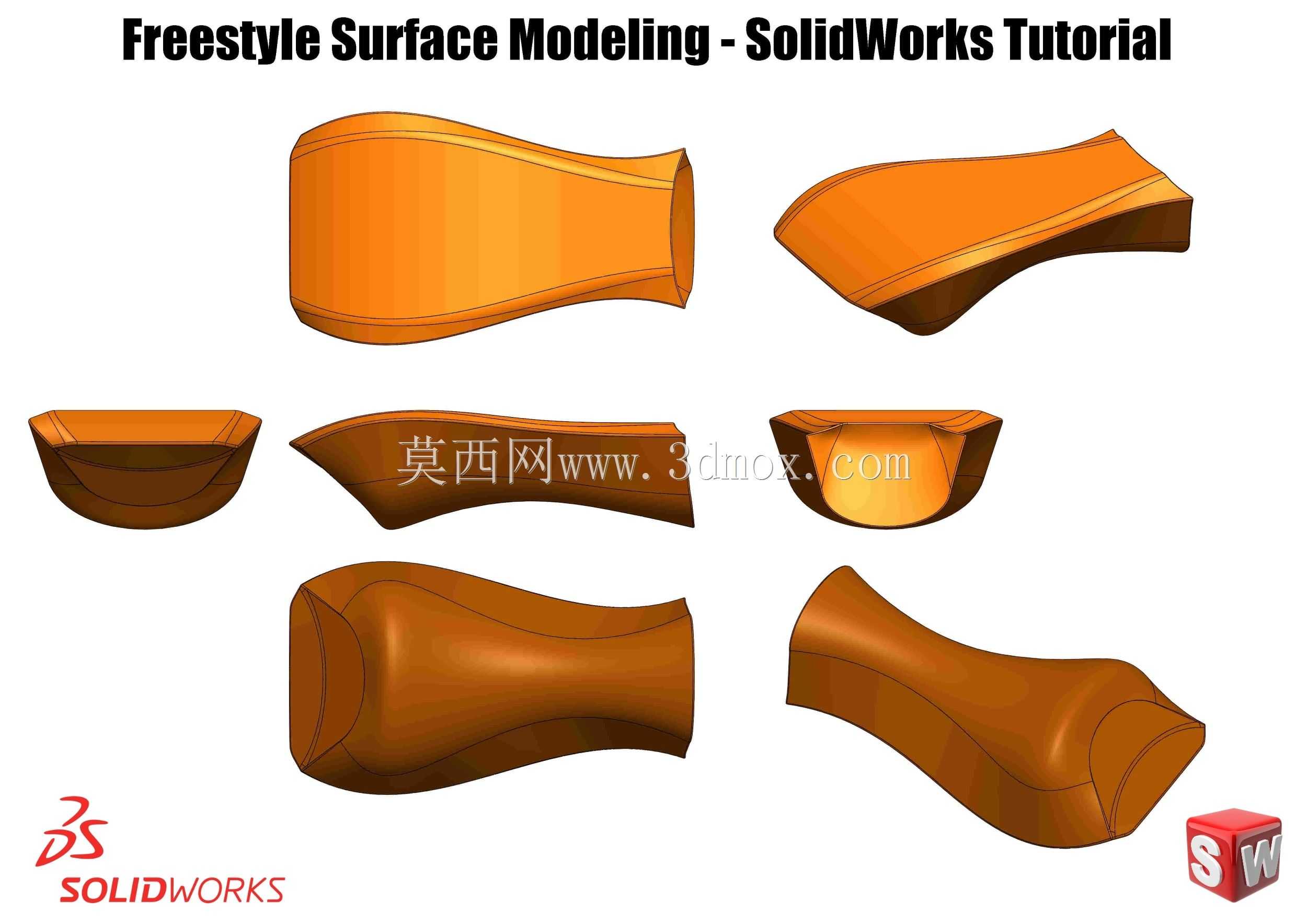

自由式曲面异形结构建模练习案例

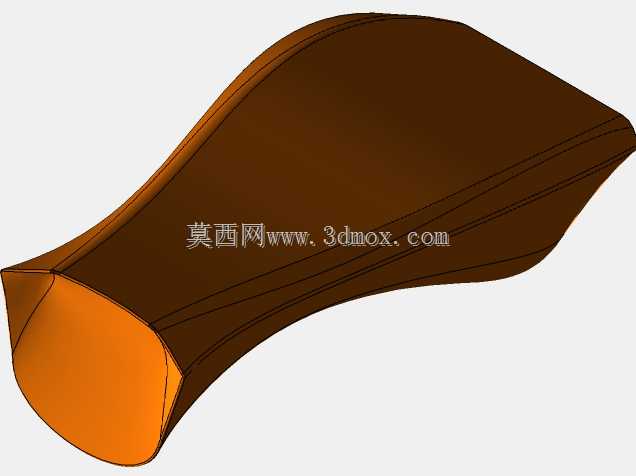

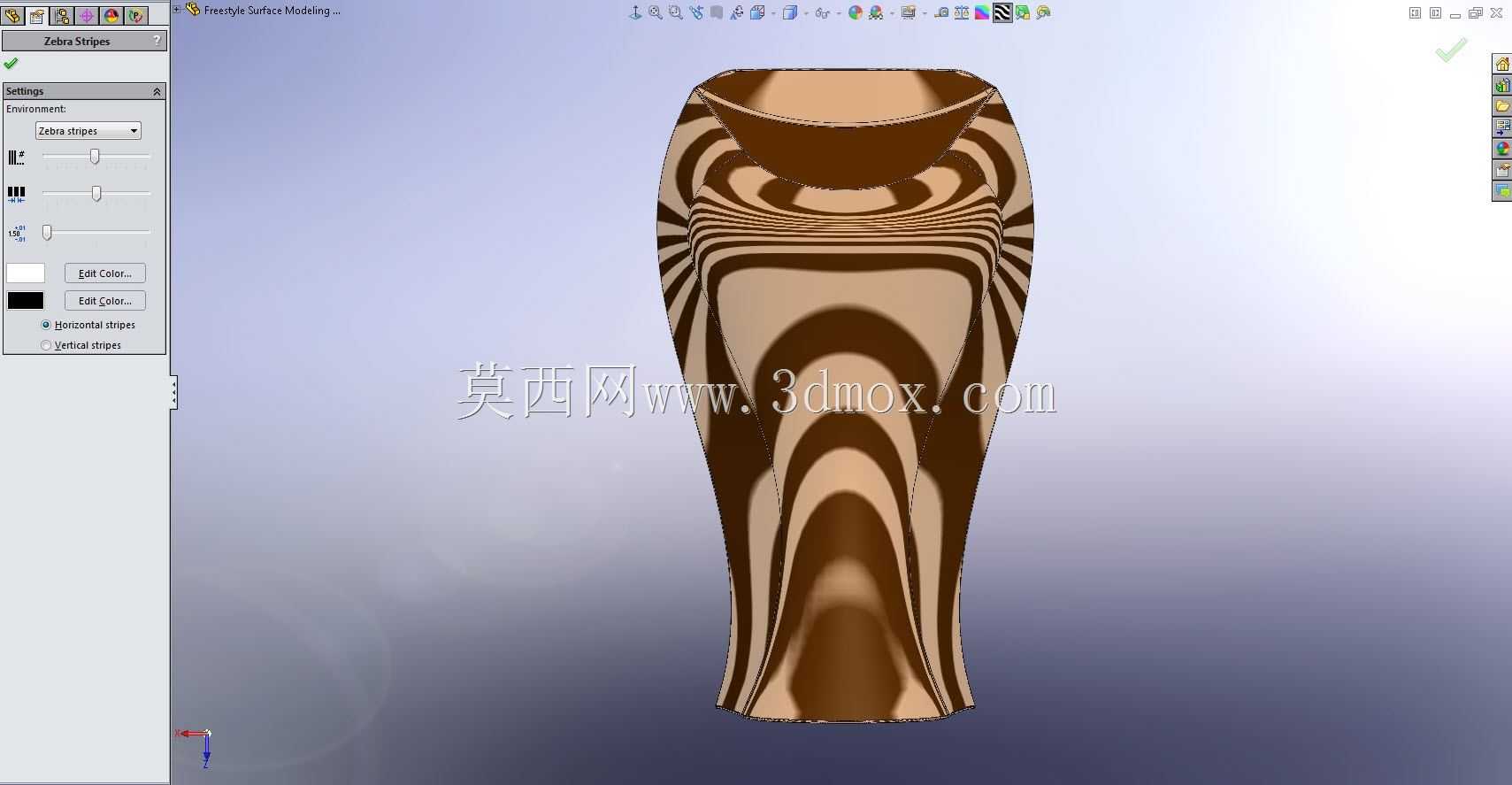

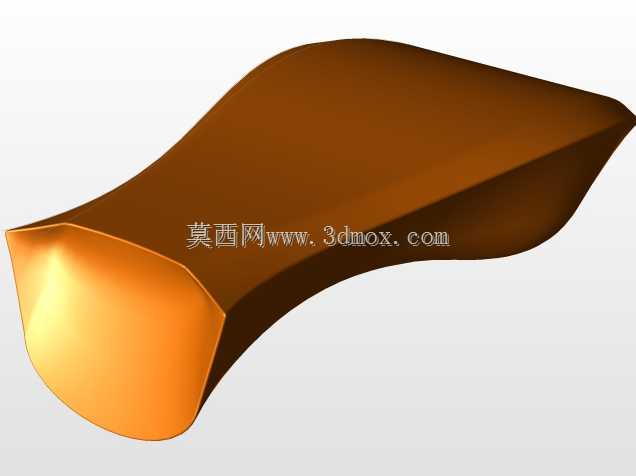

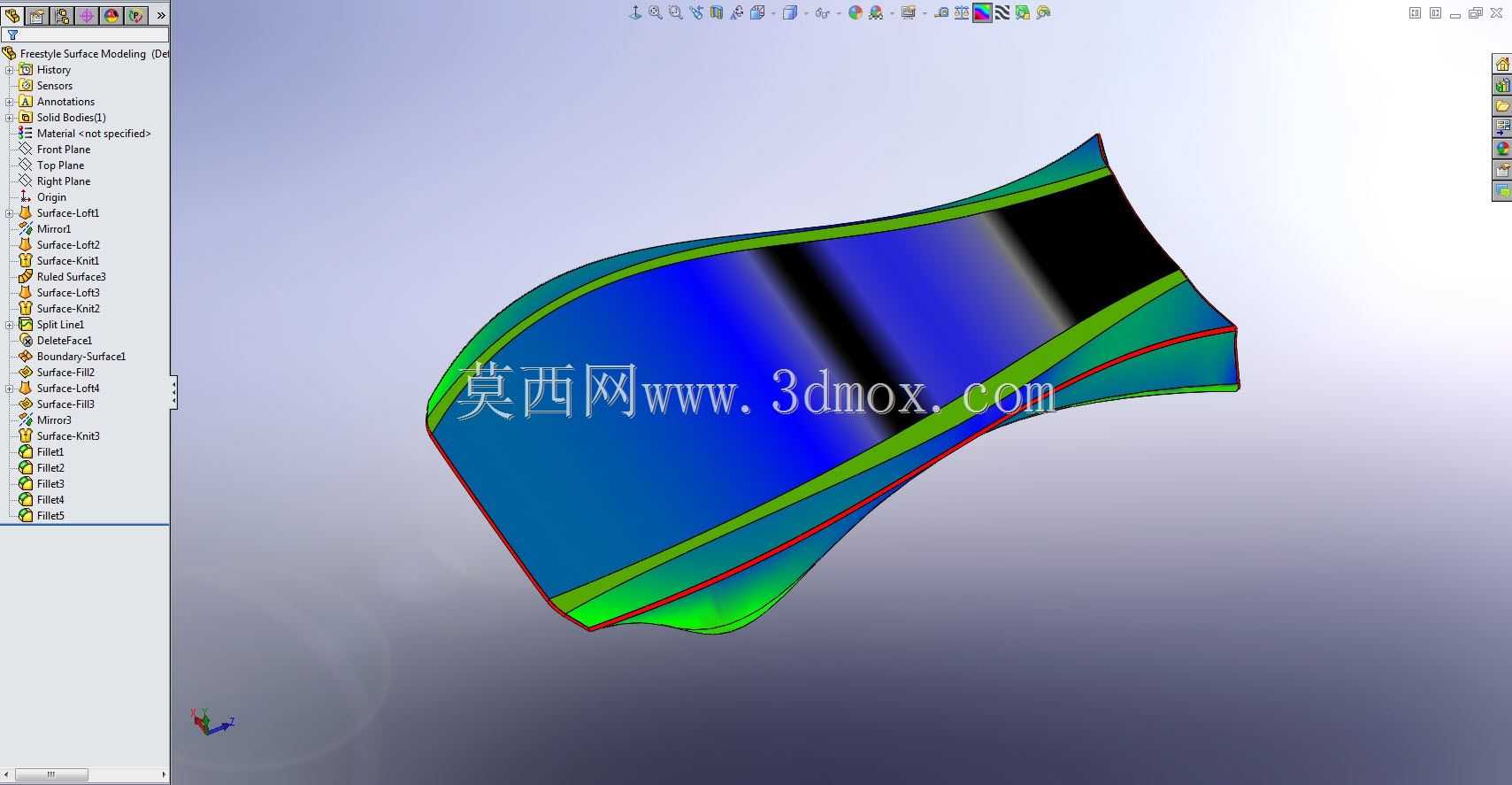

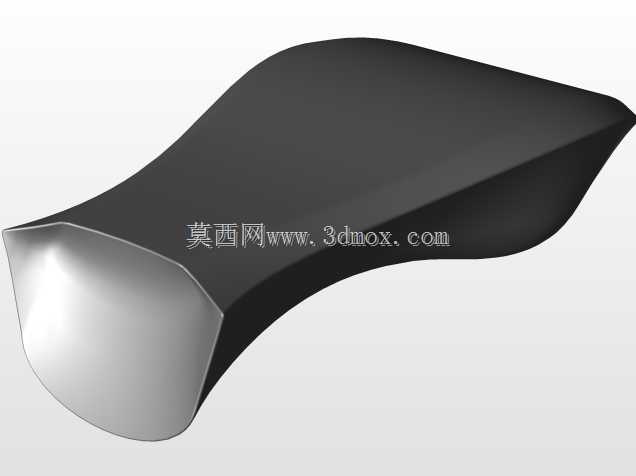

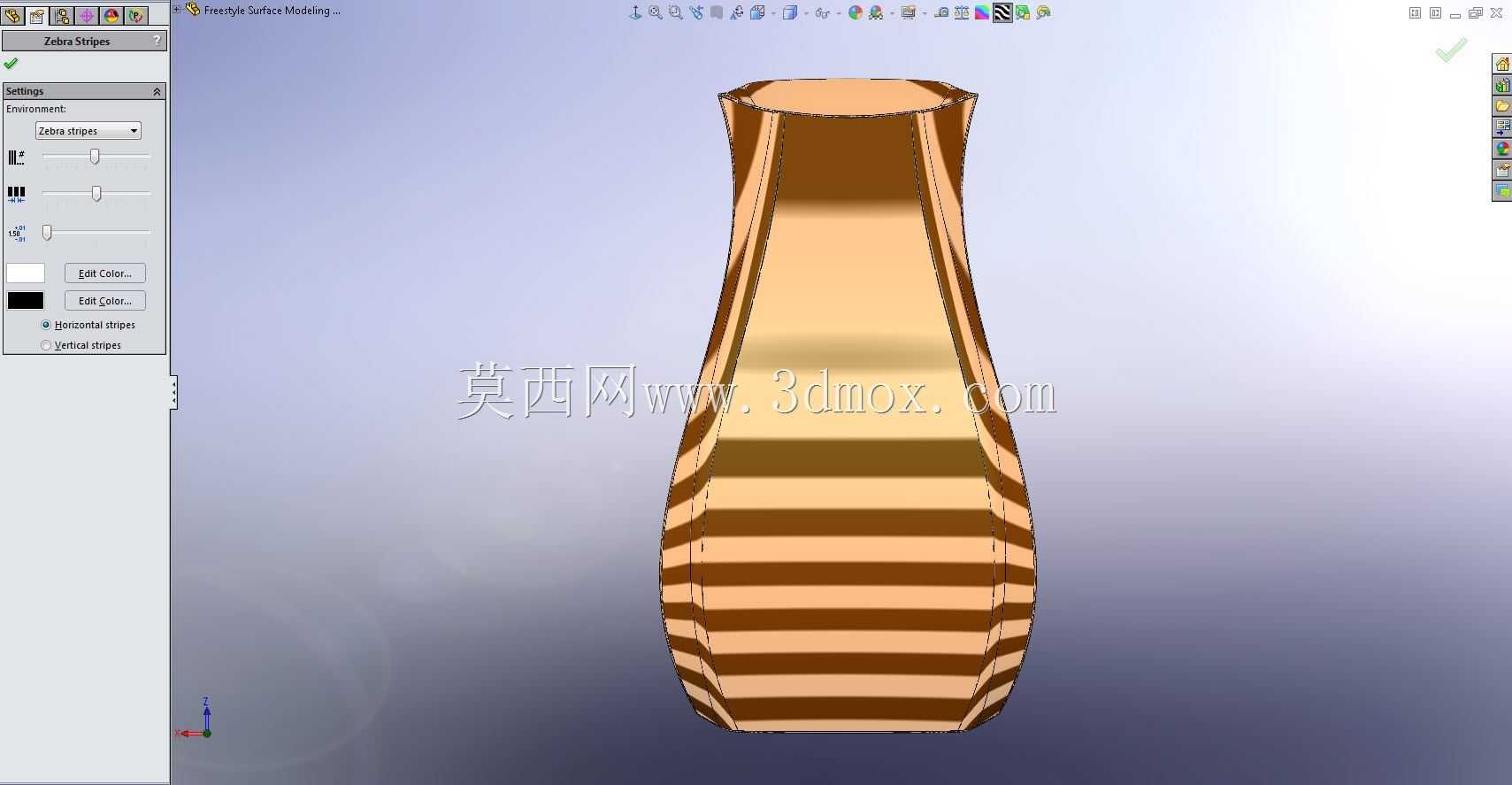

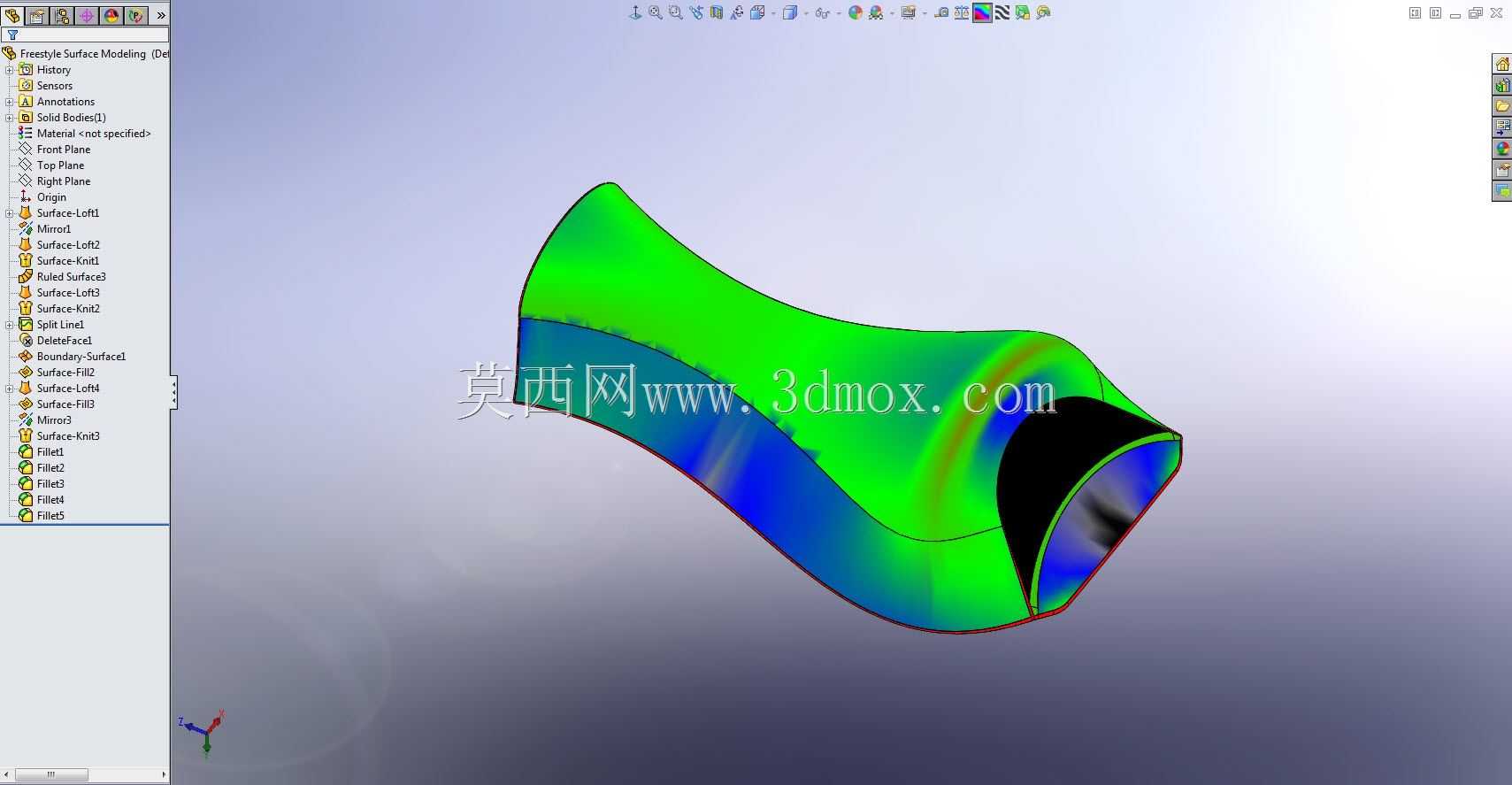

这类自由曲面异形结构的建模练习，核心是帮助结构设计人员掌握复杂曲面的构建逻辑，在实际工业设计场景中，这类曲面处理能力广泛应用于手持设备外壳、人体工学操作件、小型设备包覆件、消费类产品外观件的开发环节，很多需要兼顾握持手感与外观流线型的零部件，都需要用到这类自由曲面的构建方法。做这类曲面建模时，首先要理清曲面的拆分逻辑，不能直接用单一曲面去拟合整个异形轮廓，要先根据曲面的曲率变化趋势划分曲面块，先从基础平面草绘入手，搭建出控制曲面走向的关键3D曲线，这些曲线的控制点位置直接决定了后续曲面的顺滑程度，搭建曲线时就要提前考虑相邻曲面的衔接约束，避免后续出现曲面褶皱、曲率突变的问题。曲面拼接环节，相切约束与曲率约束的使用场景要区分开，对于外观可见、需要手感顺滑的衔接位置，要采用曲率连续约束，保证曲面过渡处没有明显的棱线触感，而对于内部贴合或者非外露的衔接位置，采用相切约束即可减少建模运算量，也能满足使用需求。曲面分割命令的使用要配合曲面的分块逻辑，在曲率变化的拐点位置进行分割，避免单张曲面跨度过大导致的曲面变形，分割后的曲面块要逐一检查曲率梳的走向，确保相邻曲面的曲率变化是连续过渡的。曲面填充时要根据不同的边界条件设置对应的填充参数，对于封闭的四边边界，优先采用放样或者边界曲面命令生成基础面，再通过控制点调整来匹配造型需求，对于三边或者不规则边界，要先补做辅助线拆分边界，转化为规则的四边面再进行构建，避免填充面出现扭曲。边界表面的质感控制要结合实际产品的使用需求，比如需要做哑光喷涂的外观面，曲面的曲率变化要平缓，避免出现光影突变导致喷涂后外观瑕疵，而需要做高光面的零部件，要逐面检查曲面的G2连续性，确保高光反射线条是顺滑无断点的。建模过程中还要考虑后续的结构落地，这类异形曲面件如果采用注塑加工，要提前预留拔模斜度，曲面的壁厚要保持均匀，避免出现壁厚突变导致的注塑缩痕，安装边界的位置要在曲面构建完成后提前做安装位的让位设计，保证后续装配时不会出现干涉，安装面的平面度要控制在合理公差范围内，确保和内部支撑结构能够完全贴合。
