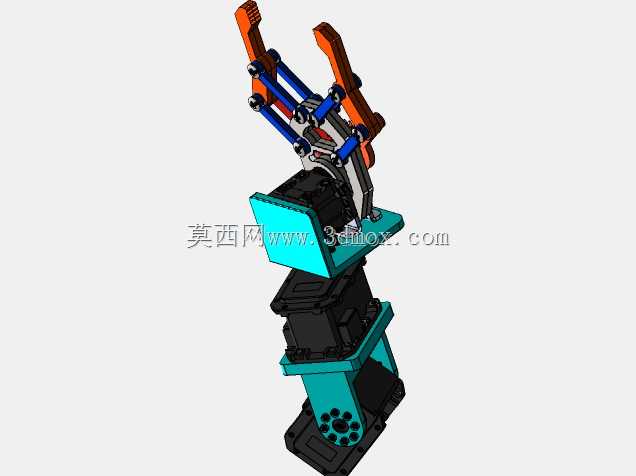

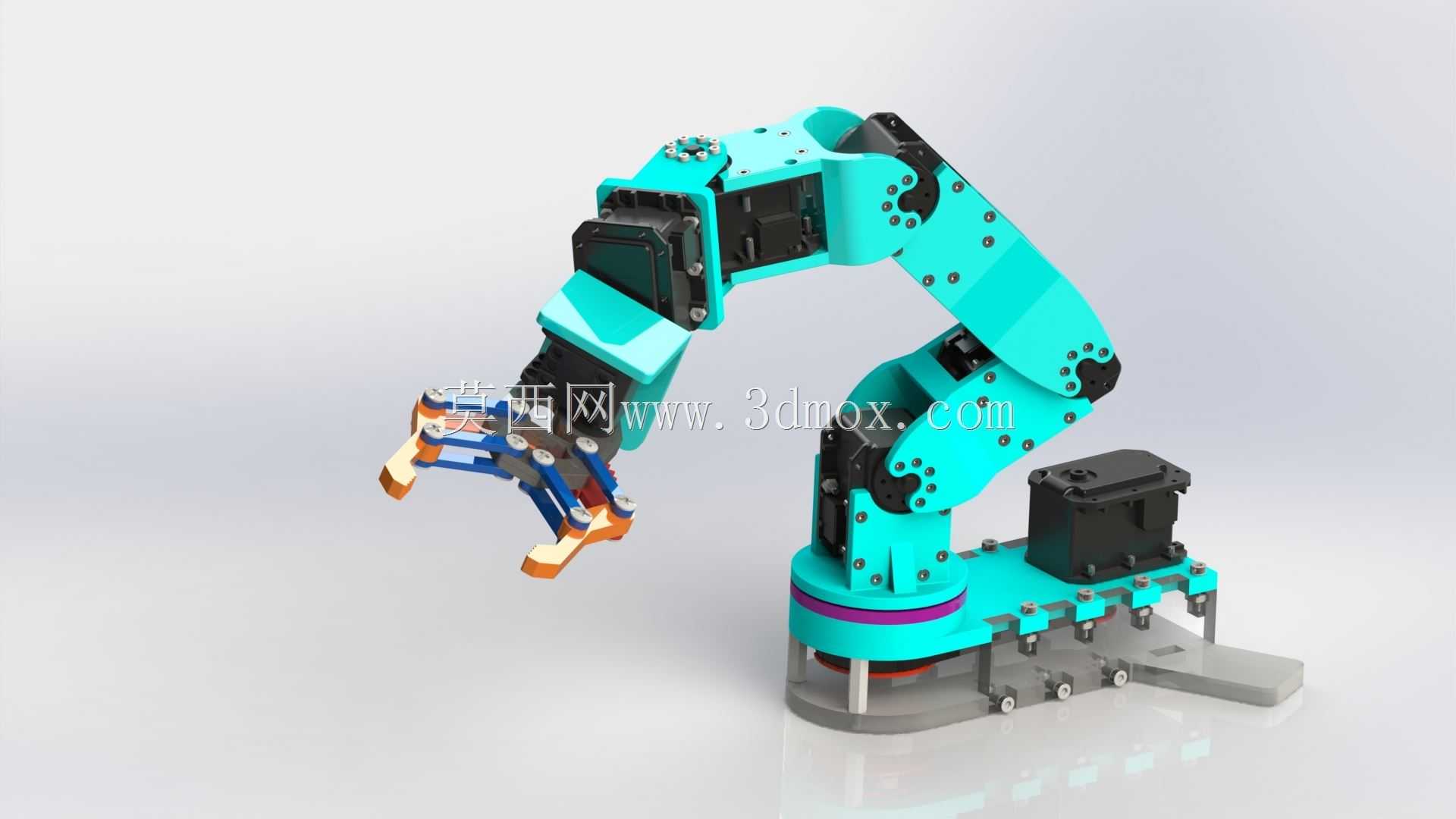

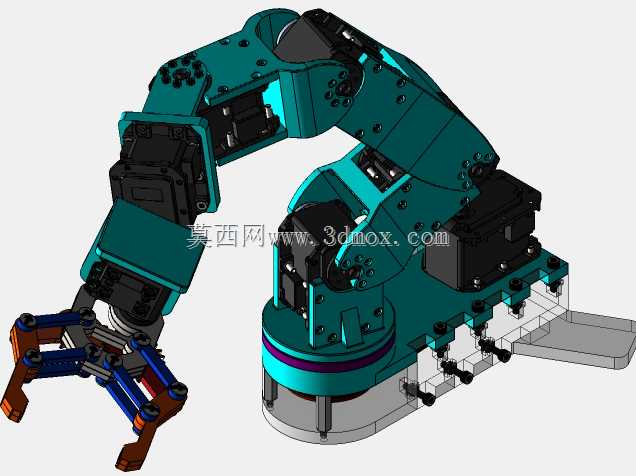

六自由度带夹爪伺服机械臂结构设计

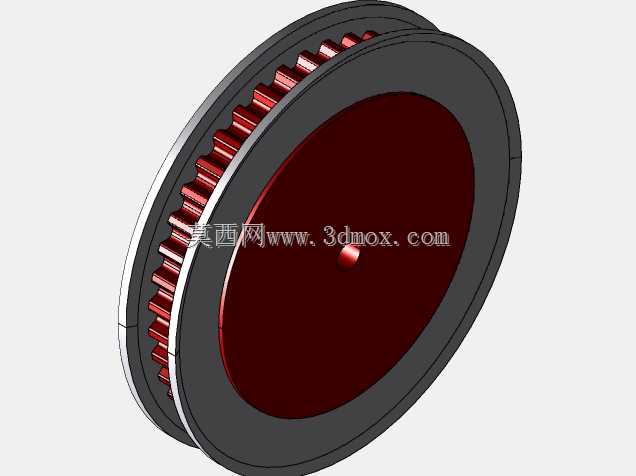

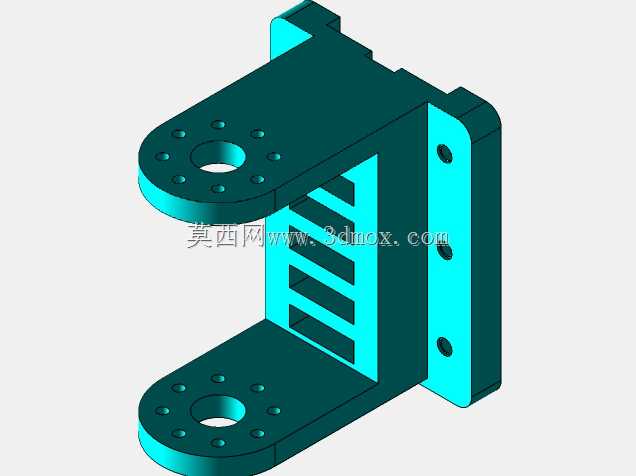

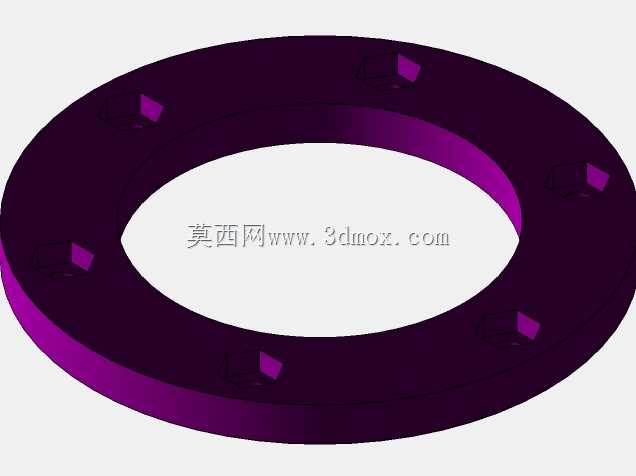

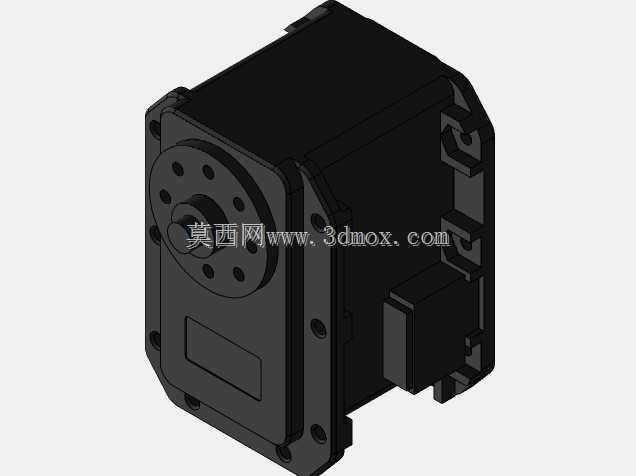

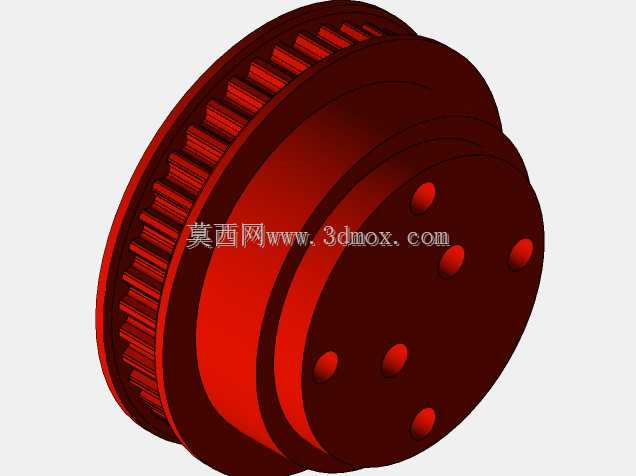

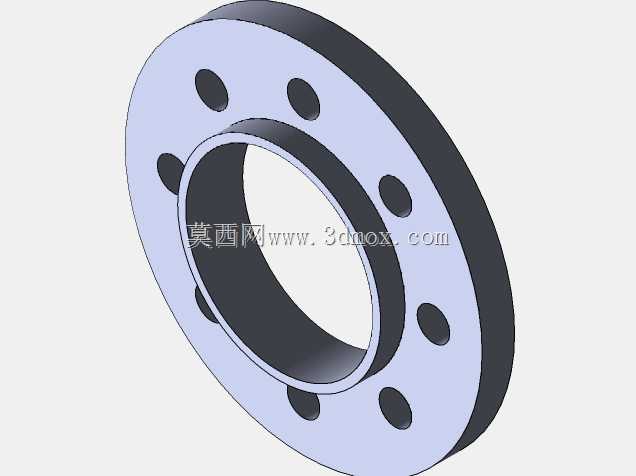

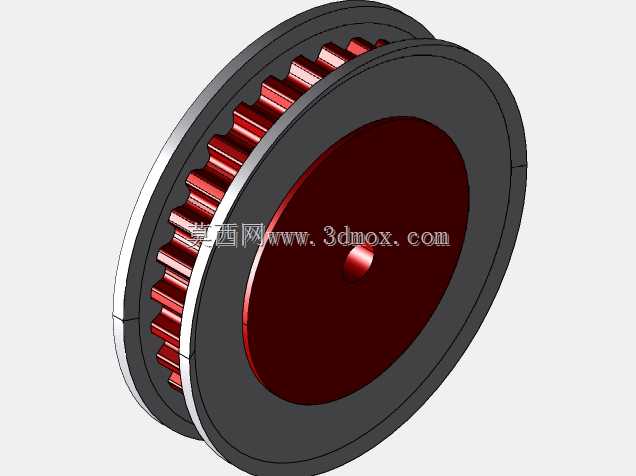

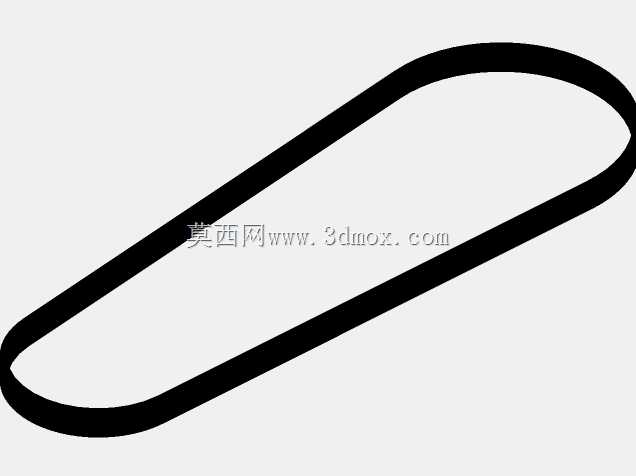

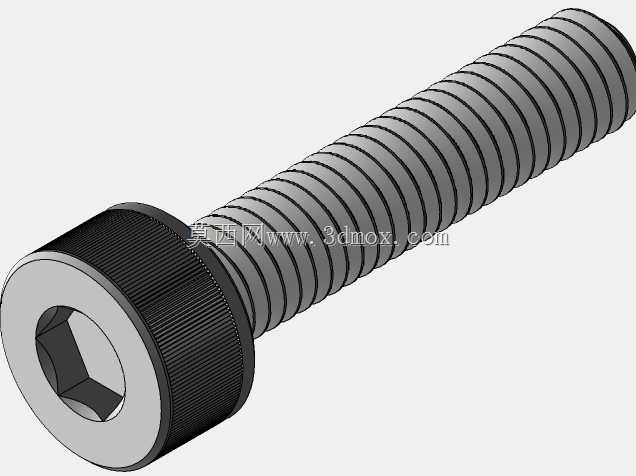

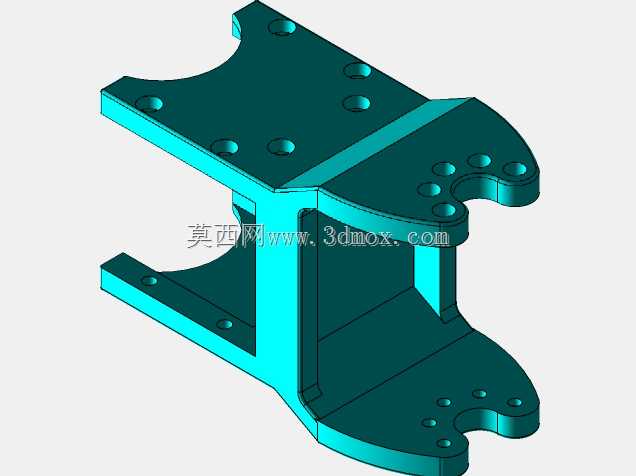

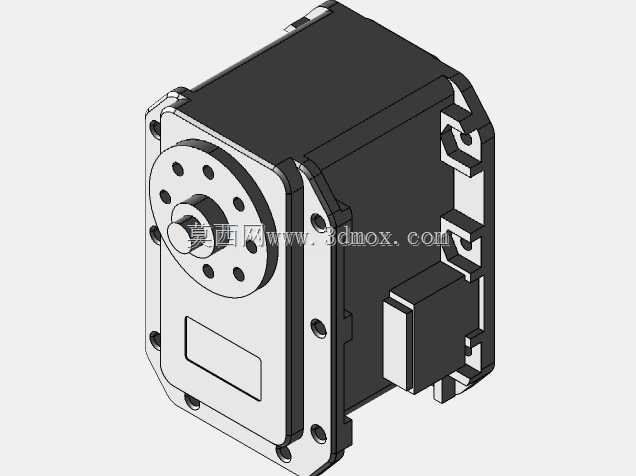

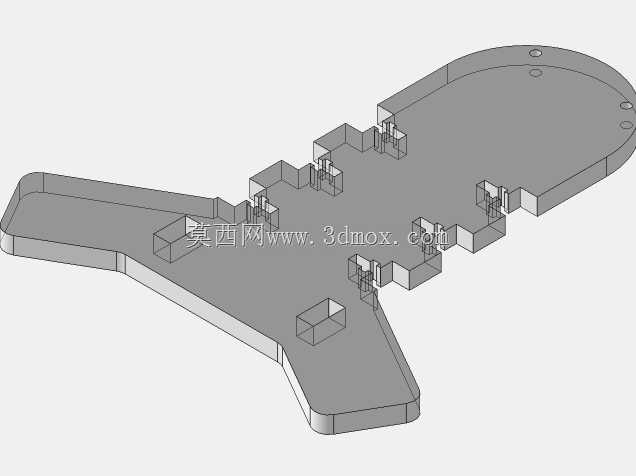

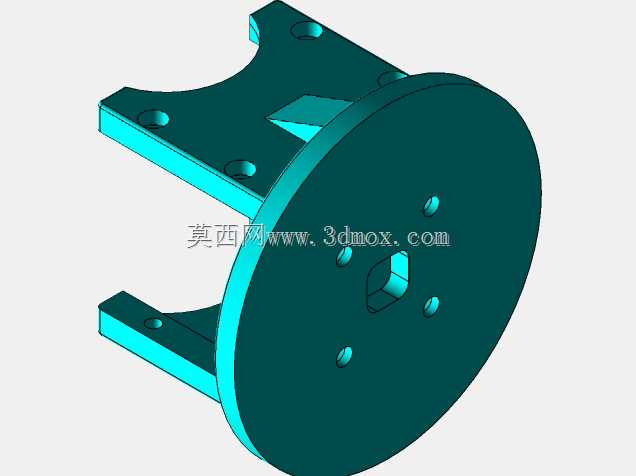

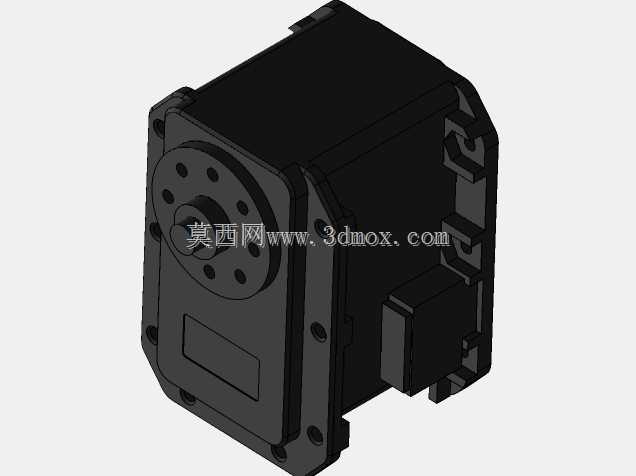

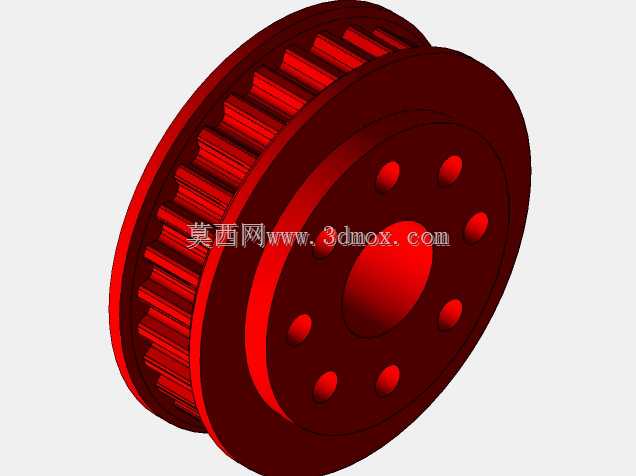

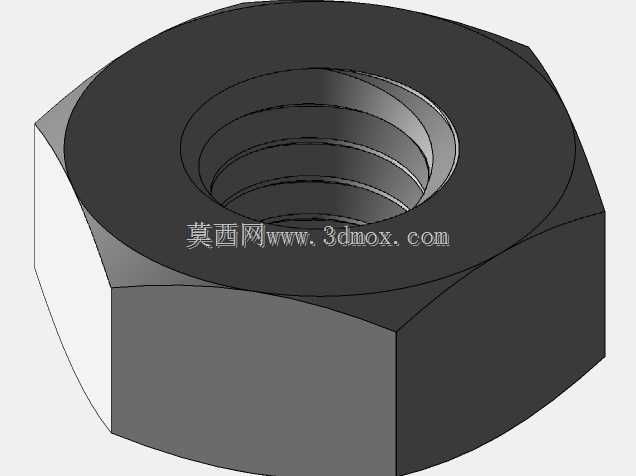

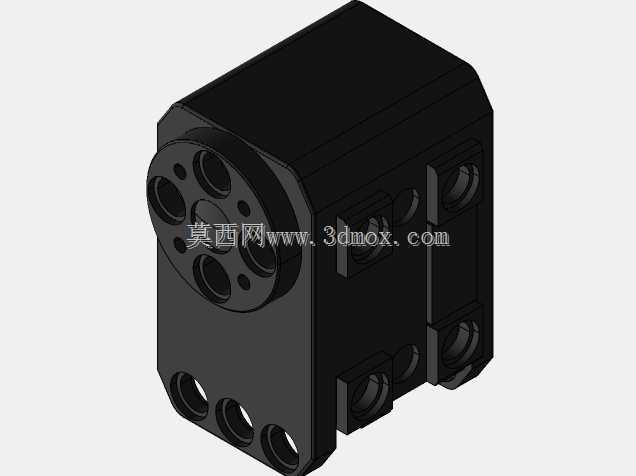

　　这款六自由度伺服机械臂的设计，核心面向教学实训、小型工件分拣、轻载装配工位的作业需求，整体结构围绕紧凑安装、动作灵活的目标搭建，底座采用平板式安装结构，可直接通过螺栓固定在工作台面或者流水线侧方支架上，安装边界预留了足够的紧固件操作空间，不需要额外定制复杂的转接安装座，适配多数常规工业实训台、轻型装配线的安装尺寸要求。底座内部集成了旋转关节的传动结构，采用同步带传递舵机动力，既可以降低关节回差，也能将驱动元件的重量集中在底座区域，提升臂体运动时的整体稳定性，避免上部臂段负载过重导致的抖动问题。臂体的六个关节全部采用伺服驱动单元，分别对应腰转、肩摆、肘摆、腕转、腕摆、夹爪开合的动作维度，每个关节的连接法兰都做了定位止口设计，

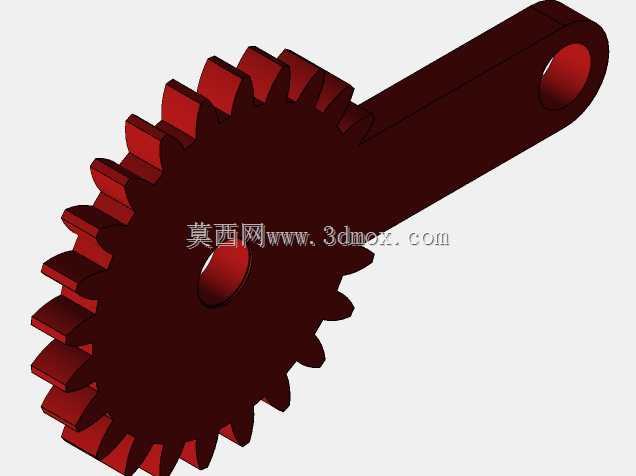

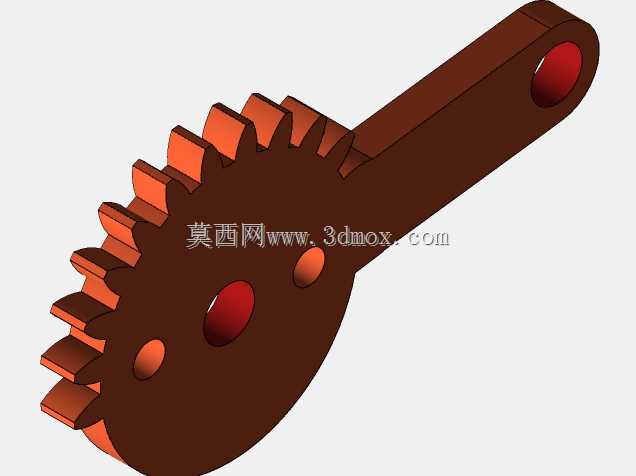

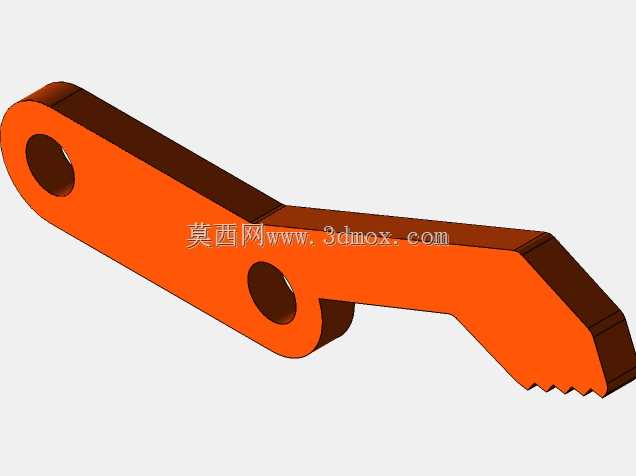

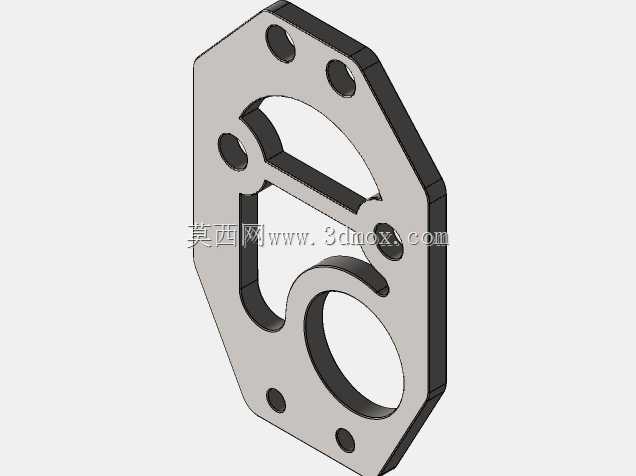

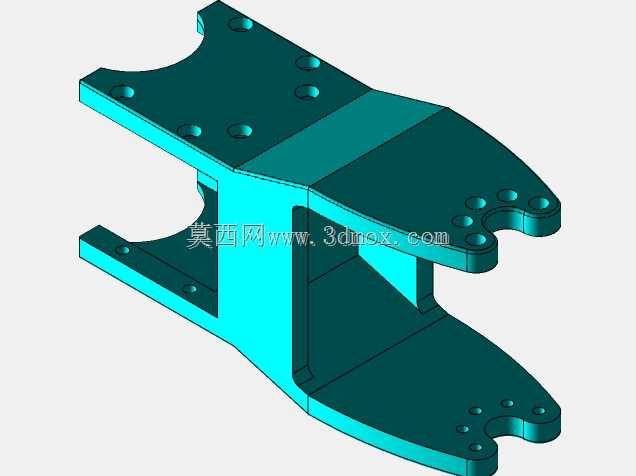

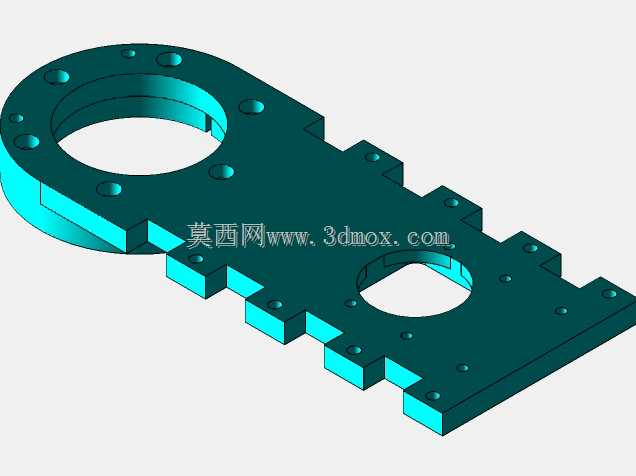

　　装配时不需要反复调整同轴度，能有效降低装配调试的时间成本，关节处的走线全部预留了内部穿线通道，避免臂体往复运动时线缆外露被剐蹭拉扯，提升长期运行的可靠性。末端执行器采用自适应夹爪结构，夹指做了弧度适配设计，可夹持规则形状的小型五金件、塑料件，也能适配部分异形工件的抓取需求，夹爪的开合行程覆盖了常见小型工件的尺寸范围，不需要频繁更换末端执行器就能完成多品类小件的搬运作业。从设计思路上看，整体臂段采用轻量化的板式拼接结构，在保证结构刚度的前提下尽可能降低运动部件的自重，每个关节的运动限位都做了物理挡块设计，避免软件控制失效时臂体超行程运动造成碰撞损坏，各臂段的长度比例经过反复调校，在额定负载下的运动半径可覆盖前方扇形作业区域，

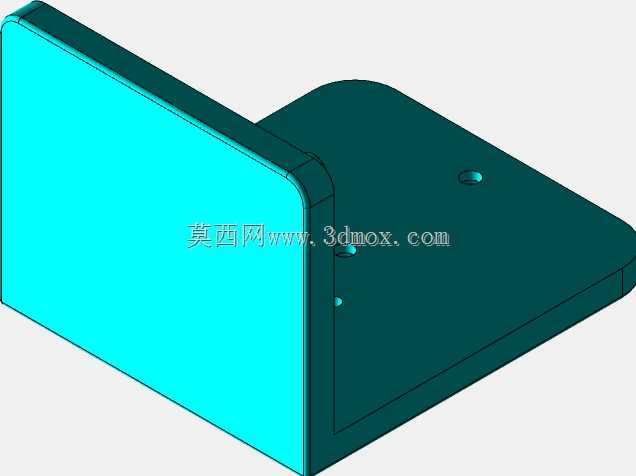

　　满足小型工位的作业覆盖需求，不会出现臂展过长导致末端负载能力不足的问题。关节处的伺服单元安装位做了快拆结构设计，后期维护更换驱动元件时不需要完全拆解整个臂体，只需要拆卸对应关节的盖板即可完成更换作业。底座的侧边预留了电控元件的安装空间，可直接放置驱动控制板、接线端子等元件，整体集成度较高，不需要额外搭配独立的电控柜，适合空间有限的教学工位、桌面型装配站点使用。臂体的运动路径设计上，各关节的运动范围做了合理分配，既保证作业覆盖范围，也避免相邻臂段运动时出现干涉，夹爪末端的重复定位精度可满足小型工件的分拣、上下料、简单装配的精度要求，整体结构没有采用复杂的定制加工件，多数结构件可通过常规的板材切割、钻孔工艺完成加工，加工门槛低，适合用于机械结构教学演示、小型自动化项目的二次开发基础载体，使用者可根据自身的作业需求，更换不同形式的末端执行器，拓展涂胶、搬运、码垛等不同的作业功能。
