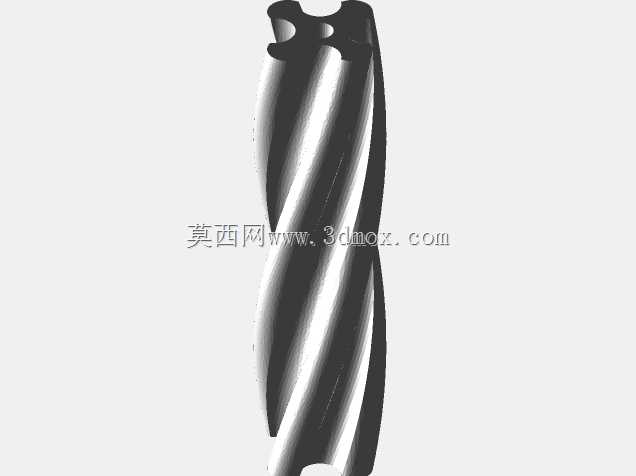

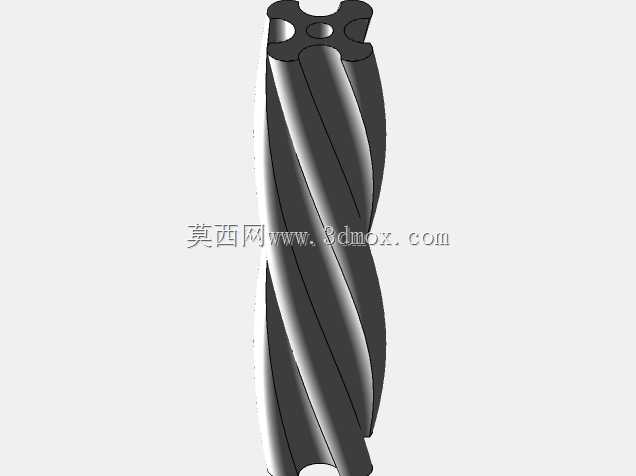

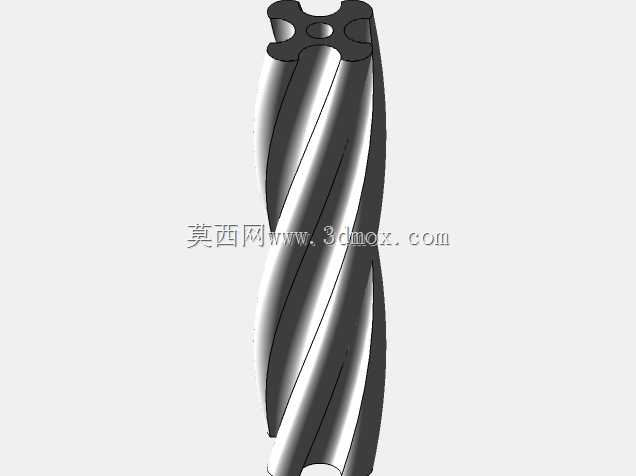

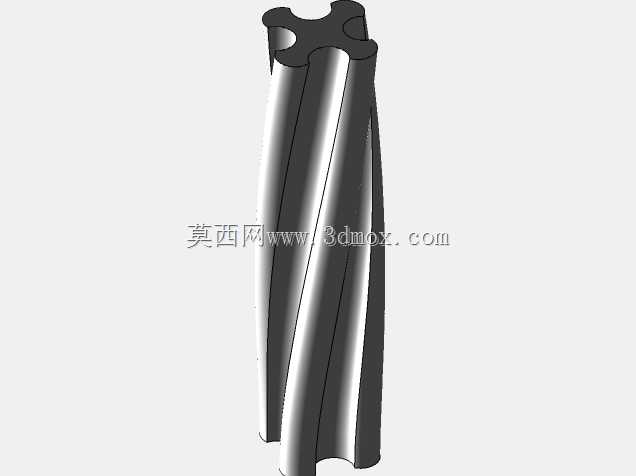

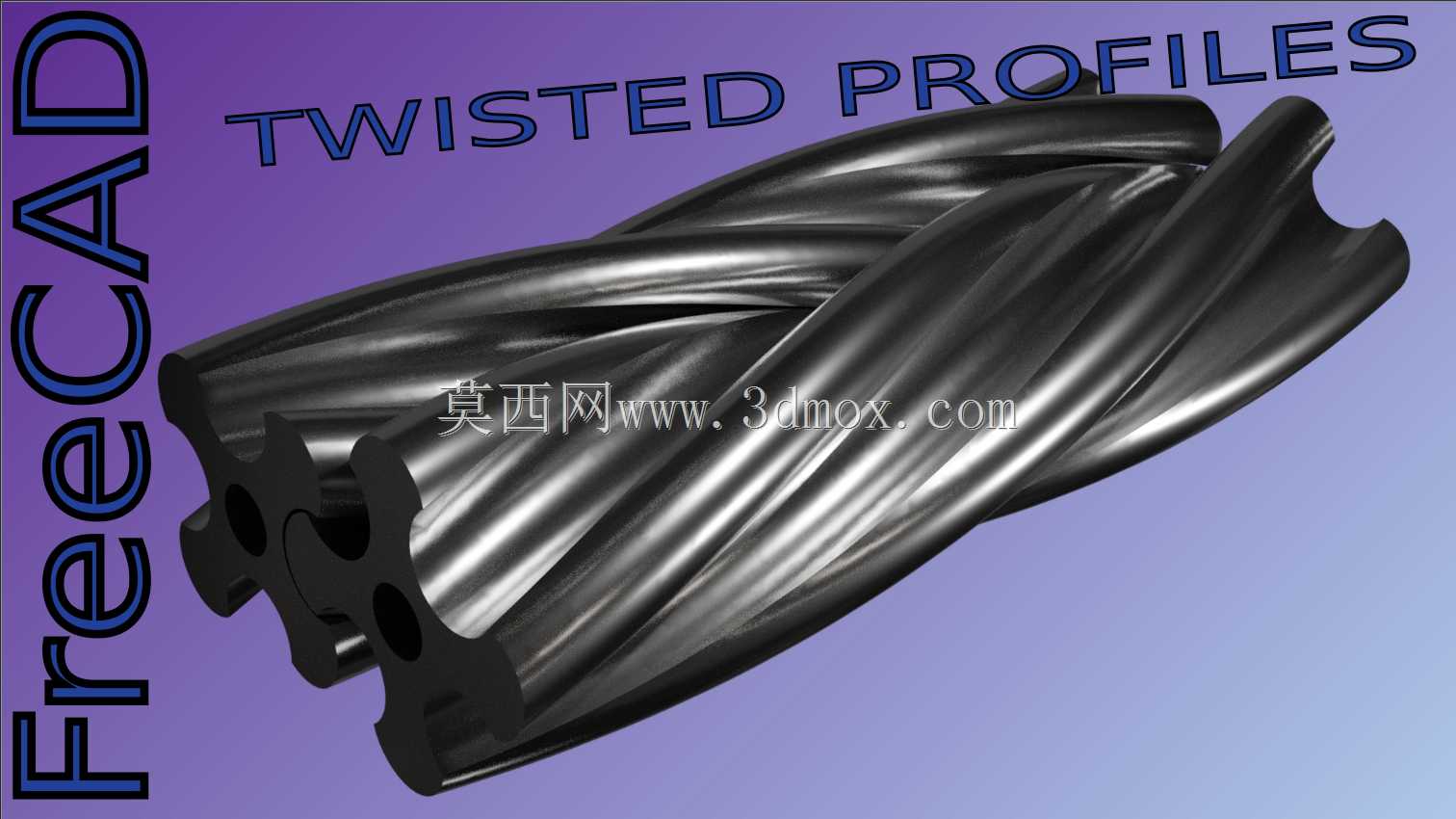

FreeCAD设计的扭曲型增压器波瓣结构

这类扭曲型波瓣结构，核心应用场景集中在内燃机进气增压系统、工业高压鼓风设备以及螺杆式流体输送装备中，在车用涡轮增压器的压气机端，该结构负责对进入气缸的空气进行预压缩，通过特殊的扭曲曲面造型，在高速旋转过程中实现气流的连续加压，相比传统直叶片结构，能有效降低气流在叶道内的分离损失，提升压气机在宽转速区间的工作效率，减少增压滞后现象。在工业鼓风机领域，同构型的扭曲转子可用于输送含尘气体或者高压工艺气体，曲面的连续过渡特性能够避免气流脉动带来的设备振动，降低运行过程中的气动噪声。

从功能特性来看，该结构采用多瓣式的端面造型，瓣数的匹配设计需要兼顾流量与压比的平衡，相邻波瓣之间的啮合间隙控制是设计核心，间隙过大会导致流体回流降低容积效率，间隙过小则会在热态运行时出现刮擦故障，扭曲的螺旋升角经过匹配设计后，可让转子在旋转过程中实现连续的流体推送，不存在直齿结构的输气脉动问题，出口气流的压力稳定性更优，适合对气流连续性要求高的工艺场景。

设计思路上，首先需要确定端面的波瓣型线，型线的曲率变化需要保证啮合过程中不出现干涉，同时兼顾加工可行性，之后沿轴向按照设定的螺旋角进行扫掠成型，扫掠过程中需要对型线进行连续的角度扭转，保证每一个截面的型线相位沿轴向均匀变化，避免出现局部曲率突变导致的应力集中。结构的中心设置有安装轴孔，轴孔周边的加强结构需要匹配转子运行时的离心力载荷，避免高速旋转时出现结构变形，波瓣的外缘型线需要和壳体的内壁型线精准匹配，保证运行时间隙均匀，减少泄漏损失。

从安装边界来看，该类转子的轴向长度需要匹配壳体的内腔深度，两端的轴颈尺寸需要和支撑轴承的内径适配，安装时需要保证转子和壳体的同轴度，避免运行时出现偏磨，转子的动平衡等级需要达到高速旋转设备的要求，在加工完成后需要对整体进行动平衡校正，去除不平衡量，避免高速运行时的振动超标。端面的连接结构需要和驱动轴可靠连接，传递扭矩的同时保证相位准确，多转子配对使用时，需要保证同步齿轮的相位匹配，让相邻波瓣之间的啮合间隙在全周范围内保持均匀，避免运行时出现碰撞。在螺杆压缩机中应用时，该类结构的型线密封性直接决定设备的容积效率，扭曲角度的设计需要兼顾内压缩比的需求，让气体在齿间容积内逐步升压到设计压力后再排出，减少排气过程中的能量损失。
