3D打印机用绕线式弹性联轴器结构设计

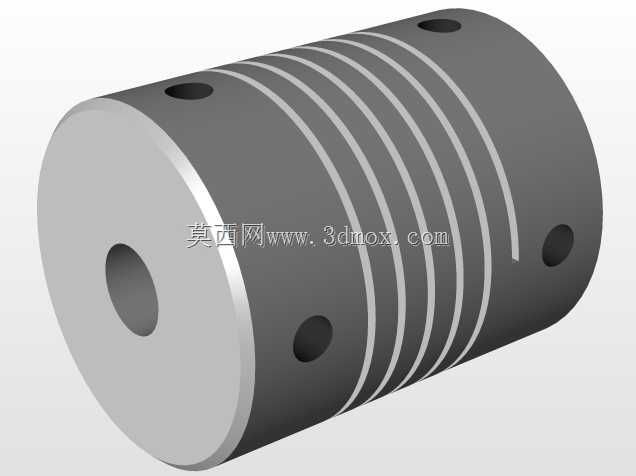

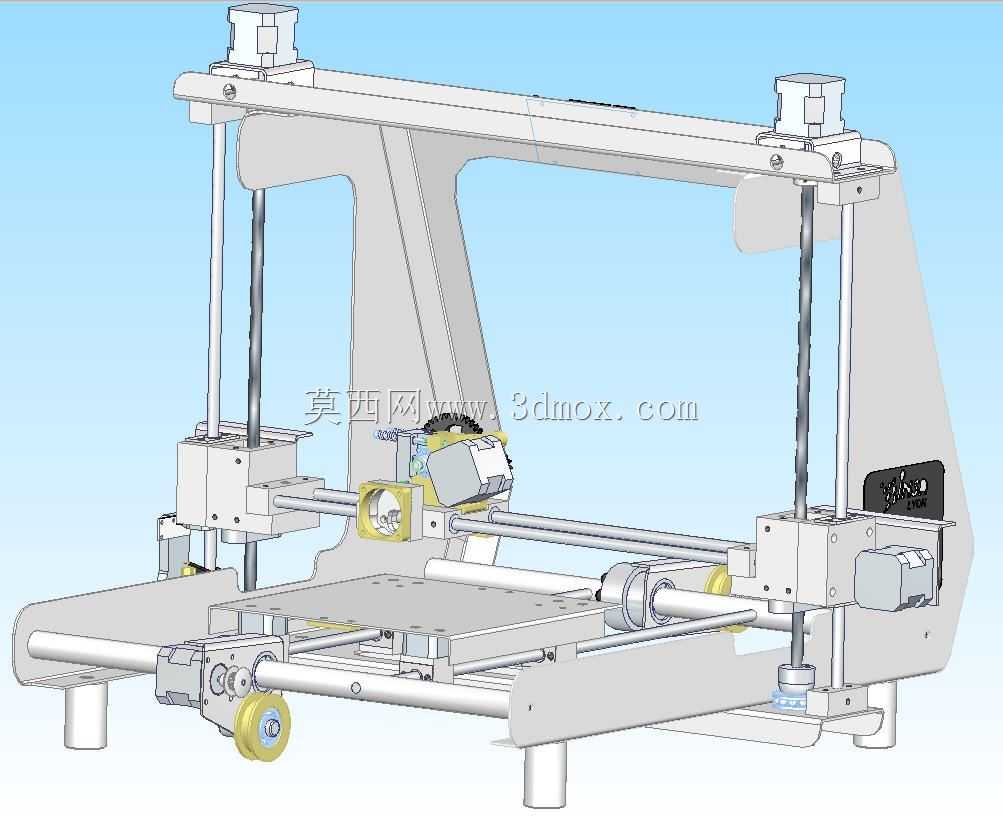

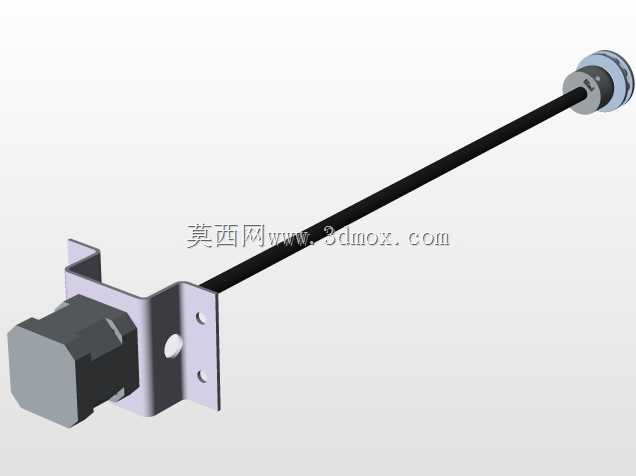

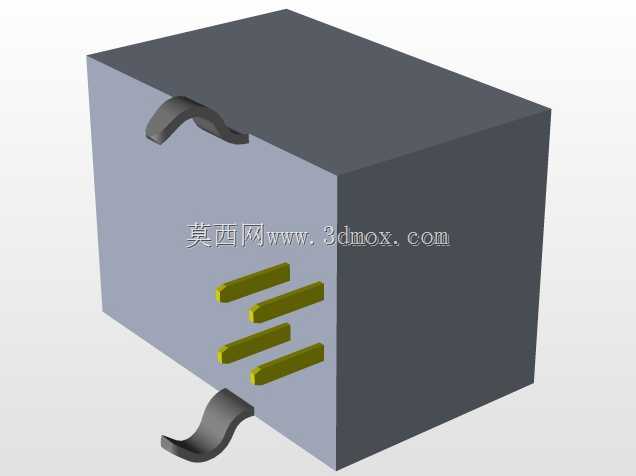

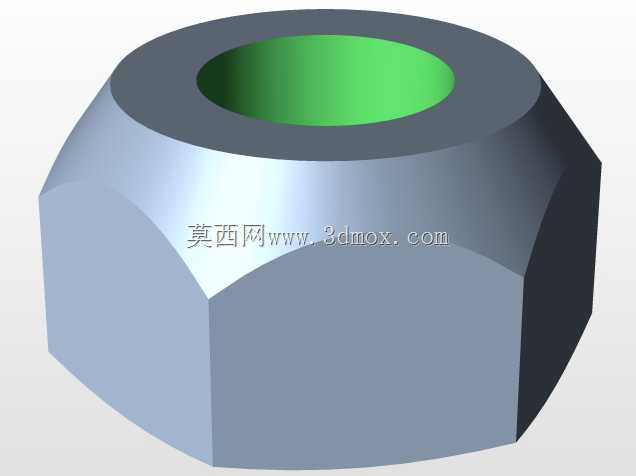

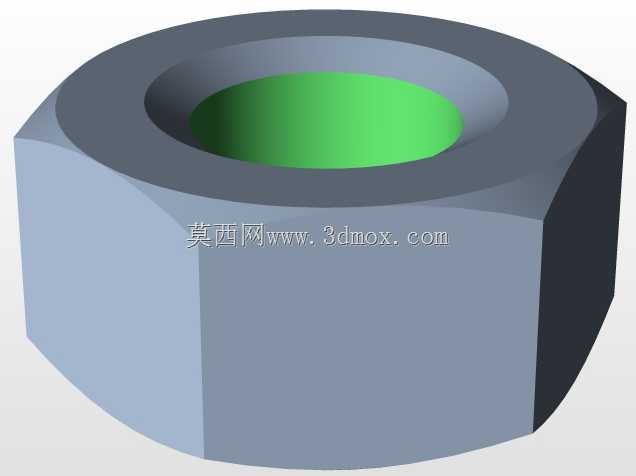

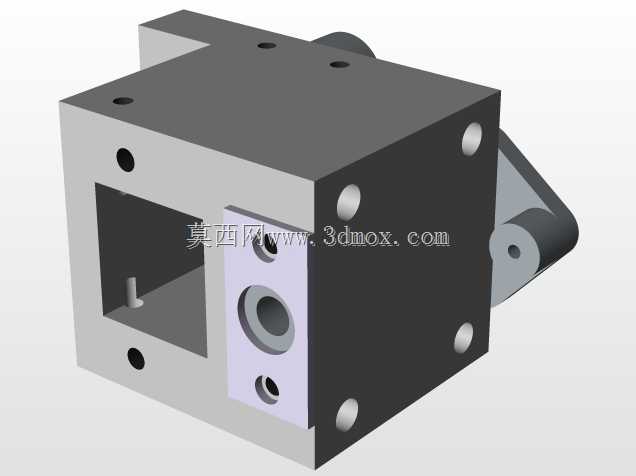

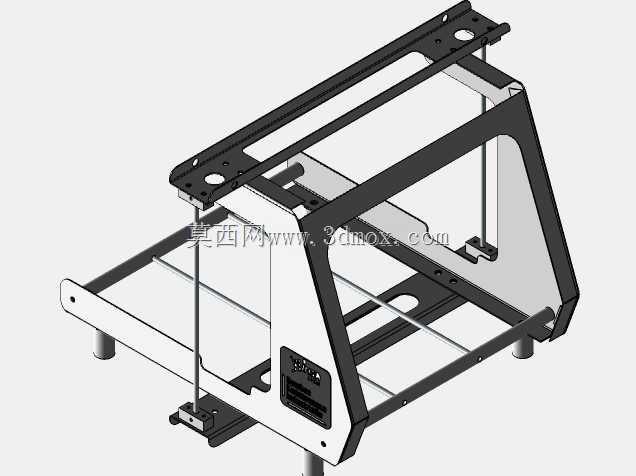

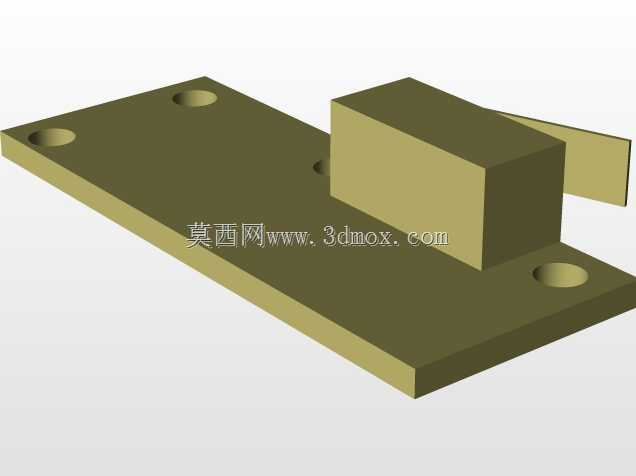

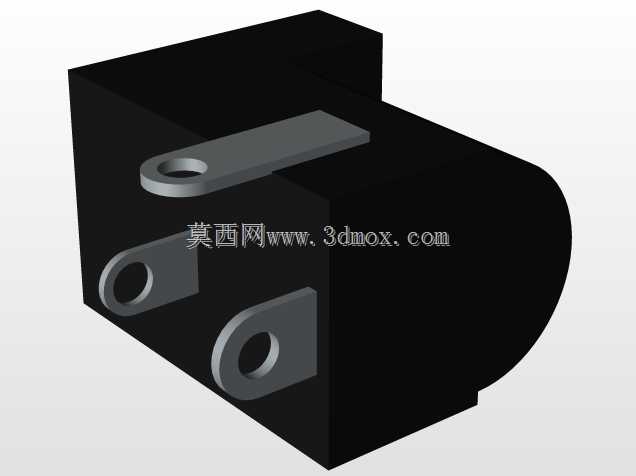

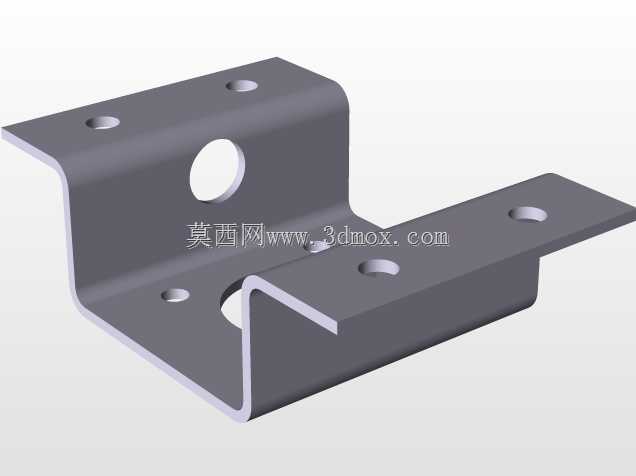

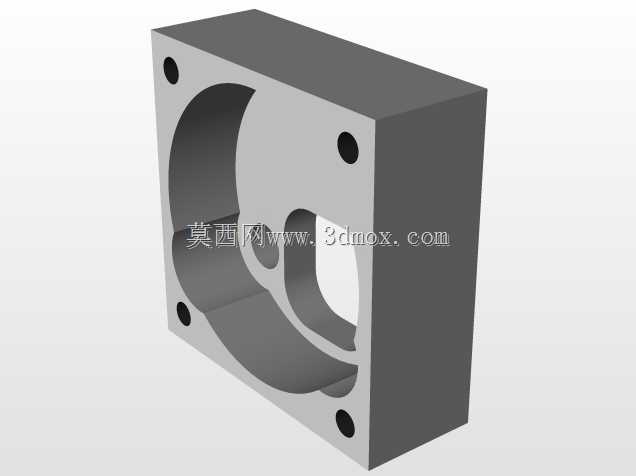

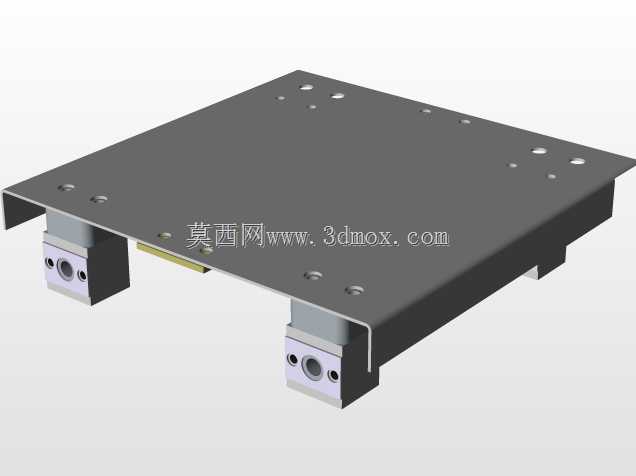

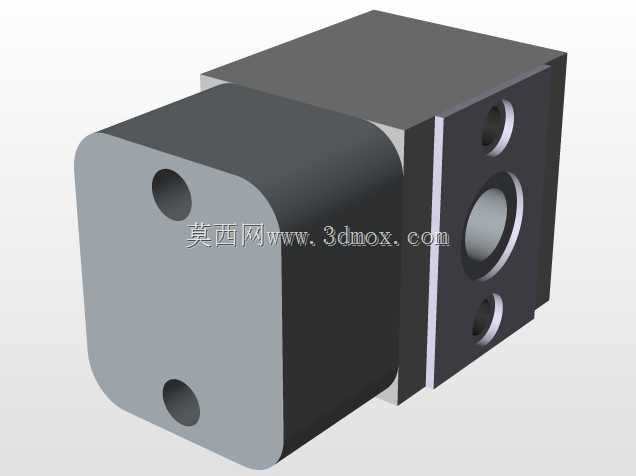

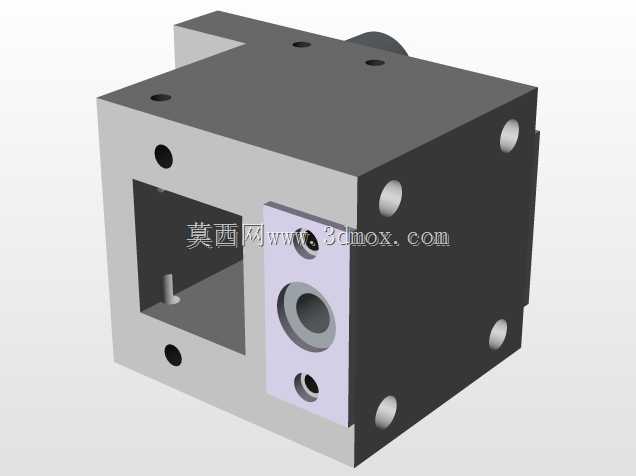

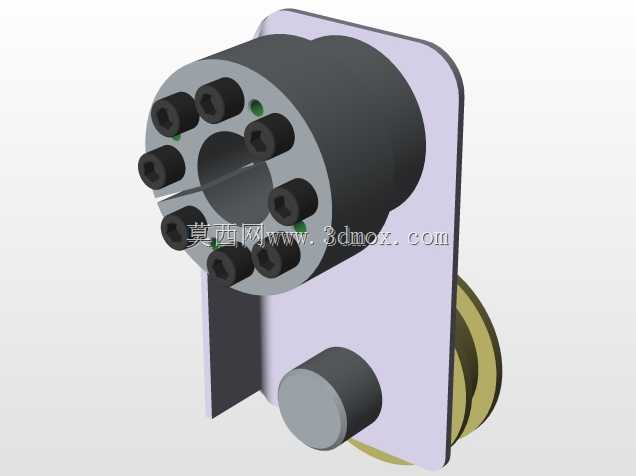

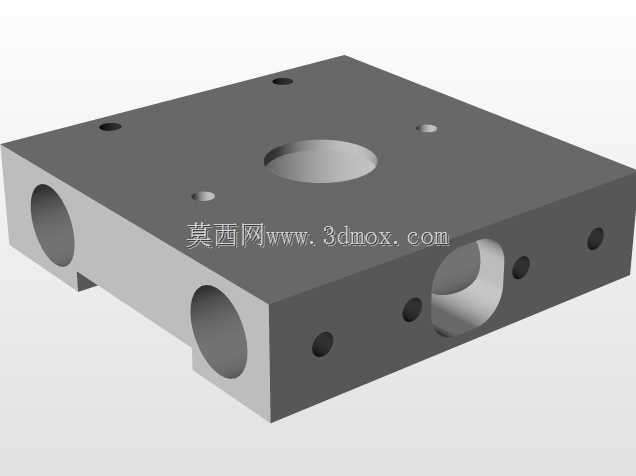

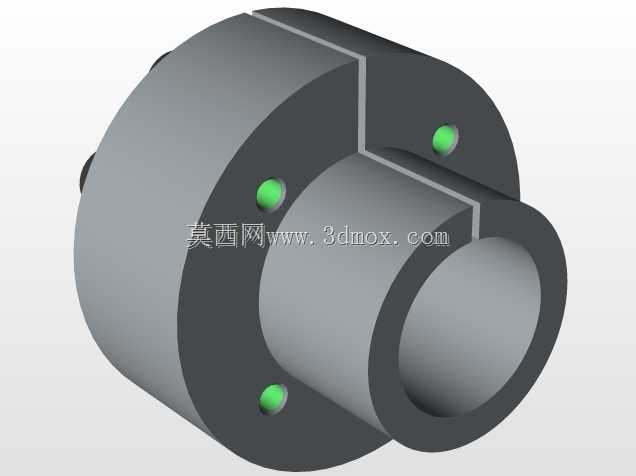

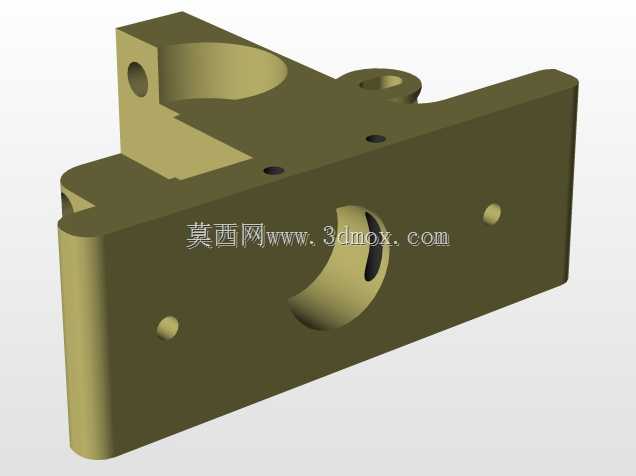

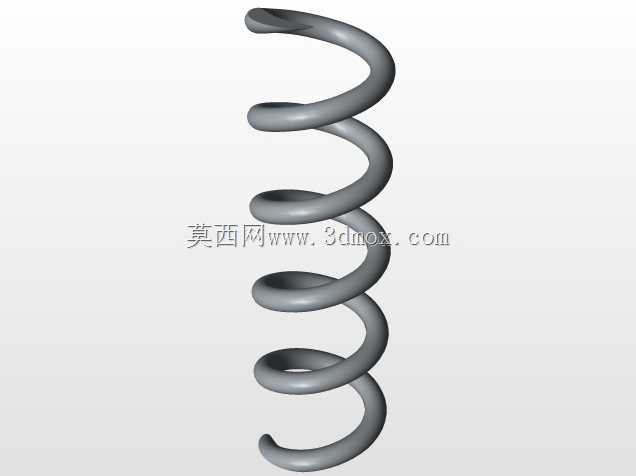

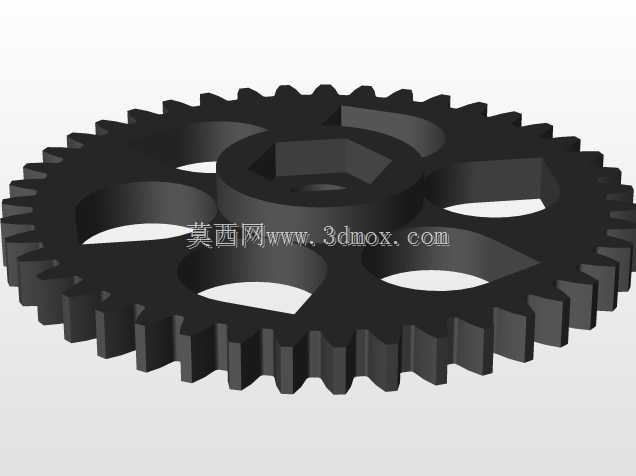

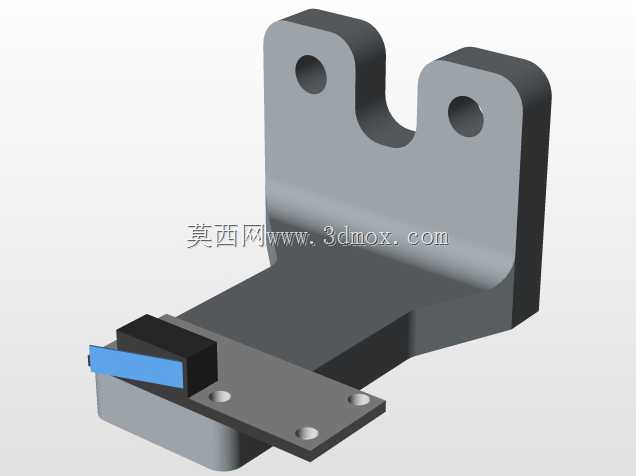

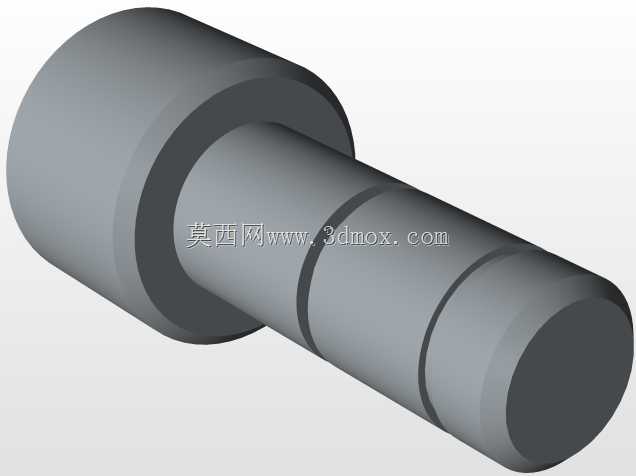

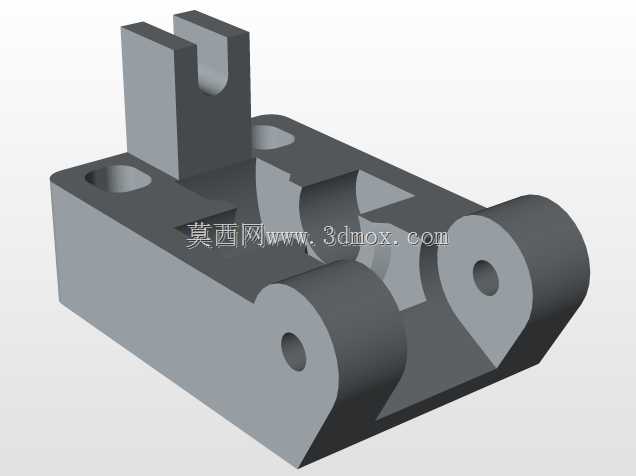

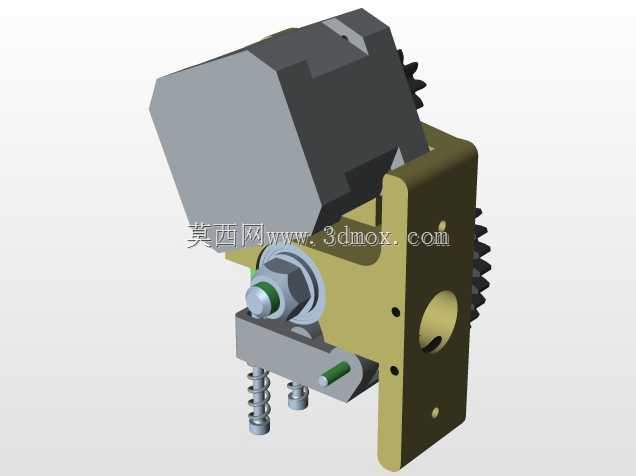

这款绕线式弹性联轴器主要面向桌面级FDM 3D打印机的进给传动系统设计，核心作用是连接步进电机输出轴与传动丝杆，补偿两轴间因加工装配误差产生的径向、角向与轴向偏差，避免传动过程中出现卡滞、抖动问题，保障打印过程中送料与轴系运动的平顺性。从结构设计逻辑来看，主体采用圆柱一体式结构，中间段加工有多道平行的螺旋切槽，通过切槽部位的弹性形变来吸收安装偏差与传动冲击，相比传统的刚性联轴器，不需要极高的同轴度装配要求，能大幅降低桌面级设备的装配调试难度，同时切槽的均匀排布也保证了各方向形变补偿能力的一致性，避免单向受力不均导致的传动精度损失。两端的轴孔分别适配步进电机输出轴与T型丝杆的标准安装直径，轴孔侧壁设置有顶丝安装孔，通过紧定螺钉实现轴与联轴器的周向固定，安装时不需要额外的法兰或连接座，直接套入对应轴段锁紧顶丝即可完成装配，整体轴向长度控制在适配桌面级3D打印机X、Y、Z轴安装空间的范围内，外径尺寸也避开了周边型材框架、同步带轮的运动干涉边界，不会额外占用设备内部的走线与散热空间。在实际应用场景中，这类联轴器除了适配REPRAP系列开源3D打印机外，也可用于小型自动化设备的轻载传动工位，比如小型雕刻机的进给轴、桌面级点胶设备的位移轴，只要传动扭矩在额定范围内、轴径匹配即可替换使用。设计过程中重点考量了切槽的深度、宽度与圈数对扭转刚度的影响：切槽过密会导致扭转刚度过低，传动时出现回差影响定位精度，切槽过疏则弹性补偿能力不足，无法有效吸收装配偏差，最终的切槽参数经过反复验证，在保证足够补偿量的同时，将传动回差控制在3D打印精度允许的范围内，两端的金属端盖部分做了加厚处理，避免顶丝锁紧时出现轴孔变形，保证长期使用后的连接可靠性。
