汽车差速器锥齿轮传动结构设计

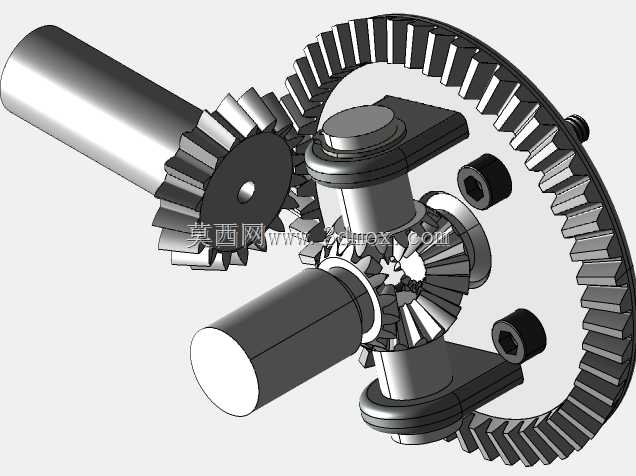

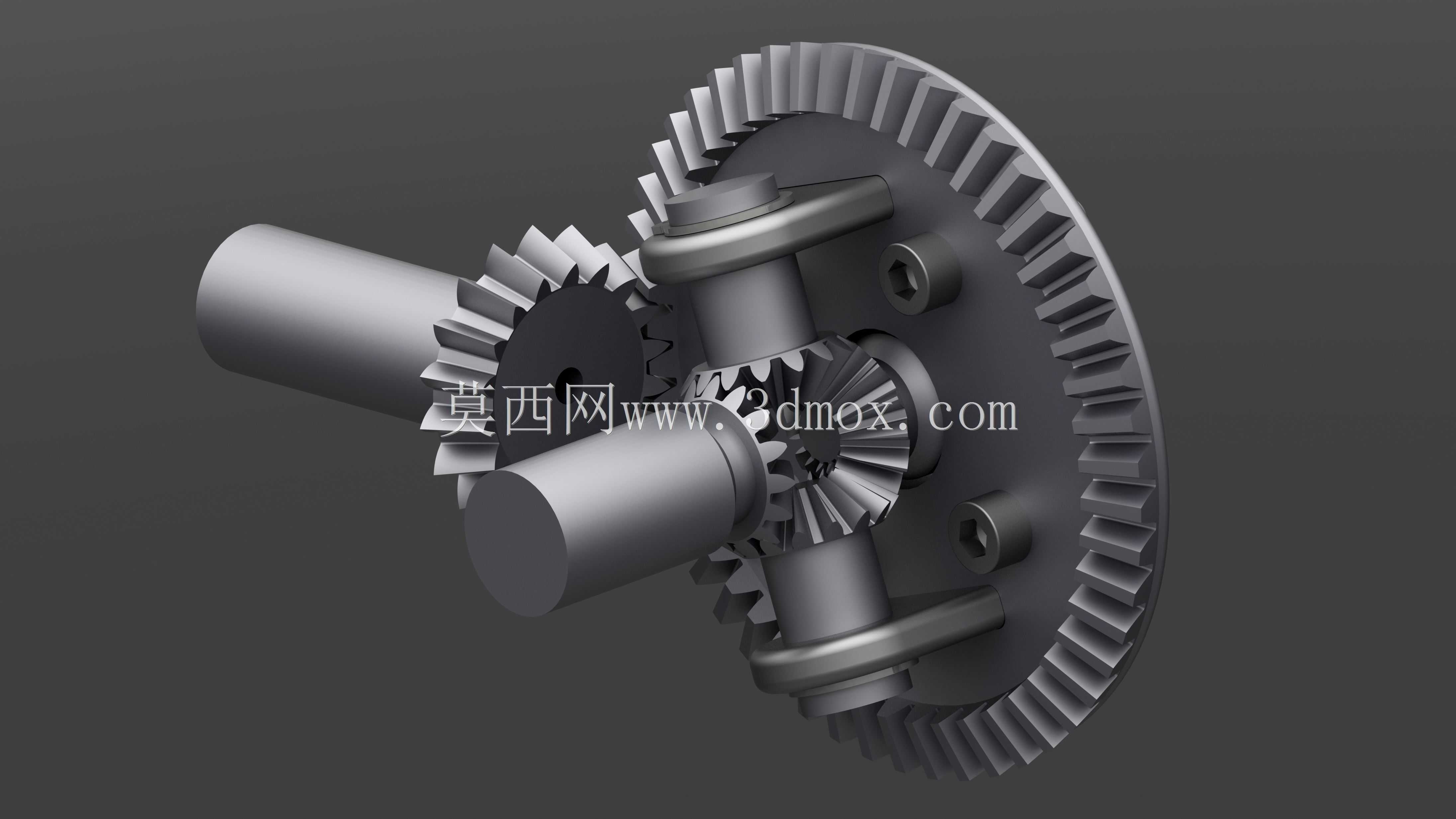

这套差速器锥齿轮传动结构，核心服务于乘用车辆、轻型商用车辆的驱动桥动力分配环节，是车辆转向、非平整路面行驶时保障两侧驱动轮转速差匹配的核心部件，日常工况下需要同时承接主减速器传来的扭矩输入，再根据两侧车轮的实际滚动阻力动态分配输出扭矩，避免轮胎出现滑拖、异常磨损，同时保障车辆转向时的操控稳定性。从结构设计逻辑来看，整套机构以大尺寸从动锥齿轮作为扭矩输入载体，与主减速器主动锥齿轮啮合承接动力后，动力传递至差速器壳体，壳体带动十字轴上的行星齿轮同步公转，当两侧车轮行驶阻力一致时，行星齿轮仅随壳体公转不发生自转，将扭矩等比例传递给两侧与半轴连接的半轴锥齿轮；当车辆转向或单侧车轮遇到低附着路面时，行星齿轮在公转的同时产生自转，允许两侧半轴锥齿轮以不同转速转动，在保证动力持续输出的同时匹配两侧车轮的滚动行程差。设计过程中需要重点考量锥齿轮的啮合齿形参数，齿面采用渐开线锥齿形，啮合间隙控制在合理工程区间，既避免间隙过大导致传动冲击、异响，也防止间隙过小造成齿面润滑不足、高温胶合。安装边界层面，从动锥齿轮的端面跳动、行星齿轮与半轴齿轮的啮合接触印痕需要在装配时做适配调整，差速器壳体两侧的轴承安装位需要匹配驱动桥壳的轴承座尺寸，半轴齿轮的内花键参数需要与对应车型的半轴花键完全适配，十字轴的轴径与行星齿轮内孔的配合间隙需要满足润滑脂存留空间，保障长期运转下的磨损可控。整套传动结构的外形轮廓完全适配传统横置、纵置驱动桥的内部安装空间，不需要额外改动桥壳结构即可实现替换装配，齿轮材质选用常规渗碳淬火合金钢，齿面硬度满足长期大扭矩传递下的抗疲劳要求，行星齿轮背部的推力面设计有减磨垫片，可在长期使用后通过更换垫片调整啮合间隙，降低后期维护成本。实际应用中，这套结构可覆盖多数紧凑型家用燃油车、低速电动车辆的驱动桥差速需求，建模过程中完整还原了齿轮啮合的运动干涉检查边界，可直接用于传动原理演示、新车型差速器结构适配改型的参考基础，也可作为机械原理教学中差速传动章节的具象演示模型，帮助设计人员直观理解锥齿轮差速机构的动力传递路径与装配关系。
