蜗杆与直齿轮啮合传动组件结构

项目分类:3D模型 发布时间:2021-08-31 ID:256539
  • 蜗杆与直齿轮啮合传动组件结构
  • 蜗杆与直齿轮啮合传动组件结构
  • 蜗杆与直齿轮啮合传动组件结构
  • 蜗杆与直齿轮啮合传动组件结构
  • 蜗杆与直齿轮啮合传动组件结构

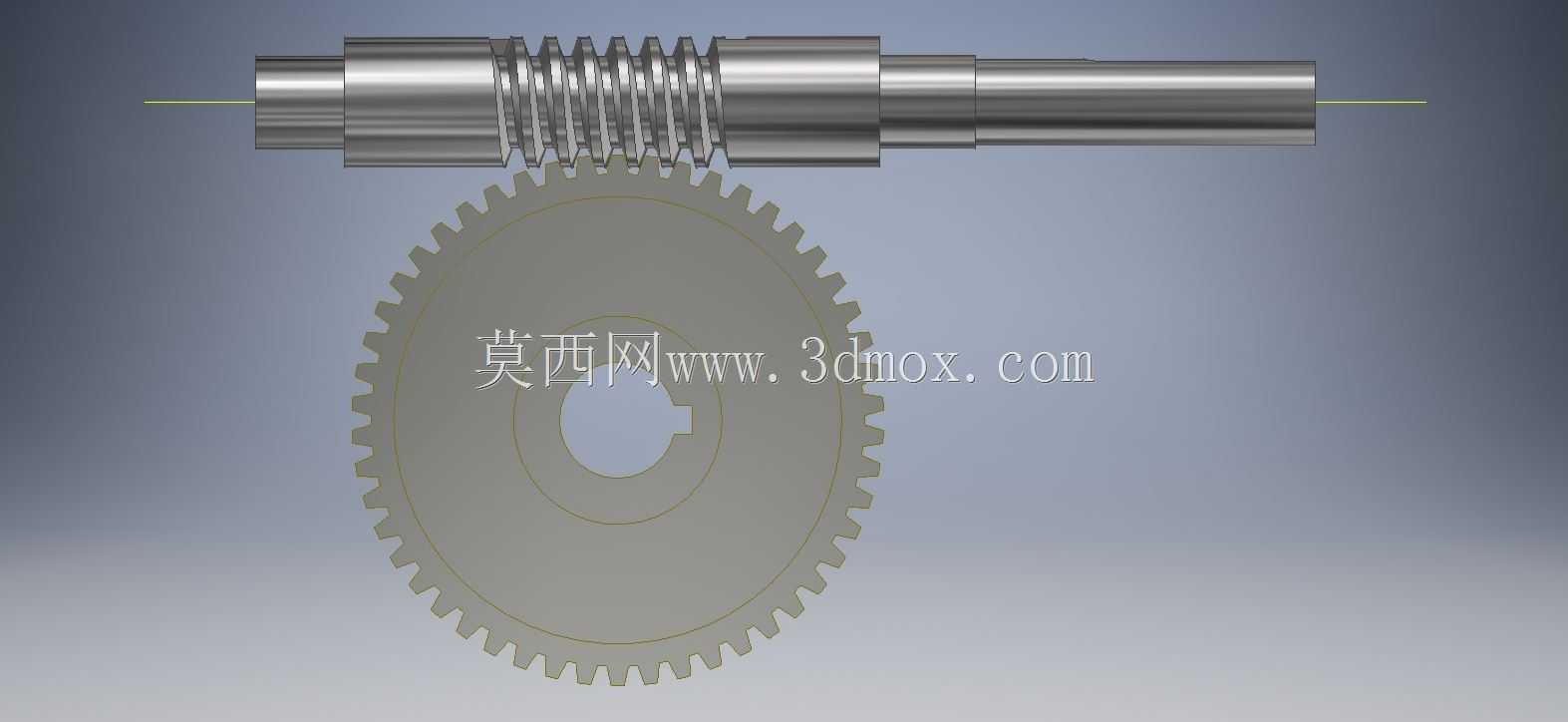

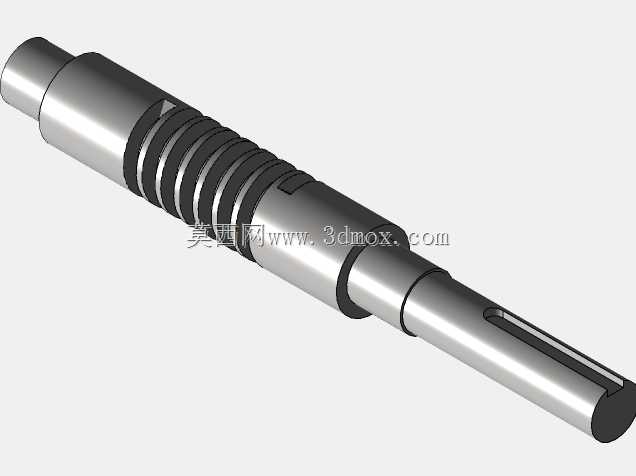

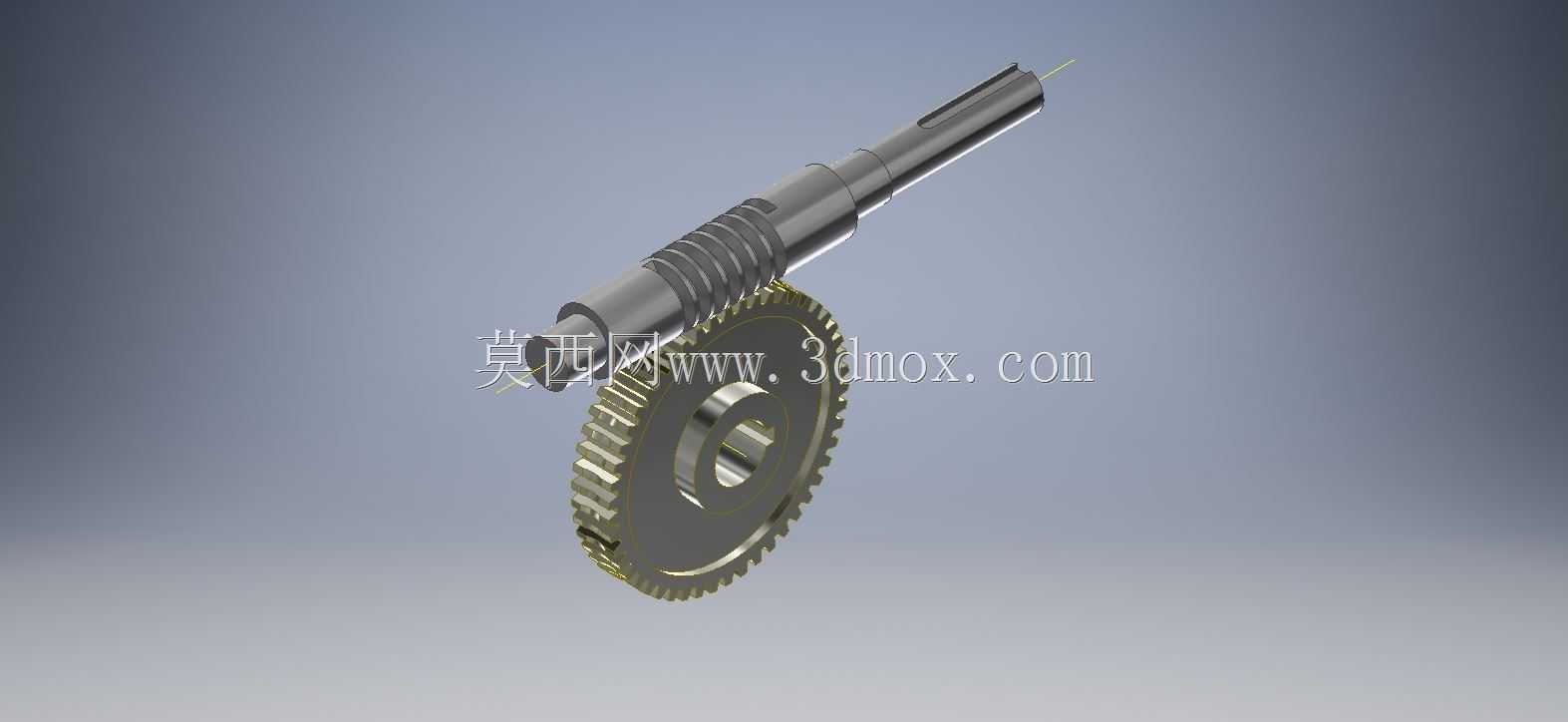

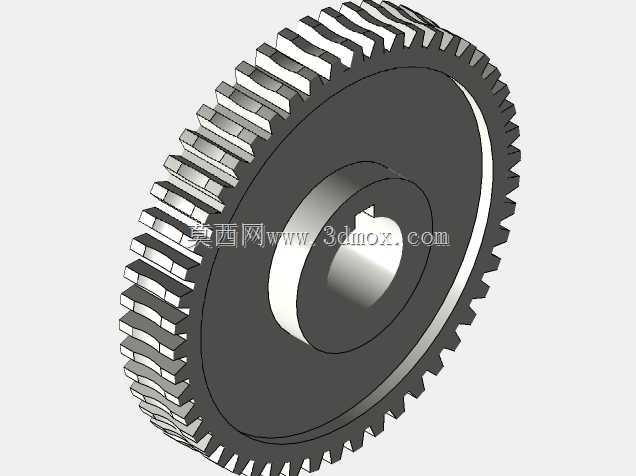

这套蜗杆齿轮传动组件,常见于小空间大传动比的动力传递场景,比如小型输送设备的进给机构、精密微调装置的动力输入端、小型自动化设备的减速单元里都能见到这类结构的身影。实际应用中,这类结构能在交错轴的布局下完成动力传递,不需要额外设置中间换向轮,就能实现输入轴与输出轴空间垂直的动力转向,同时兼顾减速增扭的作用,相比平行轴齿轮组,在同等传动比下占用的安装空间更小,适合布局紧凑的小型设备内部。从结构设计来看,蜗杆部分与输入轴做了一体化设计,轴段上预留了轴承安装位、卡簧槽以及输出端的连接结构,安装时可以直接通过轴承将轴组件固定在设备腔体的轴承座内,轴向定位依靠轴肩与卡簧配合完成,不需要额外设计复杂的轴向固定结构,能减少装配环节的零件数量。配套的直齿轮与蜗杆啮合的齿面做了适配修形,齿轮中心设置了带键槽的安装孔,可直接套装在输出轴上,通过平键传递扭矩,齿轮端面预留了挡圈安装槽,能避免运转过程中齿轮出现轴向窜动。设计这类组件时,首先要确认安装边界的尺寸约束,输入轴的轴向长度要匹配设备腔体的内部深度,两端轴承位的同轴度公差需要控制在合理范围内,避免蜗杆运转时出现偏磨导致啮合噪音过大;齿轮的分度圆直径要和蜗杆的导程匹配,保证啮合侧隙处于合理区间,既不能因为侧隙过大出现传动回程误差,也不能因为侧隙过小导致运转卡滞、齿面磨损加剧。实际选型搭配时,要根据输入端的转速、输出端需要的扭矩核算齿面接触强度,避免长期负载下出现齿面点蚀、断齿的问题,同时要考虑啮合位置的润滑路径,预留注油或者润滑脂填充的空间,保证齿面长期运转的润滑条件,减少磨损带来的精度衰减。这类传动结构的自锁特性也常被用在需要防止反转的机构中,比如小型升降装置的动力端,当蜗杆导程角小于啮合副当量摩擦角时,机构只能由蜗杆带动齿轮转动,无法反向驱动,能省去额外的制动结构,进一步简化设备的整体设计。
