木工画框拼接定位压紧夹具结构

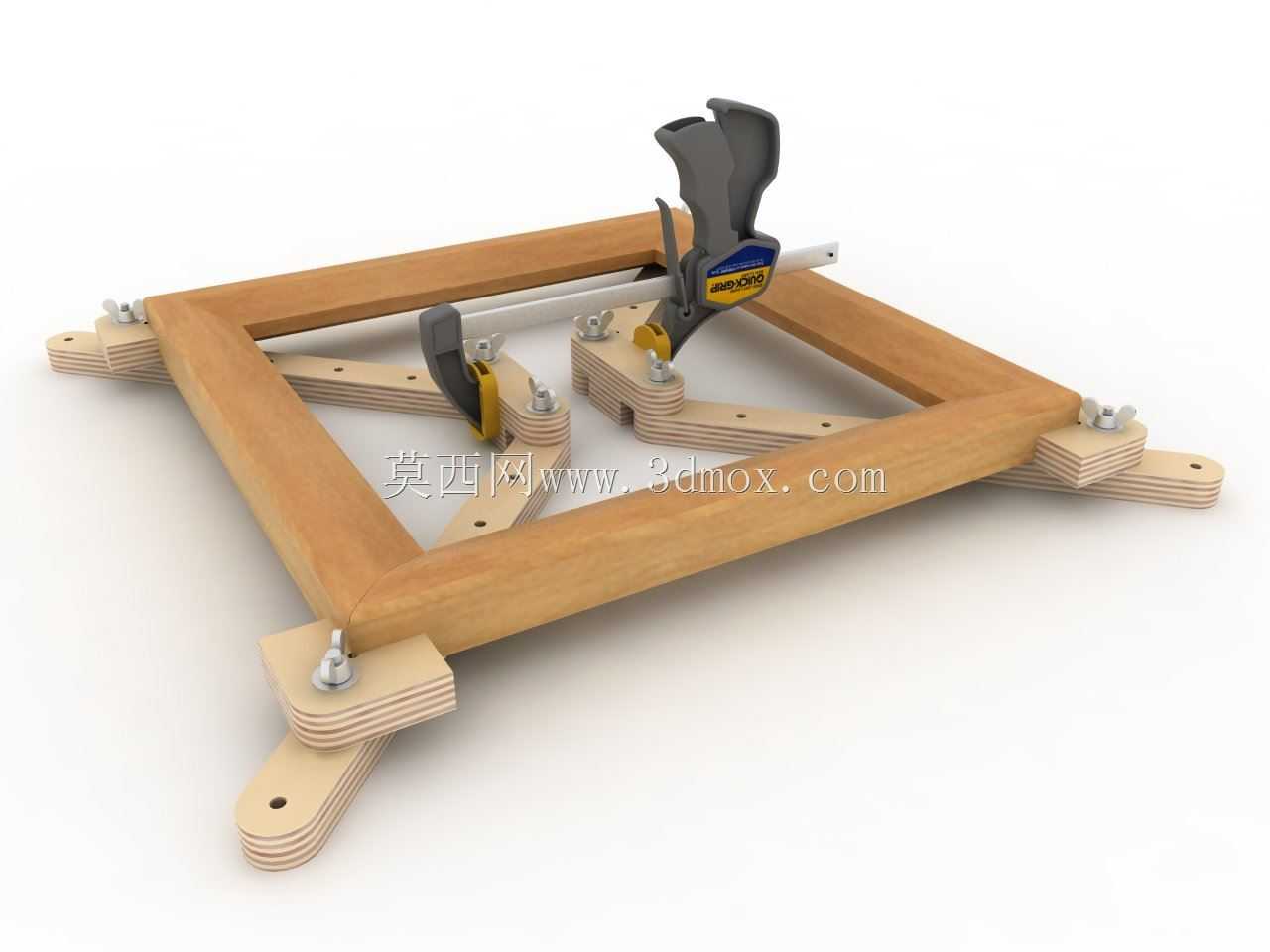

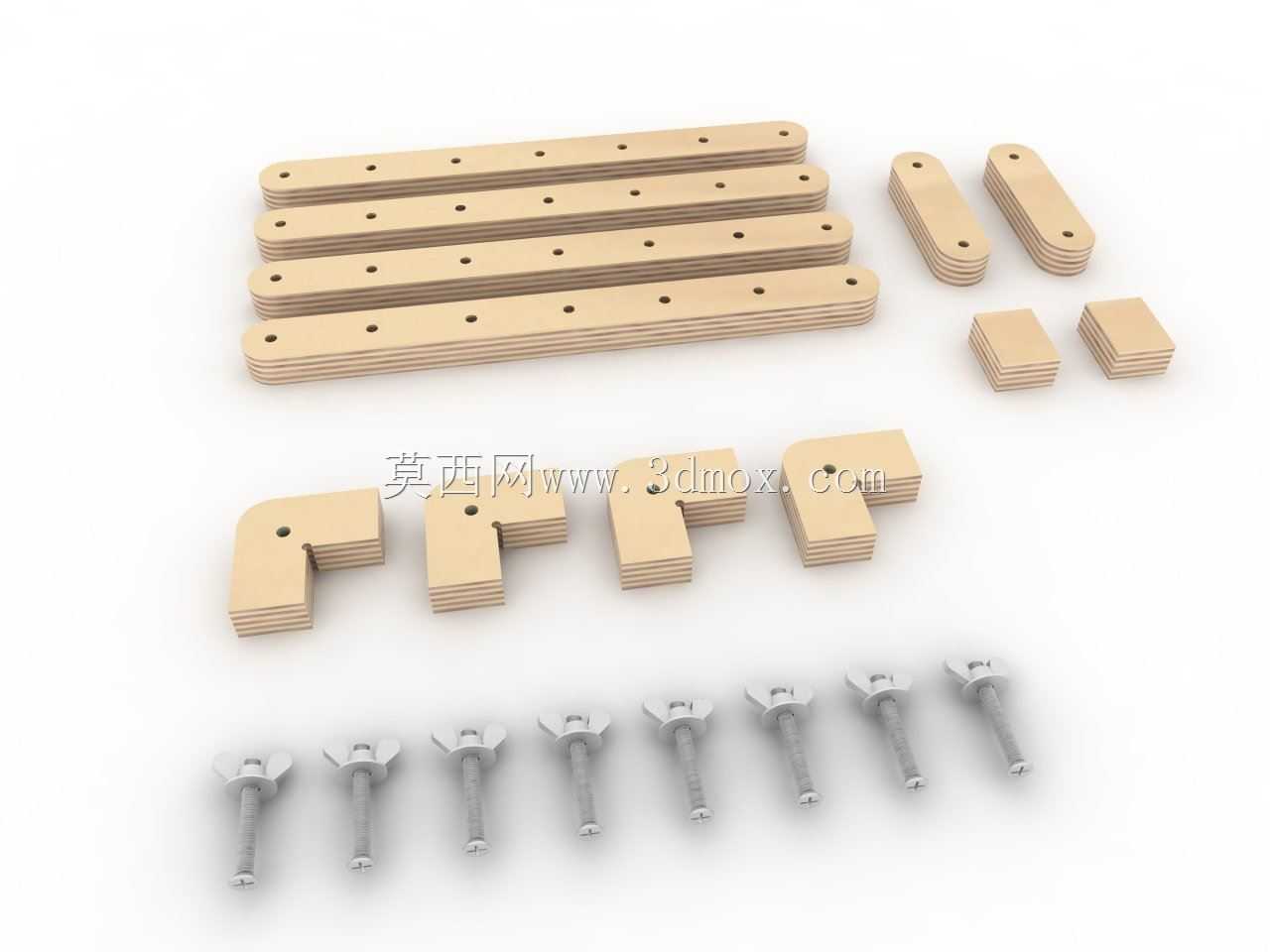

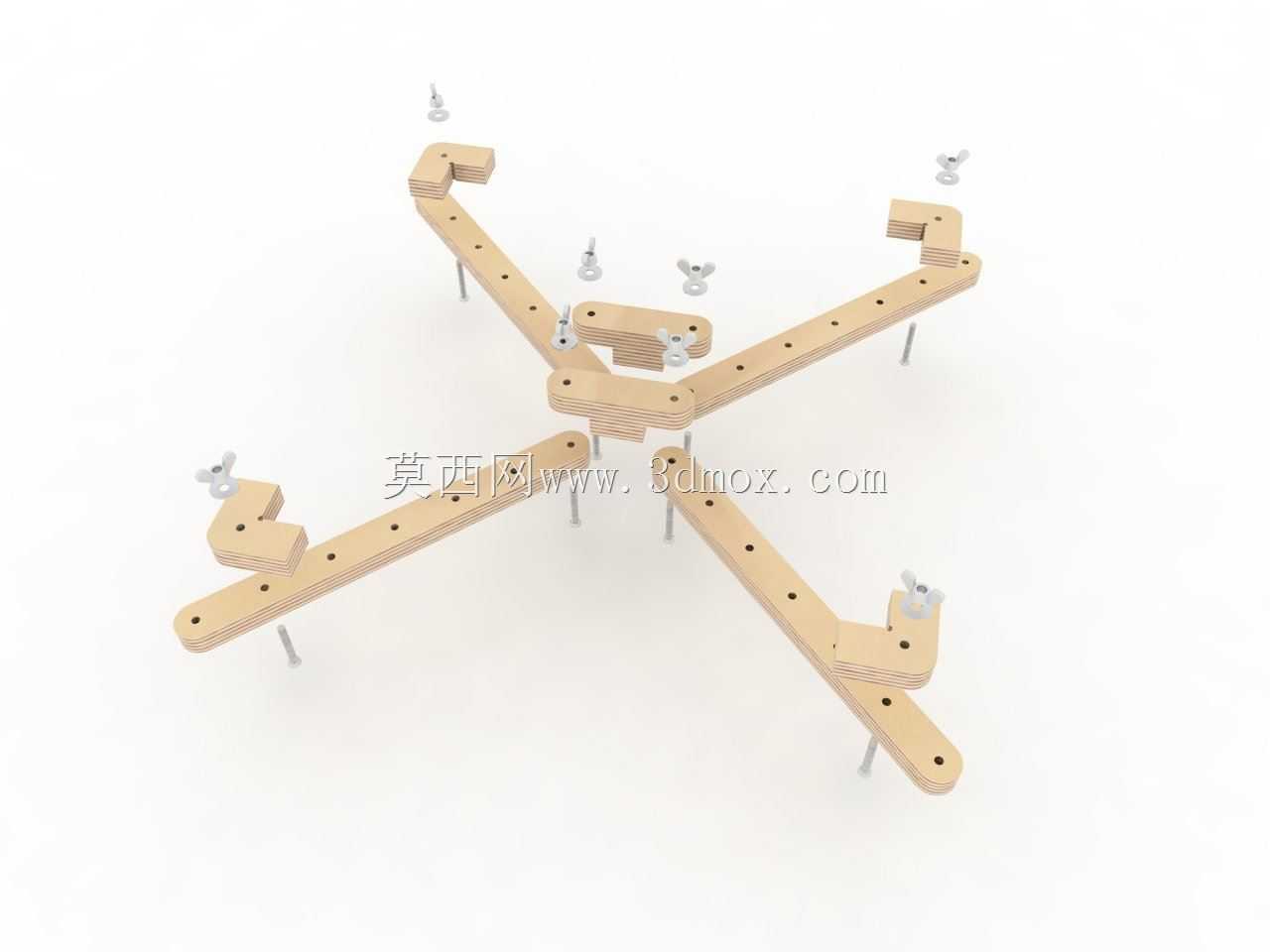

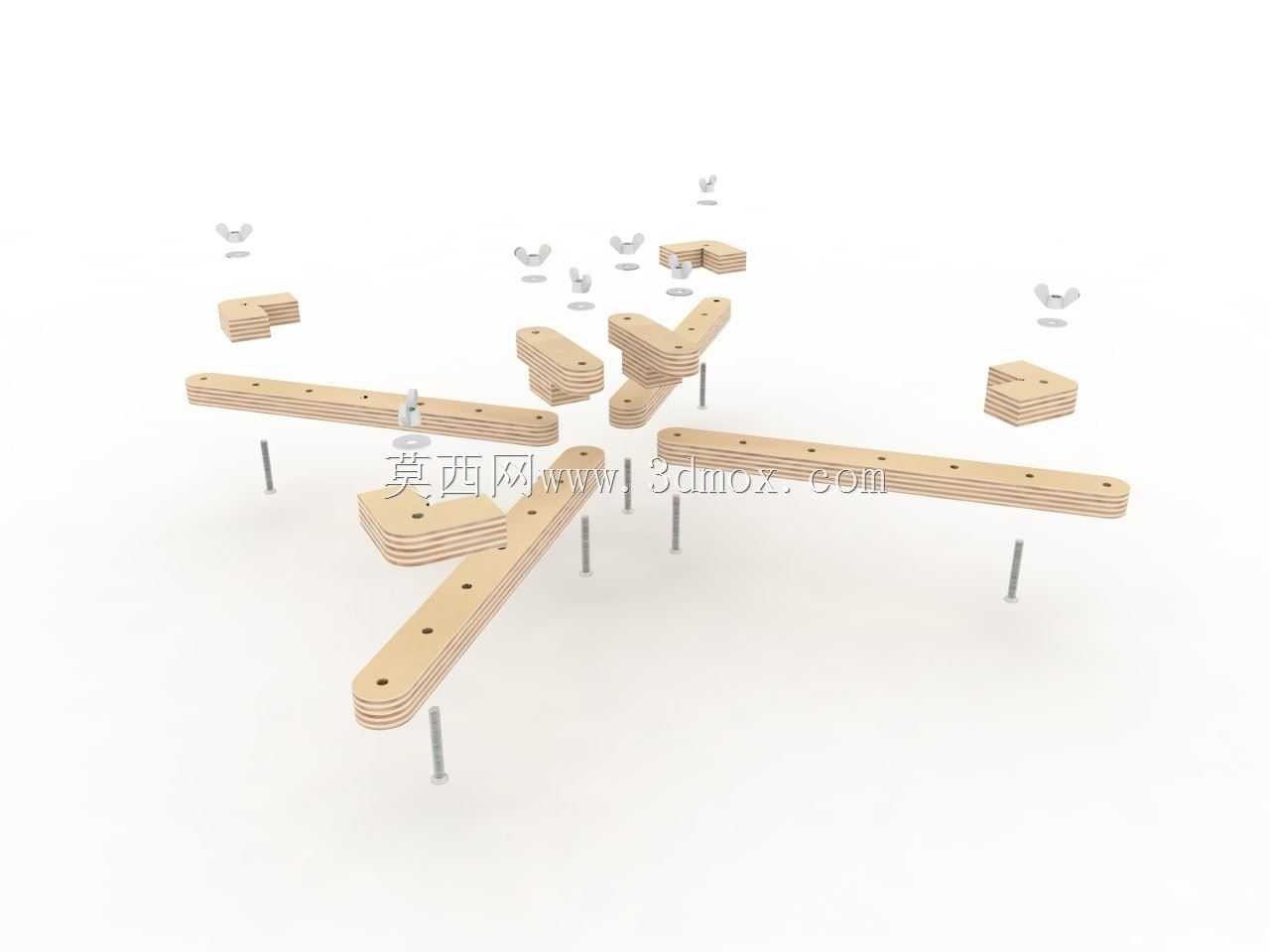

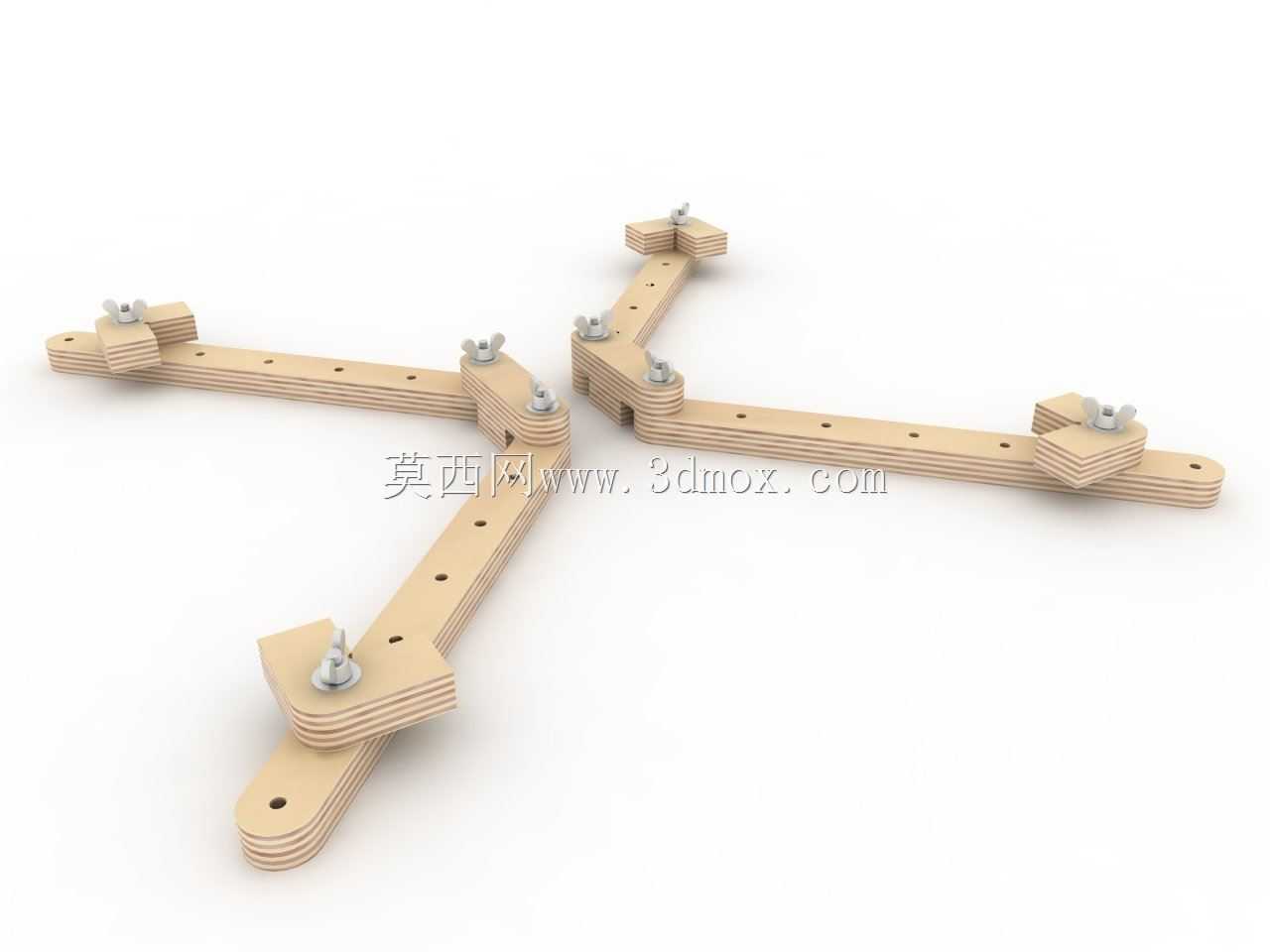

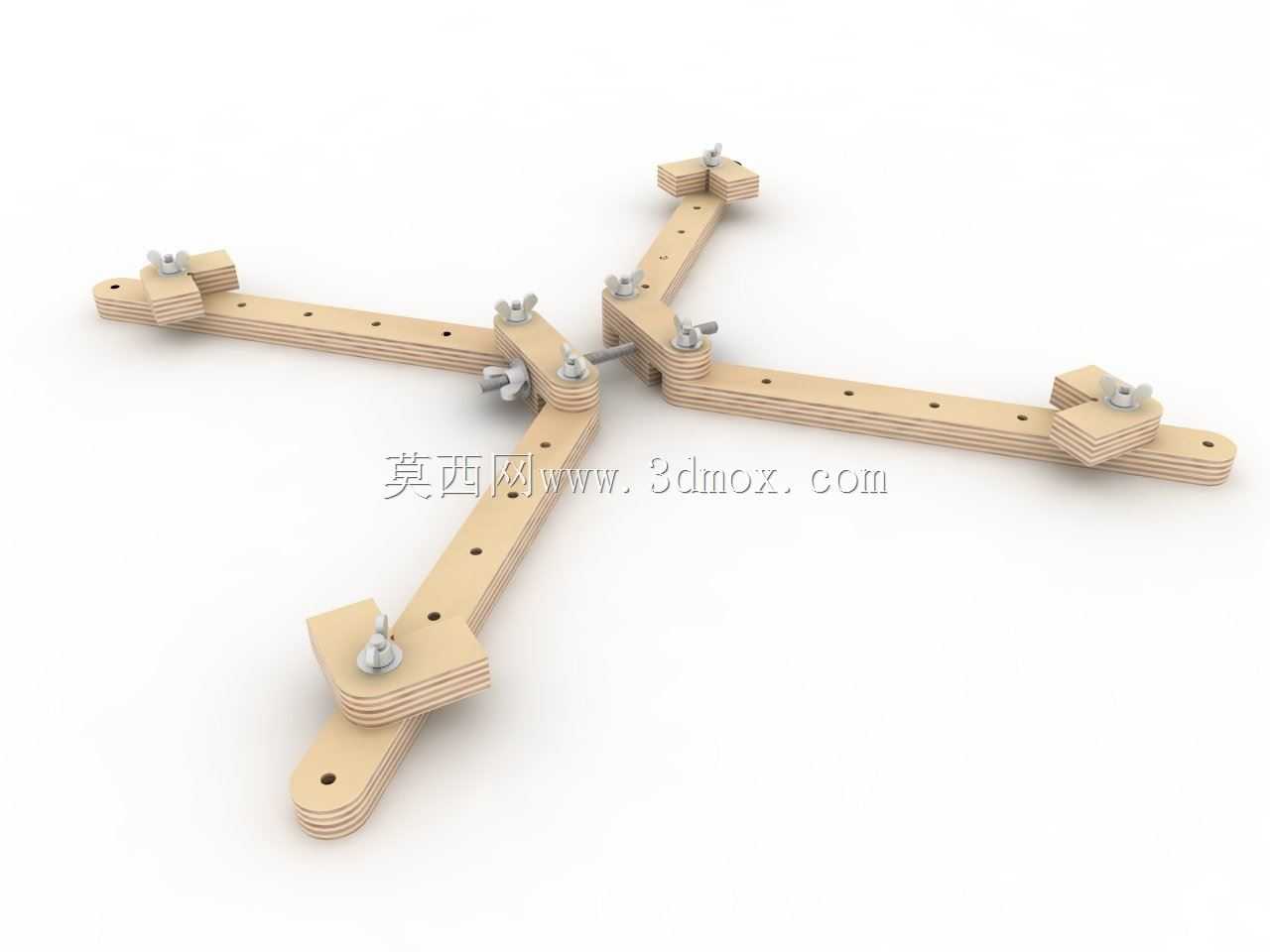

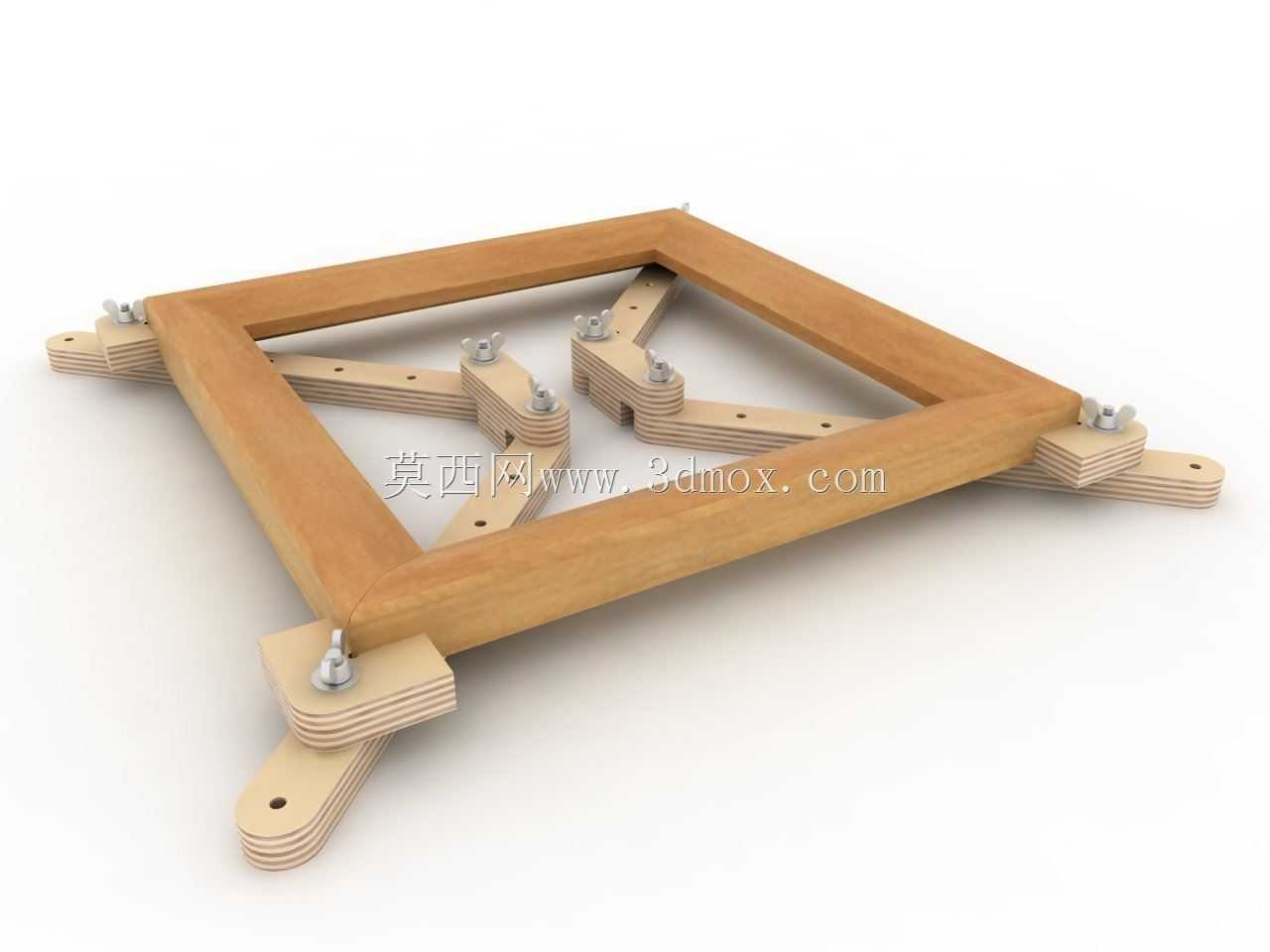

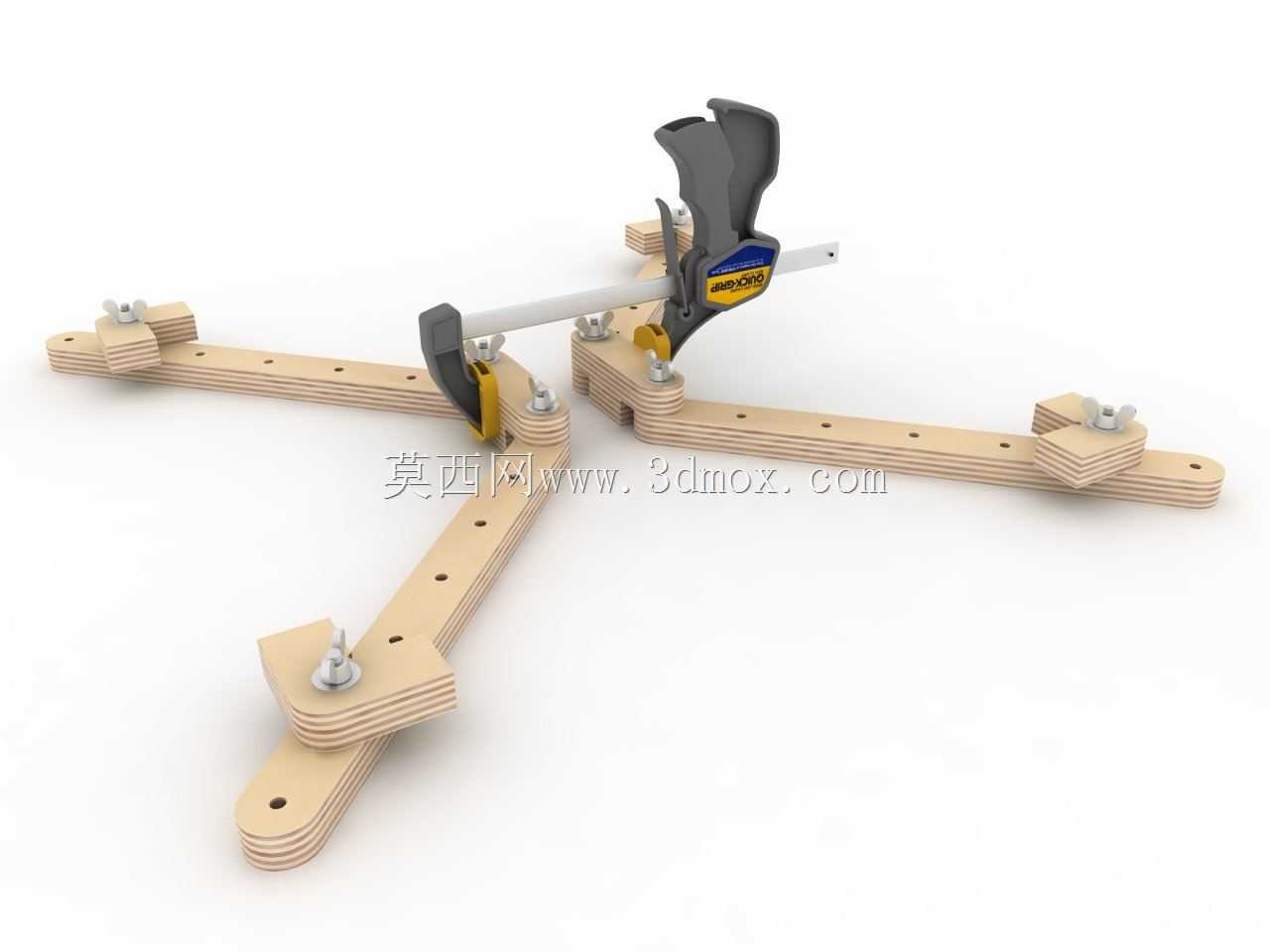

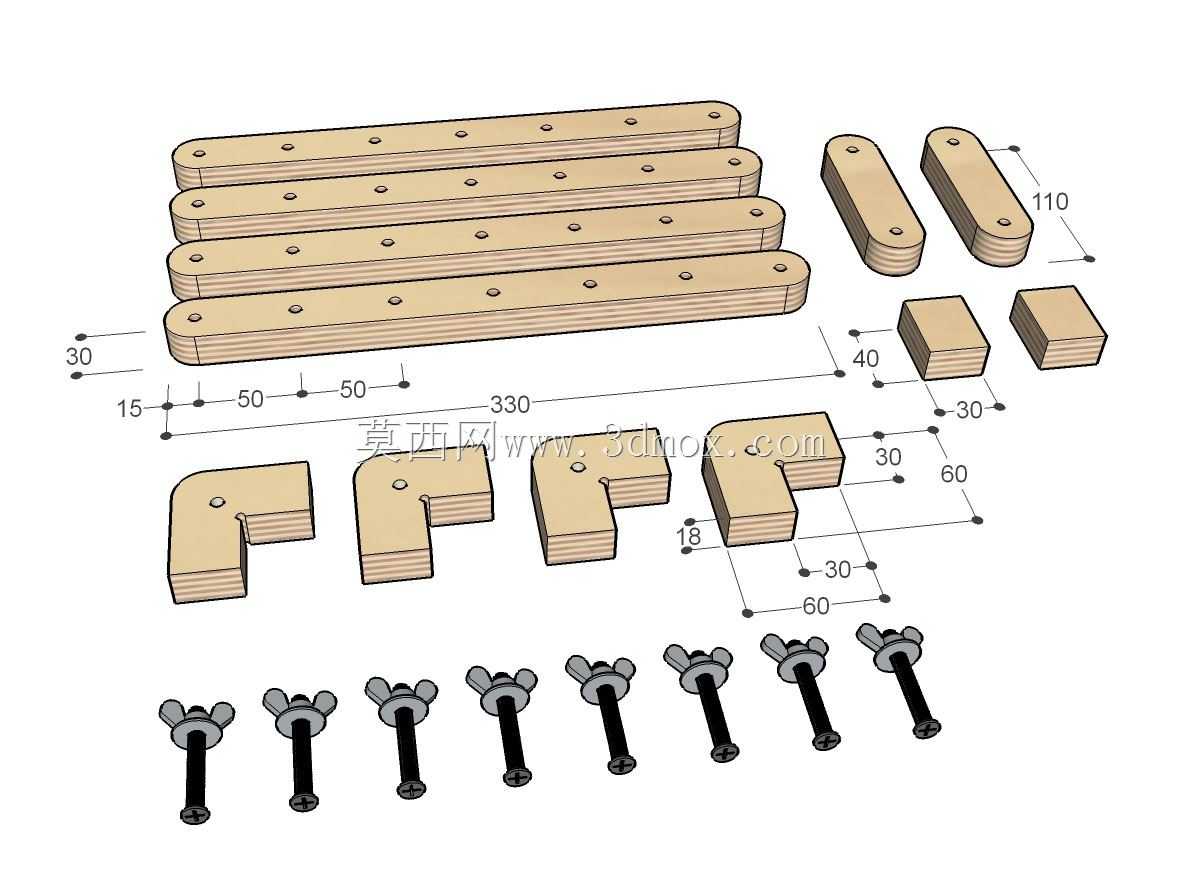

在木框类构件的加工作业场景中，这类压紧夹具主要用于画框、相框类矩形木框的45度拼角粘接工序，解决手工拼框时对角错位、粘接施压不均导致的拼缝过大、框体角度偏差问题。整套夹具采用层压胶合板作为主体支撑结构，四个角位设置可沿框边方向滑动的定位座，适配不同外轮廓尺寸的矩形框体加工，滑动座通过翼型螺栓实现位置锁止，无需额外工具即可快速调整装夹范围。每个角位配套快速压紧钳，压紧钳的压头位置设置软质贴合垫，避免施压过程中在木材表面留下压痕，同时保证压合力垂直作用在拼角接缝位置，让粘接面受力均匀，提升拼缝的粘接强度。设计过程中优先考虑了木工小作坊、家装木作现场的使用需求，主体支撑结构采用分层叠压的板材加工，切割成型难度低，使用者可根据常用加工的框体尺寸自行调整支撑臂的长度，降低定制成本。四个支撑脚向外延伸出安装孔位，可直接固定在木工工作台台面使用，也可搭配快速夹钳临时固定在不同作业台面上，适配流动作业的使用需求。夹具体的对角方向设置同步联动杆，调整框体尺寸时可同步带动四个角位的定位座移动，减少反复调整对中的时间，装夹时先将涂好粘接胶的45度木框条依次放入定位槽内，调整滑动座位置让框条拼接面对齐，再依次扳动四个快速压紧钳完成锁止，待粘接胶固化后即可松开钳体取出成品框。整套夹具的压紧行程预留15mm的调节余量，可适配厚度在10mm-30mm之间的木线条加工，定位槽的宽度可根据常用木线的截面尺寸更换适配垫块，无需改动主体结构即可兼容不同规格的画框加工需求。支撑臂上开设等距排列的调节孔位，滑动座锁止时螺栓穿入对应孔位即可承受更大的压紧反力，避免施压过程中滑动座移位导致框体变形，角位定位块的90度定位面经过铣削加工保证垂直度误差控制在0.1mm以内，确保拼合后的框体对角线误差符合木作加工的精度要求。
