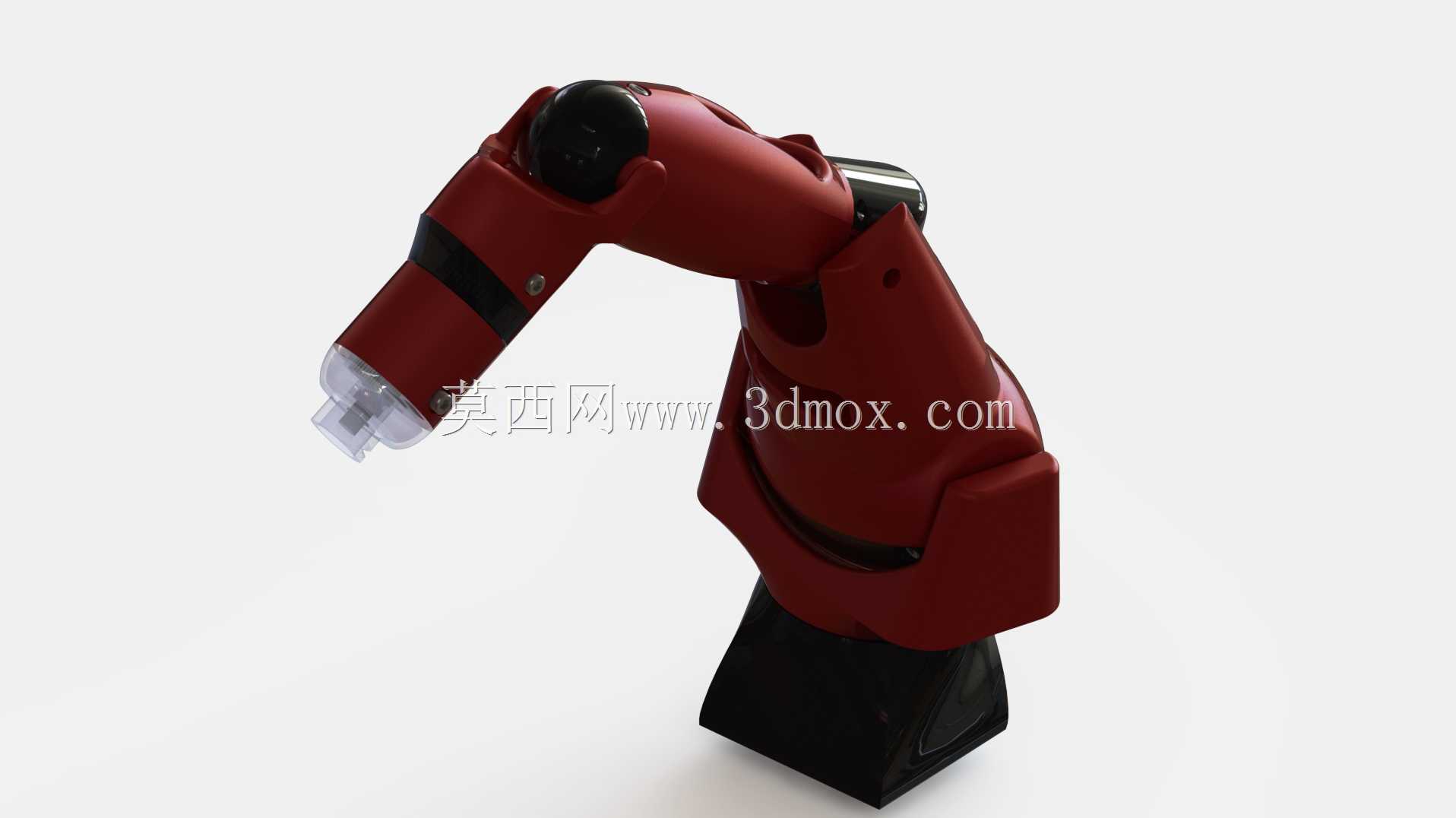

多关节绿灰配色协作机械臂结构设计

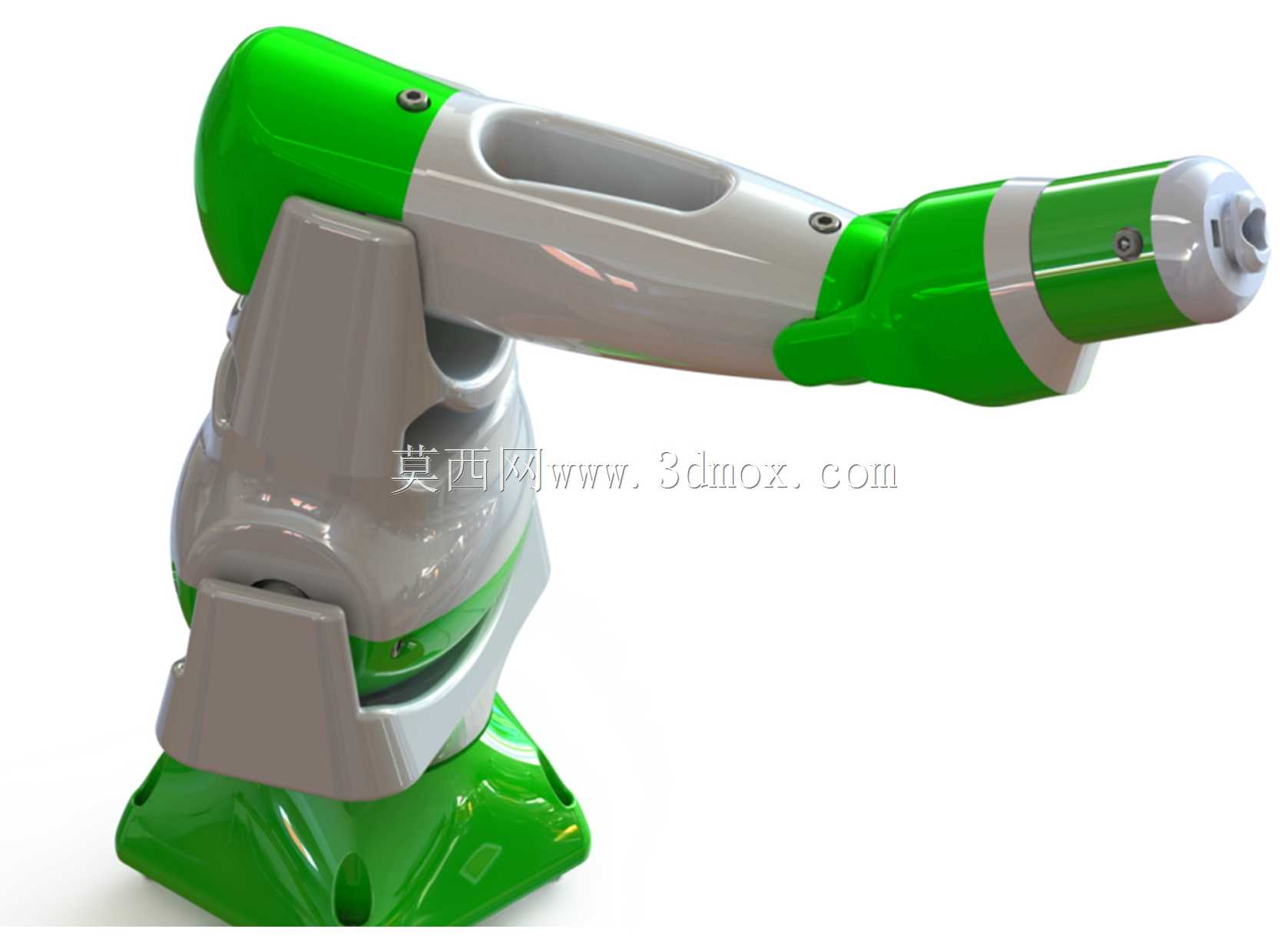

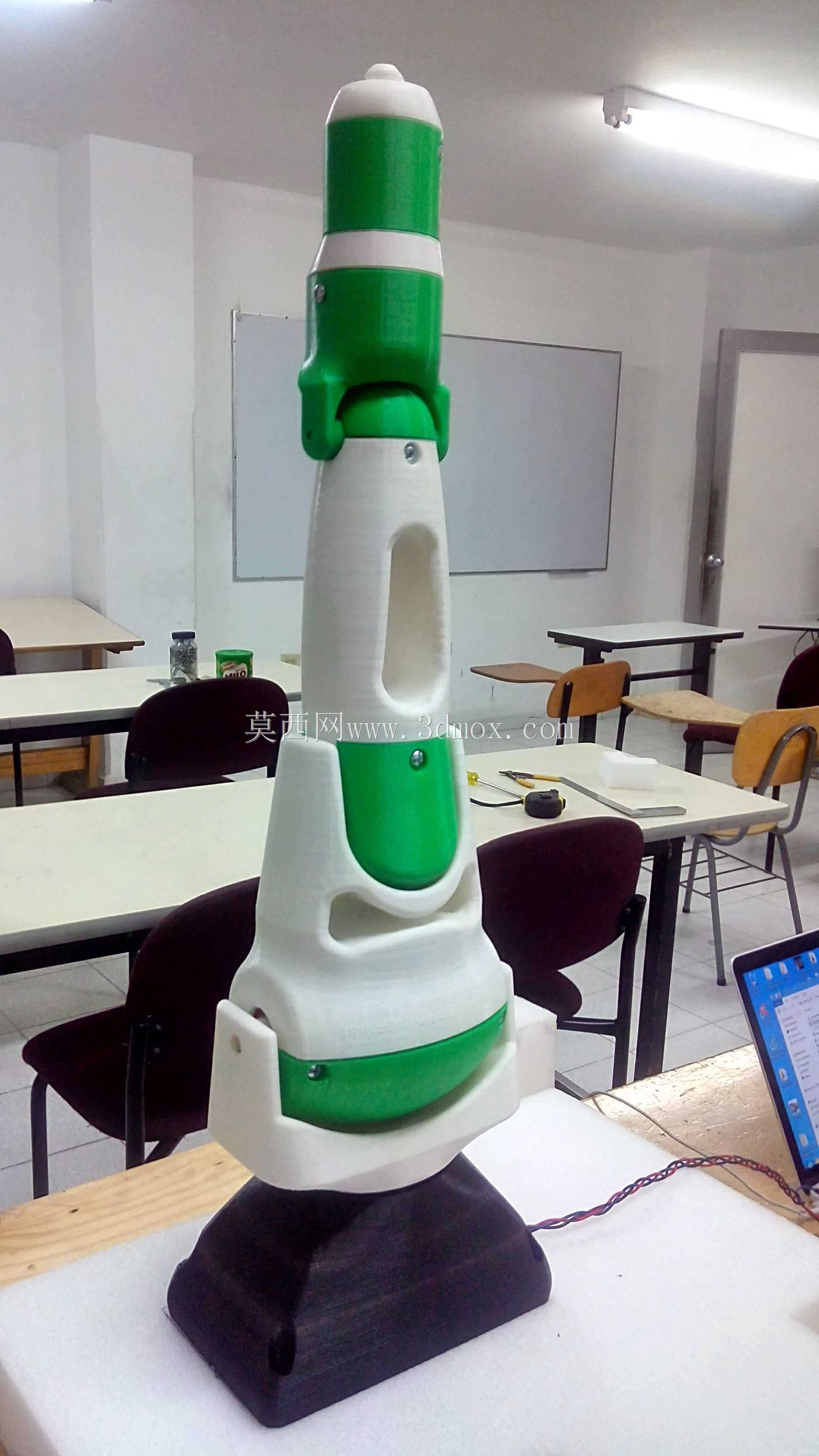

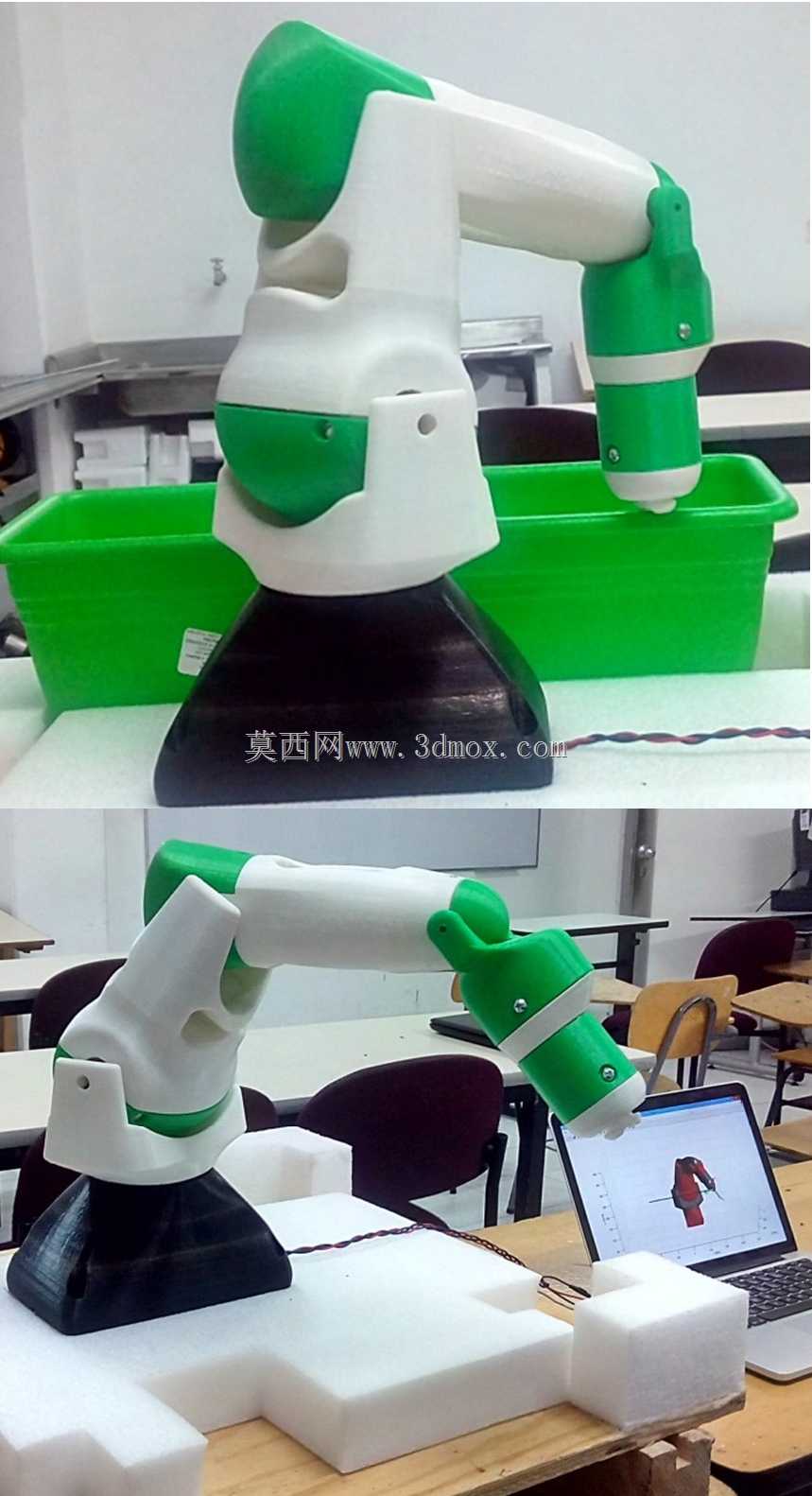

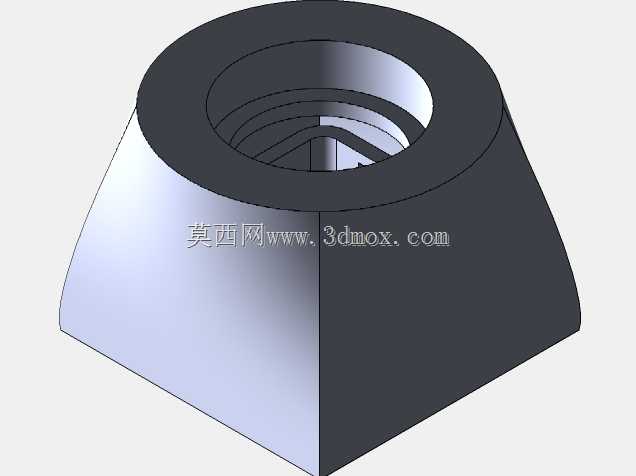

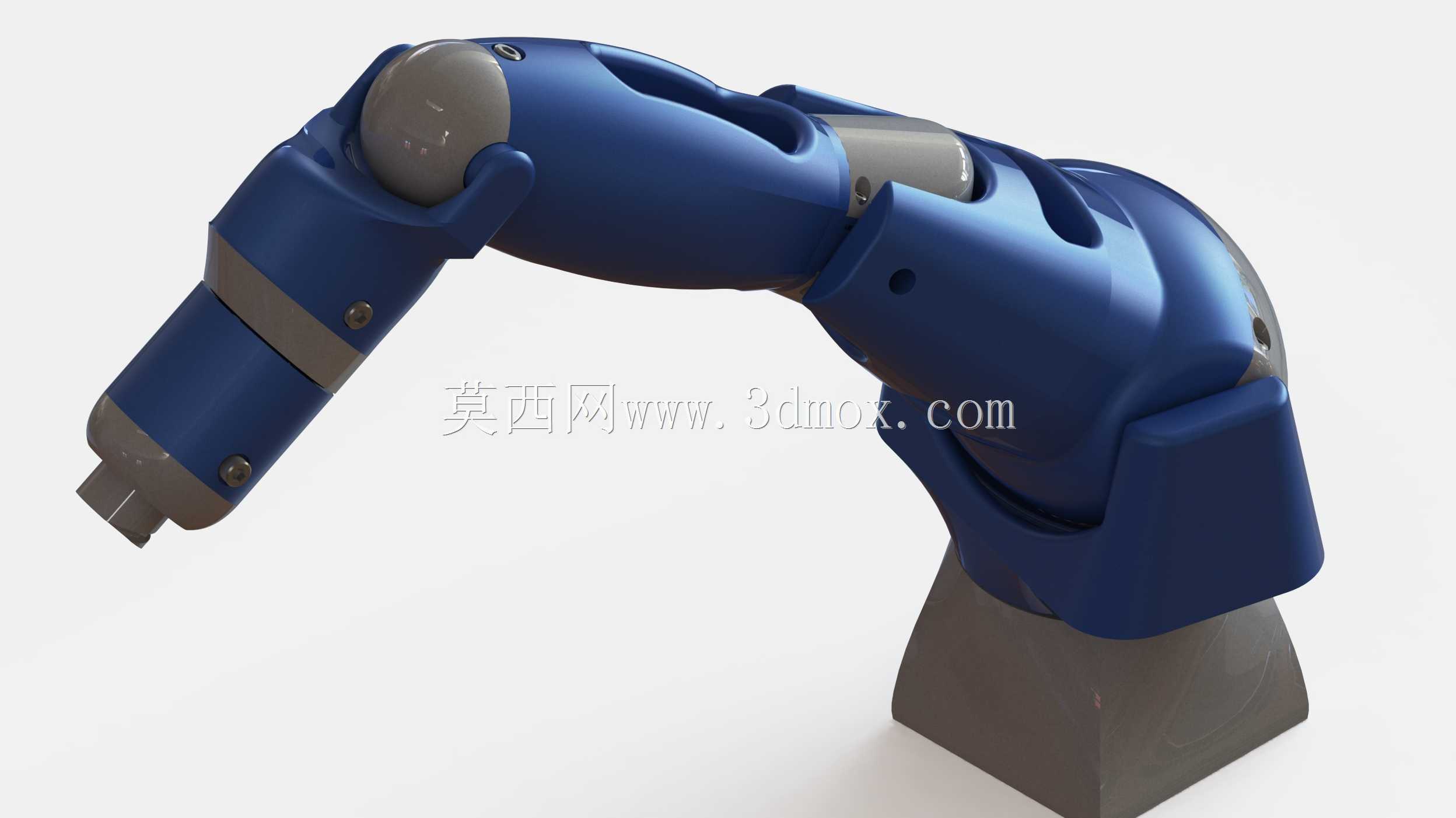

这款多关节机械臂的结构设计，核心面向轻载作业场景的柔性操作需求，整体采用绿灰撞色的包覆式外壳设计，在兼顾结构防护的同时，通过色彩分区明确区分固定基座、旋转关节、执行端连接段，方便现场运维人员快速识别关节运动边界。从安装边界来看，底部基座采用大接触面的梯形支撑结构，安装孔位沿基座边缘均匀分布，可直接固定在标准铝型材工作台或专用设备支架上，不需要额外设计转接法兰，基座的整体占地尺寸适配多数中小型自动化工位的台面预留空间，不会占用过多操作区域。

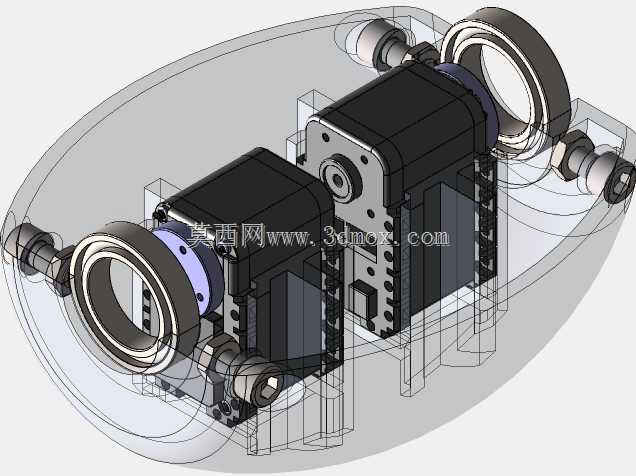

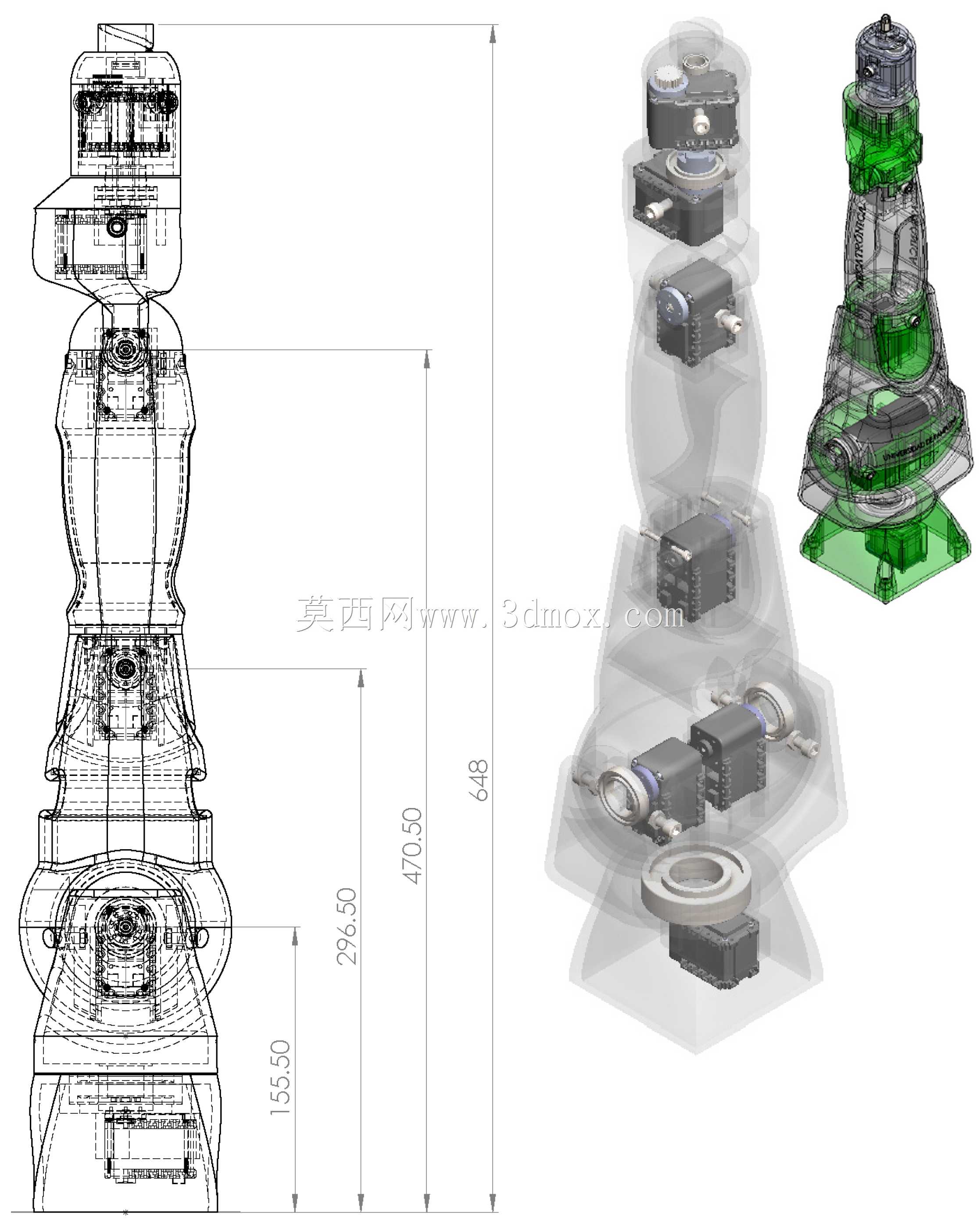

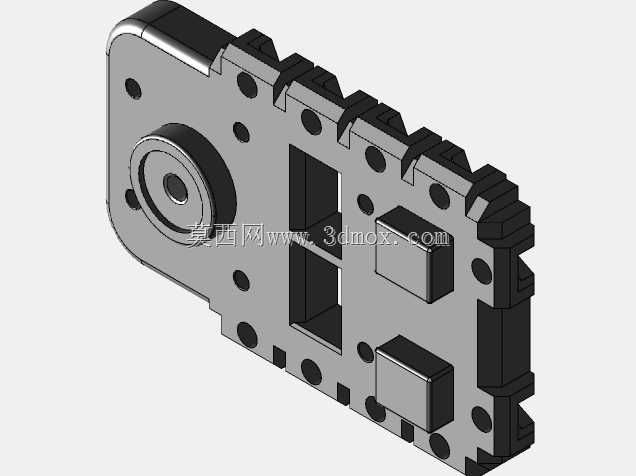

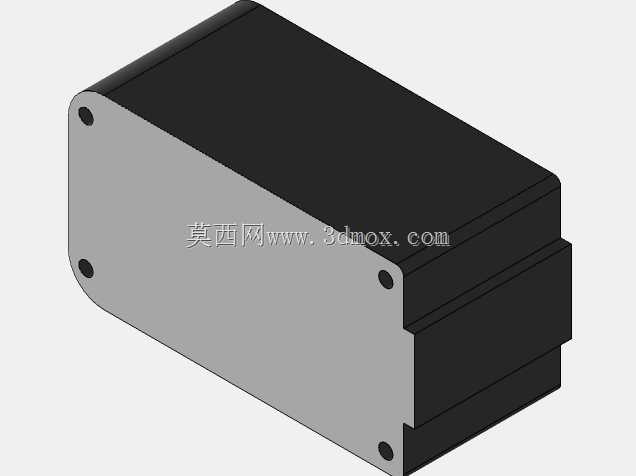

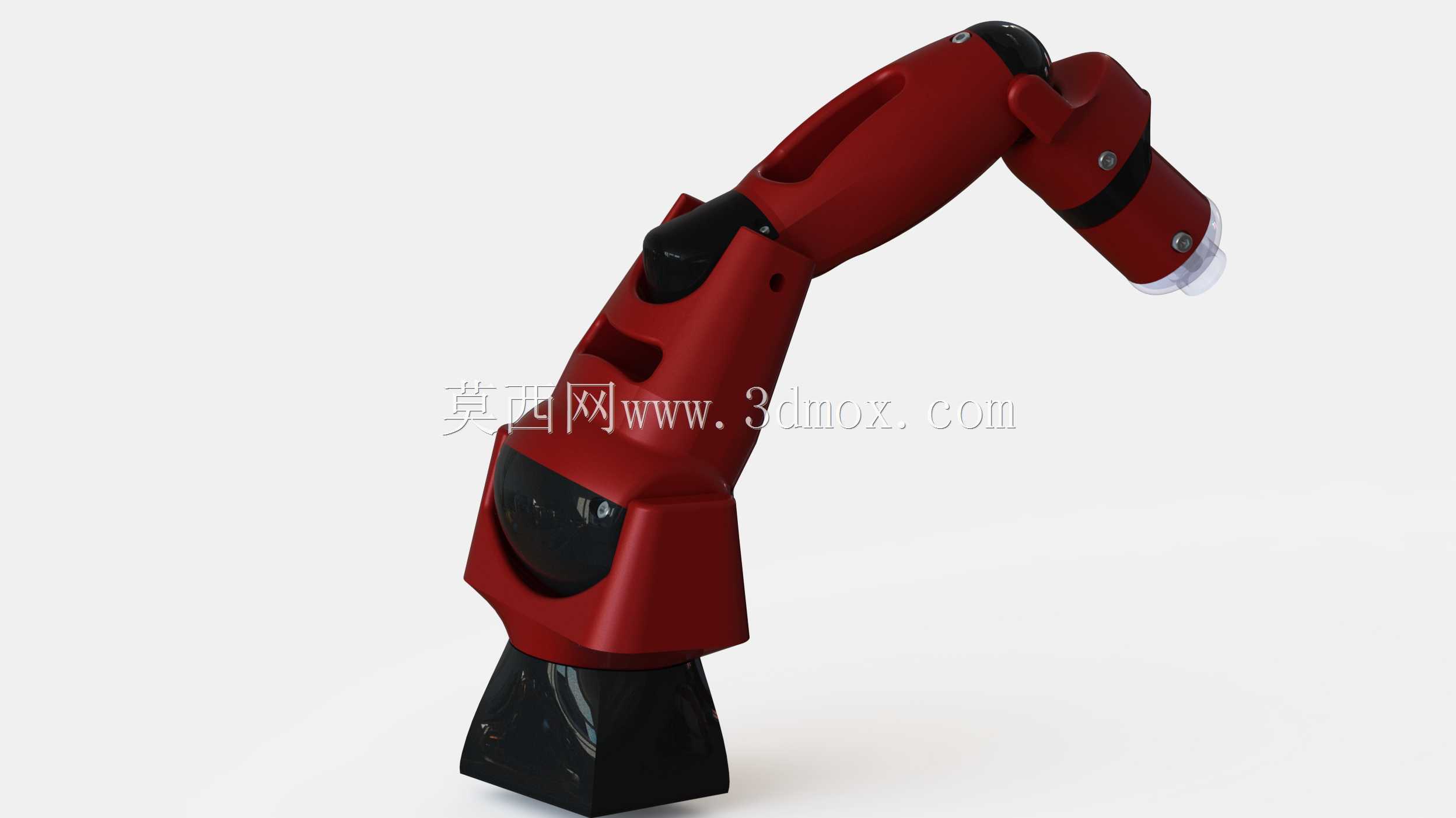

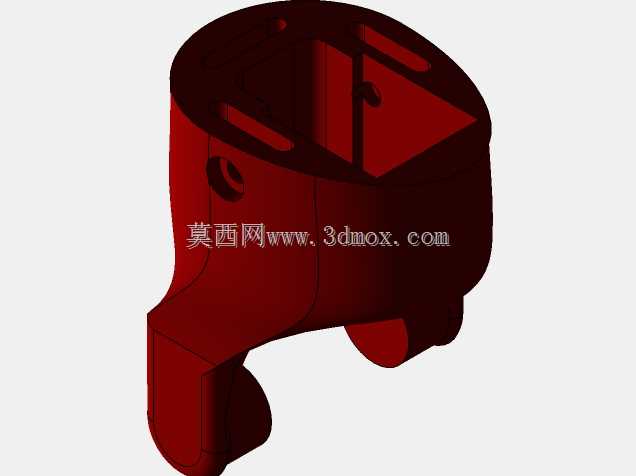

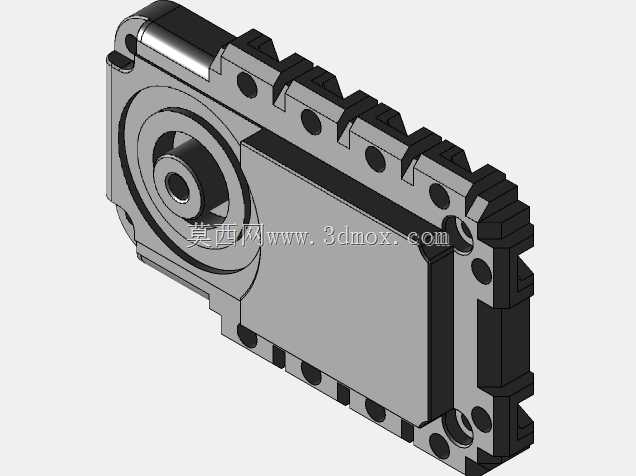

关节设计上采用了多自由度串联布局，从基座到末端执行端依次设置腰转关节、大臂俯仰关节、小臂回转关节、腕部调整关节，每个关节的包覆外壳都做了圆弧过渡处理，没有尖锐外凸结构，避免运动过程中剐蹭周边设备或者操作人员，符合协作类作业设备的安全设计要求。外壳内部预留了走线空腔，动力线缆、信号线缆都可以从关节内部的穿线通道排布，不会出现线缆外露拖拽的问题，既提升了设备运行的整洁度，也能减少线缆随关节反复弯折造成的磨损，延长线缆使用寿命。

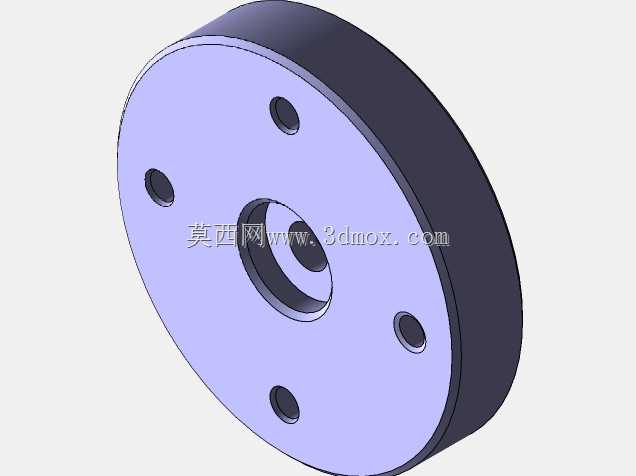

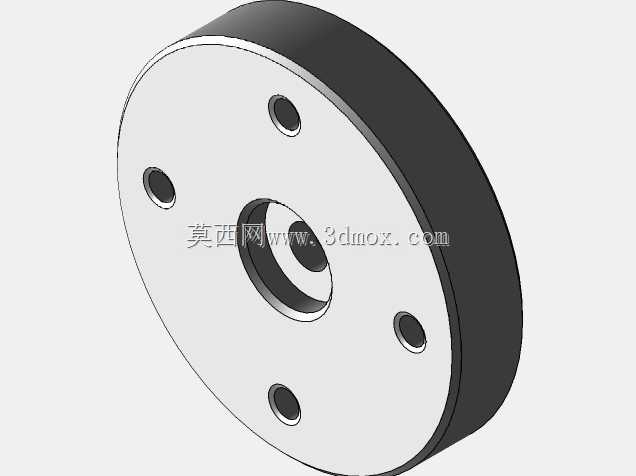

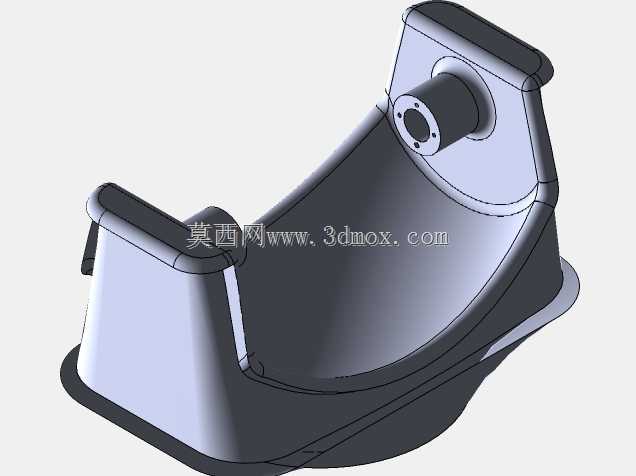

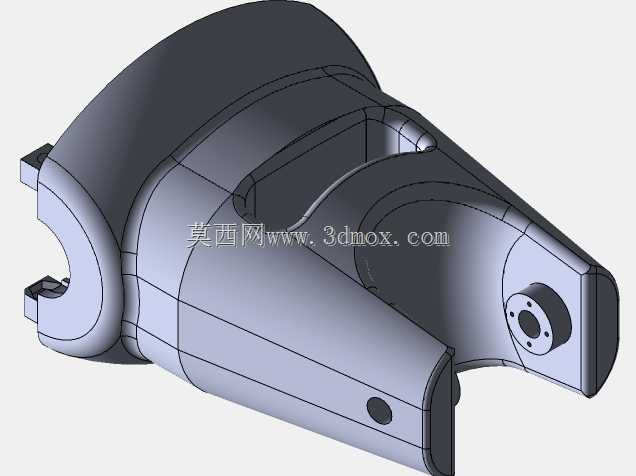

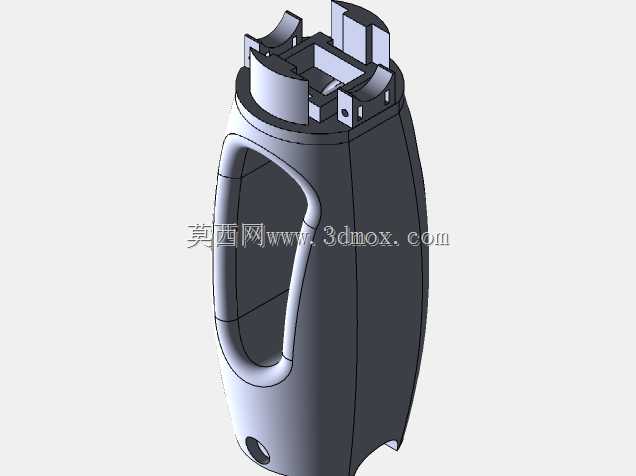

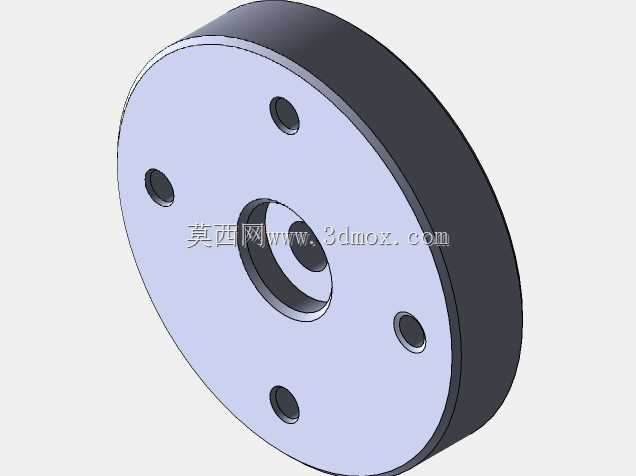

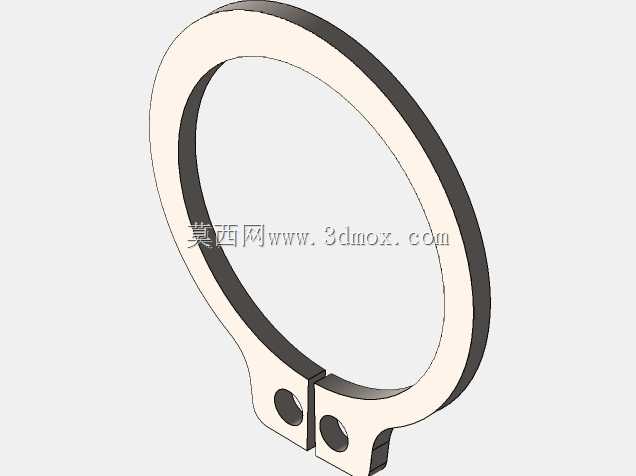

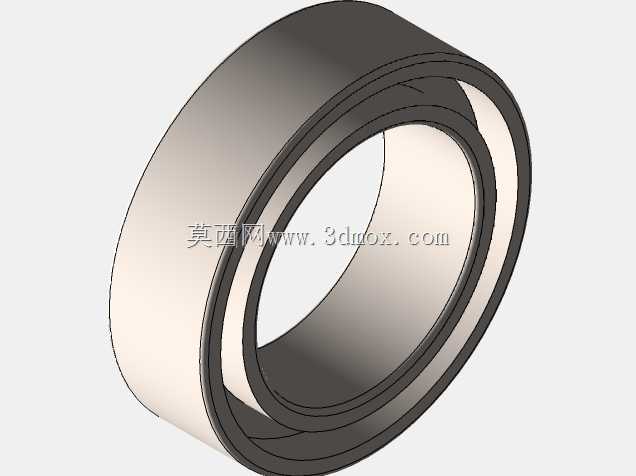

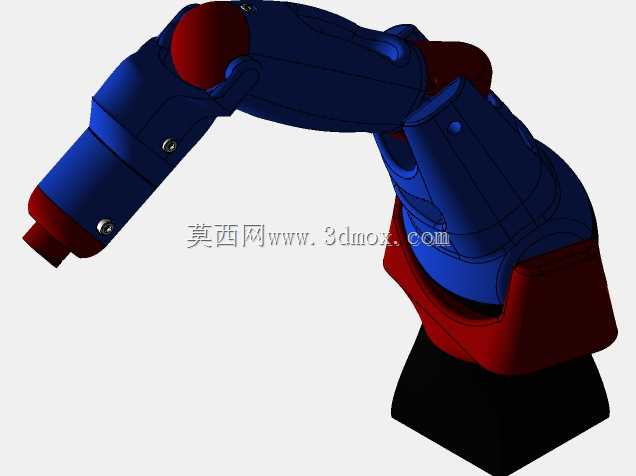

实际应用场景中，这类机械臂可适配3C电子行业的小件分拣、实验室样本转运、教学实训平台的操作演示、轻型加工工位的上下料等场景，末端法兰预留了标准接口，可以快速更换夹爪、吸盘、小型焊枪等不同执行元件，不需要对臂体结构做额外改造。设计过程中对每个关节的运动行程做了限位考量，大臂段的内凹结构既可以减轻臂体自身重量，也能为小臂俯仰运动预留足够的避让空间，避免关节运动到极限位置时出现结构干涉。臂体的壁厚设计兼顾了刚性与轻量化要求，外壳采用工程塑料材质包覆内部金属支撑骨架，在保证臂体整体负载能力的前提下，尽可能降低运动部件的自重，减少关节驱动单元的负载压力，提升运动响应速度。腕部连接段做了等径分段设计，不同色环的位置对应内部密封件的安装点位，既可以直观判断装配对位情况，也能提升关节处的防护等级，阻挡作业环境中的粉尘、碎屑进入关节内部影响传动精度。
