斜置式带夹烟槽烟灰缸注塑模具结构

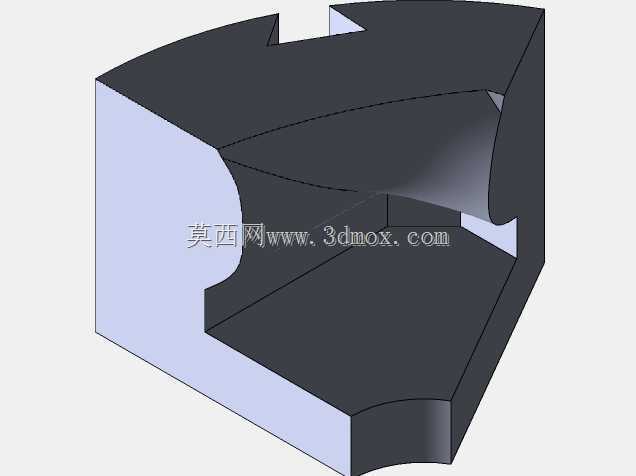

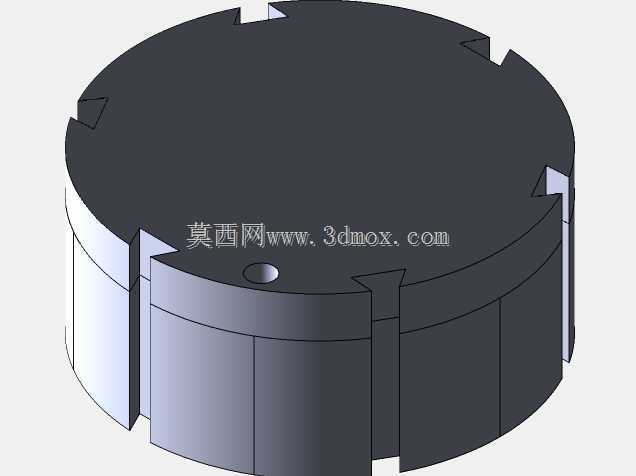

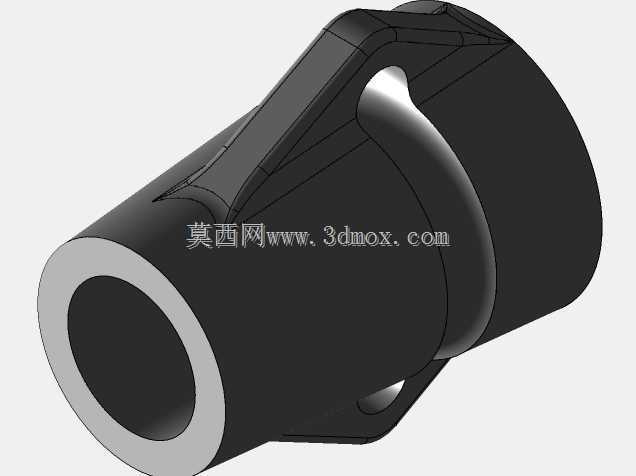

　　这套模具针对日常桌面使用的斜置筒状烟灰缸做结构适配，首先从成品使用场景倒推开模逻辑：日常放置于茶几、办公桌的烟灰缸，需要兼顾盛接烟灰、临时搁置香烟的功能，成品主体为带斜向开口的筒状结构，侧壁集成凸起的夹烟槽，筒身底部带安装定位的小孔，内壁做光滑圆弧过渡避免烟灰积存，外壁做哑光磨砂质感的贴合面，防止日常拿取打滑。设计时首先拆分成型区域，主体筒身的大圆弧面采用整体型腔成型，避免拼接缝留在成品外表面影响外观质感，斜向开口的边缘做0.2mm的圆角过渡，对应模具型腔的刃口做R角处理，防止长期注塑生产后出现飞边毛刺。侧壁的夹烟槽属于侧向凸起结构，采用斜导柱驱动的侧抽芯机构完成成型，抽芯行程预留3mm安全余量，避免开模时侧型芯刮伤成品表面，

　　抽芯滑块的导轨采用整体式镶件结构，磨损后可单独更换无需报废整套模架。筒身底部的小孔采用独立的小型芯镶件，过盈配合装配在动模底板上，小型芯端部做1°的脱模斜度，减少顶出时的抱紧力，防止成品顶出时出现孔位拉白的缺陷。模架选用标准两板模结构，进胶点设置在筒身底部的中心位置，采用点浇口进胶，浇口残留痕迹小，不会影响成品放置时的平面度，流道做梯形截面设计，减少注塑过程中的压力损失，保证筒身壁厚均匀填充，避免出现缩痕、缺胶的问题。冷却水路围绕型腔环形布置，水路距离型腔壁保持12mm的均匀间距，进水口与出水口设置在模架同侧，方便生产时接装水管，水路直径选用8mm标准规格，保证冷却效率均匀，减少成品成型后的翘曲变形。

　　顶出机构采用顶管+顶针组合的方式，筒身的环形端面采用顶管顶出，受力均匀不会顶穿成品薄壁，底部小孔周边布置3根直径2mm的圆顶针，辅助顶出平衡顶出力，顶出行程设置为25mm，保证成品完全脱离型芯后再由机械手取件。安装边界上，整套模架的外形尺寸适配160吨规格的卧式注塑机，定位圈直径选用100mm标准尺寸，浇口套的球面半径与注塑机喷嘴匹配，锁模孔的位置符合对应注塑机的拉杆间距要求，无需额外改装即可直接上机生产。设计过程中特意将夹烟槽的成型面做抛光处理至镜面级别，保证成品夹烟位置光滑无毛刺，搁置香烟时不会刮伤烟纸，筒身内壁的脱模斜度设置为1.5°，既保证开模时顺利脱模，也不会让成品内壁出现明显的斜度痕迹影响盛灰容量，所有镶件的拼接位置都做了0.02mm的预干涉配合，防止注塑时出现飞边溢料的问题，减少后续生产的修边工作量。
