仿虹膜开合结构机械光阑组件设计

这类仿虹膜开合的机械结构，核心应用场景覆盖光学实验光路调节、特种摄影光圈改造、工业视觉检测视场角控制、小型流体管路通径调节等多个领域，区别于常规固定孔径的限位结构，它能通过单手柄驱动实现中心通光/通流孔径的连续无级变化，全程保持中心孔位同轴度不发生偏移，不会出现调节过程中孔位偏心导致的光路偏移、流道偏载问题。

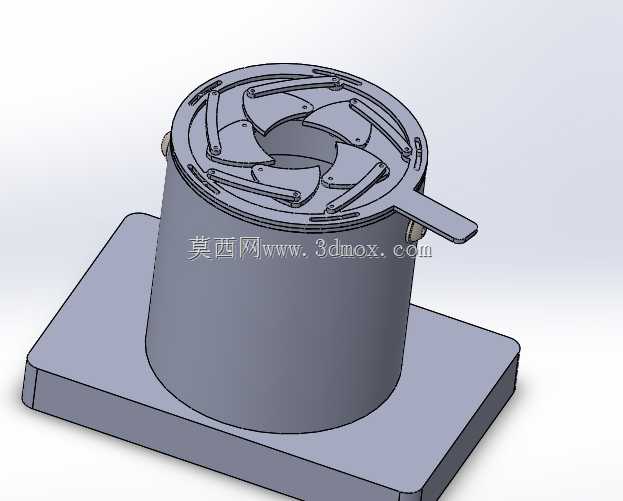

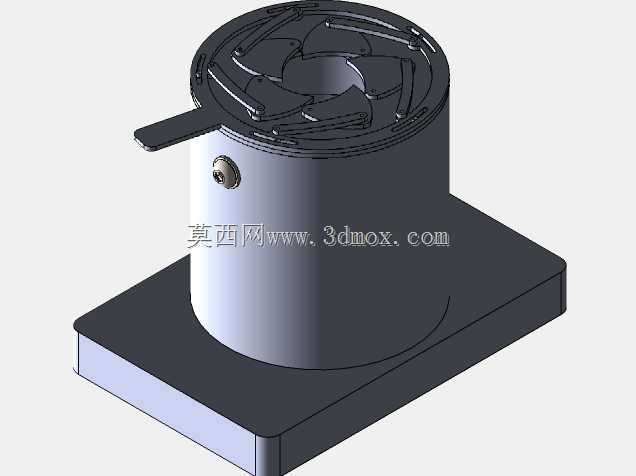

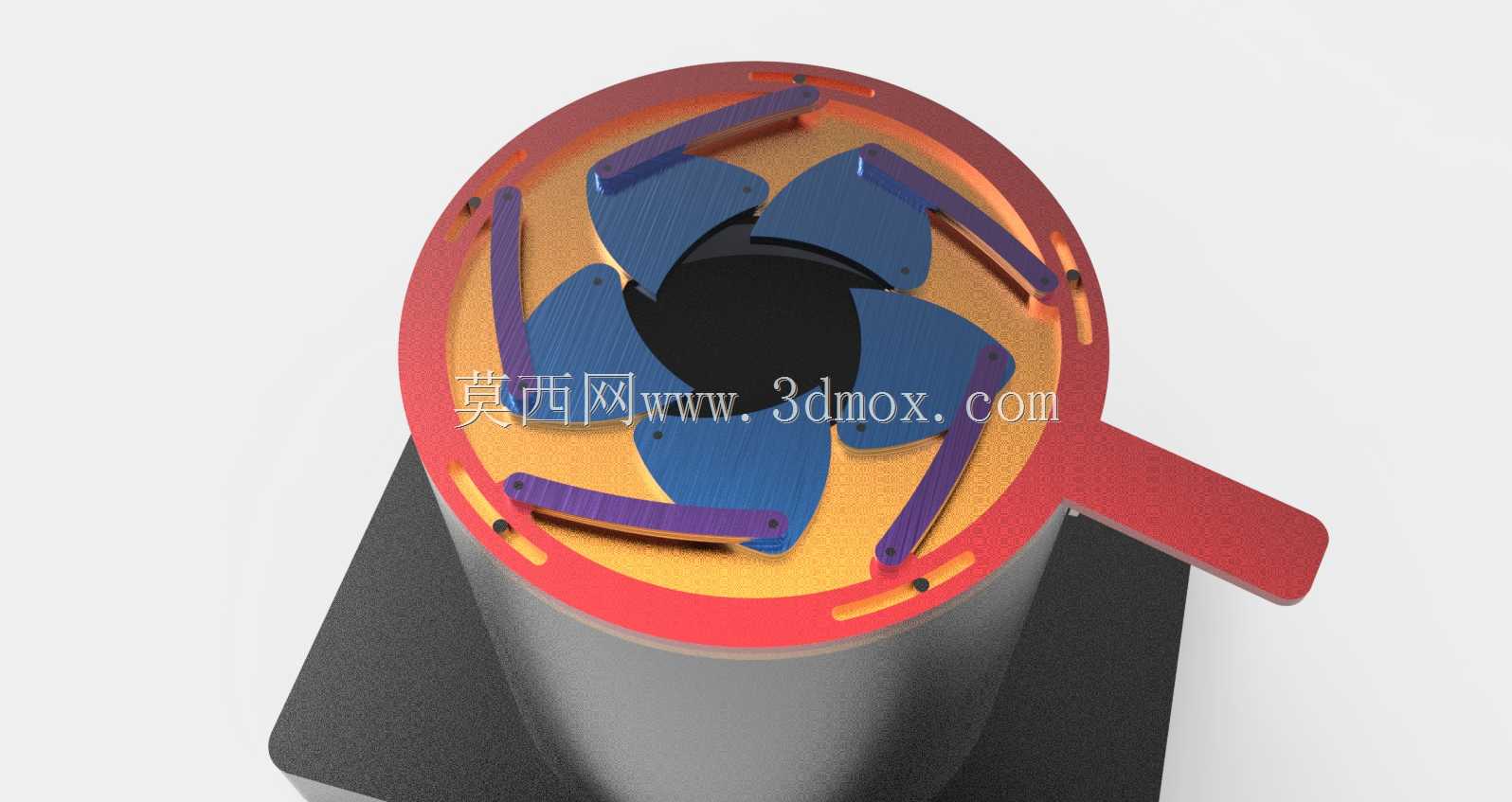

从实际功能特性来看，整套结构采用多叶片同步联动设计，每片弧形遮光叶片通过端部的定位销分别嵌入上层驱动环的导向槽与下层固定基座的定位孔内，拨动手柄带动驱动环转动时，所有叶片会沿预设轨迹同步收拢或展开，中心孔径可从完全闭合状态平滑过渡到最大通径，调节过程无卡滞、无叶片错位，各叶片贴合面间隙控制在0.02mm以内，能有效避免漏光或流体泄漏问题。

设计思路上优先考虑了运动件的耐磨性能，叶片与驱动环、基座的接触位置均做了减摩处理，没有采用额外的弹簧复位结构，依靠驱动环与叶片的槽销配合实现双向锁止，调节到任意孔径位置都能保持稳定，不会受轻微振动影响出现孔径自行变动的情况。结构整体采用圆盘式布局，外围驱动环的外径可根据实际安装空间调整，常规适配的安装边界为外径60-120mm区间，整体厚度控制在15-30mm，基座底部预留了标准安装孔位，可直接通过螺栓固定在光学平台、设备机架或管路法兰端面上，不需要额外设计转接工装。

在实际选型适配时，可根据使用场景调整叶片的材质，光学场景下采用哑光发黑的金属叶片避免反光干扰，流体调节场景下可更换为带密封涂层的非金属叶片提升密封性能，驱动手柄的长度也可根据操作空间调整，空间受限的场景可将外置手柄替换为内置齿轮驱动结构，适配电动调节的自动化控制需求。整套结构的运动逻辑经过反复验证，叶片运动过程中不会出现相互干涉，开合全程的驱动扭矩保持均匀，单指即可完成孔径调节操作，不需要额外施加过大的操作力，长期反复调节也不会出现叶片磨损松旷的问题，能满足实验室、工业设备长期稳定使用的需求。
