机柜用带弹簧挡圈可拆卸式铰链结构

　　做设备结构设计的同行大多碰到过机柜门板拆装的痛点，尤其是需要频繁拆卸门板做内部维护、线路检修的场景，普通固定式合页要么得把整扇门连带合页一起从柜体上拧下螺丝，拆装效率低，反复拆装还容易滑丝；要么是可拆卸合页没有自动复位或者预紧定位，门板装上去之后容易晃荡，间隙不好控制。这款带弹簧和挡圈的铰链，就是针对这类机柜、橱柜类设备的门板铰接需求做的结构设计，实际落地用在钣金机柜、小型设备柜体、嵌入式橱柜的门板连接上非常顺手。

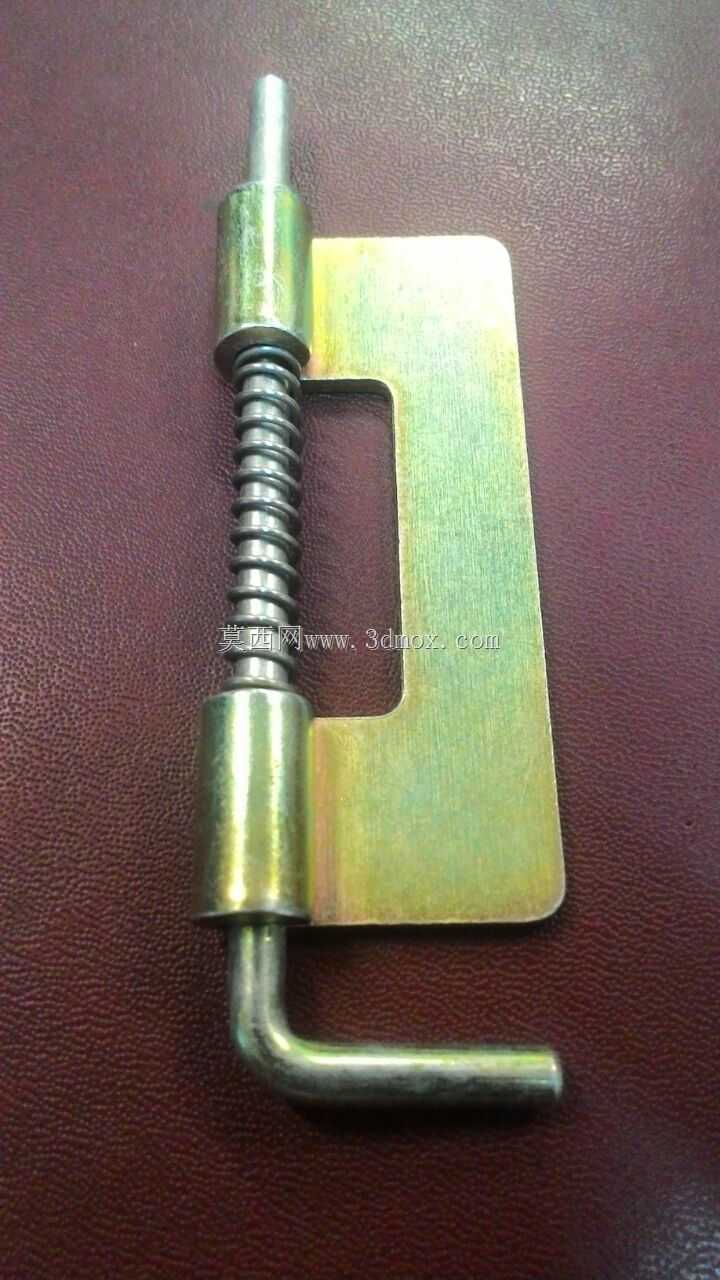

　　先讲实际使用的功能逻辑，这个铰链的核心结构是把铰接转轴、复位弹簧、轴向限位挡圈整合到了一体，其中带弯折的L型转轴是整个结构的活动核心，两个同轴的铜套（也就是图里看到的两个镀彩锌的筒状件）分别固定在门板侧和柜体侧的安装片上，弹簧套在转轴中间段，上下两端分别抵在两个铜套的端面，转轴下端的弯折段一方面是作为手动抽拉的操作位，另一方面在弹簧预紧力作用下，会卡在下方铜套的限位槽里，避免转轴在设备振动、门板开关过程中轴向窜动脱出。日常开关门板的时候，转轴和两个铜套形成转动副，弹簧提供的轴向预紧力会把两个安装片往中间压，消除铰接位置的径向间隙，门板开关的时候不会有松垮的晃动感，比普通无预紧的可拆卸铰链定位精度高很多。如果需要把门板整个拆下来，不需要拧任何安装螺丝，只要把L型转轴的下端弯折段扳到对准让位缺口的位置，往上克服弹簧力抽拉转轴，让转轴下端从下方铜套里退出来，就能直接把门板和柜体侧的铰接结构分离，整个拆装过程几秒钟就能完成，特别适合需要频繁拆门维护的电气柜、网络机柜、小型实验设备柜体的场景。

　　再讲设计时候需要注意的安装边界和尺寸匹配问题，首先这个铰链的安装片是平板式结构，图里能看到安装片上开了U型的让位缺口，这个缺口一方面是给转轴抽拉的时候让位，另一方面是安装的时候可以适配一定的安装位置误差，不需要两个安装片的孔位完全严丝合缝，降低钣金加工的精度要求。安装的时候两个安装片分别采用点焊的方式固定在柜体和门板的对应折边上，点焊位置要避开铜套的转动范围，避免焊渣溅到铜套和转轴的配合面里，导致转动卡滞。尺寸方面，转轴的直径要和两个铜套的内孔做间隙配合，公差选H8/f7就足够，既不会因为间隙太小转动发涩，也不会因为间隙太大导致门板倾斜；弹簧的线径和自由长度要根据门板的重量选，常规1-2kg的钣金门板，弹簧线径选0.8-1mm，预紧压缩量留2-3mm就能提供足够的轴向压紧力，不会因为门板自重导致转轴窜动；挡圈（也就是图里转轴上端的限位结构）的作用是限制转轴往上抽拉的最大行程，避免抽拉的时候弹簧和转轴直接从铜套里脱出，挡圈的安装槽要开在转轴上端，保证转轴抽到最高位置的时候，下端还能留在上方铜套里，不会整个掉出来。

　　从结构可靠性的角度说，这个铰链所有零件都是金属材质，表面做镀彩锌处理，防锈能力够一般工业车间、普通室内环境的使用要求，没有塑料易损件，弹簧的疲劳寿命按照每天开关10次算，用个五六年不会出现弹力失效的问题。和市面上普通的弹簧铰链比，这个结构没有多余的复杂零件，总共就是转轴、弹簧、两个铜套、两个安装片、上端挡圈这几个零件，加工成本很低，钣金厂自己就能开模做，不需要采购专用的标准合页，而且安装的时候只需要点焊固定，不需要在柜体和门板上开沉头螺丝孔，对于薄钣金的机柜来说，不会因为开孔导致板材变形，也不会有螺丝头凸出来刮擦线路或者操作人员的问题。

　　实际选型的时候要注意，这个铰链适合的是门板转动角度不超过180度的侧装门，如果是上翻门或者下翻门，要重新计算弹簧的弹力和转轴的受力方向，不能直接套用；另外如果是户外使用的机柜，要把表面处理改成热镀锌或者不锈钢材质，避免长期淋雨生锈导致转轴卡滞。建模的时候要把弹簧的压缩状态、转轴的抽拉行程、转动的干涉检查都做全，尤其是要模拟门板转到最大开门角度的时候，安装片和铜套、转轴弯折段会不会有干涉，避免实际做出来之后开门角度不够，或者转轴弯折段撞到柜体折边。
