四轴关节型工业搬运机械手结构设计

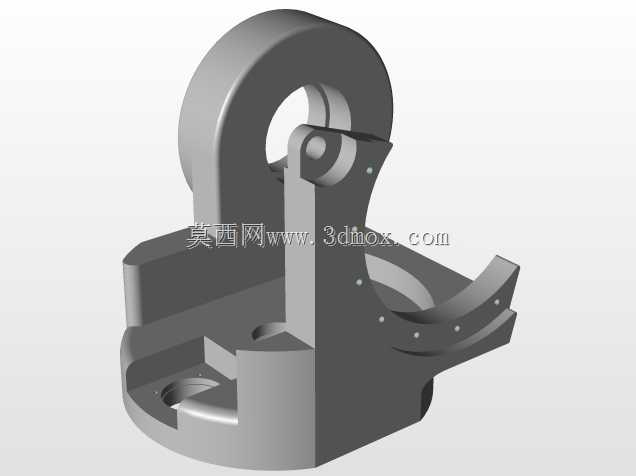

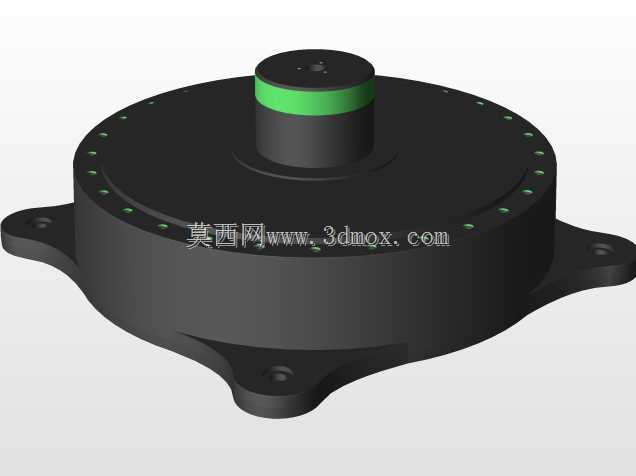

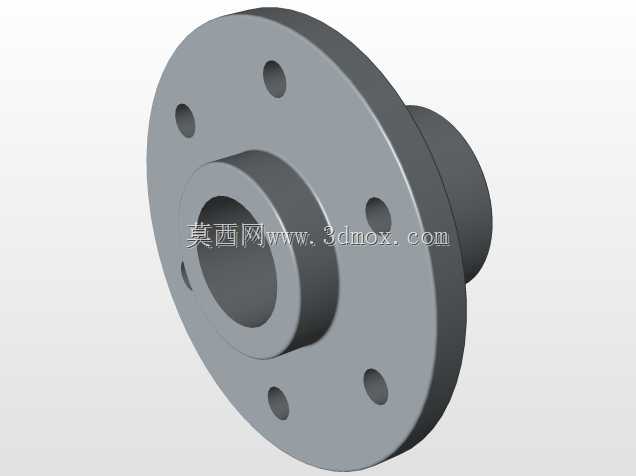

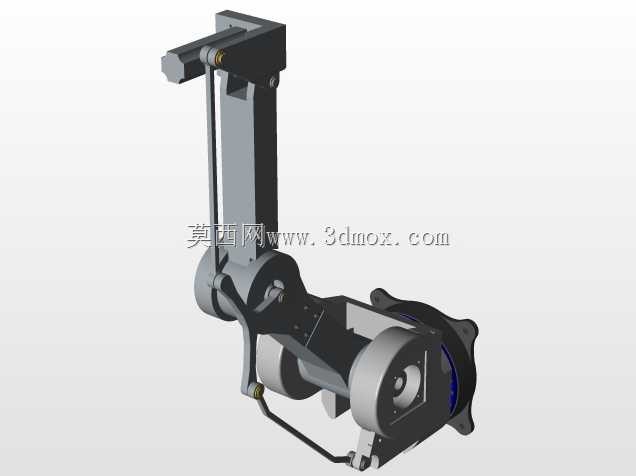

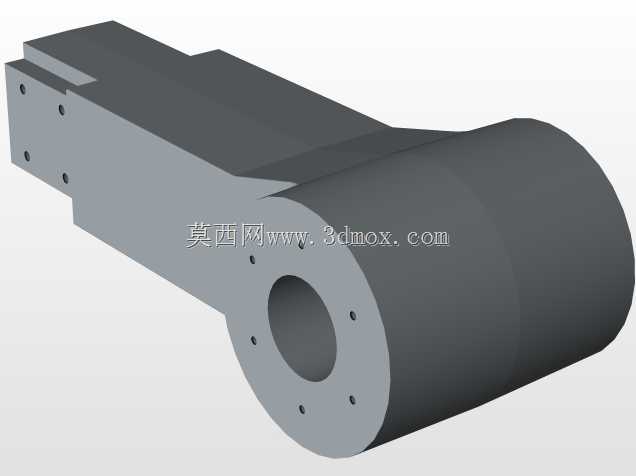

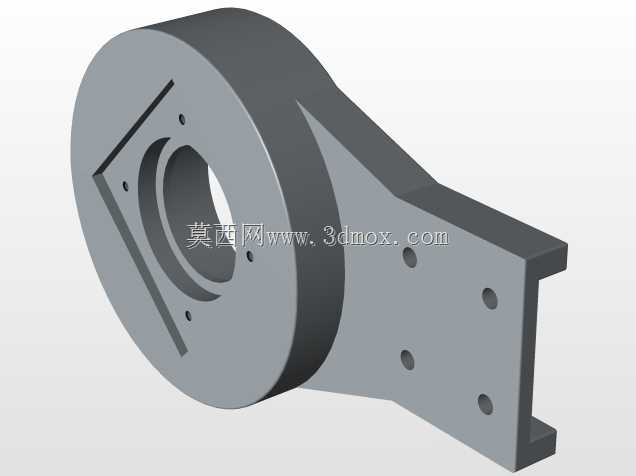

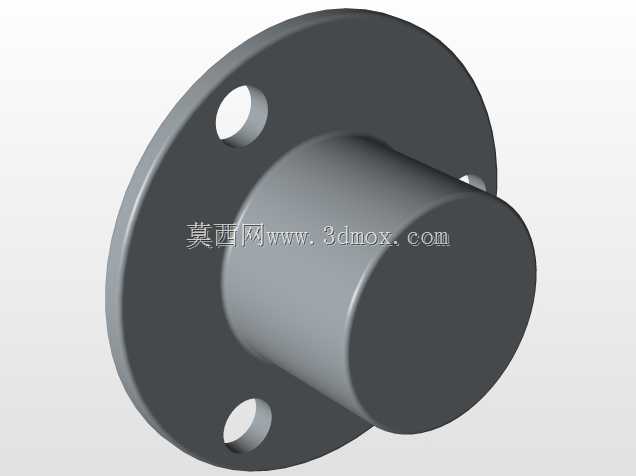

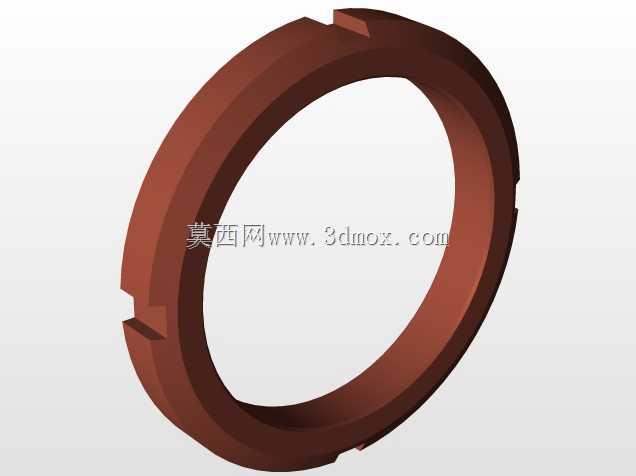

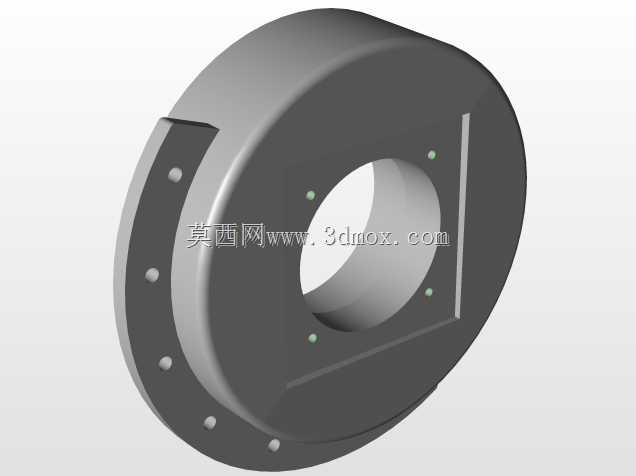

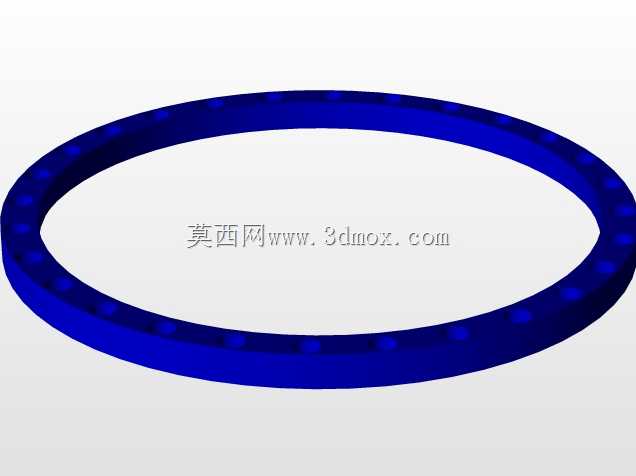

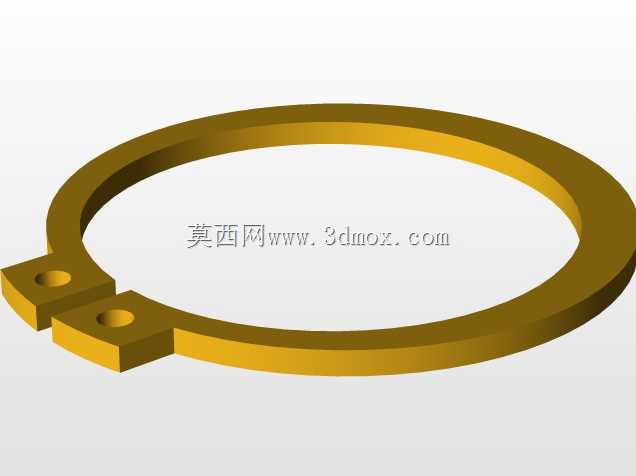

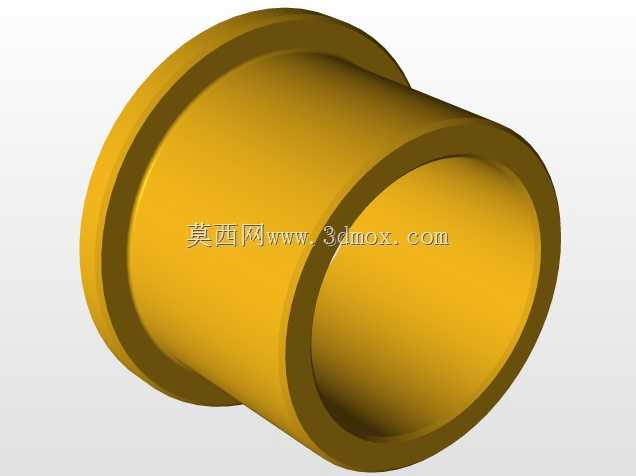

这款四轴关节机械手的结构设计，核心面向3C电子小件分拣、机床上下料、轻型码垛这类负载10kg以内的工位场景，在布局时优先考虑了车间常见的立柱安装、台面侧装两种固定方式，底座安装孔位采用环形均布设计，可适配不同规格的安装法兰，安装面到第一关节回转中心的高度控制在紧凑区间，避免在狭窄的机床操作窗口旁出现干涉问题。从功能特性来看，四个关节的运动范围做了针对性的限位设计，底座回转关节可实现360度全周回转，大臂俯仰关节覆盖从水平前伸到近垂直抬升的角度区间，小臂俯仰关节配合大臂动作可拓展水平作业半径，末端腕部的回转关节负责调整工件姿态，各关节的走线全部采用内置式线槽布局，避免外部拖链在高速往复运动中剐蹭周边设备，也能减少车间粉尘、切削液对线束的侵蚀。设计过程中优先做了运动包络的校核，在三维环境下模拟了全行程动作的边界，确保大臂抬升到最高位置时不会超出车间常见的安全护栏高度，水平前伸到最大行程时，末端负载的重心偏移量控制在关节轴承的额定承载范围内，各臂段的截面采用变厚度加强筋结构，在保证整体刚性的前提下尽可能降低臂体自重，减少伺服电机的负载惯量匹配难度。关节连接处的密封结构采用阶梯式迷宫密封，可适配多数有少量切削液飞溅、粉尘漂浮的普通工业车间环境，不需要额外增加外置防护套就能满足日常使用的防护要求。末端法兰预留了标准的气动夹爪、真空吸盘安装接口，孔位间距符合通用工业机械手末端执行器的安装规范，不需要额外做转接板就能直接适配市面上多数常规的末端工装。在结构细节上，各关节的驱动电机安装位预留了编码器线缆、动力线缆的走管空间，臂体内部的线槽做了圆角过渡处理，避免穿线时划伤线缆绝缘层，底座内部预留了驱动控制器、气动电磁阀组的安装空间，可根据实际使用需求选择将控制元件内置在底座内，减少外部走线的杂乱程度，也能缩短气动管路的长度，提升末端执行器的响应速度。
