单轮挂载式自行车载货拖车结构

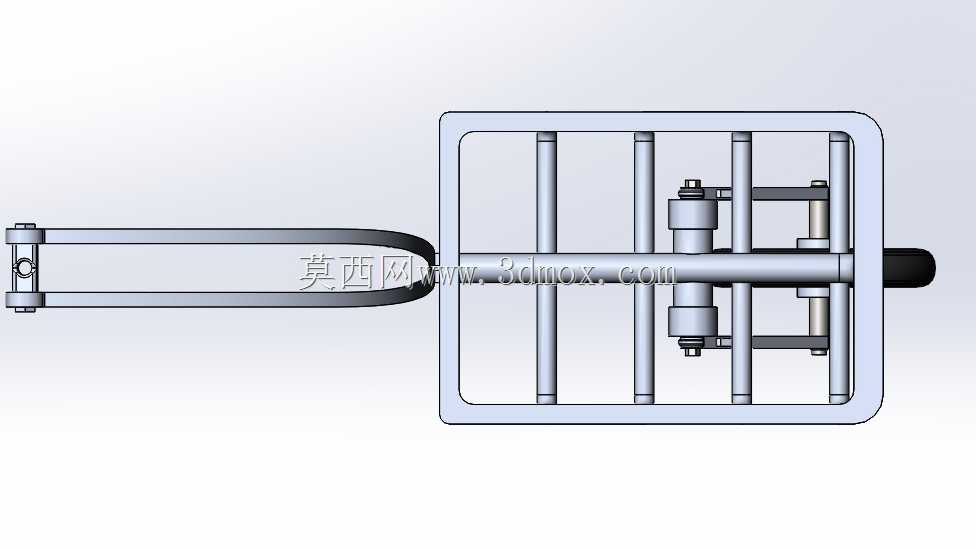

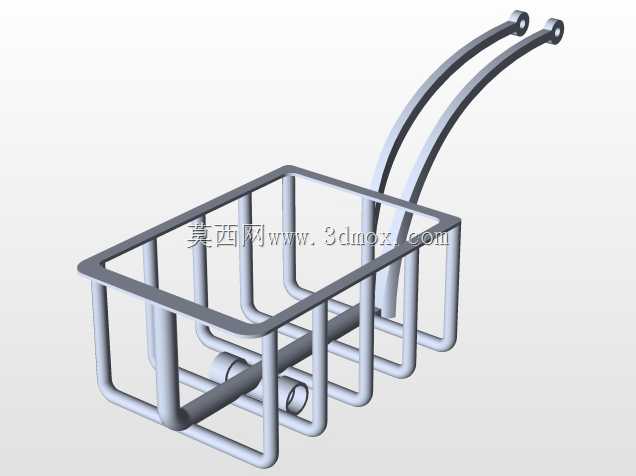

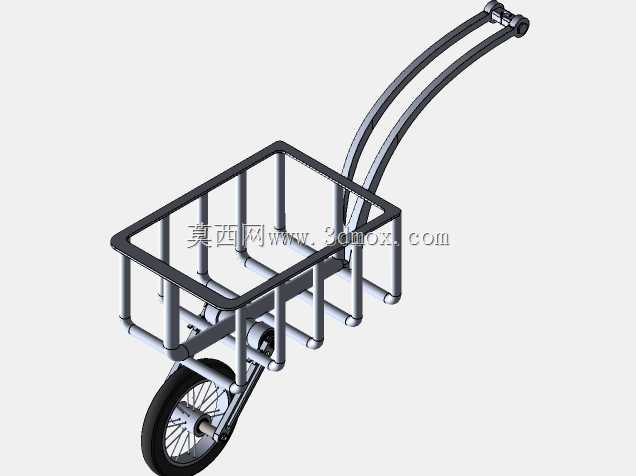

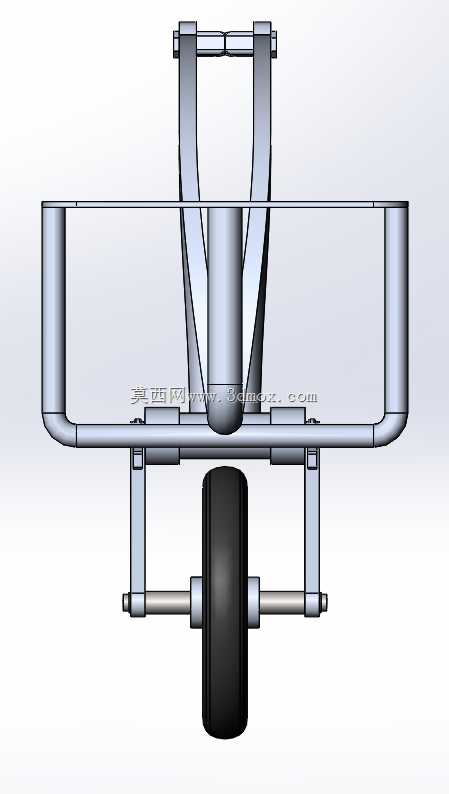

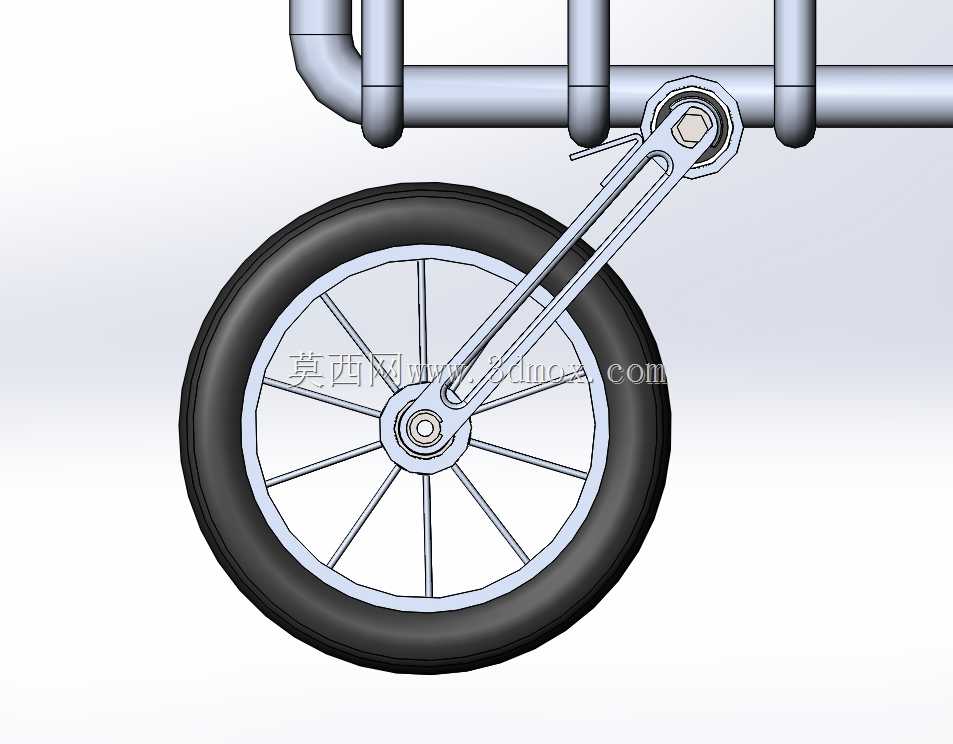

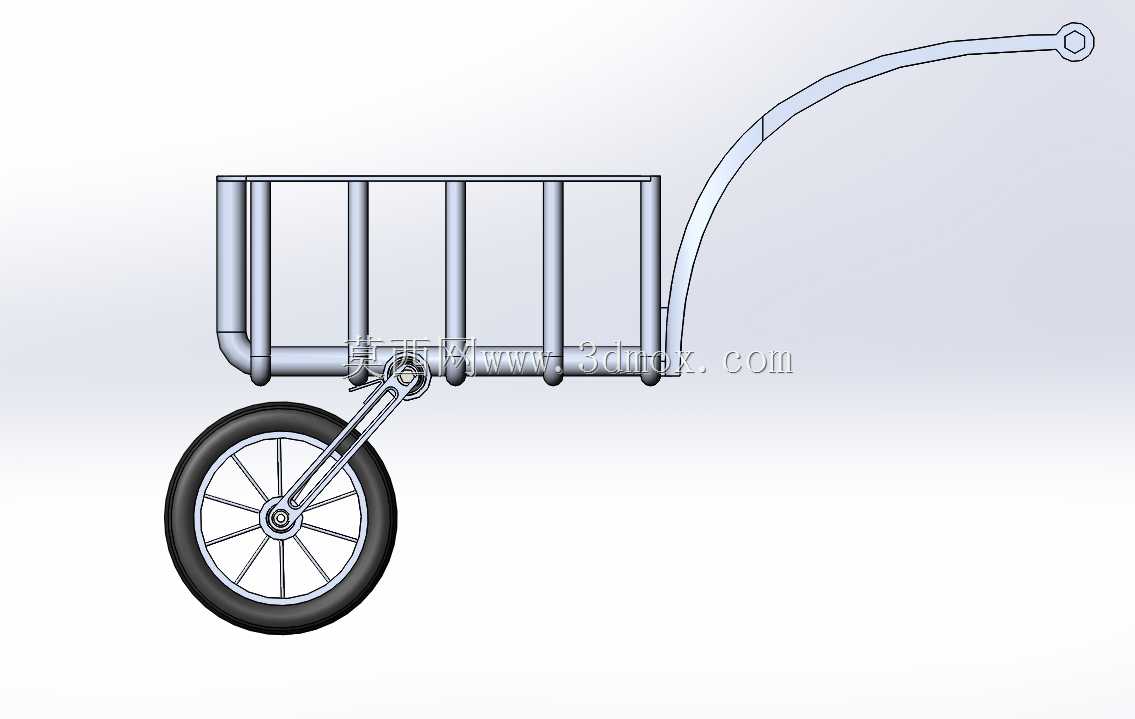

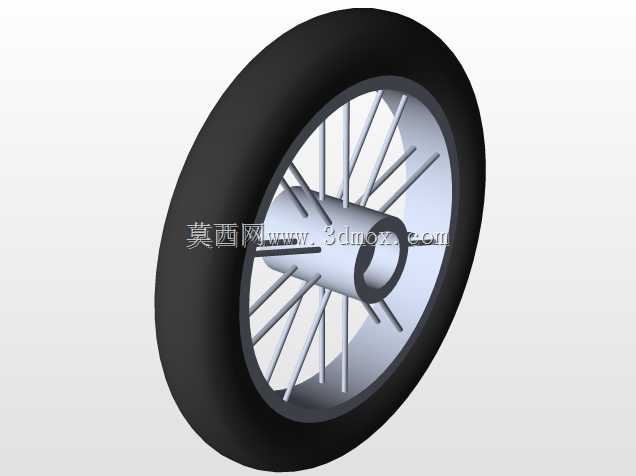

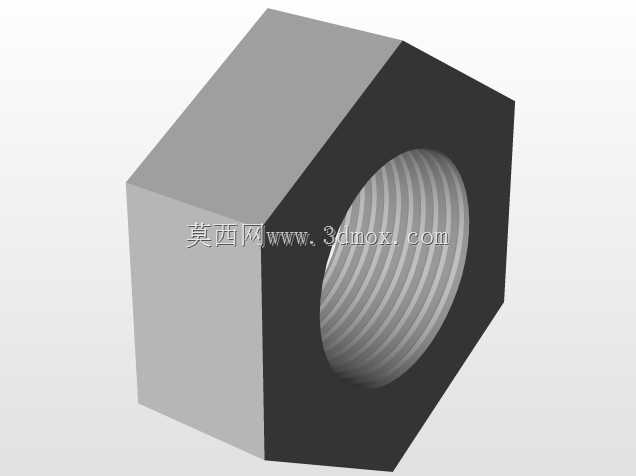

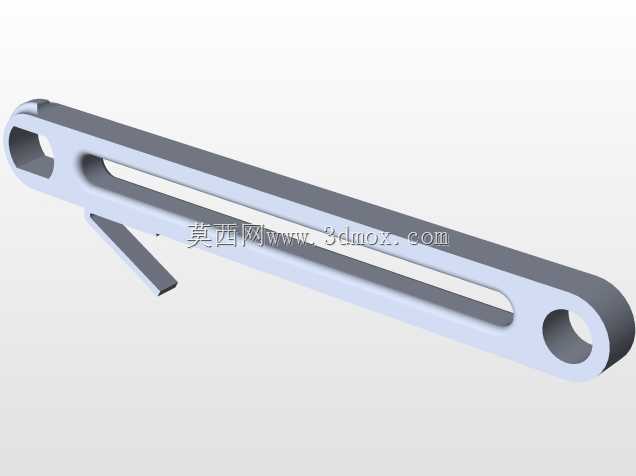

这款单轮自行车拖挂结构，主要面向日常骑行场景下的短途载物需求，适配城市通勤、近郊采购、户外休闲骑行等场景，可挂载于常规民用自行车、山地车的后座连接点位，拓展骑行过程中的载物能力，解决普通自行车自带载物篮容量不足、重心偏高的问题。从结构设计来看，整体采用单轮支撑布局，相较于双轮拖挂，转向跟随性更好，骑行过程中不会额外增加过宽的横向占用空间，在狭窄非机动车道、小区步道等场景通行时，不会因为拖挂过宽影响通行效率，也能减少剐蹭风险。拖挂的载物舱采用栏式框架结构，框架杆件采用等径圆管弯折焊接成型，四周的竖向栏杆既可以对装载的物品形成侧向围挡，避免物品在骑行颠簸过程中滑落，也能通过绑带穿过杆件间隙对货物进行捆扎固定，适配不同尺寸、外形的装载物品，不管是袋装生活用品、户外露营装备还是小型采购货品，都能稳定固定。连接臂采用大弧度弯管结构，从载物舱前端向上延伸至自行车后座连接点，这个弧度设计一方面可以避让自行车后轮的转动空间，避免拖挂与后轮发生运动干涉，另一方面也能让拖挂的载物平台保持较低的重心位置，减少骑行过程中拖挂带来的重心偏移影响，提升骑行操控稳定性。行走部分采用单轮辐条轮结构，轮组规格与常规自行车轮组通用，后期维护更换配件成本低，轮组通过叉形支架与载物舱底部连接，连接位置设置有转动枢轴，可适配路面颠簸带来的小幅度角度摆动，避免硬连接导致的结构应力集中。安装边界上，连接臂末端的连接孔位适配常规自行车后座的安装螺栓间距，不需要对自行车本身进行打孔改装，通过配套的紧固件即可完成快速装拆，不需要使用时可以快速拆下，不影响自行车本身的独立使用。载物舱的框架尺寸经过合理规划，横向宽度不超过自行车车把宽度，纵向长度不会超出骑行者的踩踏活动范围，正常踩踏过程中脚跟不会与拖挂结构发生碰撞，载物平台的离地高度也经过校核，经过常规减速带、路面坑洼时不会出现托底剐蹭的情况。整体结构没有多余的冗余设计，框架杆件的排布兼顾结构强度与轻量化，不会给骑行带来过多的额外负重，连接部位的受力点都做了加强处理，可承载日常使用场景下的常规载物重量，满足骑行短途载运的实际使用需求。
