ASA系统参数化单点车削刀具结构设计

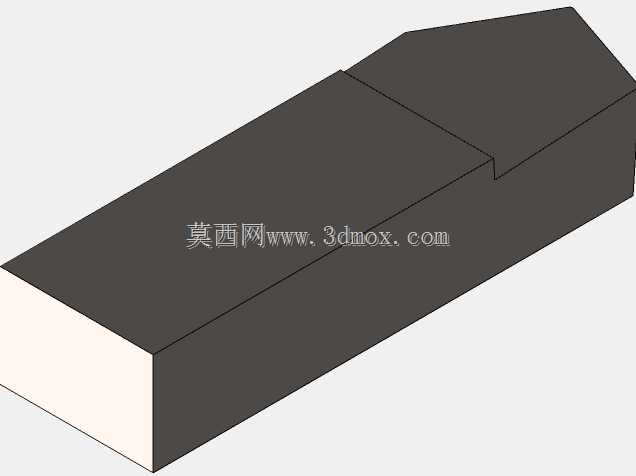

这款单点车刀的建模逻辑完全贴合ASA车削刀具系统的装夹规范，建模阶段就把刀杆的安装基准面做了公差适配预留，刀杆主体采用长方体基准构型，底部与侧面的定位面平面度控制在装夹要求范围内，可直接适配常规四方刀架的装夹槽尺寸，不需要额外做垫块调整中心高。从实际加工场景来看，这类刀具主要用于普通卧式车床、数控车床的外圆车削、端面车削以及小角度锥面加工工序，刀头部分的切削角度预留了参数化调整接口，在建模的方程式驱动模块中，可以直接修改主偏角、前角、后角的参数值，不需要重新绘制草图就能快速生成不同几何角度的刀具构型，能匹配不同材质工件的切削需求，比如加工45号钢、铝合金、铜件时，只需要调整对应角度参数就能得到适配的刀具模型，用于加工前的走刀路径仿真验证，避免实际加工中出现刀具与工件、卡盘的干涉问题。刀头与刀杆的衔接部分做了平滑过渡处理，既保证了刀杆的整体刚性，又能减少切削过程中的应力集中，降低打刀风险。建模过程中没有做多余的工艺倒角、圆角修饰，所有结构特征都围绕实际装夹与切削功能设计，刀杆的长度、宽度、高度尺寸都参考了常规机夹车刀的通用规格，安装时伸出刀架的长度控制在刀杆高度的1.5倍以内，符合切削加工的刚性要求。在做刀塔类机床的换刀仿真时，这款模型的外形轮廓可以直接用于干涉检查，验证换刀过程中刀具与刀塔、工件、夹具的安全距离，不需要额外简化模型。参数化的设计逻辑也方便后续做刀具磨损仿真、切削力分析时快速调整刀具几何参数，不用重复建模，能大幅缩短工艺准备阶段的建模耗时。刀头的切削刃部分做了平直度约束，保证仿真时的切削接触计算与实际加工状态一致，可直接导入CAM软件做刀路验证，匹配实际加工的切削参数设置。
