精密推台圆盘锯木工加工设备结构

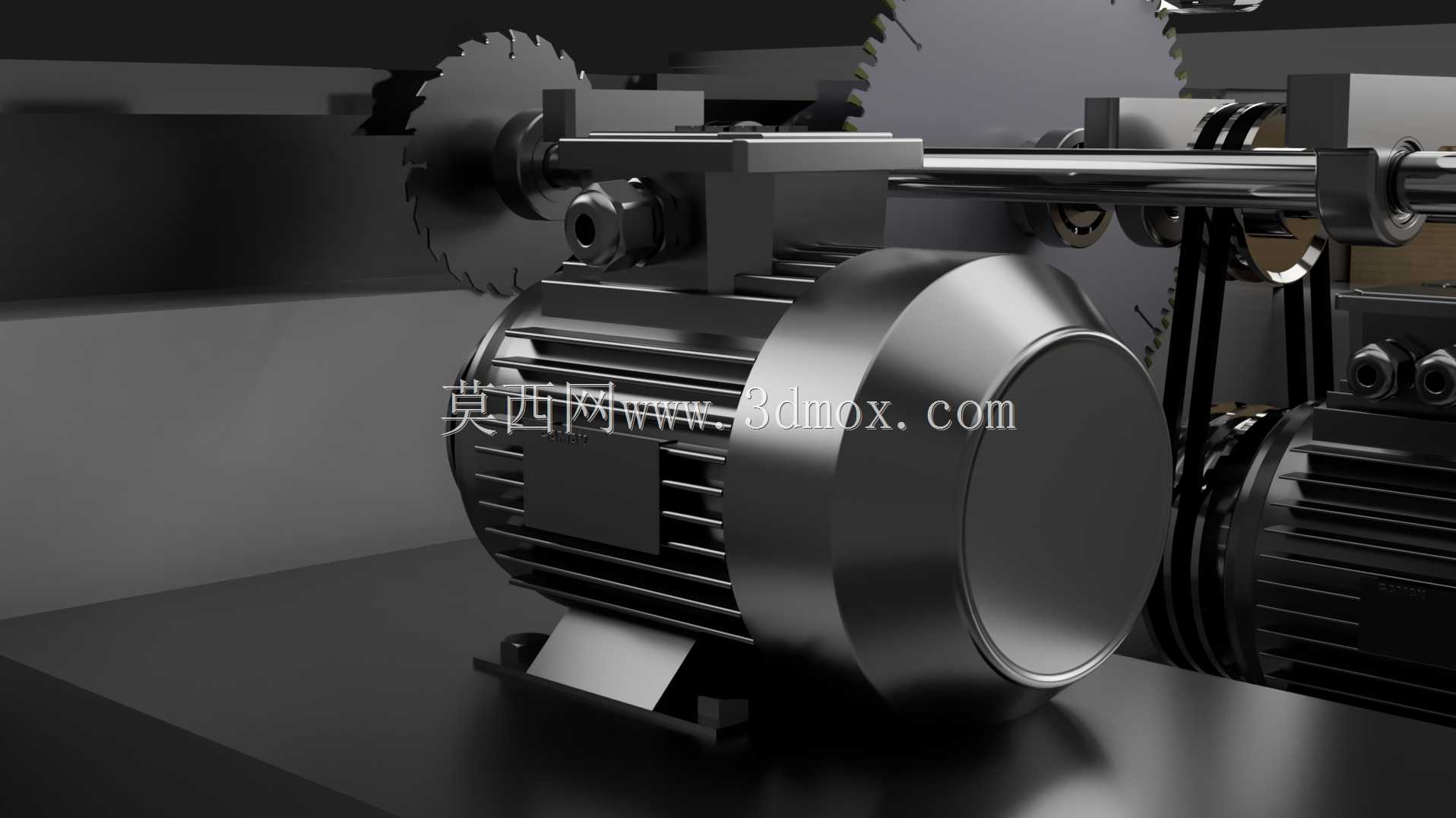

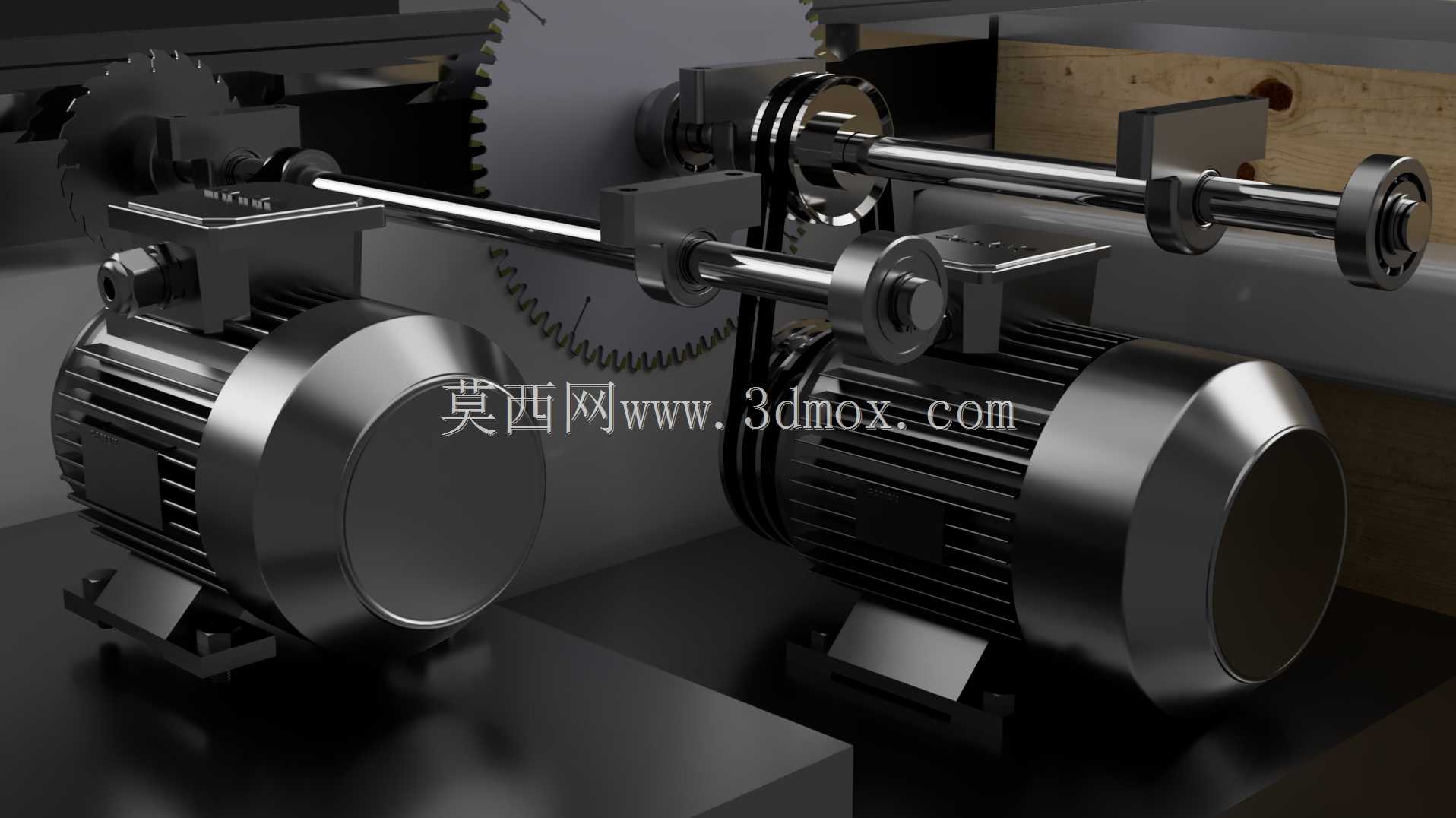

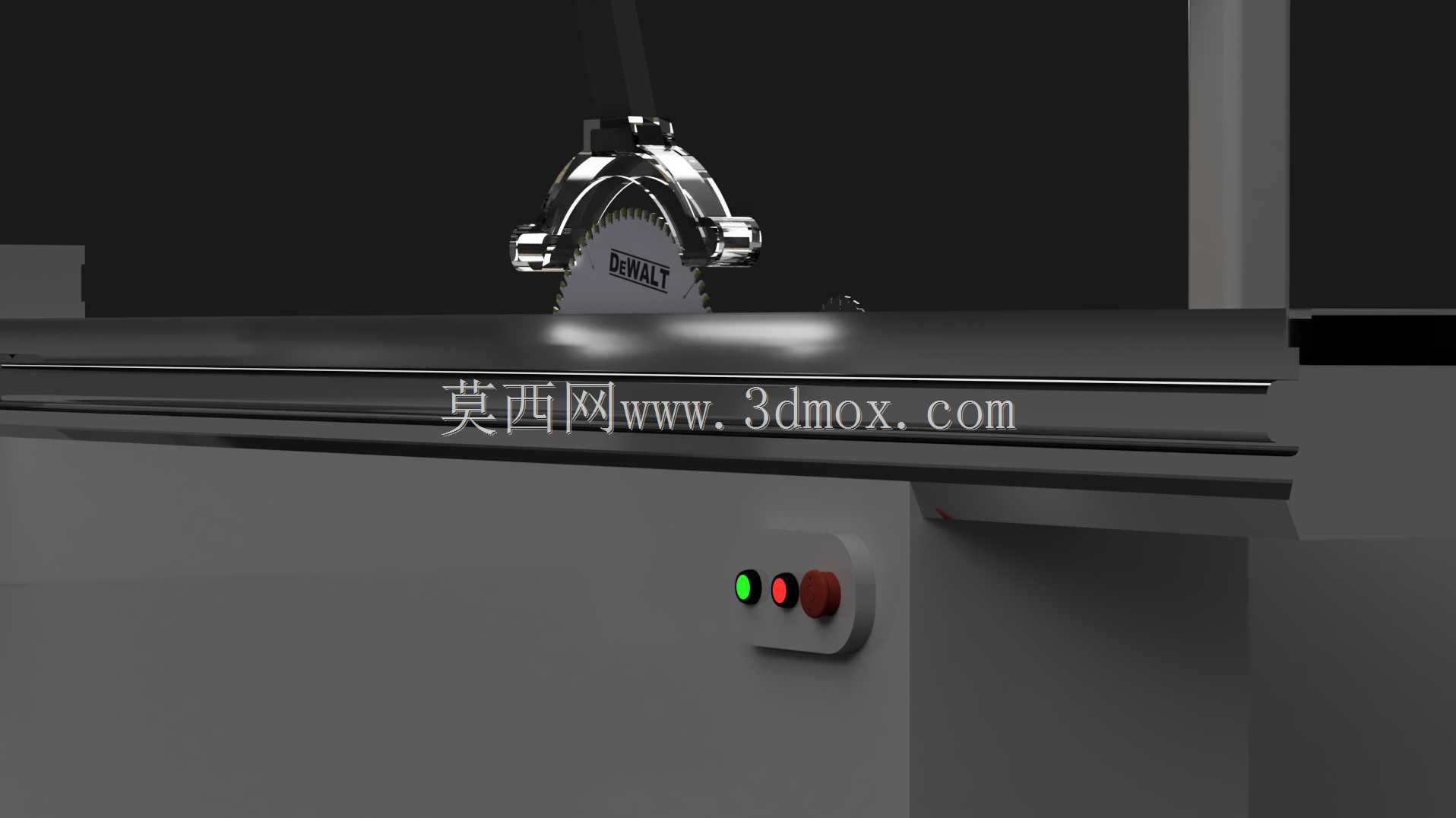

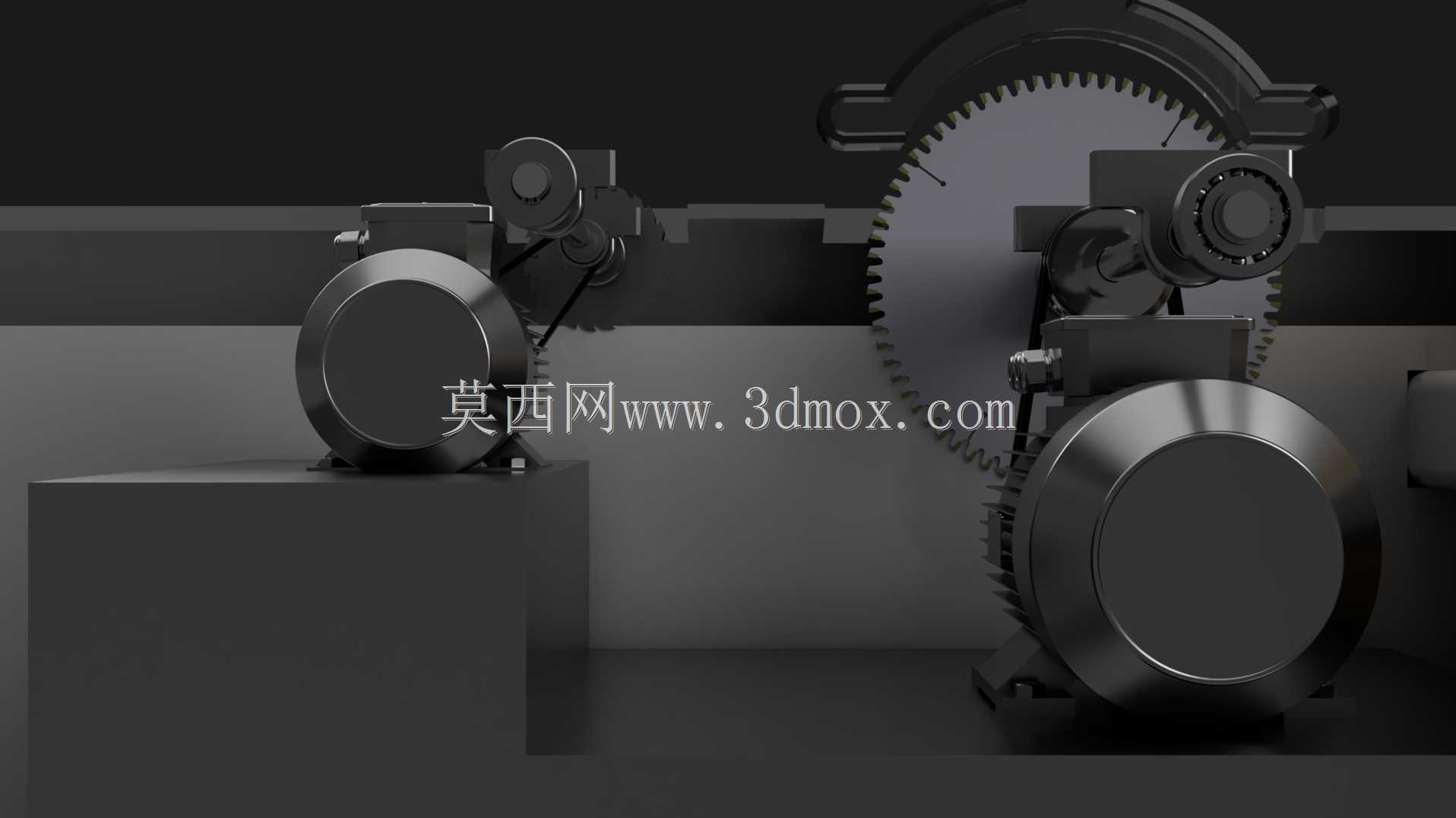

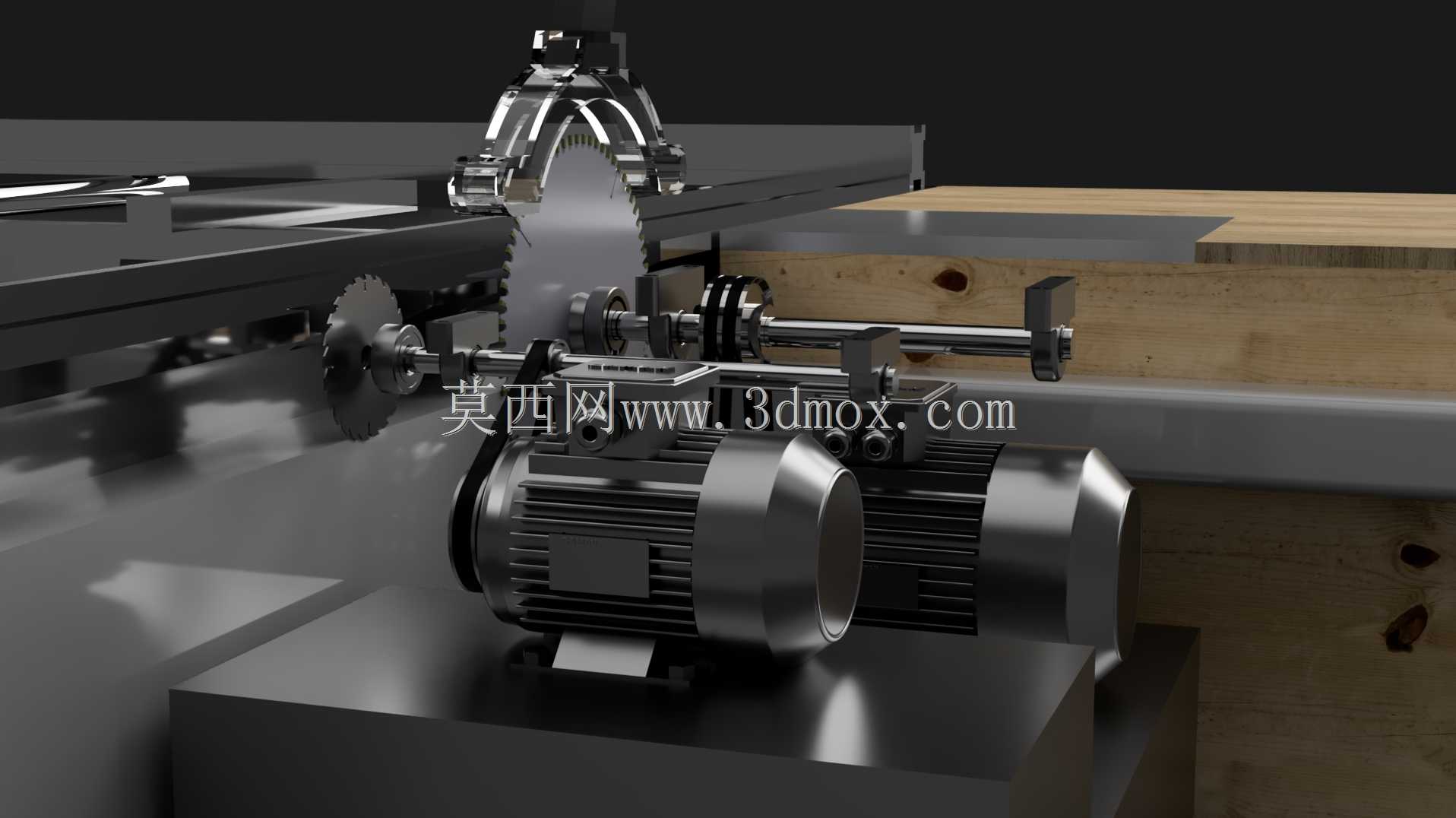

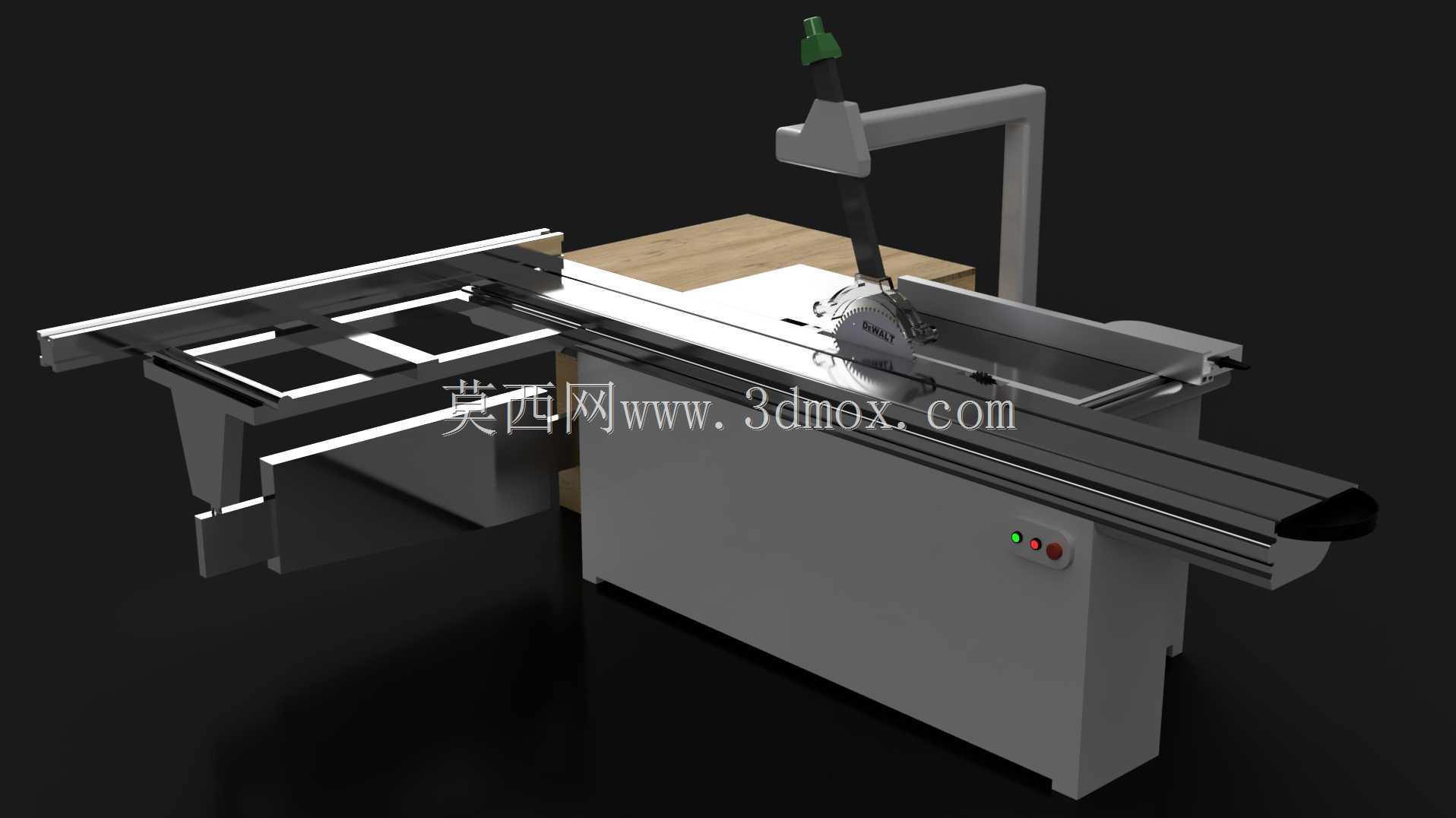

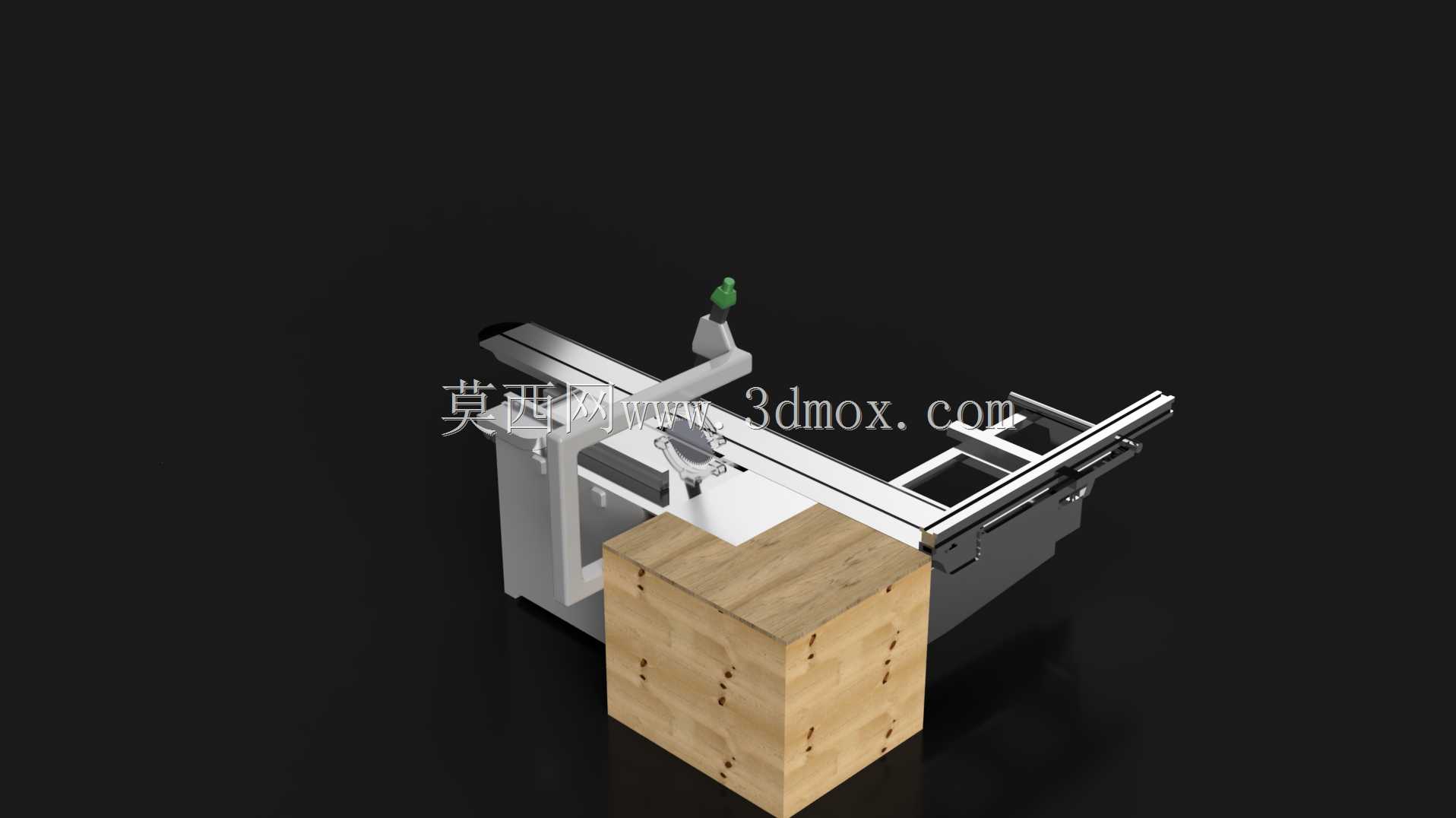

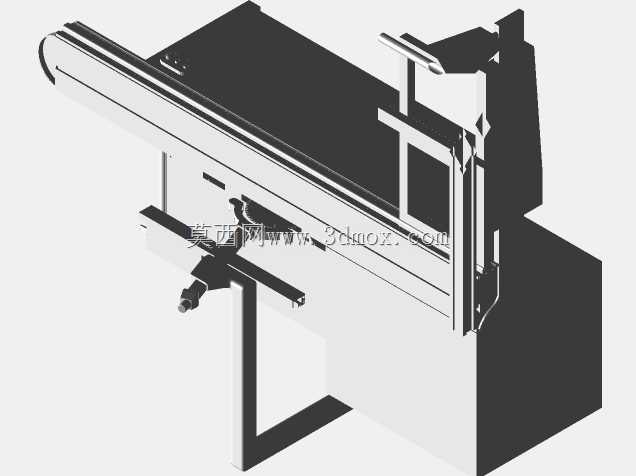

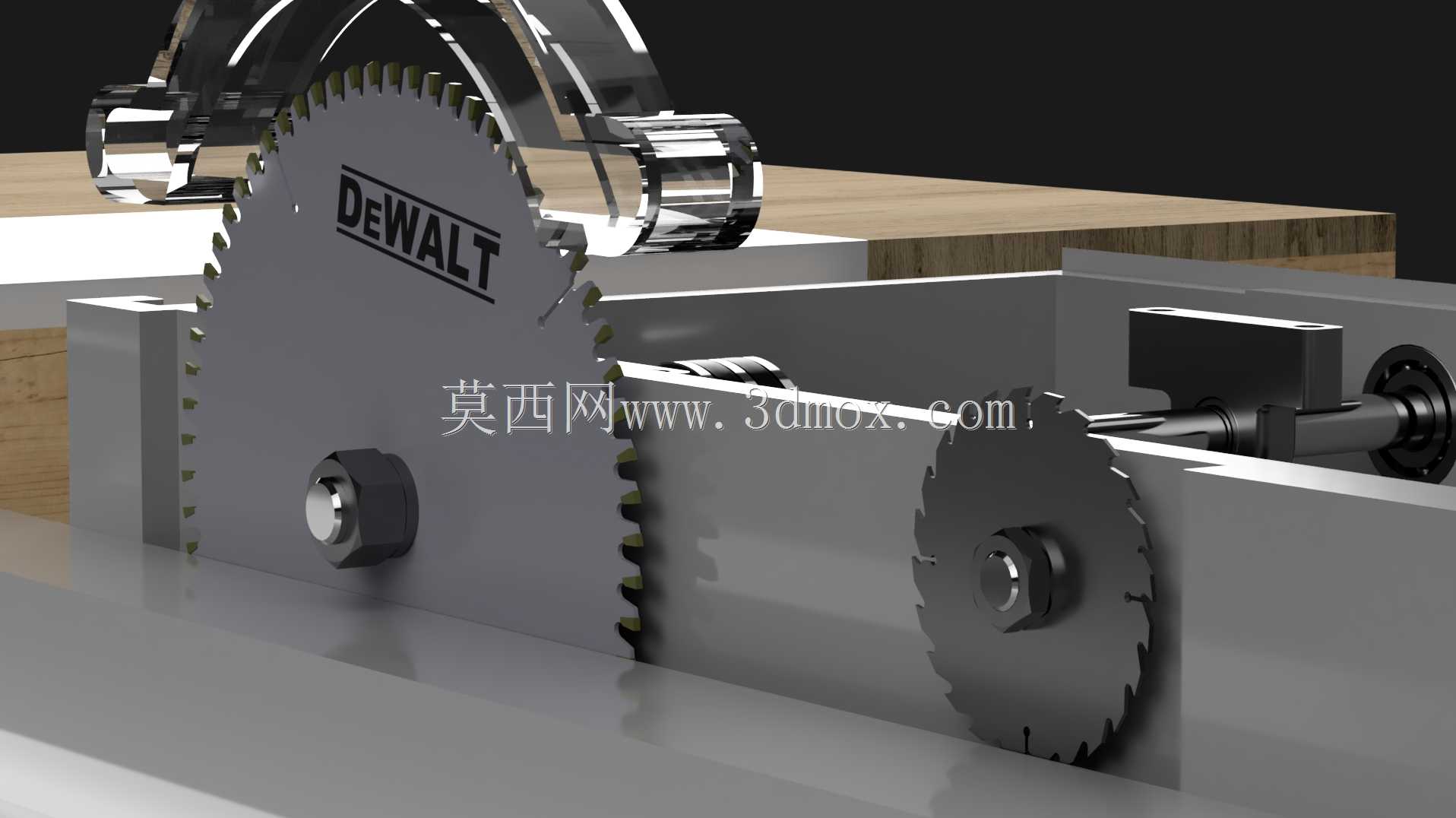

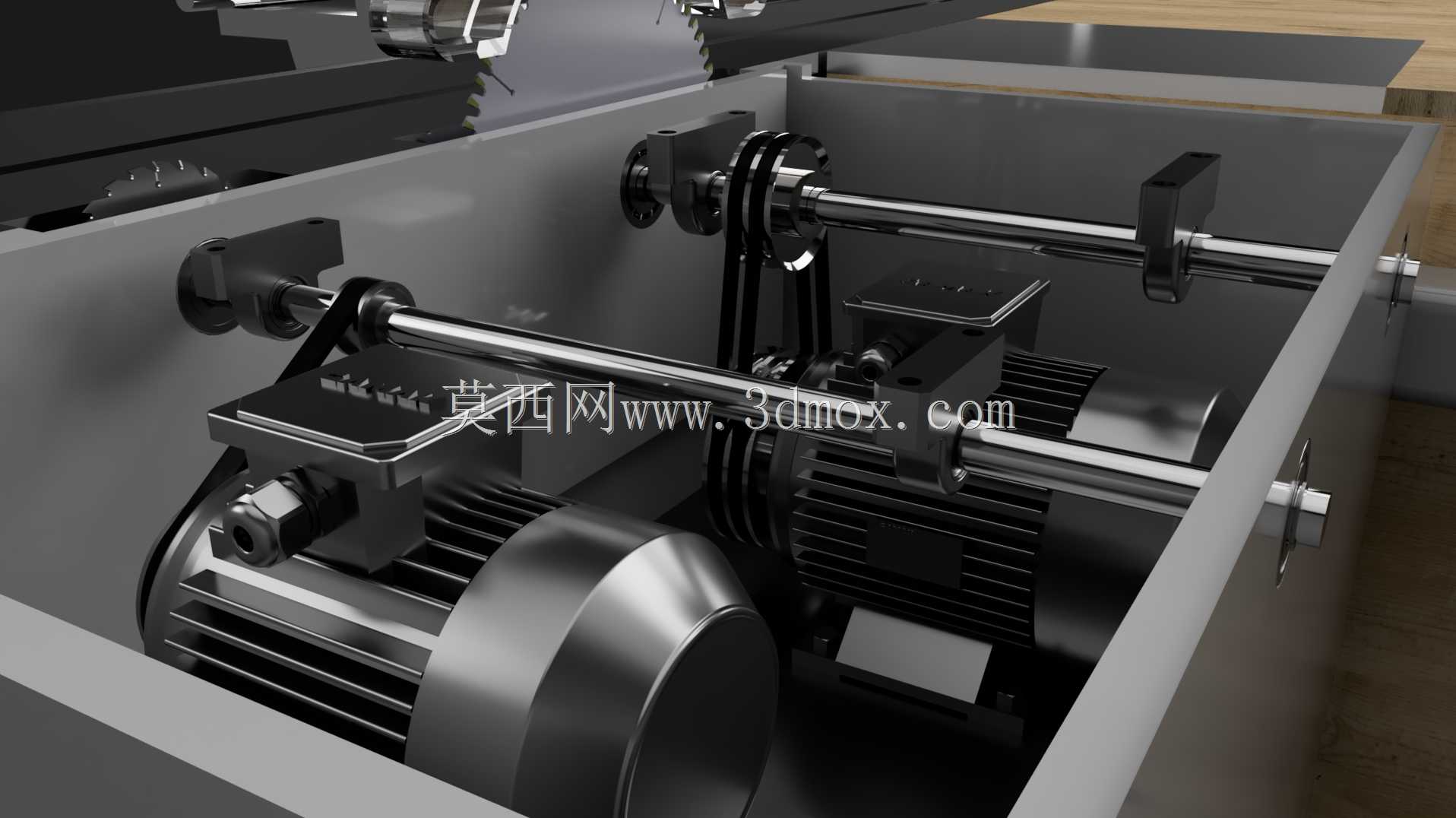

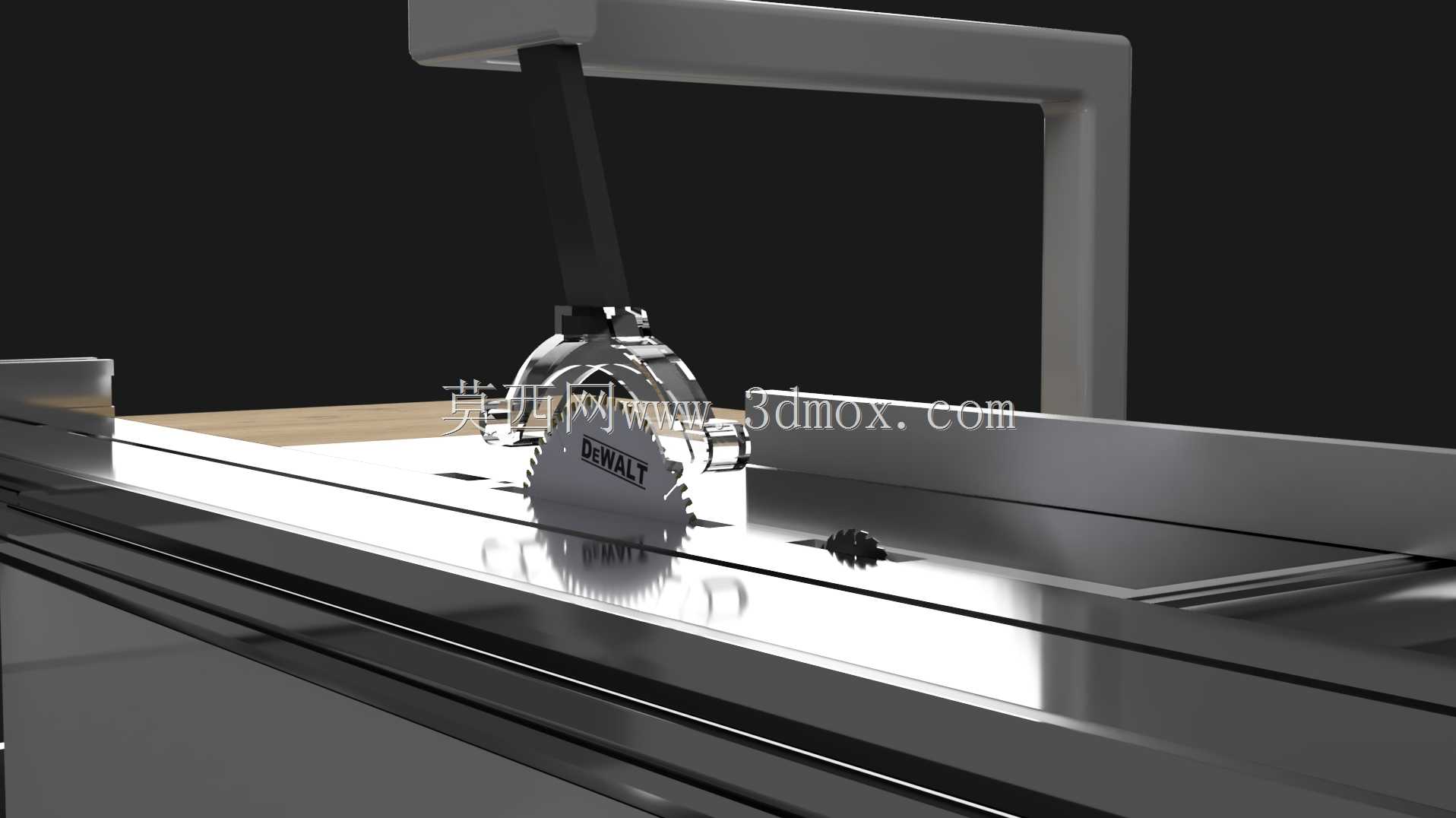

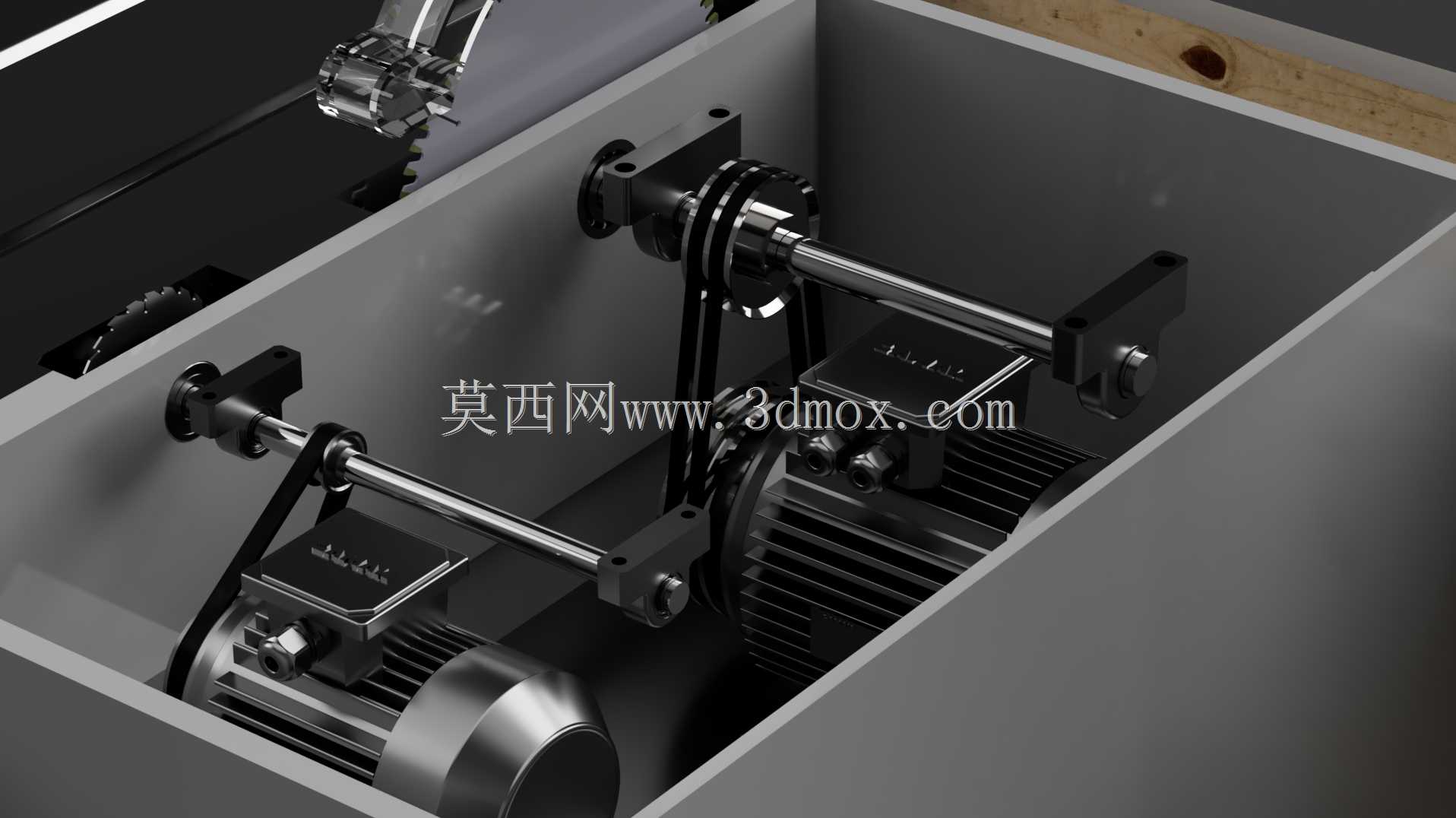

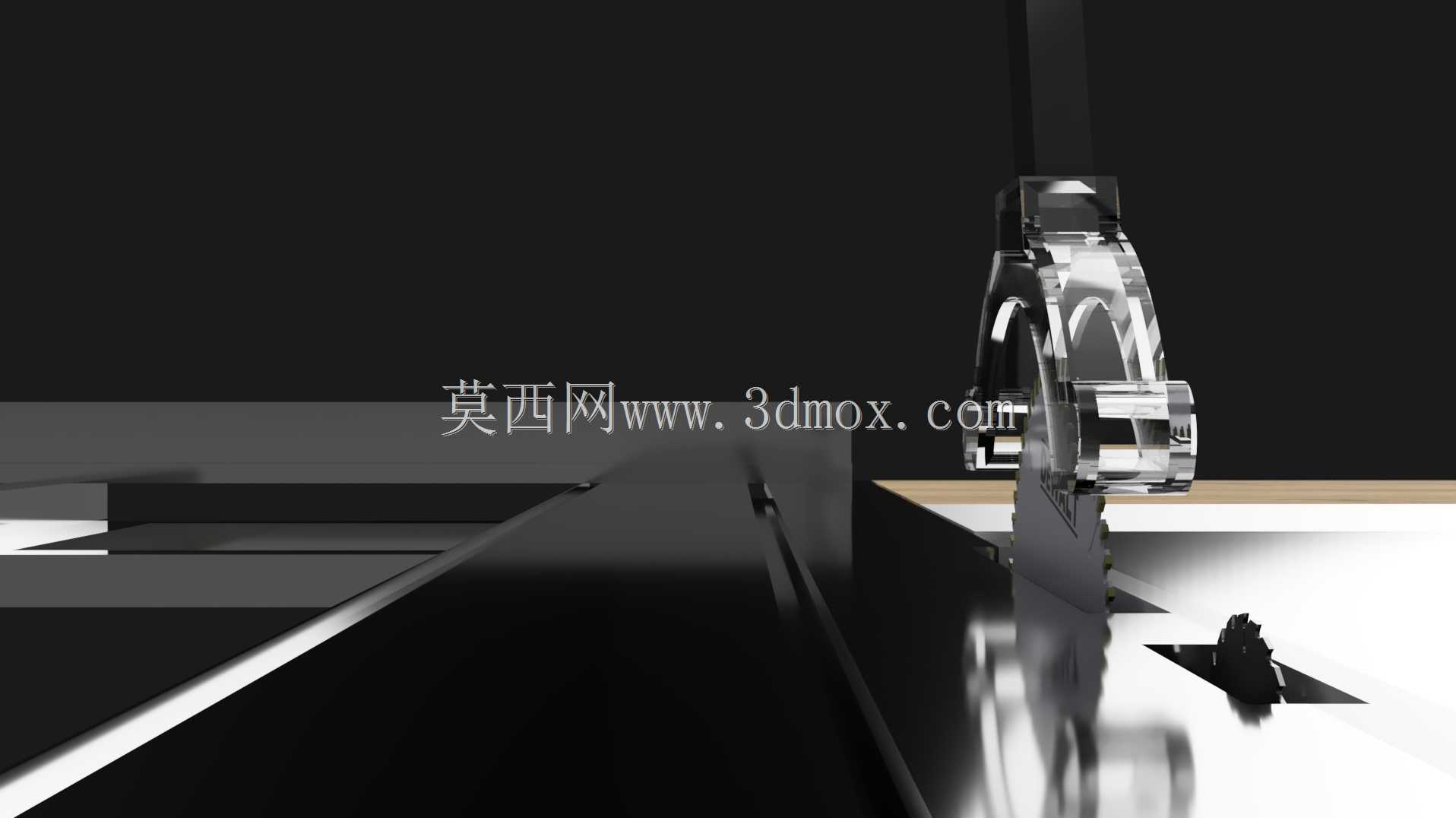

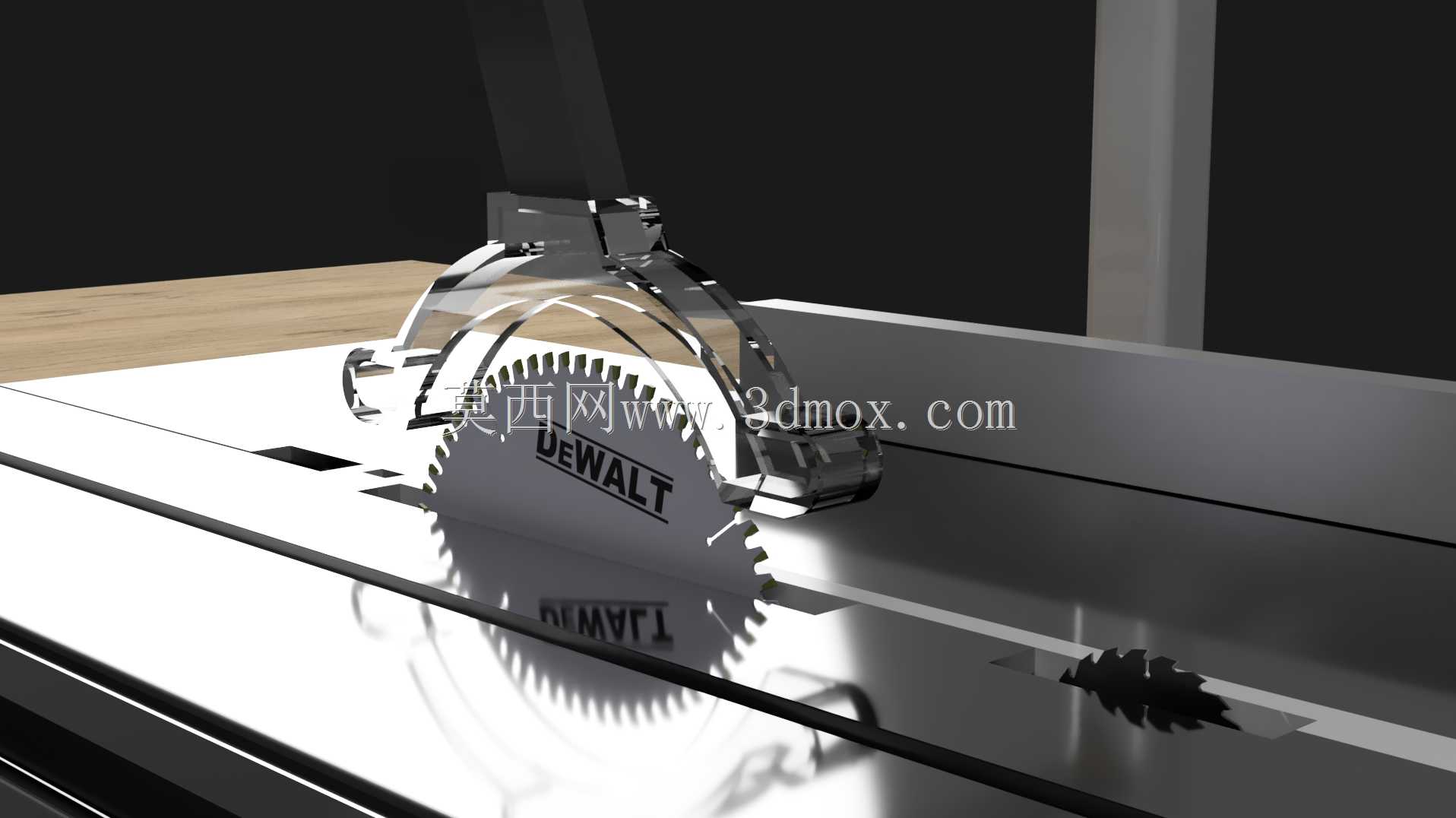

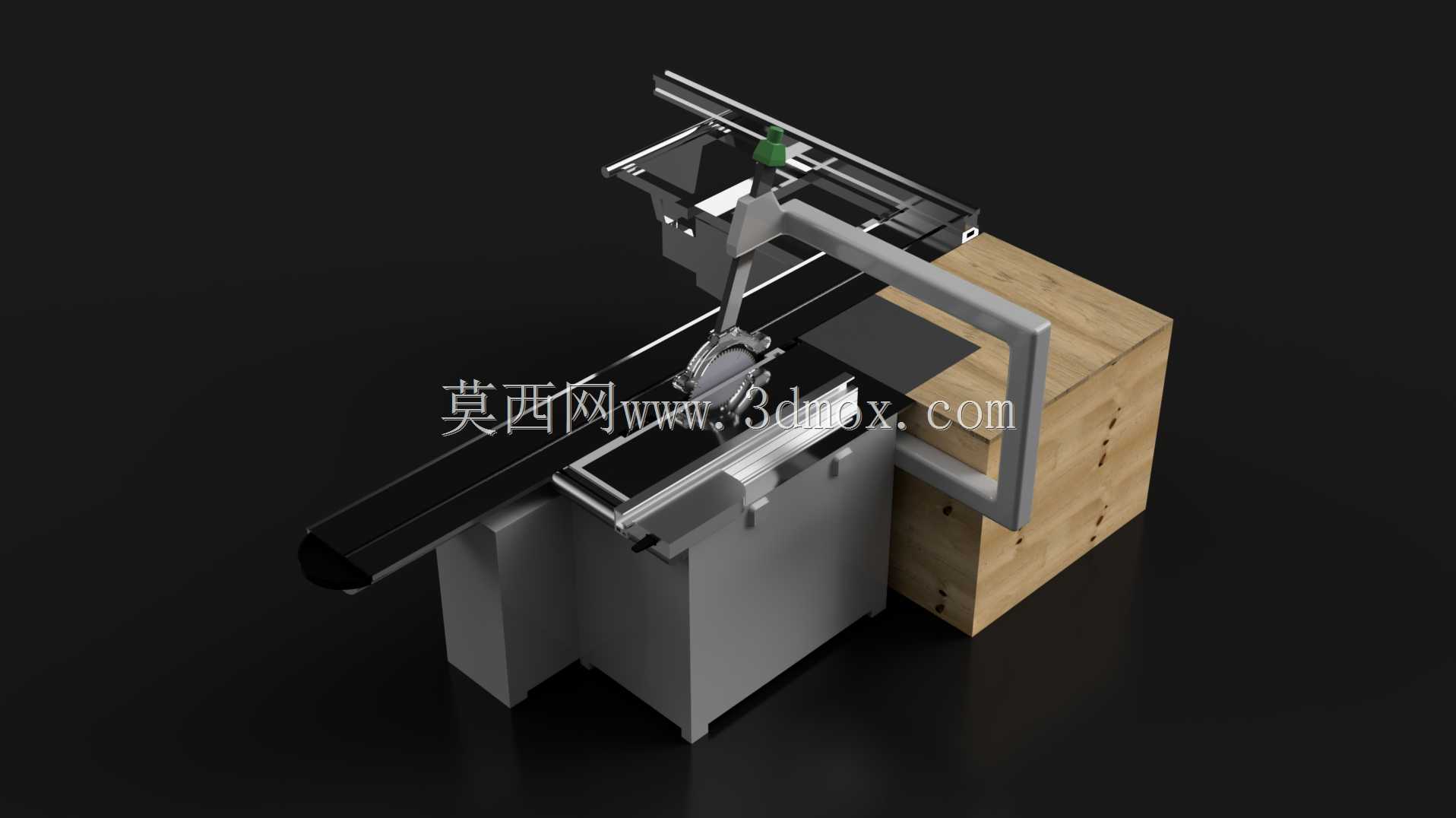

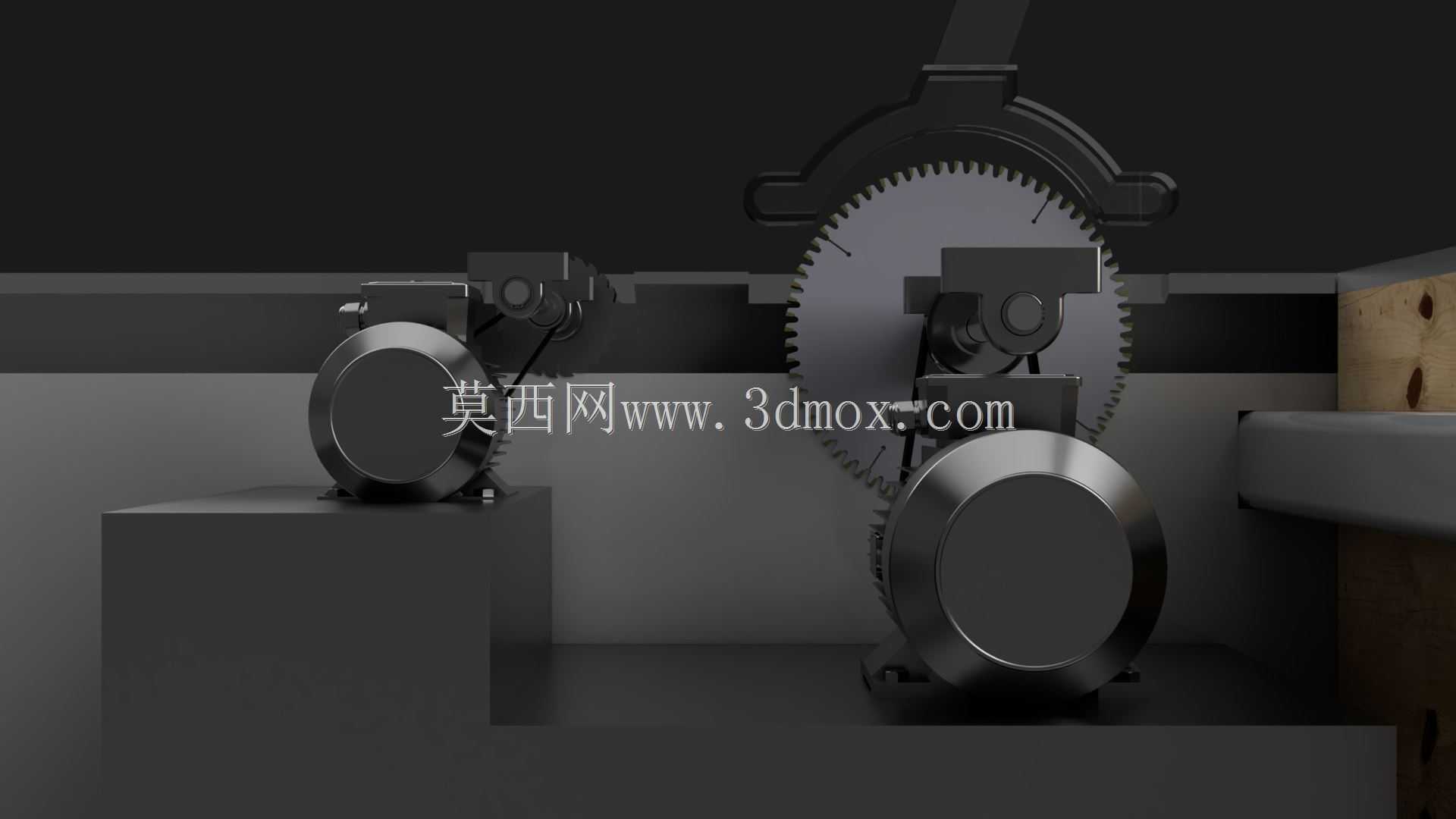

这款推台圆盘锯主要面向板式家具加工、实木备料、装饰板材裁切等木工生产场景，是定制家具厂、木制品加工车间、建筑装修板材下料环节的核心加工设备，可完成密度板、刨花板、实木板、亚克力板、多层胶合板等多种板材的直边裁切、角度开料、定尺截断作业，能满足批量生产与小批量定制加工的精度需求。从结构设计来看，设备采用分体式布局，主机柜体作为核心承载结构，内部集成锯片升降调节机构、角度偏转机构与传动组件，柜体侧面设置操作按钮组，集成急停、启动、锯片升降调节的控制功能，操作位贴合一线作业人员的操作习惯，减少加工过程中的多余动作。延伸式推台导轨采用高精度线性滑动结构，推台台面设置定位靠尺与工件挡板，可根据加工尺寸快速调整定位基准，推台滑动行程覆盖常规板材的最大加工幅面，作业时工件随推台沿导轨平稳进给，避免人工推送板材产生的偏斜、跑位问题，保障锯切面的直线度与尺寸一致性。锯切单元配备主锯片与划线锯片双锯结构，划线锯片预先在板材底面划出切痕，可有效避免主锯片裁切时产生的崩边、茬口问题，适配饰面人造板的高质量裁切需求；锯片上方设置透明防护压罩，加工时压罩贴合板材表面，既可以阻挡锯屑飞溅，也能避免作业人员意外接触运转锯片，配套的除尘接口可对接车间中央除尘系统，及时排走锯切产生的木屑粉尘，改善作业环境。设备的安装边界需预留足够的操作空间，推台完全伸出时的总长度需纳入车间布局考量，后侧与侧面预留检修与除尘管道连接空间，设备底部设置可调水平支撑脚，可根据车间地面平整度调整设备水平度，避免导轨倾斜影响加工精度。靠山定位结构采用可锁紧的滑动式设计，可沿横向导轨快速调整裁切宽度，刻度标识清晰，定尺精度可满足常规家具加工的公差要求，角度调节机构可驱动锯片实现0到45度的偏转，完成板材的斜切加工，适配相框、斜接柜体构件等特殊角度的加工需求。整体结构设计兼顾刚性与操作便捷性，主机柜体采用厚钢板焊接成型，经过时效处理消除内应力，长期使用不易产生结构变形，推台导轨经过精密磨削处理，滑动顺畅无卡顿，耐磨性能优异，可承受大尺寸板材的重量负载，不会因长期承重产生导轨形变。
