立式手动简易内螺纹加工设备结构

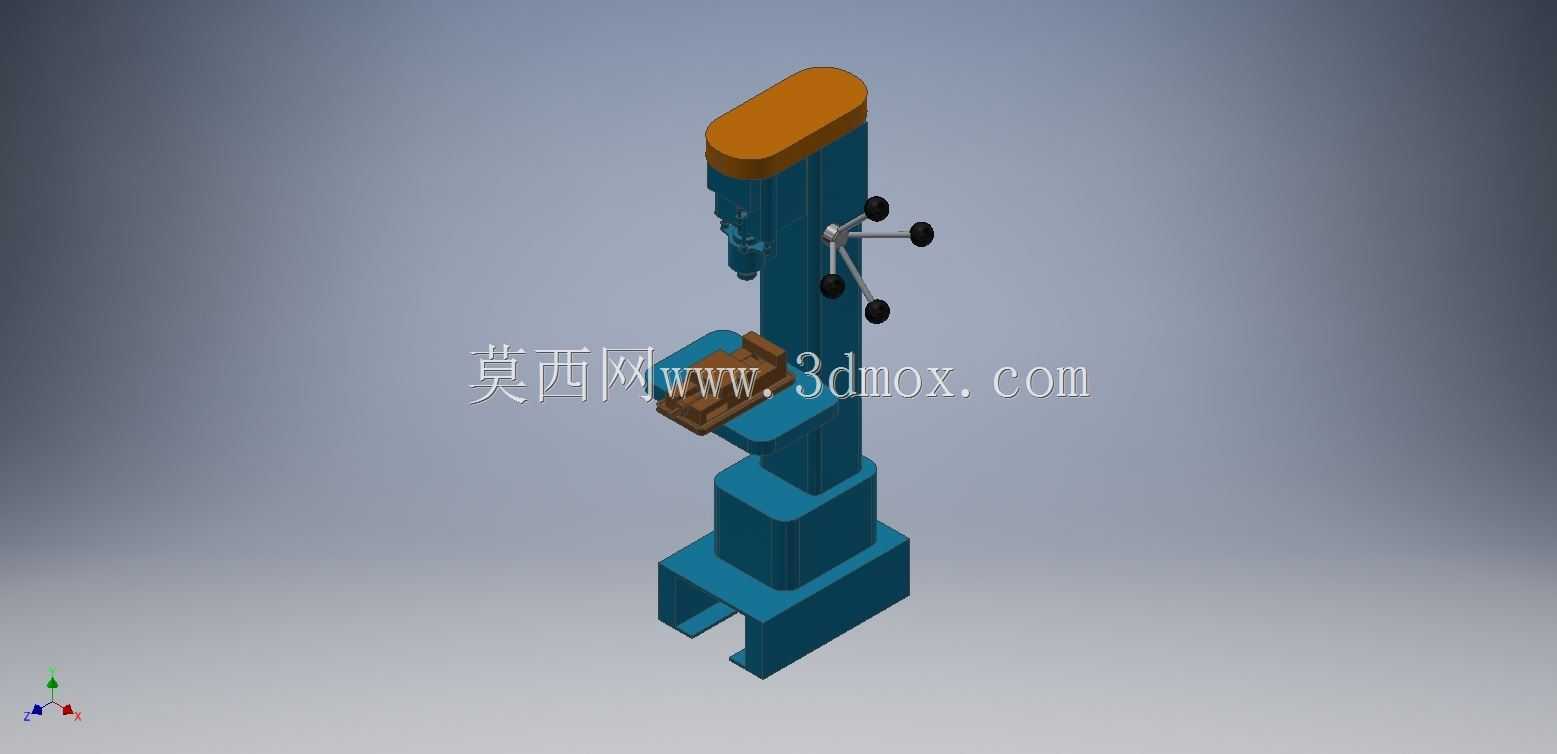

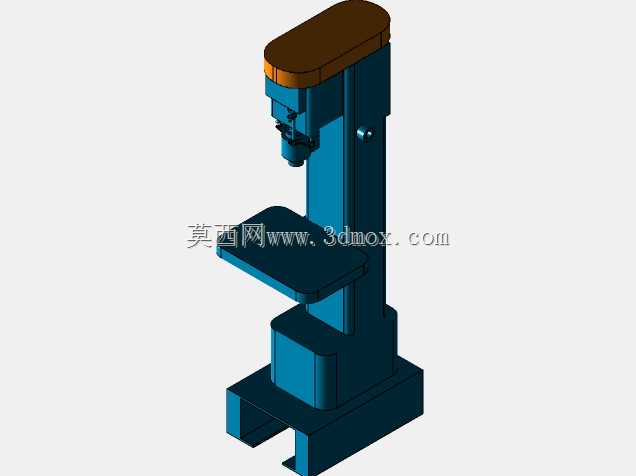

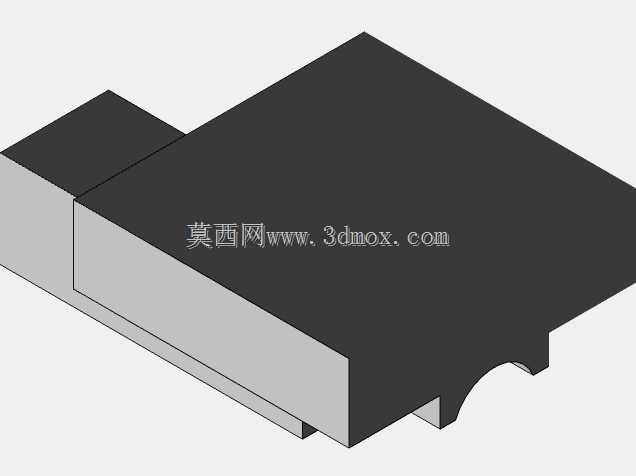

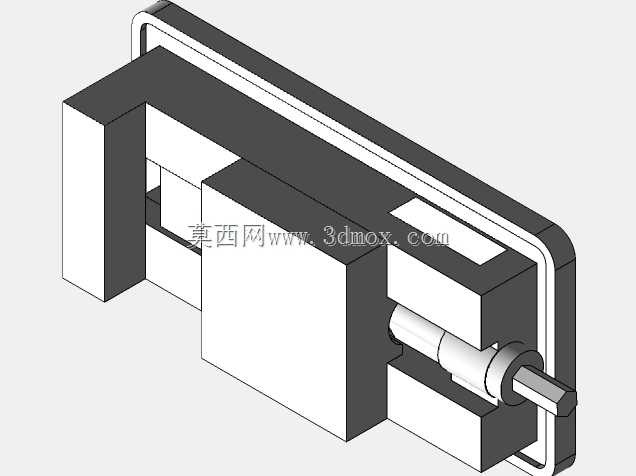

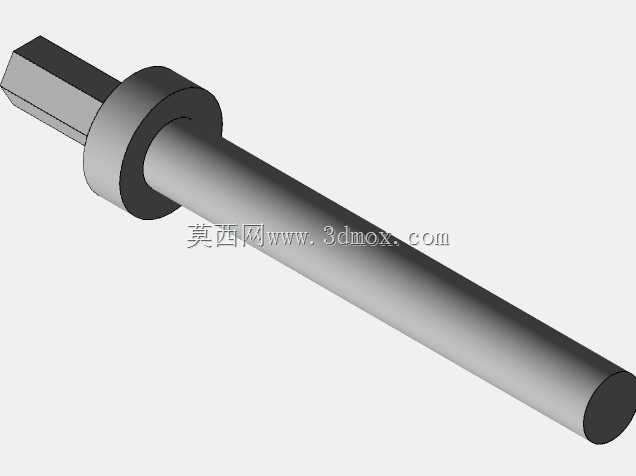

在中小批量五金零件加工、机修车间零散修配、五金作坊单件生产场景中，这类立式手动螺纹加工设备的出镜率远高于全自动攻丝设备，它不需要搭配复杂的数控系统与外接动力源，仅依靠操作人员手动操控进给手柄即可完成内螺纹的切削加工，适配小尺寸钢件、铸铁件、有色金属零件的内螺纹加工工序，尤其适合没有集中供气、供电条件不稳定的零散加工场景使用。从结构设计逻辑来看，整机采用立式单立柱布局，底部为带安装槽的铸铁式基座，基座预留的两个开口槽可直接通过T型螺栓固定在车间工作台或水泥基础上，安装边界不需要预留过大的侧向操作空间，整体占地宽度不足0.6米，纵深尺寸控制在0.7米以内，高度方向不超过1.8米，常规车间层高均可容纳，不需要额外做地基改造。立柱作为核心承载部件采用箱型截面设计，可承受攻丝过程中产生的径向切削力与轴向进给力，避免加工过程中出现主轴晃动导致的螺纹烂牙、丝锥折断问题。主轴箱集成在立柱上部，侧面布置三辐式手动操作手柄，手柄的力臂长度经过匹配设计，操作人员施加较小的握力即可带动主轴完成轴向进给，同时主轴内部带有扭矩过载保护结构，当切削阻力超过丝锥承载阈值时会自动打滑，避免硬进给折断丝锥。工作台采用可升降式结构，通过侧面的锁紧手柄可调整工作台与主轴端面的距离，适配不同高度的工件装夹需求，工作台上预留的T型槽可搭配通用平口钳、专用夹具完成异形零件的装夹固定，不需要额外定制复杂的专用工装。主轴的转速档位通过内置的变速机构调整，可根据不同加工材质、不同螺纹规格匹配合适的切削线速度，加工M3到M12范围内的普通公制螺纹时，可通过更换不同规格的丝锥夹头快速切换装夹，夹头与主轴采用锥面配合定位，重复装夹的同轴度误差可控制在0.02mm以内，能有效保证螺纹的加工精度。这类设备的设计没有冗余的功能结构，所有部件均围绕手动攻丝的核心功能排布，日常维护仅需要定期给立柱导轨、主轴变速机构加注润滑脂即可，故障率极低，对于加工批量小、螺纹规格多变的加工场景来说，设备投入成本低、操作门槛低，新入职的操作人员经过半小时简单培训即可独立完成螺纹加工操作，加工出的螺纹精度可满足普通连接件的装配要求，是小型加工场景中性价比极高的螺纹加工工装设备。
