户内嵌入式低压配电盘结构设计

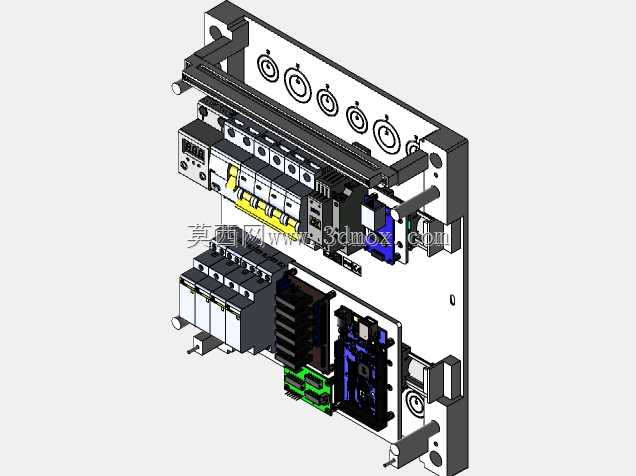

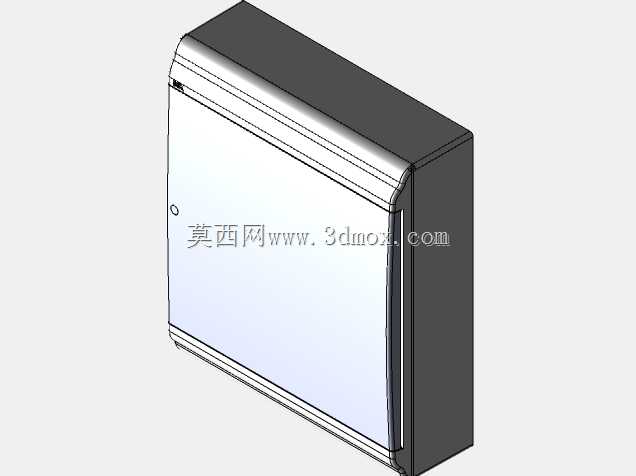

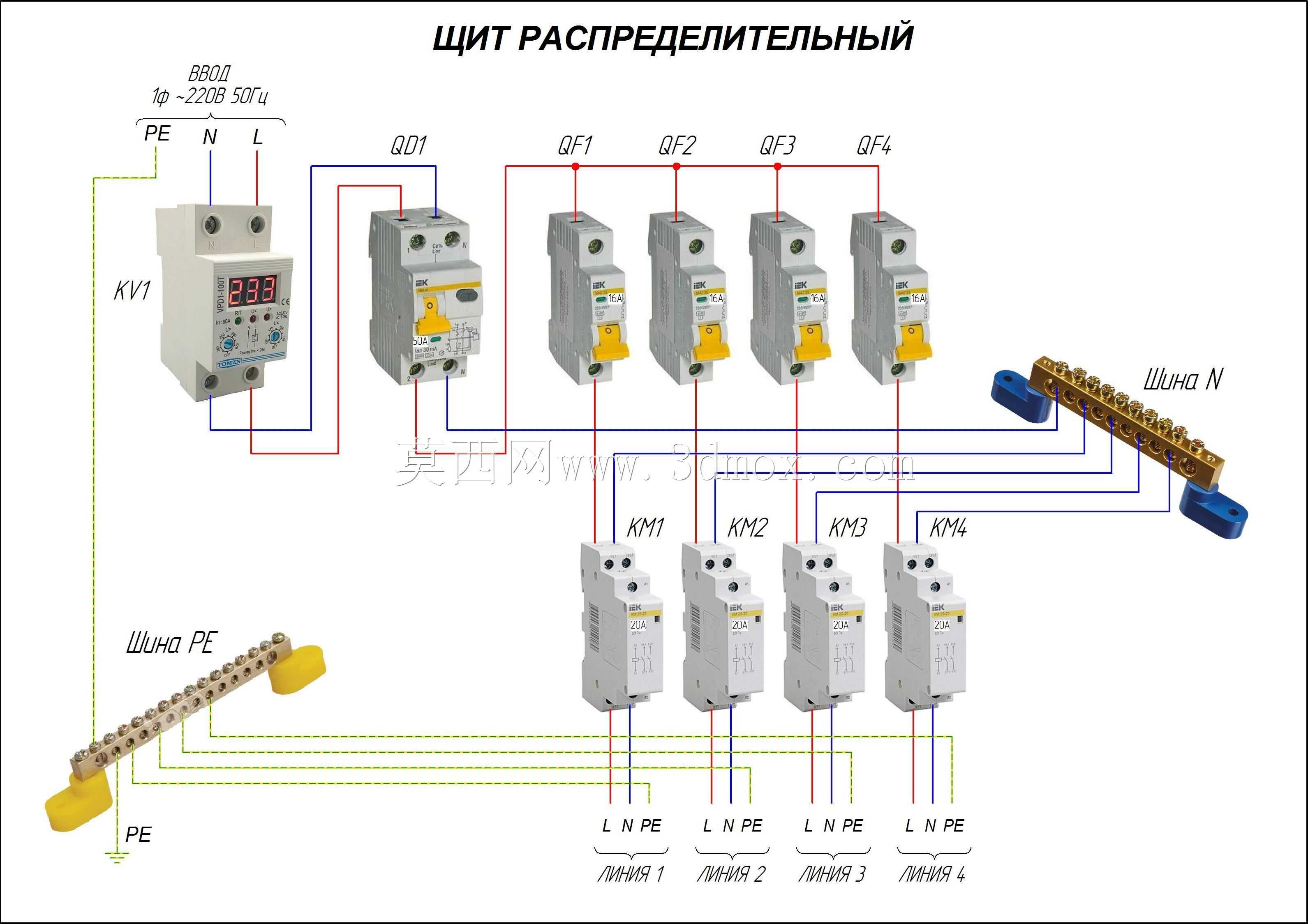

这款配电盘主要面向民用建筑、小型工业工位的终端配电场景，常见于住宅分户配电、商铺总进线配电、车间单机设备配套供电回路管控场景，承担回路通断控制、过载保护、漏电防护、电压状态监测的核心作用，是低压供配电链路里直接对接终端用电负载的关键节点。从结构设计来看，该配电盘采用嵌入式暗装的壳体方案，壳体边缘做了圆弧过渡处理，既可以嵌入墙体预留的安装槽内，保证墙面齐整度，外露的面板边框也能遮盖安装缝隙，降低墙面施工的精度要求，适配常规住宅剪力墙、轻质隔墙的安装工况。内部安装导轨采用标准35mm电气导轨布局，可兼容主流模数化的微型断路器、漏电保护模块、电涌保护器、计量模块等元件，导轨预留的安装间隙充分考虑了元件接线的操作空间，不同回路的走线槽位做了分层设计，强电进线与出线分区域排布，避免线路交叉干扰，同时预留了外接控制线的走线孔位，可拓展远程分合闸、能耗采集等附加功能。面板上的透明视窗采用阻燃PC材质，无需打开柜门即可观察内部断路器的分合状态，视窗下方预留的指示灯安装位，可对应接入电源指示、故障报警、回路状态等信号，运维人员在日常巡检时无需开启盘门就能快速判断供电状态。安装边界方面，该配电盘的壳体深度适配常规120mm厚度的墙体预留槽，进线孔位设置在壳体上下两端，可根据现场布线方向选择上进上出、下进下出或者上进下出的走线方式，壳体背部预留了固定挂点，可在预埋阶段先固定安装底板再装配元件，降低现场施工的接线难度。元件排布上，主进线断路器设置在盘内左上区域，分回路断路器沿导轨依次排布，操作手柄高度处于成年人站立操作的舒适区间，漏电保护模块对应的测试按钮位置正对透明视窗的预留开孔，可直接在面板外完成月度漏电测试操作，无需开启盘门触碰内部带电部件，提升日常运维的安全性。盘内预留的空余安装位可根据后续负载扩容需求加装对应回路的保护元件，无需整体更换配电盘壳体，适配后期用电负载调整的改造需求。
