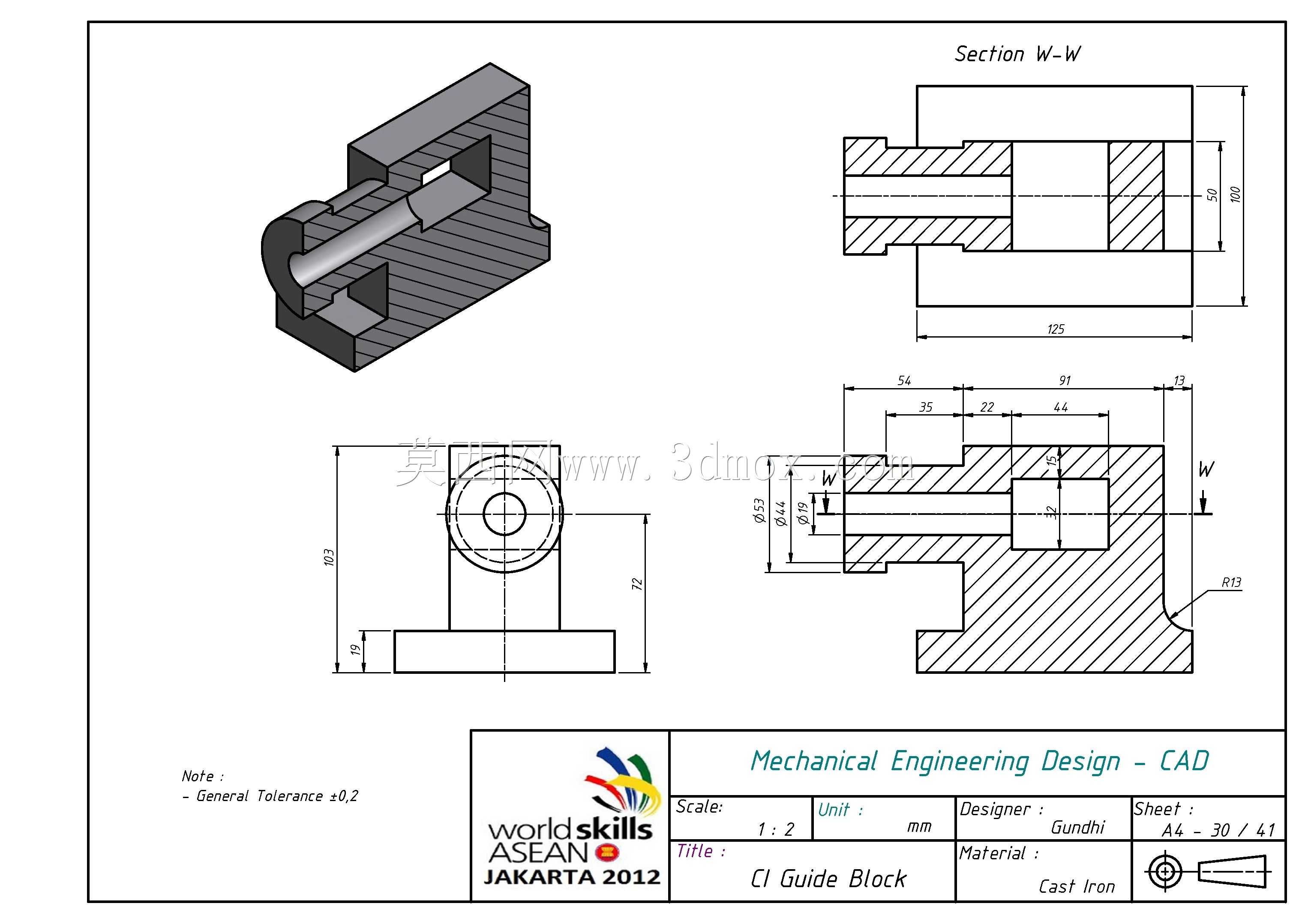

雅加达技能竞赛指南块机械构件

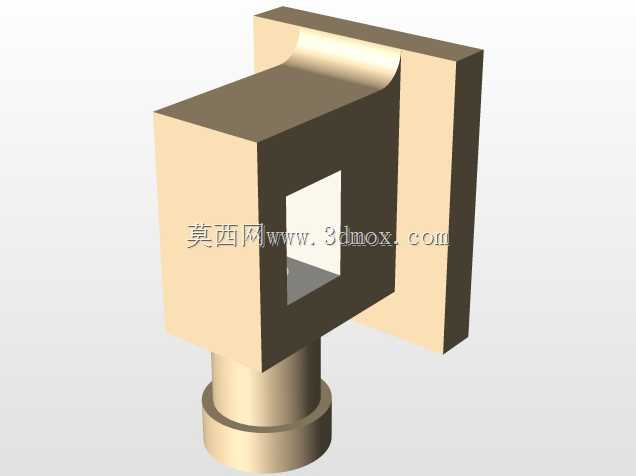

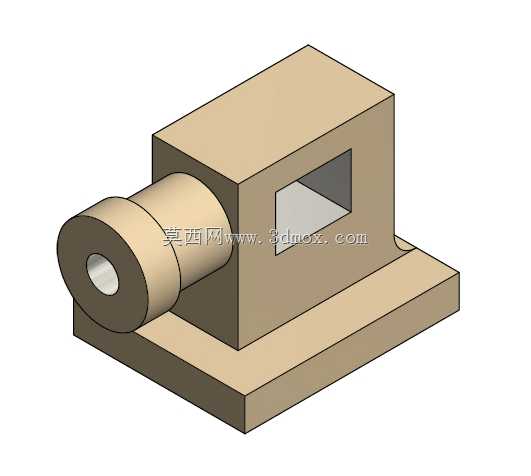

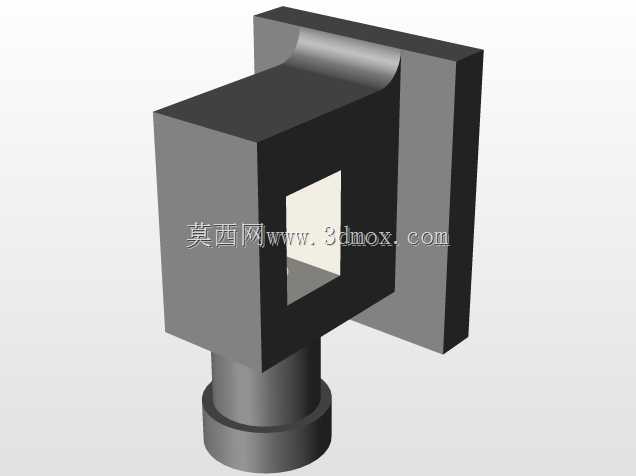

该构件属于技能实操考核类典型机械零件，在日常的机械加工、装配实训场景中，常作为钳工、铣削、装配工序的实操考核载体，用来检验从业者对组合类零件形位公差控制、配合精度把控的实操能力。从结构功能来看，构件底部为一体化铣削成型的安装基座，基座底面为全平面设计，安装时可直接贴合工装平台或设备安装面，通过基座上预留的安装孔位完成锁紧固定，安装边界需保证基座底面平面度公差控制在0.02mm以内，避免安装后出现构件倾斜，影响上部结构的配合精度。构件上部主体为箱式腔体结构，侧面开设的矩形通腔既可以作为观察窗口，也可作为其他配合零件的插接安装位，腔体内部的棱边均做了R0.5的倒角处理，既消除加工应力集中隐患，也避免装配时锐边划伤操作人员或配合零件表面。腔体一侧向外延伸出同轴阶梯轴套结构，轴套内孔为通孔设计，可作为导向轴的穿装通道，轴套的外圆阶梯面可作为轴承、轴套类零件的轴向定位面，设计时轴套与腔体主体的连接位置做了三角形加强筋结构，可有效提升轴套承受径向载荷时的结构强度，避免轴套受侧向力时出现根部断裂的问题。从设计思路层面，该零件将基座支撑、腔体容纳、轴套导向三类功能集成在单一构件上，减少了装配环节的零件数量，降低了多零件装配带来的累积误差，所有外露棱边均做了去毛刺处理，符合机械零件的安全设计规范。尺寸设计上，基座的长宽尺寸预留了足够的安装压紧空间，轴套的内孔直径与腔体内部的安装空间做了尺寸匹配，保证穿入轴套的导向杆件可顺利延伸至腔体内部，完成与腔体内其他零件的装配对接，轴套的外圆同轴度、腔体侧面与基座底面的垂直度均按IT7级公差设计，可满足常规实训考核、小型工装导向机构的使用精度要求。在实际实训场景中，该零件可单独作为铣削加工的考核件，也可与配套的轴类、板类零件组合成完整的导向调节机构，完成直线滑动、位置定位类的实操训练，加工时需注意腔体矩形通腔的内角清根要求，以及轴套内孔的表面粗糙度控制，保证后续装配时的配合顺畅度。
