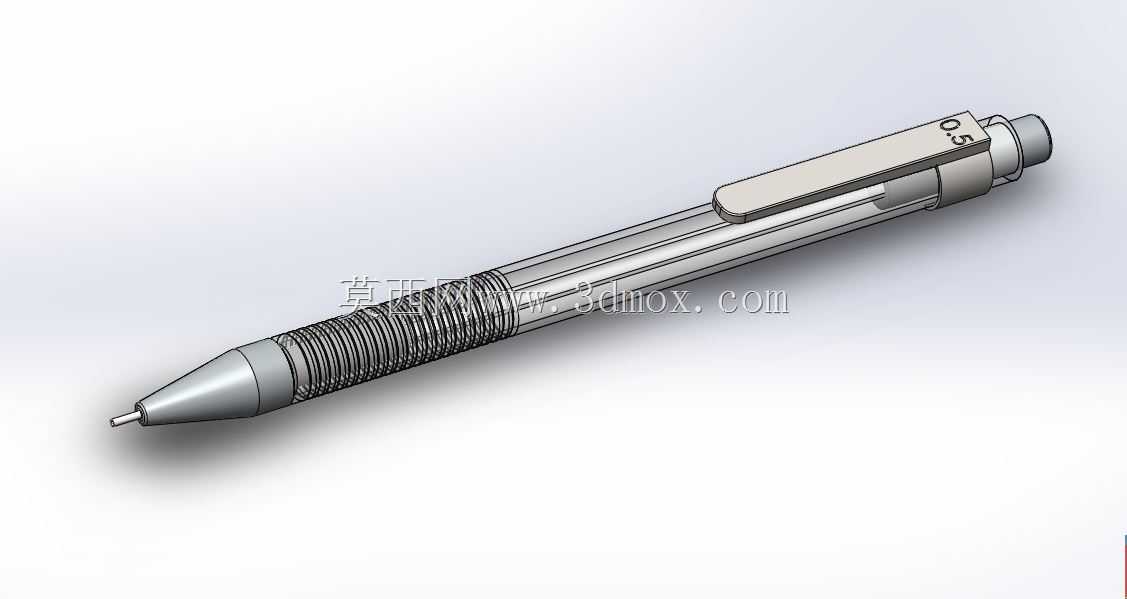

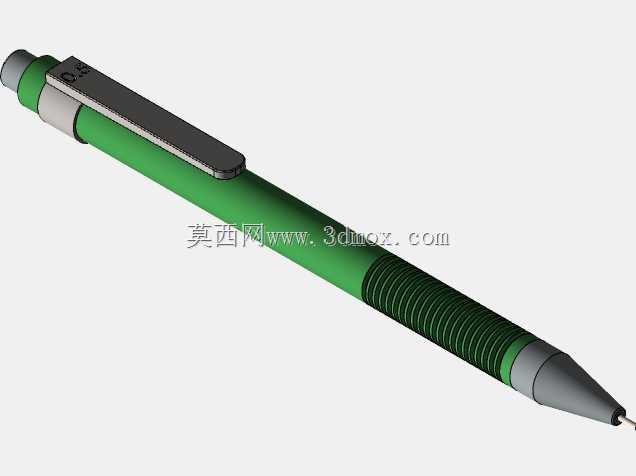

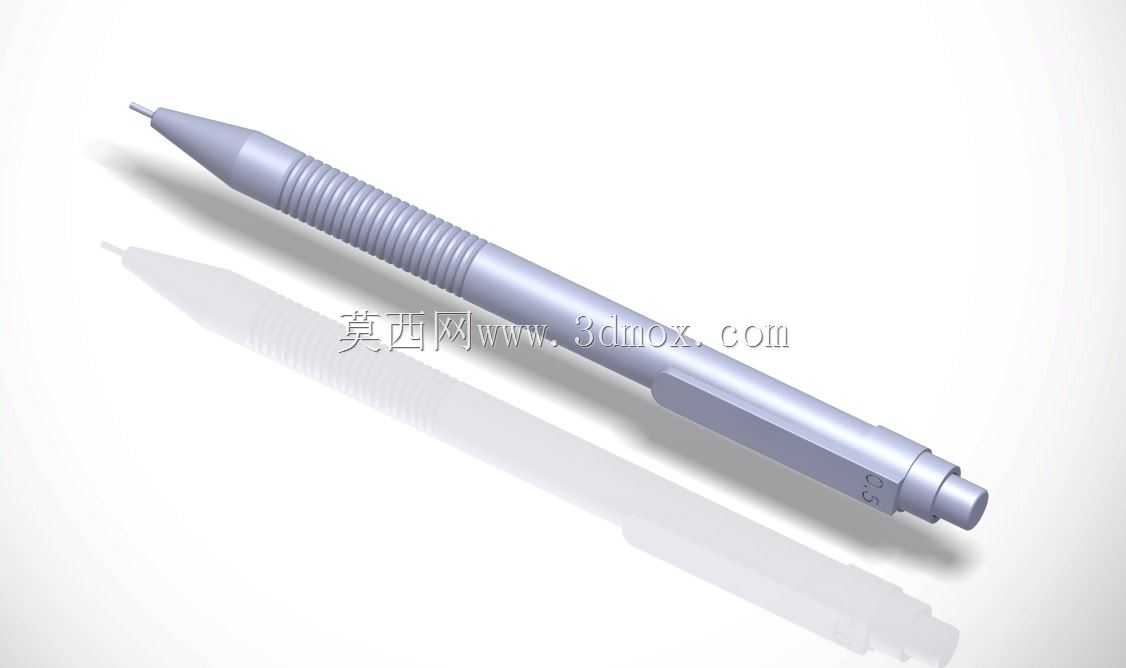

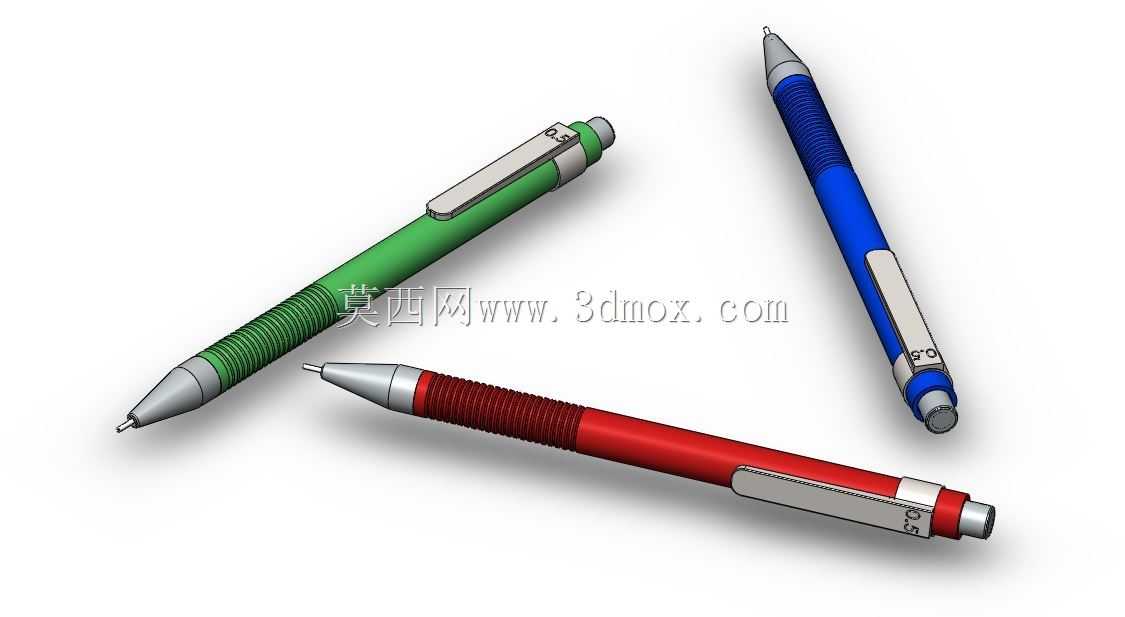

按动式活动铅笔精细结构三维建模

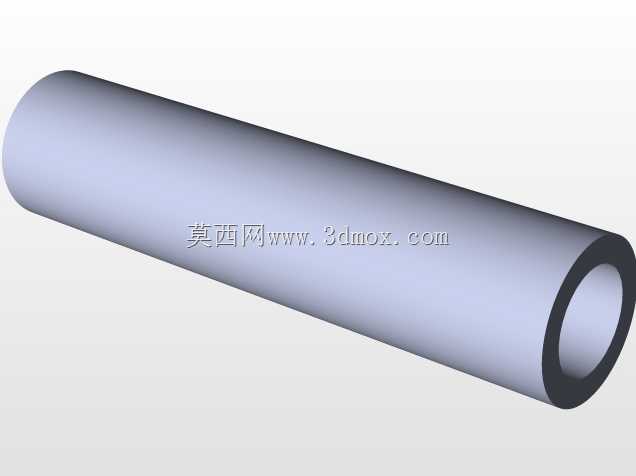

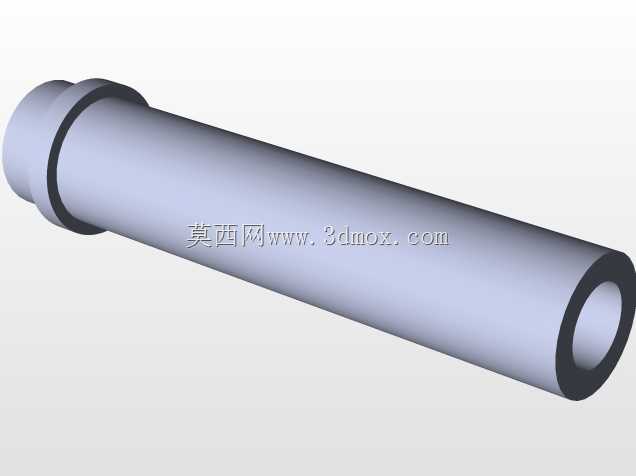

这款按动式活动铅笔的三维结构建模，完全还原了日常书写场景下的笔具实际使用逻辑，建模过程中优先考虑了笔具在手持书写、按动出芯、笔夹固定等高频使用场景下的结构合理性。从实际使用需求出发，笔身握持区域做了环形防滑纹理设计，纹理的凸起高度、间距都参考了常规书写握持的摩擦力需求，避免长时间书写时笔身打滑，同时握持段的直径控制在适配多数人手握持的尺寸范围，不会过粗造成握持疲劳，也不会过细导致握持稳定性不足。笔夹部分采用弹性卡接结构设计，建模时预留了足够的弹性形变空间，可适配不同厚度的笔记本封面、口袋布料的夹持需求，夹持时不会因为形变量过大造成塑料件断裂，也不会因为夹持力不足导致笔具脱落。按动出芯机构是整个结构的核心，内部包含按动顶杆、卡头、复位弹簧、储芯管等多个配合零件，各零件之间的配合间隙按照常规塑料件注塑公差设定，既保证按动过程的顺畅无卡滞，也避免间隙过大造成按动时的晃动感，出芯长度的控制档位也做了对应结构限位，单次按动的出芯量符合日常书写的铅芯消耗节奏，不会因为单次出芯过长造成铅芯易折断的问题。笔嘴部分采用金属质感的锥形结构设计，锥形收窄的结构可以在书写时提供更好的视线通透性，方便使用者观察书写笔迹位置，同时笔嘴内部设置了铅芯导向通道，通道内径与铅芯直径保持小间隙配合，保证铅芯伸出过程中不会出现偏斜，减少书写断芯的概率。笔身的外观分色区域做了清晰的结构分界，不同颜色的外壳零件之间采用卡扣配合结构，装配时无需额外粘接件，方便后期的拆解维护，比如更换铅芯、清理卡滞的铅芯碎段时，可以轻松拆分笔身进行操作。整体建模的所有零件都做了壁厚均匀性校验，避免注塑生产时出现缩痕、填充不足等工艺问题，笔身尾部的按动帽做了圆弧过渡处理，按动时手指接触的位置没有尖锐棱角，提升按压操作的触感。储芯管的内部容积按照常规0.5mm铅芯的长度设计，可容纳十余根备用铅芯，满足日常长时间使用的储芯需求，储芯管与笔身外壳的配合采用周向定位结构，避免装配后出现笔夹与笔身错位的问题。
