不锈钢双层碗碟沥水厨房置物架设计

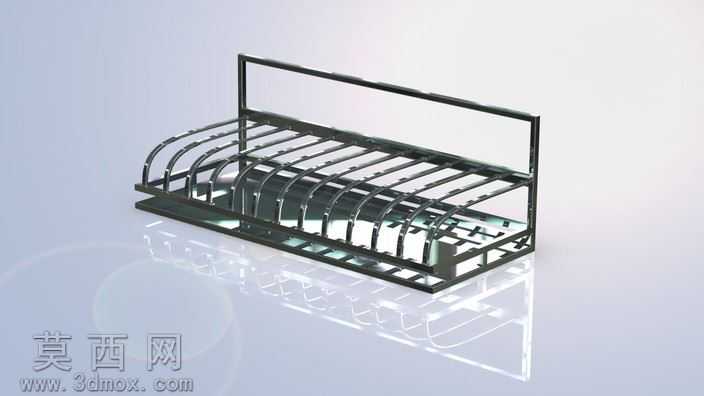

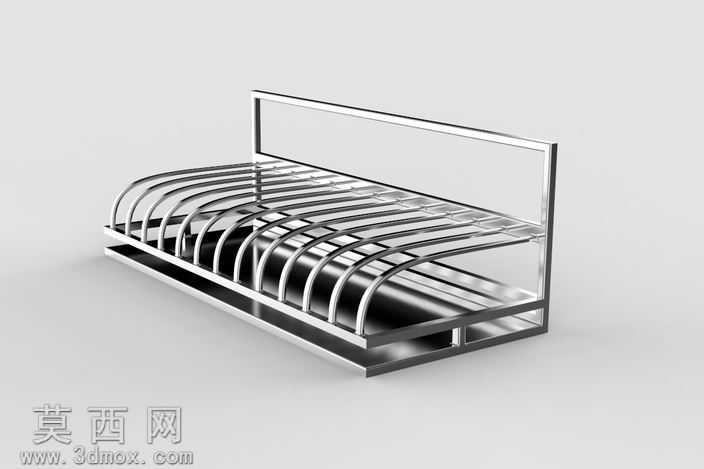

本作品为厨房场景使用的双层碗碟沥水置物架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制底部矩形承载底座的草图，通过拉伸凸台命令生成底座的薄壁支撑结构，保证底座与台面接触的平稳性，同时预留底部沥水导流的间隙空间。中层置物区域采用等距排列的弧形支撑条设计，建模时先绘制单根弧形支撑条的截面轮廓与弯曲路径，通过扫描命令生成单根支撑构件后，采用线性阵列命令按照碗碟摆放的合理间距完成整排支撑条的排布，弧形弧度经过反复调整，能够适配常规家用碗碟的底部弧度，避免碗碟摆放时出现滑落、磕碰的问题，支撑条之间预留均匀的沥水缝隙，可让清洗后碗碟残留的水分快速滴落，减少积水滋生细菌的问题。上层设置一体式的矩形围边护栏，通过焊接结构的模拟建模，将护栏与中层置物架、底部支撑框架做一体化的布尔运算合并，还原不锈钢管材拼接焊接的真实结构，护栏高度设置合理，既可以防止放置在架体上的餐具倾倒掉落，又不会遮挡餐具取放的操作空间。材质渲染阶段采用抛光不锈钢材质，调整材质的反射粗糙度参数，还原亮面不锈钢的金属光泽与清晰反射效果，同时添加细微的表面拉丝纹理细节，避免材质过于塑料化，提升渲染的真实质感。场景搭建时采用浅灰色纯色背景，搭配柔和的影棚布光，通过主光源、补光源与轮廓光的组合，清晰展现架体的结构层次与金属材质的光影变化，突出产品简洁利落的工业设计感。设计思路上围绕厨房台面的小空间收纳需求，整体采用开放式的双层结构设计，在有限的占地面积内最大化提升收纳容量，整体无多余的装饰构件，所有结构均服务于沥水、收纳、稳固的实用功能，边角位置均做圆角过渡处理，避免使用过程中划伤手部，架体整体结构紧凑，拆装方便，符合家用厨卫收纳产品的实用化设计需求，模型的所有构件均做了可工程化的参数设置，可直接导出工程图纸用于实际生产的开模与加工参考。
