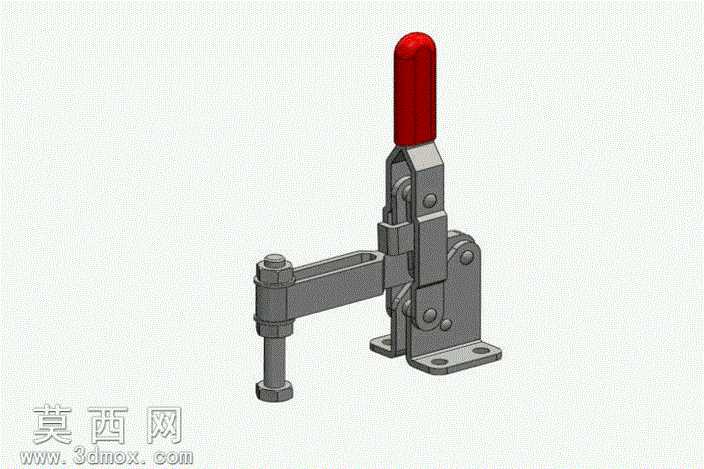

立式手动压紧式快速夹钳结构模型

本模型为立式手动操作的快速压紧夹具，采用三维建模软件完成全参数化结构搭建，完整还原了该类工装夹具的所有运动构件与装配关系。建模过程中首先完成底座法兰安装板的特征绘制，通过拉伸、切除特征做出带沉头孔的安装基面，保证底座可通过螺栓固定在工装台面上；其次搭建多组铰接连杆机构，对每一处铰接销轴的同轴度做装配约束，还原连杆机构的死点锁紧特性，确保手柄下压至锁紧位置时，压臂可保持稳定压紧状态不会松脱。压臂部分采用可调节压杆结构，建模时预留了压杆的螺纹调节行程，可适配不同高度的工件压紧需求，压杆底部做了防滑压头的细节特征，避免压紧过程中工件打滑。操作手柄部分做了符合人体工学的弧形包覆设计，表面赋予红色防滑橡胶材质，金属构件部分统一赋予哑光铸铁材质，通过渲染调整金属表面的粗糙度与反光度，还原真实工装夹具的金属质感，铰接处做了轻微的倒角与圆角处理，避免应力集中的结构缺陷。整体设计遵循快速夹具的经典连杆锁紧原理，通过多连杆的力臂放大效应，仅需较小的手柄操作力即可获得足够的压紧力，开合行程充足，可快速完成工件的装夹与拆卸，适用于工装焊接、工件装配、机加工定位等多种需要快速压紧的作业场景，模型装配层级清晰，各运动部件无干涉，可直接用于工装方案的结构展示与原理演示。
