变径喇叭形异形螺旋弹簧三维结构设计

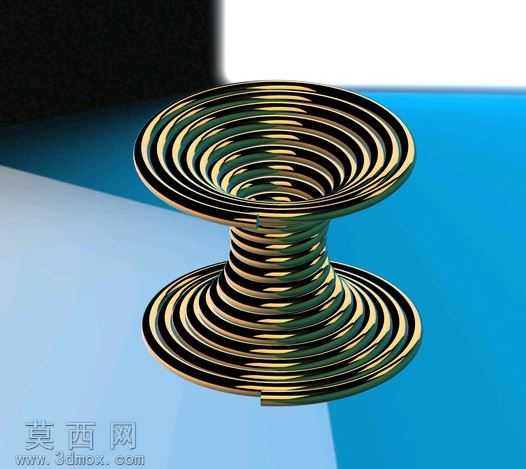

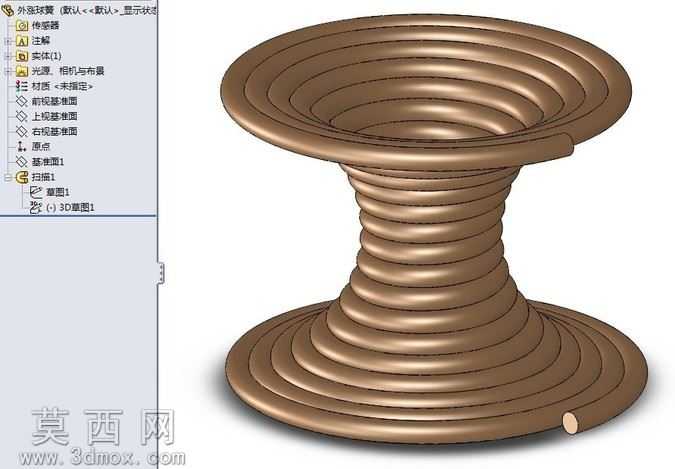

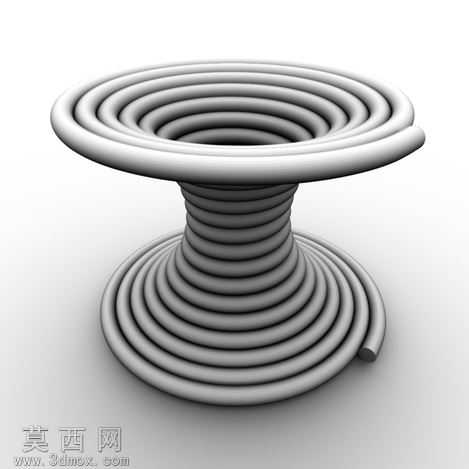

本作品为异形变径螺旋弹簧的三维参数化设计成果，整体采用对称式沙漏轮廓结构，上下两端为大直径平面涡卷式盘绕段，中间段为小直径等距圆柱螺旋段，三段螺旋平滑过渡衔接，形成两端宽、中间收窄的喇叭形对称造型，打破了常规圆柱弹簧的等径结构局限。建模过程依托三维参数化设计环境完成，首先通过曲线公式技术构建精准的螺旋扫掠路径：针对上下盘绕段，采用平面涡旋线方程定义半径随圈数递增的变化规律，保证盘绕圈线均匀排布在同一水平面，形成平整的支撑端面；针对中间收窄段，采用圆柱螺旋线方程定义恒定螺距与恒定中径参数，保证该段具备稳定的弹性形变基础；在三段路径的衔接区域，通过曲率连续的样条曲线完成路径拼接，避免扫掠过程中出现截面畸变、棱线折角的问题。完成路径构建后，创建圆形截面轮廓，以恒定直径的圆作为扫掠截面沿整体螺旋路径进行扫掠成型，保证弹簧丝直径全程一致，丝材表面光滑连续无断点。材质渲染阶段采用古铜色金属材质，添加适度的环境反射与哑光金属粗糙度参数，还原金属弹簧的真实质感，同时通过光影渲染突出螺旋圈之间的层叠结构与曲面过渡细节，清晰展现每一圈弹簧丝的圆润轮廓与排布规律。结构设计上，上下两端的大直径盘绕段可提供更大的支撑接触面积，适配大尺寸安装端面的贴合需求，中间收窄段可在受力时提供更集中的弹性形变空间，这类异形弹簧可应用于特殊安装空间的缓冲、复位场景，相比常规圆柱弹簧具备更灵活的空间适配性。建模全程采用参数化驱动逻辑，所有螺旋线参数、弹簧丝直径、各段高度与直径参数均可通过变量调整快速修改，可快速衍生不同尺寸规格的同类型异形弹簧模型，为后续的工程仿真、结构优化、加工出图提供精准的三维模型基础，模型曲面质量高，无破面、无重叠几何，可直接导入各类工程软件开展后续工作。
