双出杆可调行程标准气缸三维结构设计

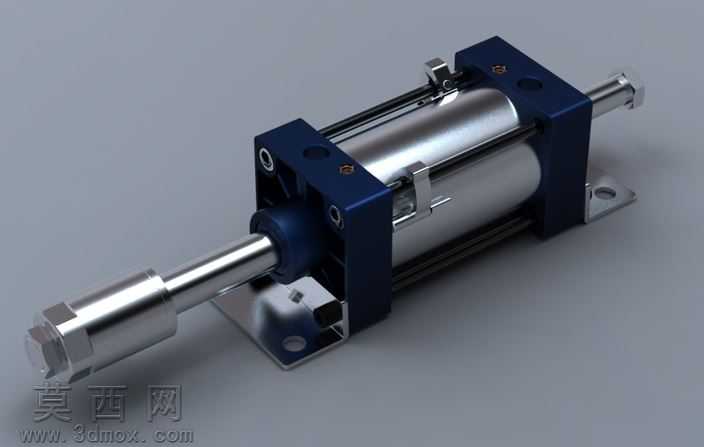

本作品为双出杆可调行程标准气缸的三维参数化建模成果，建模过程严格遵循气动元件行业通用设计规范，完整还原了该类气缸的全部装配结构与细节特征。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化绘制：针对气缸筒部分，通过回转特征生成光滑的筒体内外壁结构，精准控制缸筒内径、壁厚、总长等核心尺寸，保证与端盖的配合公差符合气动密封要求；两端的深蓝色端盖采用拉伸加切除的特征组合完成建模，精准还原端盖上的安装孔位、密封槽、拉杆通孔等细节，端盖与缸筒的配合面做了贴合公差的结构处理，保证装配后无错位间隙。活塞杆部分采用高精度回转特征建模，还原了双出杆的等径轴体结构，对杆端的连接螺纹、缓冲轴段做了细节刻画，活塞杆表面做了镀铬质感的材质映射，还原金属活塞杆的高光金属质感。拉杆部分通过拉伸特征生成等径长轴结构，搭配六角螺母的标准件建模，还原四根拉杆拉紧两端端盖的紧固结构，同时还原了缸体侧面的磁性开关安装槽、可调行程的限位挡块结构，完整呈现可调行程气缸的行程调节结构特征。渲染阶段采用哑光工业灰作为背景，对金属部件分别赋予不同的材质属性：缸筒采用抛光铝合金材质，调整反射率与粗糙度参数，呈现亚光金属的细腻质感；端盖采用深蓝色阳极氧化铝材质，还原工业气动元件端盖的典型外观；活塞杆采用亮面镀铬钢材材质，强化高光反射效果凸显加工精度；密封件部分赋予黑色丁腈橡胶材质，调整漫反射参数还原橡胶的哑光质感。布光采用三点布光方案，主光源从斜上方45度投射，勾勒气缸的主体轮廓，辅光源从侧方补光消除暗部死黑，轮廓光从后方打亮缸体边缘，突出各部件的装配层次，最终渲染效果清晰展现气缸的整体结构与各零件的装配关系，完整呈现该款双出杆可调气缸的结构特征与工业外观，可用于气动系统装配演示、元件选型参考、机械结构教学等场景。
