AFC2000气源处理二联件三维结构设计

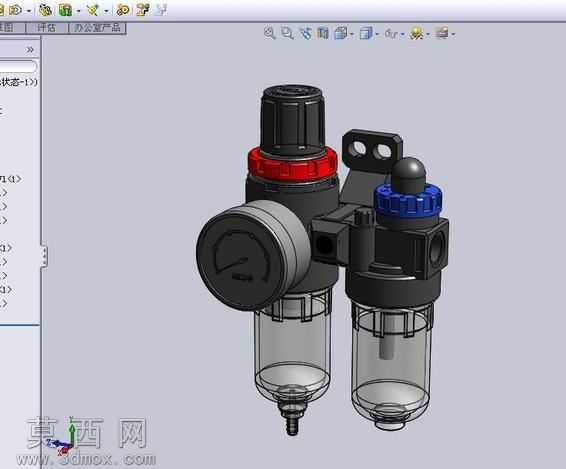

本作品为AFC2000型气源处理二联件的三维参数化建模成果，建模过程依托SolidWorks平台完成，严格遵循实物测绘尺寸与气动元件行业通用设计规范，完整还原了该款气源处理组件的全部结构细节。建模阶段采用自底向上的装配设计思路，首先完成调压过滤组件、油雾器组件两大核心模块的独立零件建模：针对调压旋钮部分，通过旋转凸台命令构建主体轮廓，对表面防滑滚花结构采用包覆特征实现纹理还原，旋钮顶部的标识凹槽通过拉伸切除完成细节刻画，红色锁紧圈部分单独建模并赋予差异化材质属性，清晰区分调压操作区域与固定结构。过滤杯与油雾杯采用透明壳体设计，建模时通过薄壁抽壳命令构建杯体结构，底部的排水旋钮、导流结构均按照实物比例完成细节建模，杯体内部的滤芯、导流板、挡水结构均做了完整的内部结构还原，可通过剖面视图清晰展示内部气路走向。连接支架部分采用钣金特征建模，还原了安装孔位、连接卡扣的细节结构，压力表模块通过多实体建模完成表壳、表盘、指针的分层设计，表盘刻度通过草图贴图与拉伸文字结合的方式实现，保证视觉辨识度。材质渲染阶段，针对不同部件赋予对应材质属性：主体阀块采用哑光黑色工程塑料材质，调节旋钮分别赋予红色、蓝色工程塑料材质区分功能模块，透明滤杯采用高透聚碳酸酯材质并添加轻微折射效果，金属接头部分赋予镀锌金属质感，压力表表盘采用哑光白底色搭配黑色刻度标识，整体渲染效果贴近实物外观质感。结构设计上完整还原了二联件的气路连通逻辑，过滤调压阀与油雾器的连接通道、安装定位结构均按照实际装配关系完成配合约束，所有活动部件如调压旋钮、排水阀、油雾调节旋钮均保留了合理的活动间隙，可实现运动仿真演示。整体建模过程严格控制特征树的逻辑层级，对重复特征采用阵列、镜像命令提升建模效率，所有圆角、倒角细节均按照工业产品设计规范处理，无尖锐棱角结构，模型可直接用于气动系统装配模拟、产品展示宣传、3D打印样件验证等场景。
