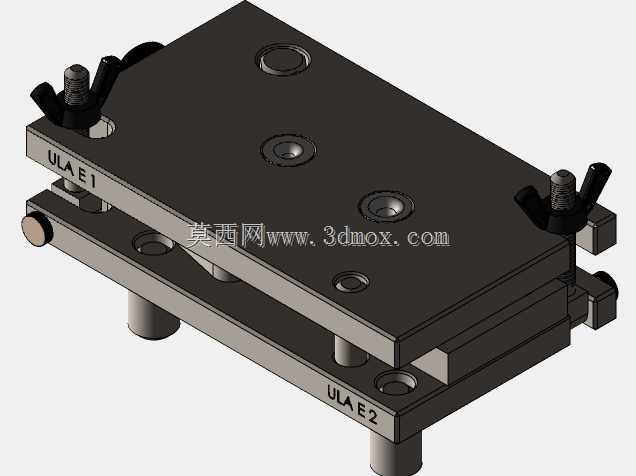

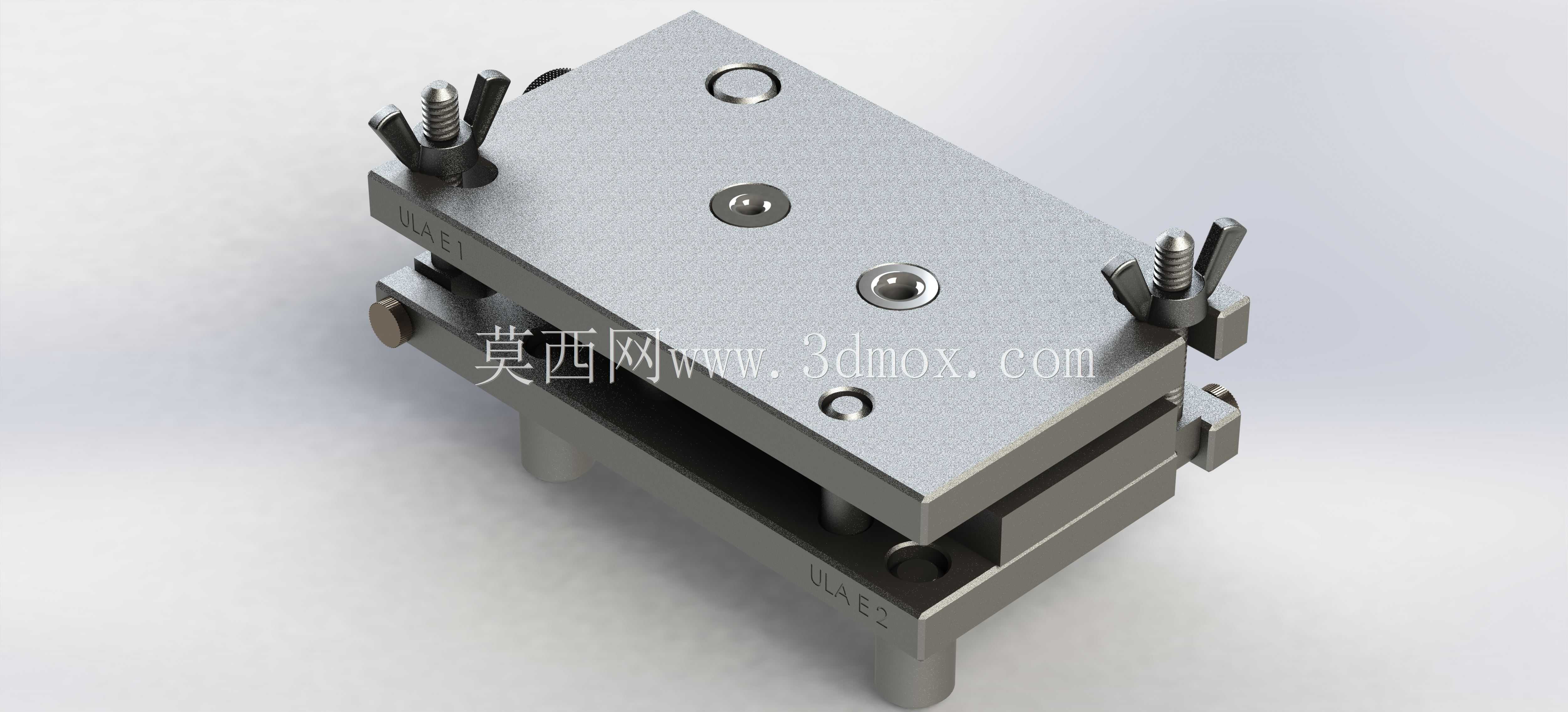

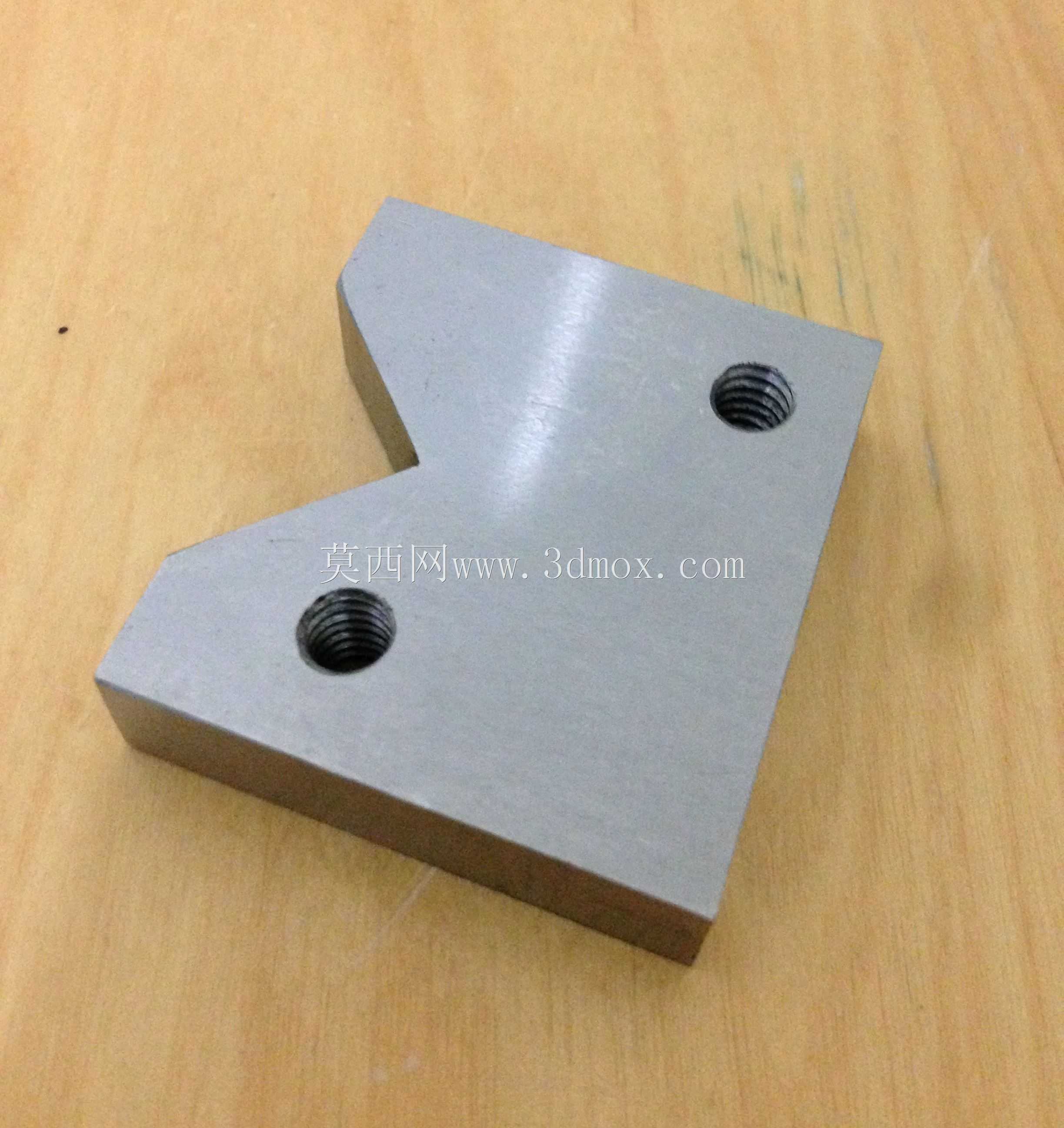

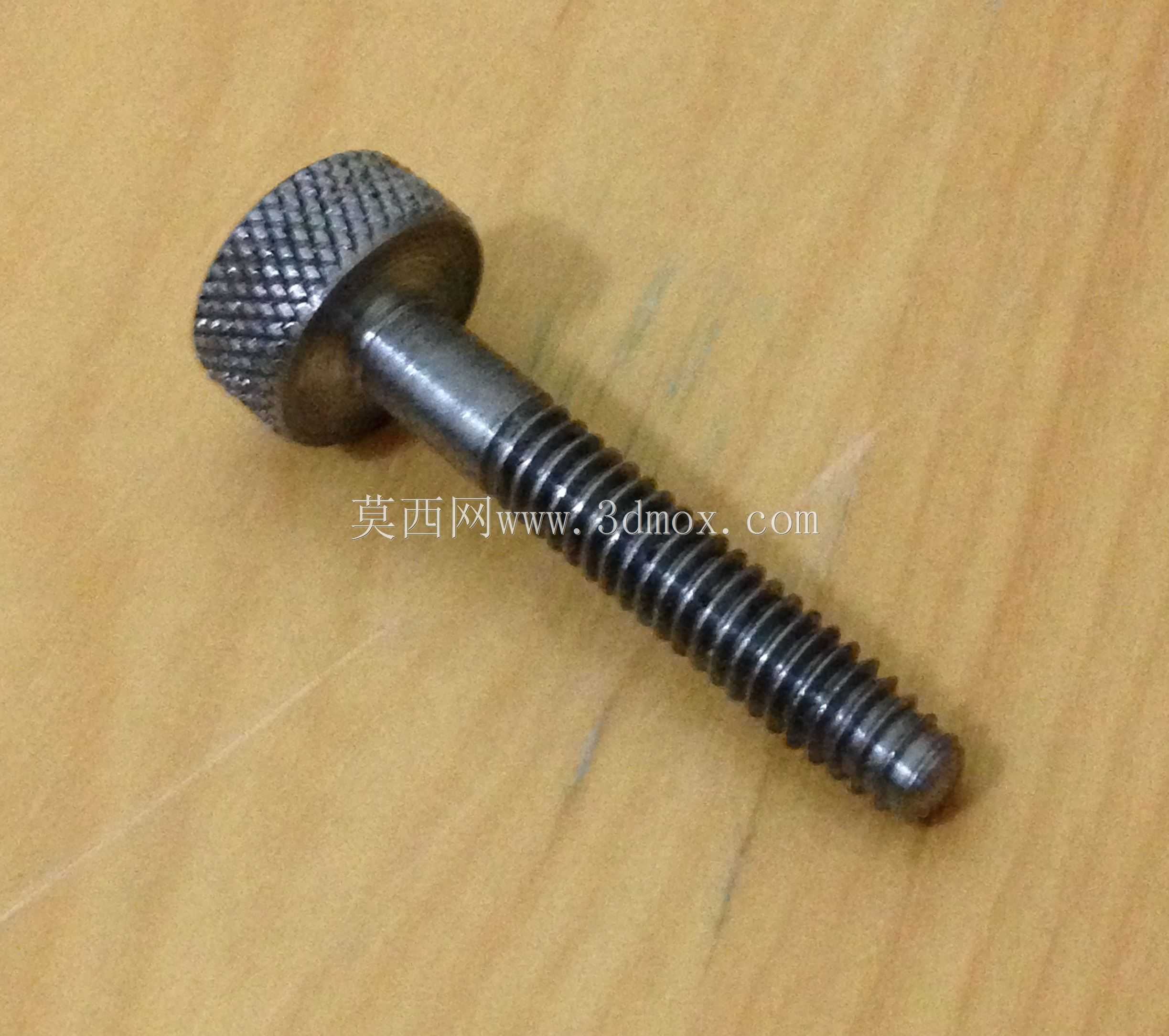

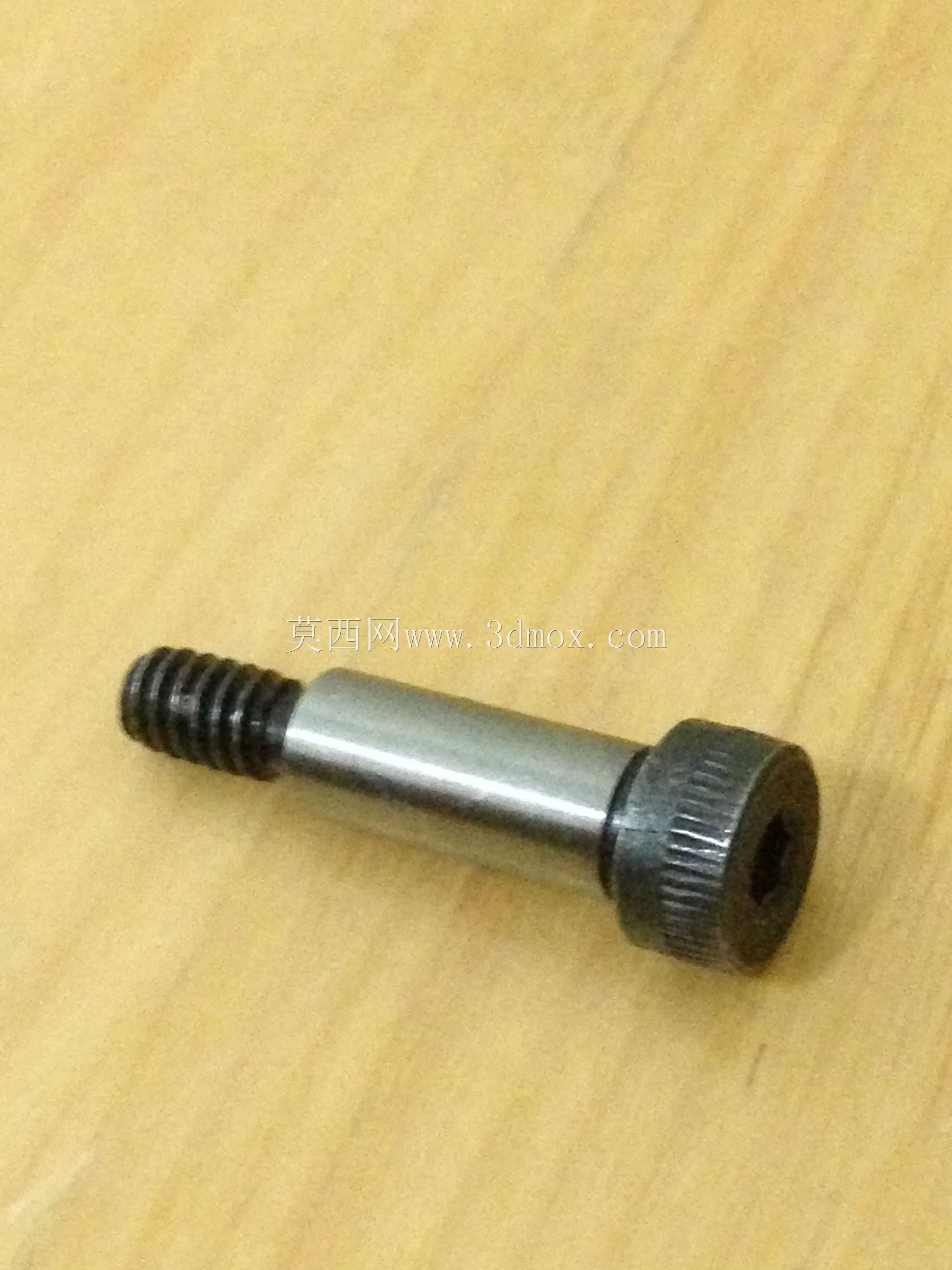

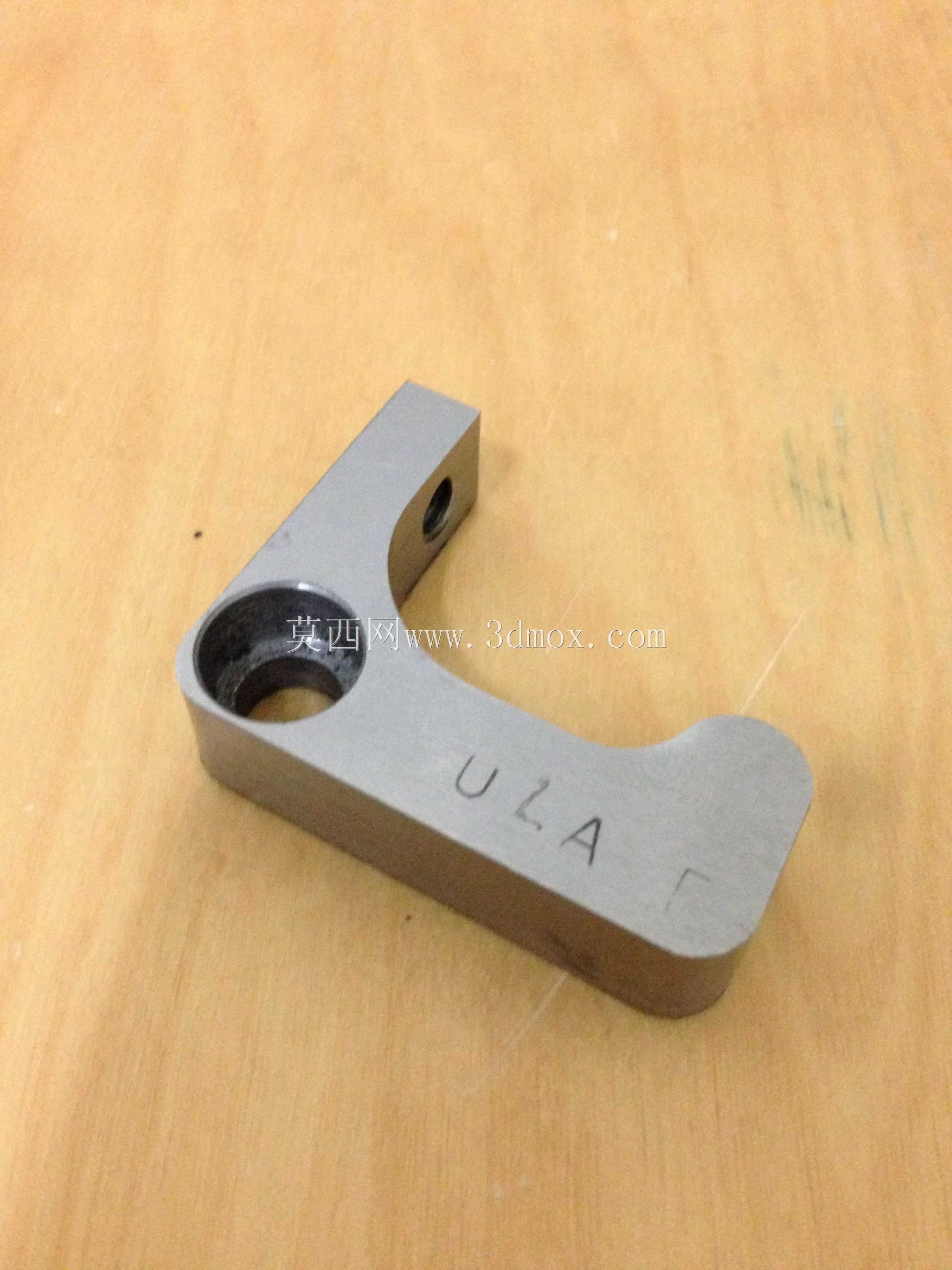

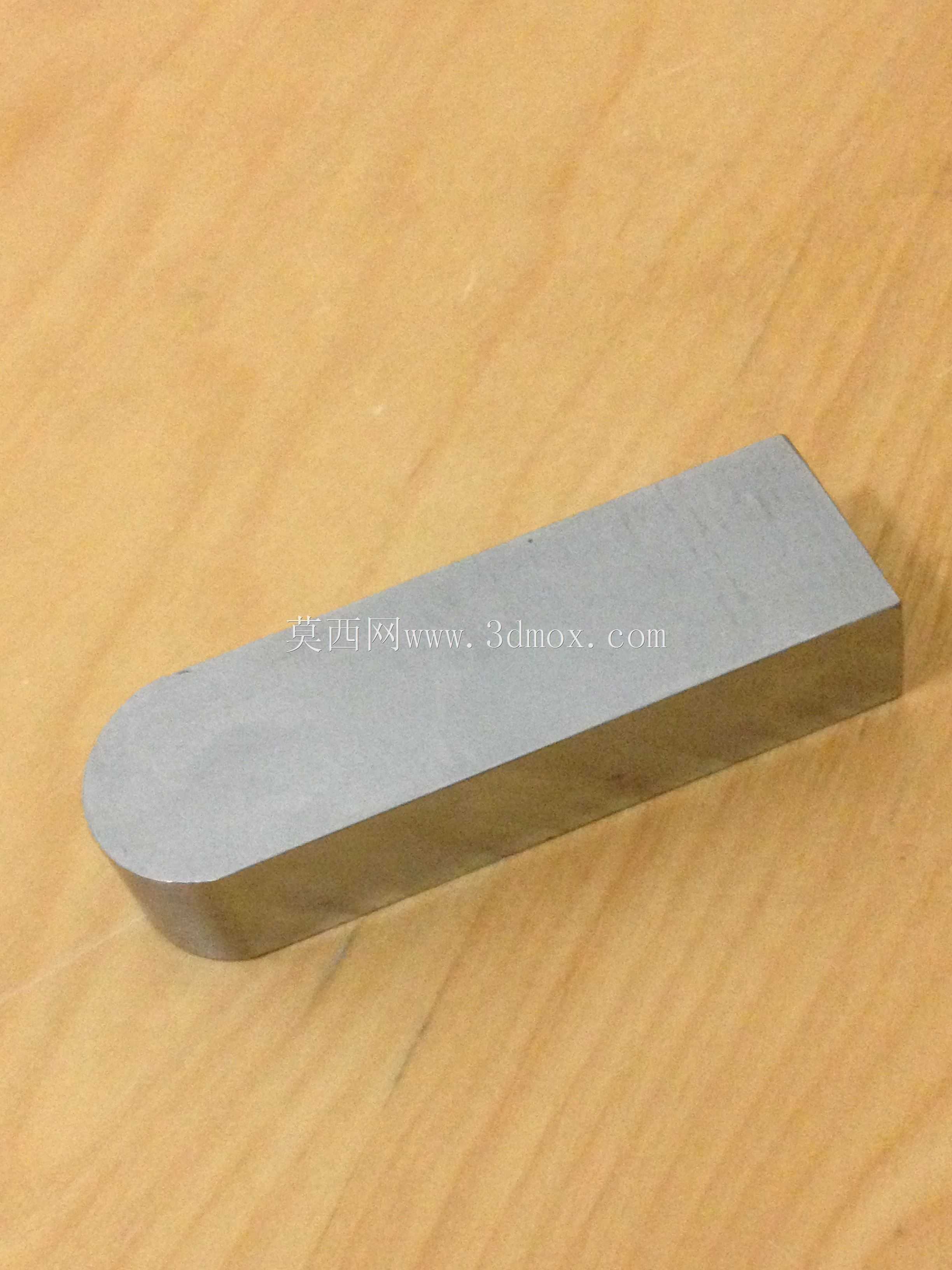

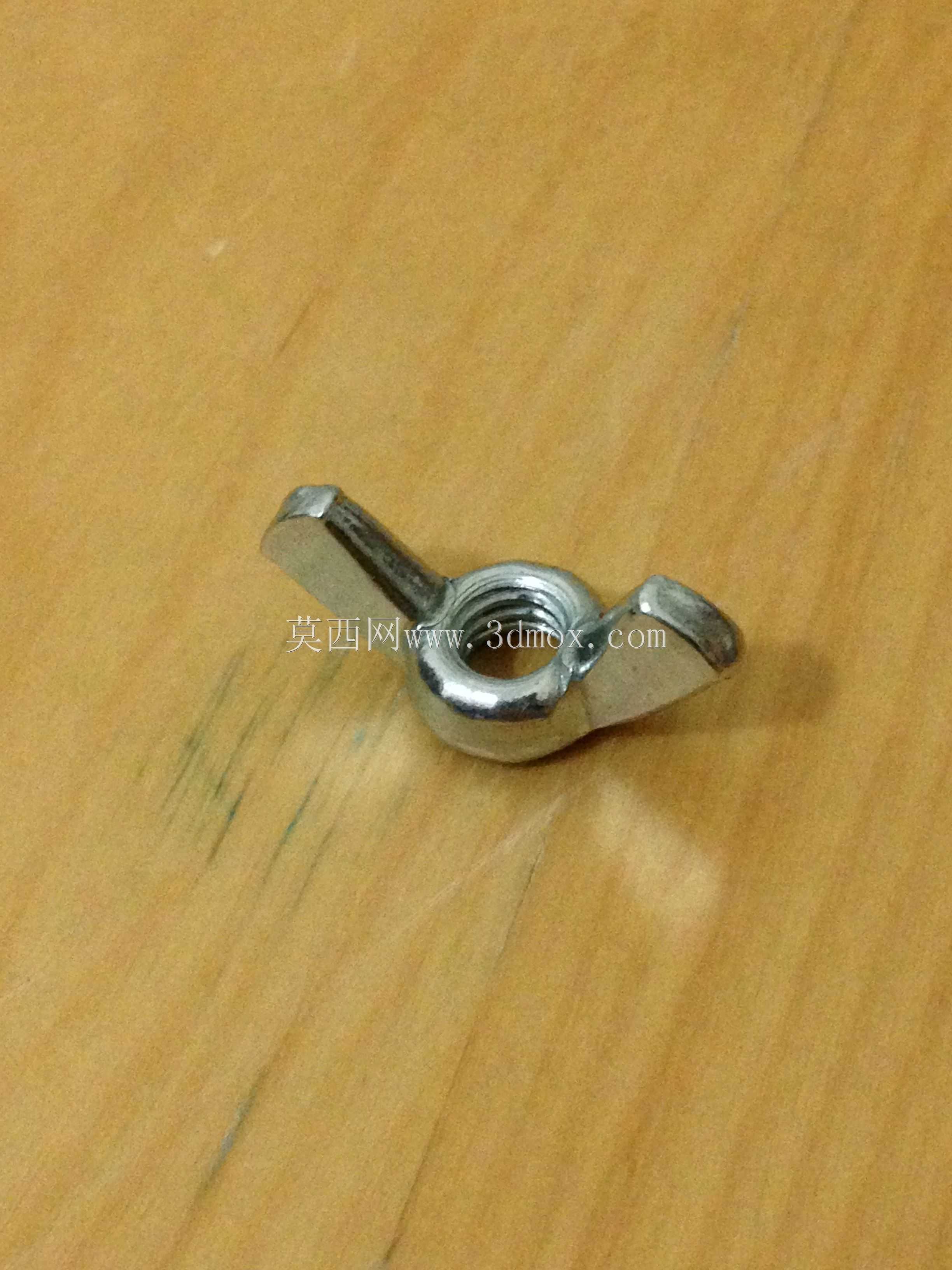

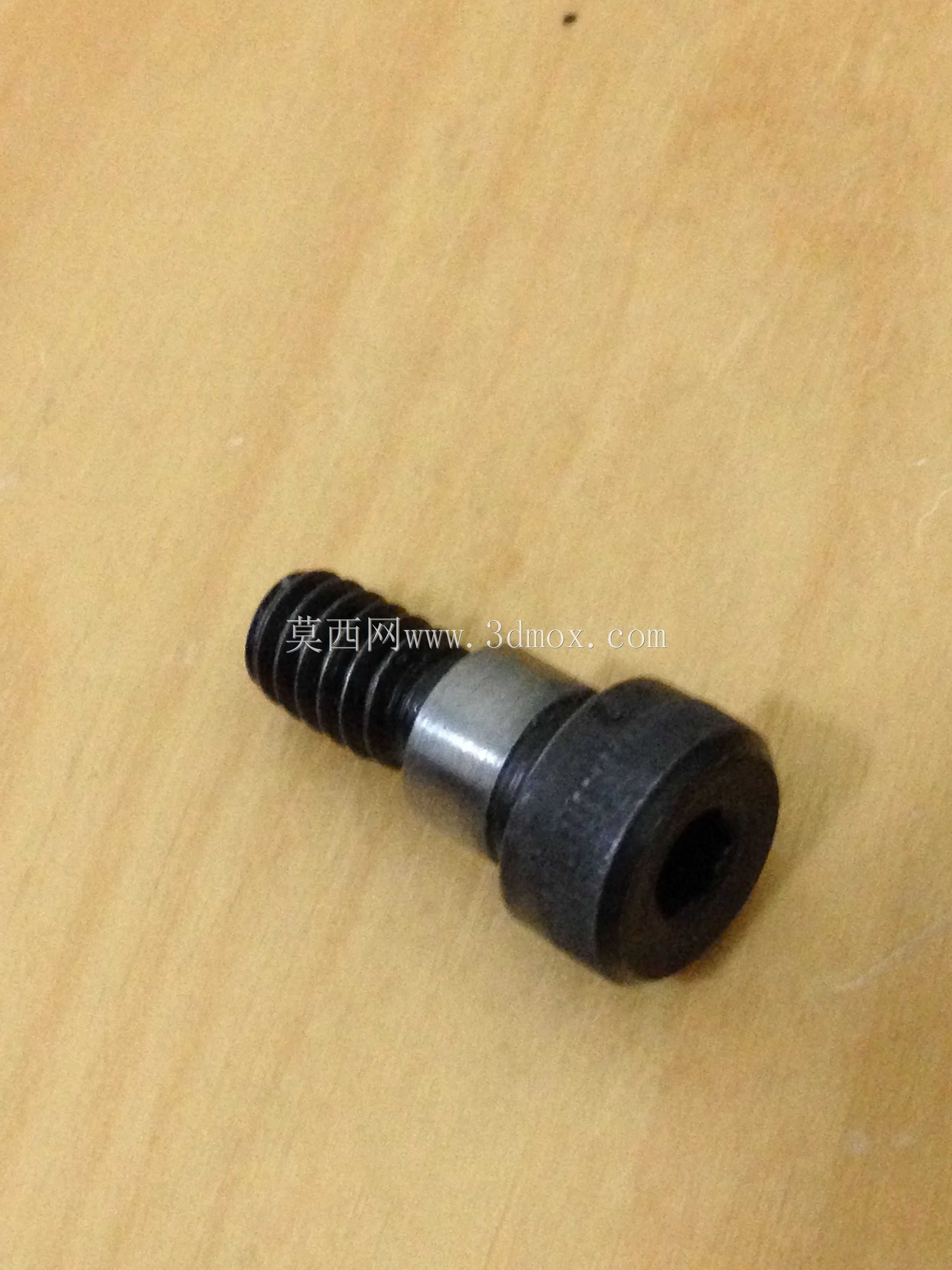

三明治式夹芯定位工装夹具结构

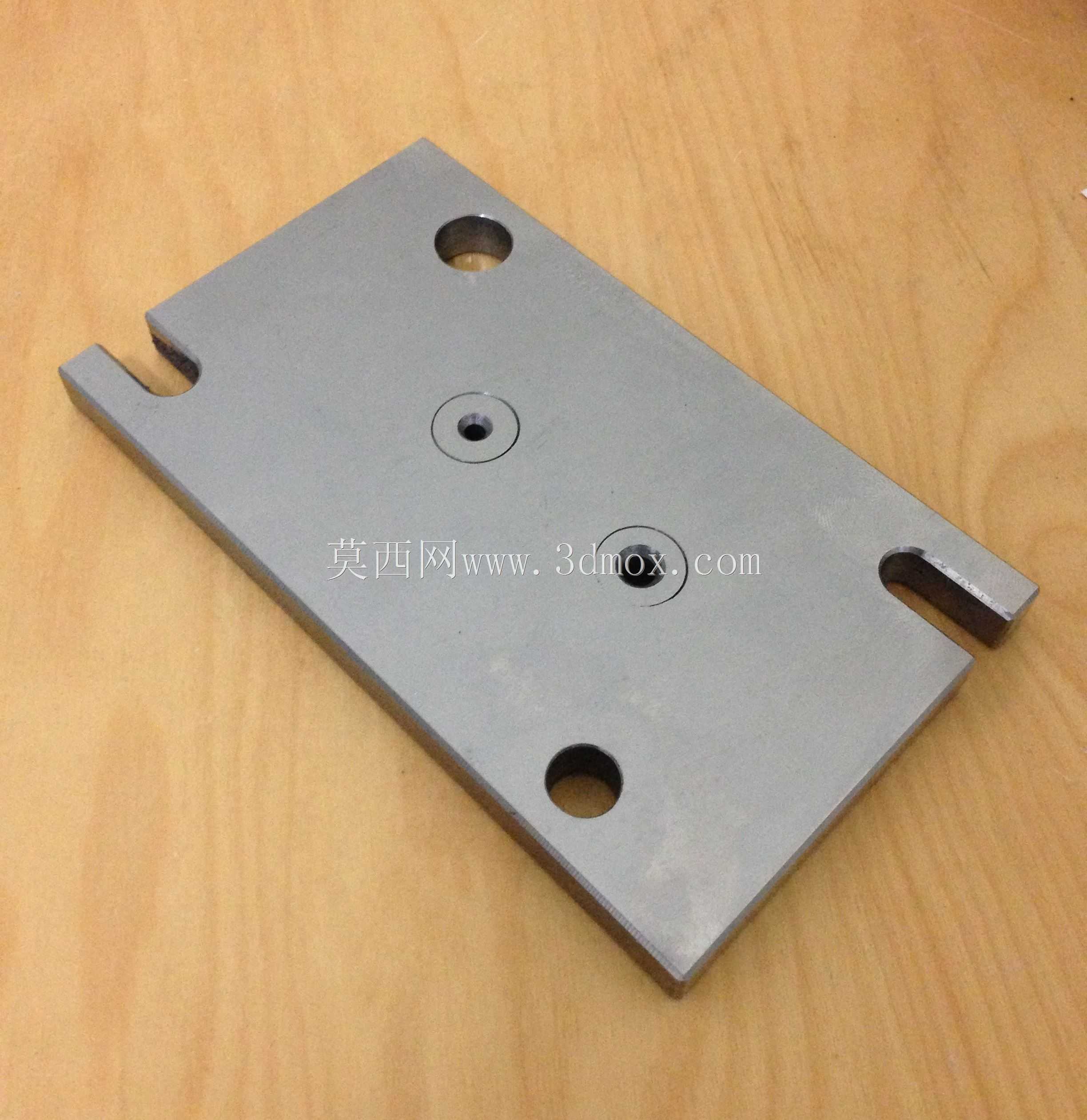

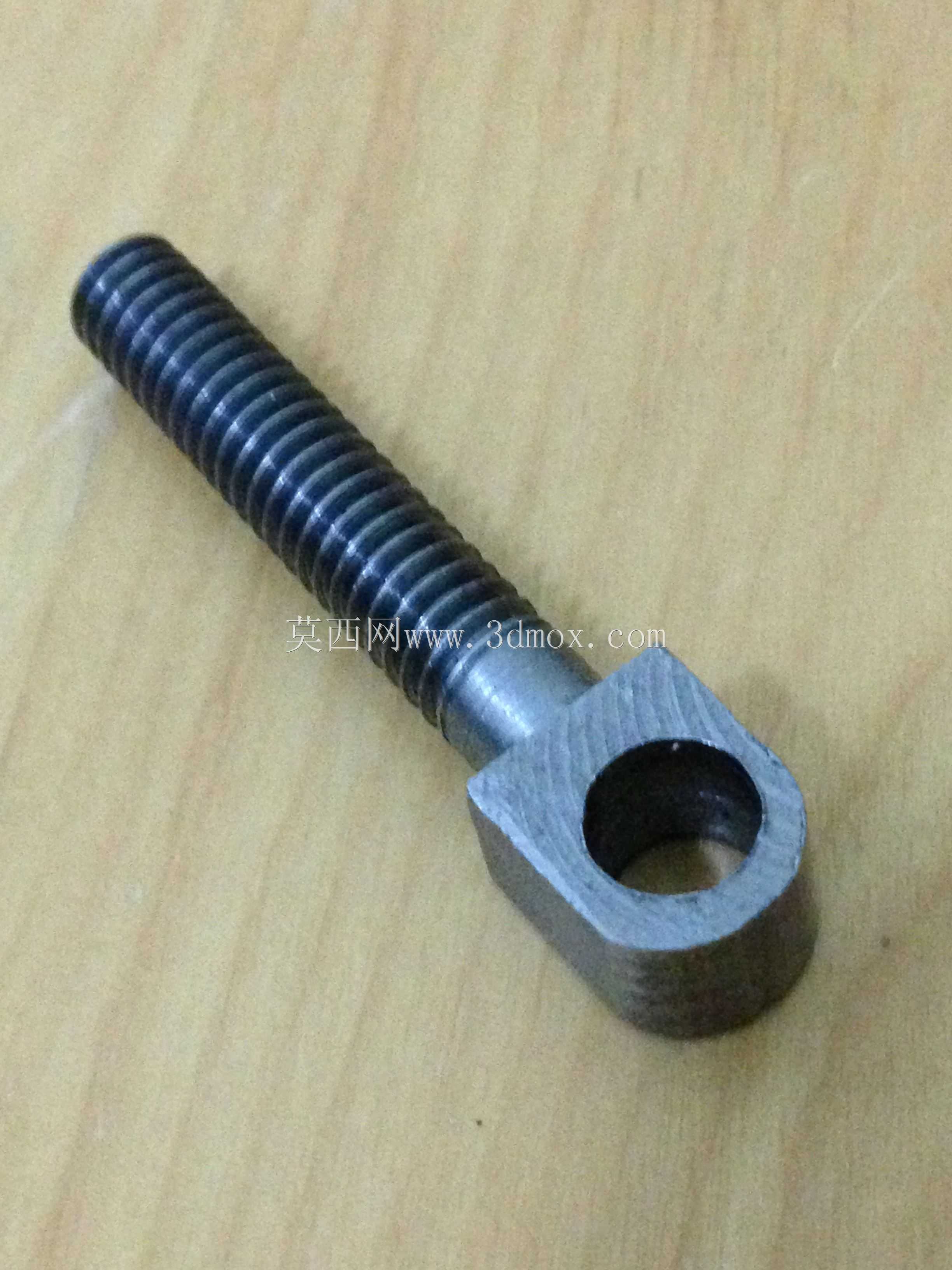

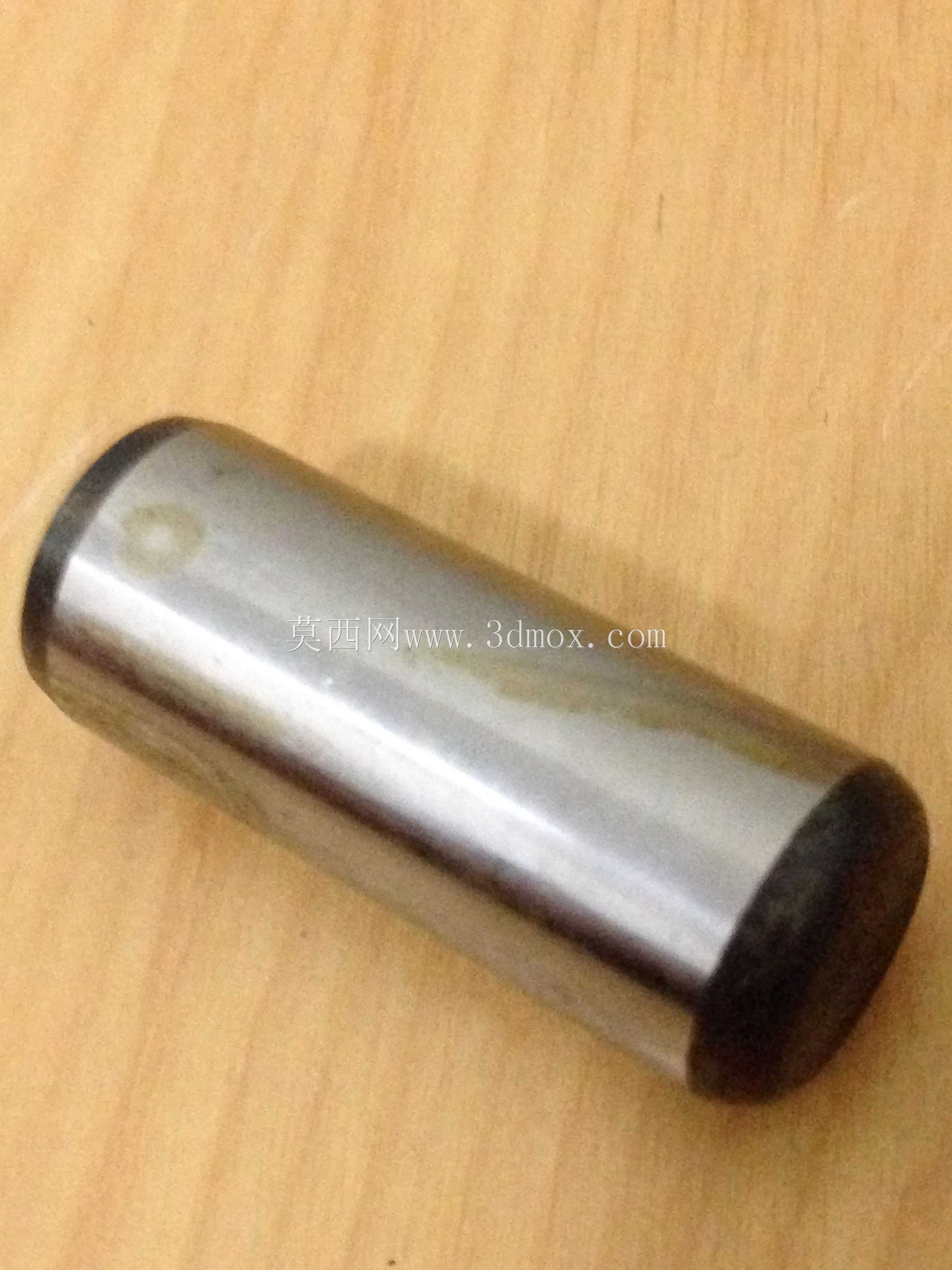

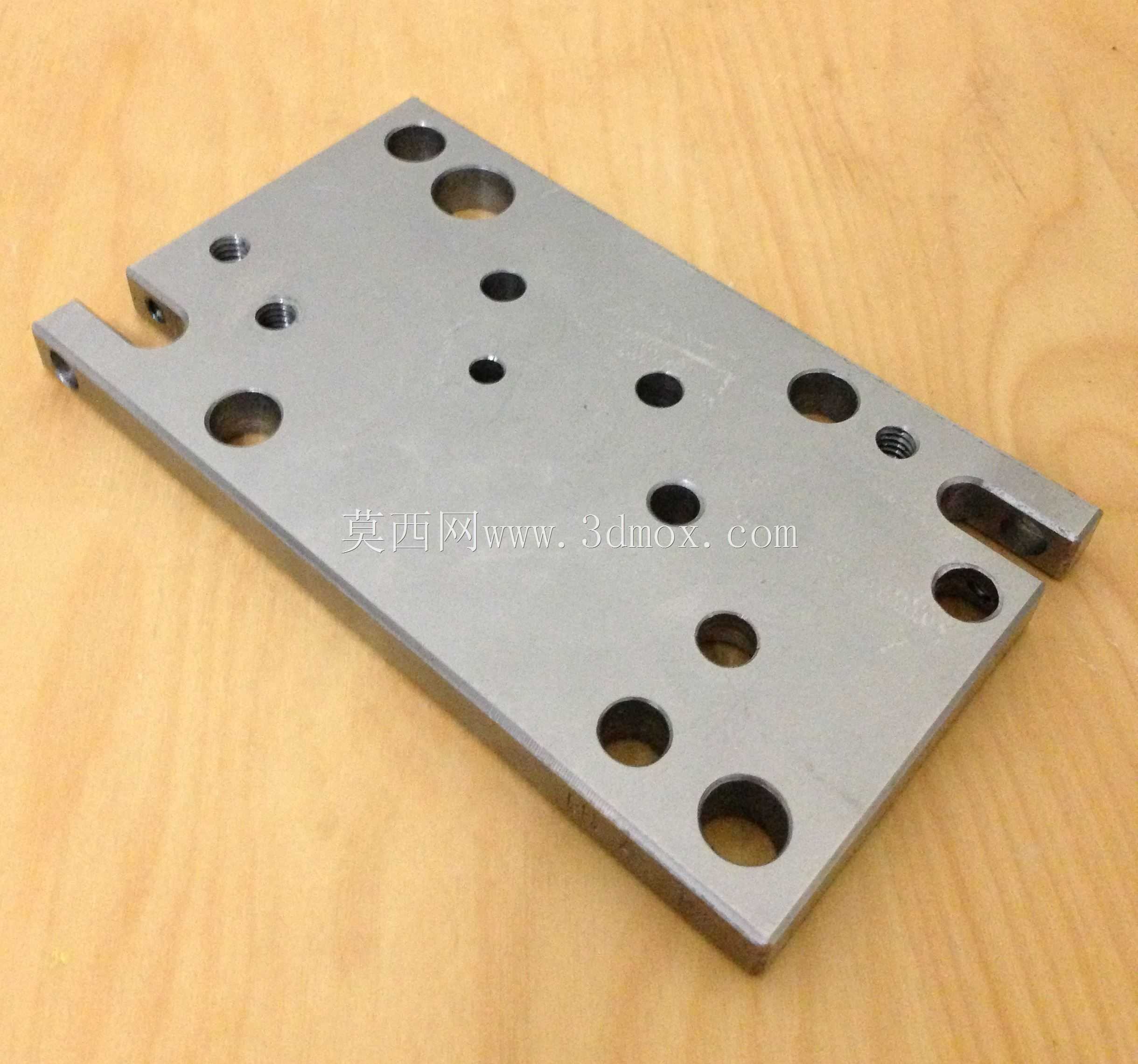

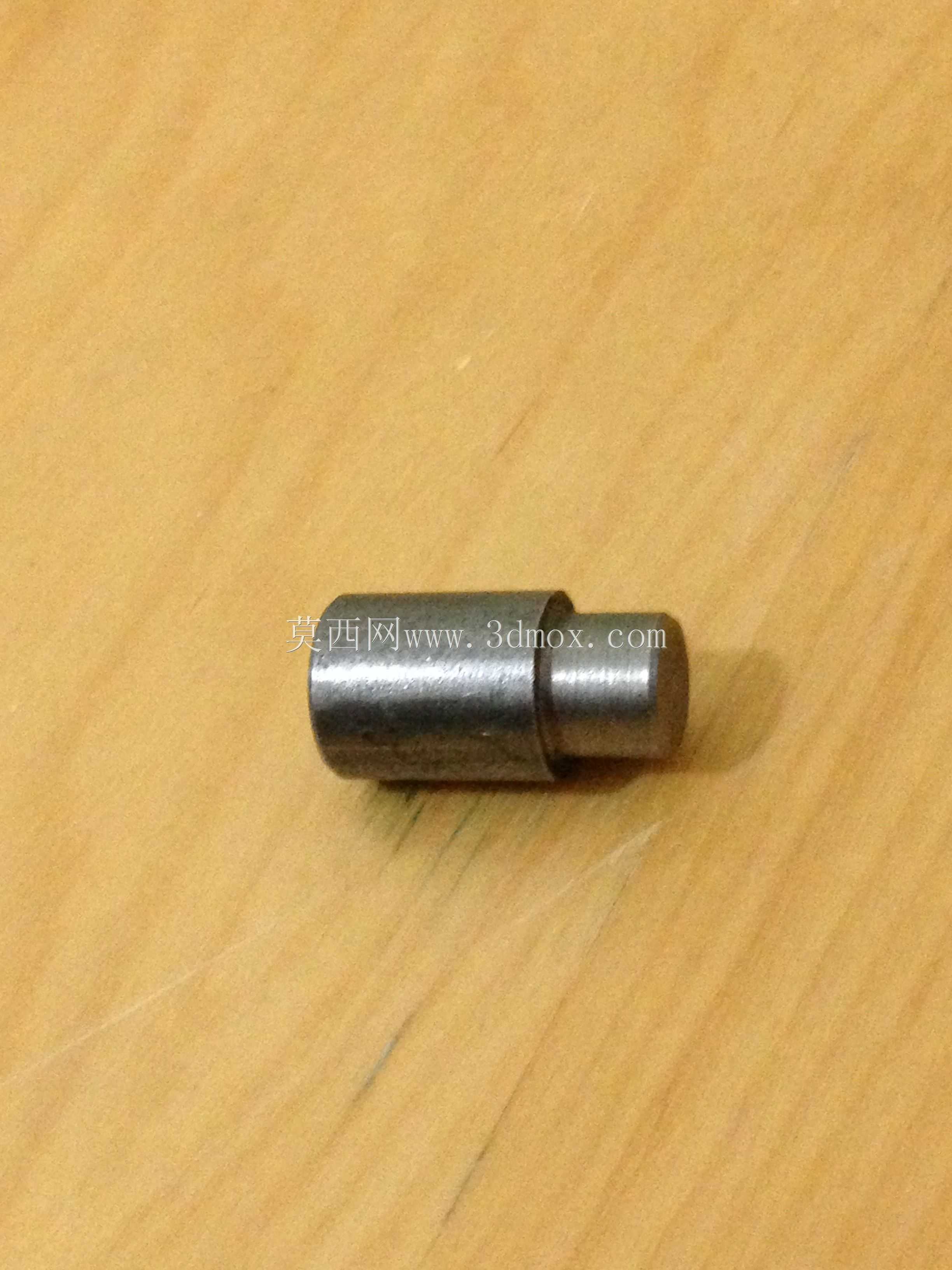

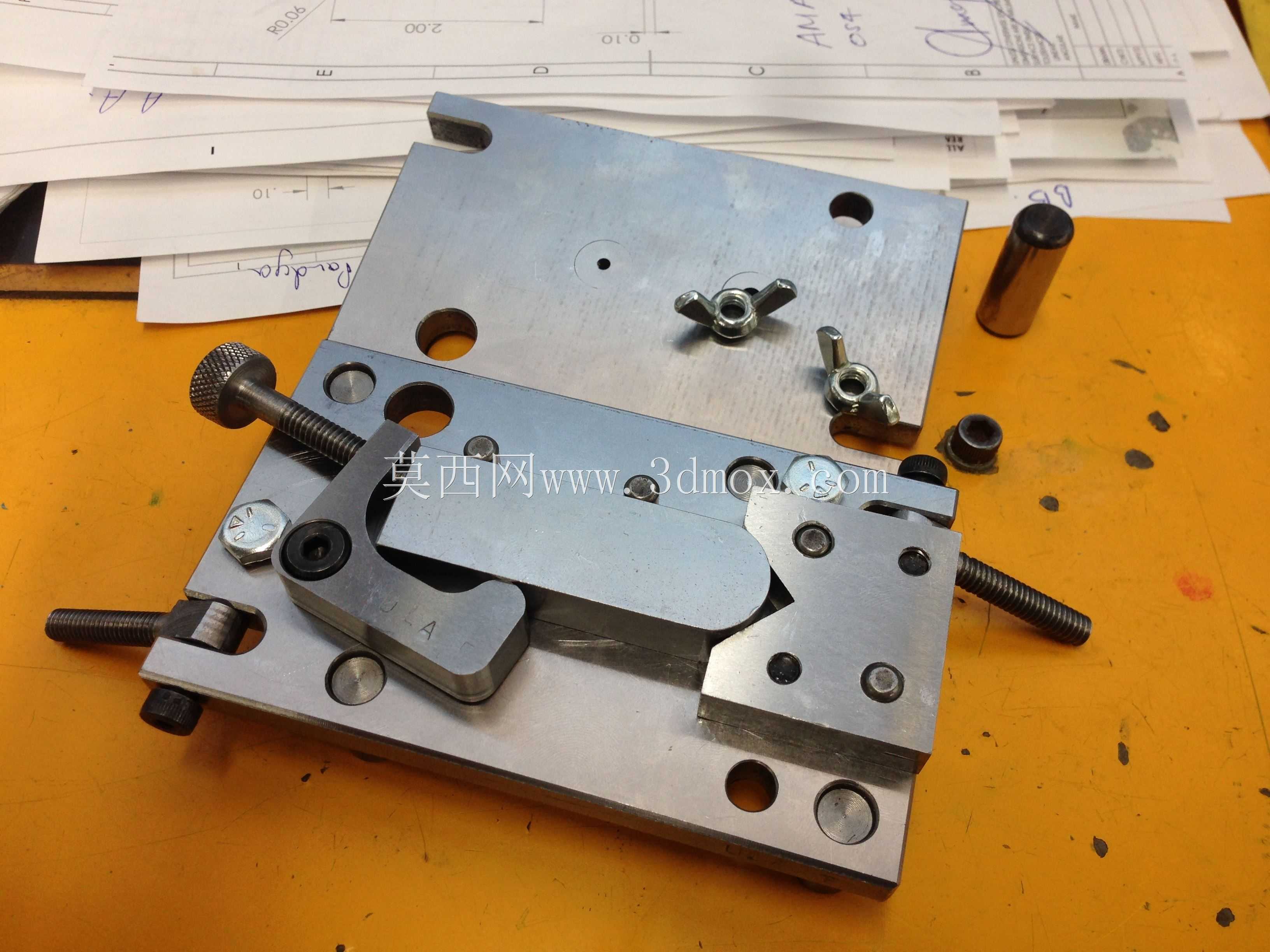

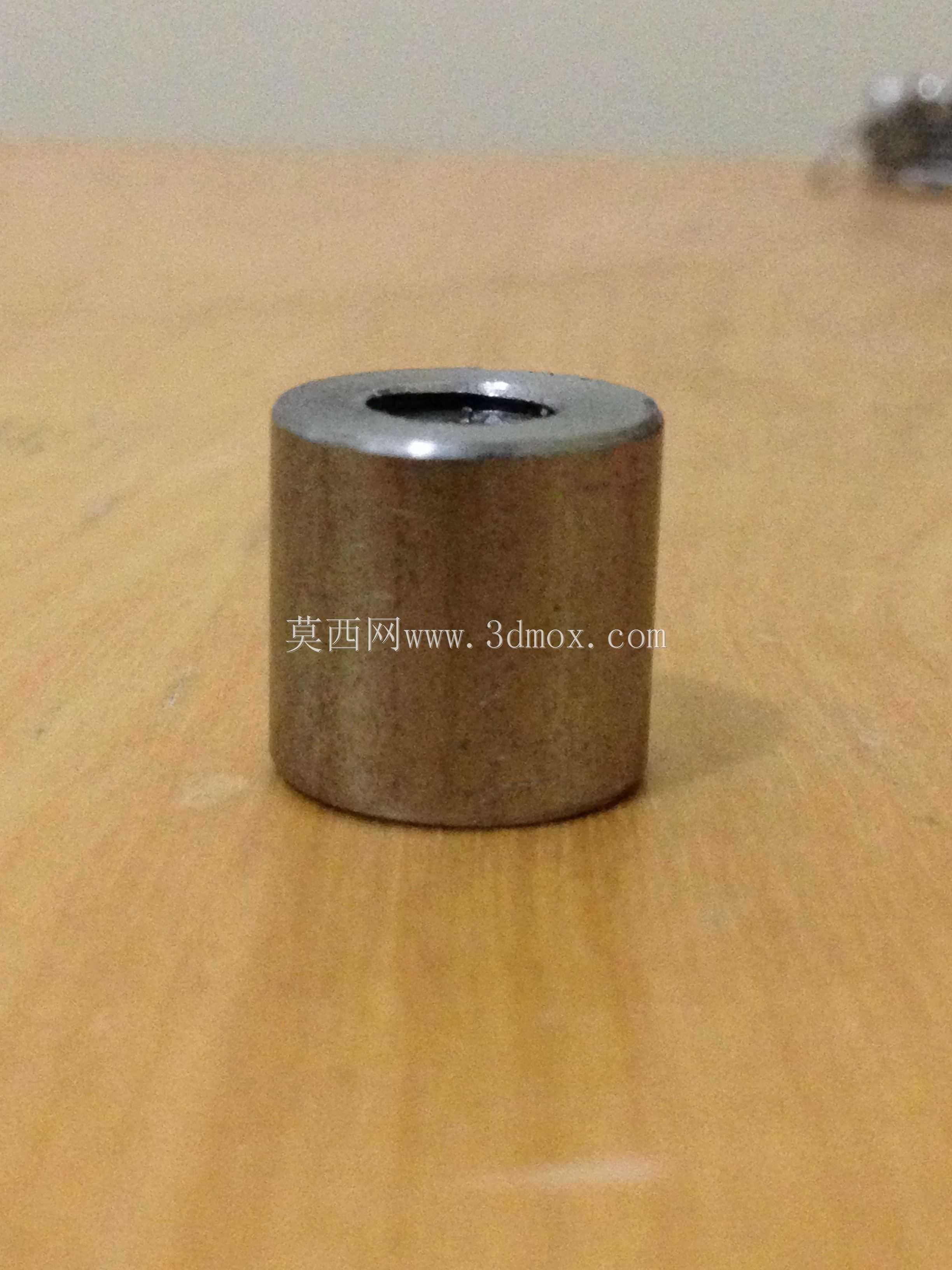

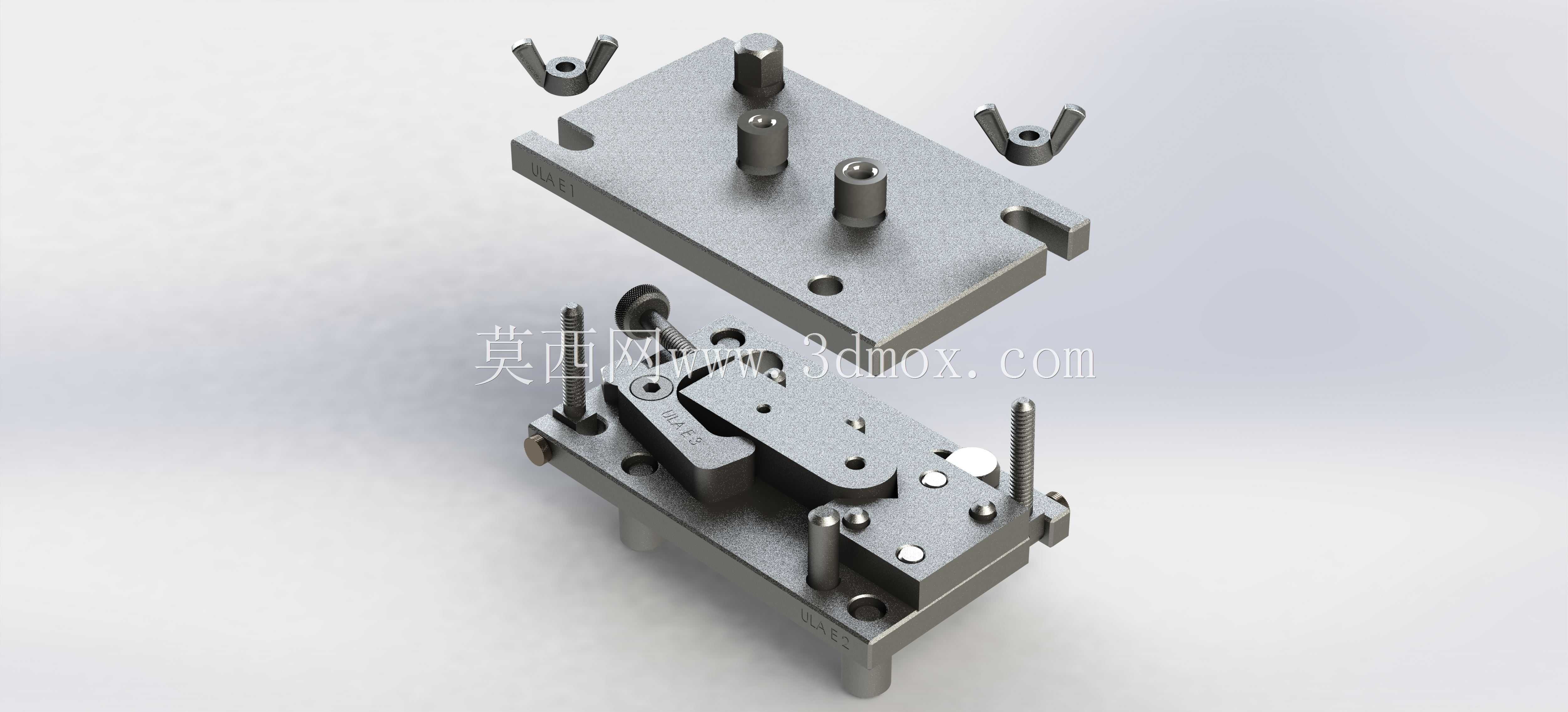

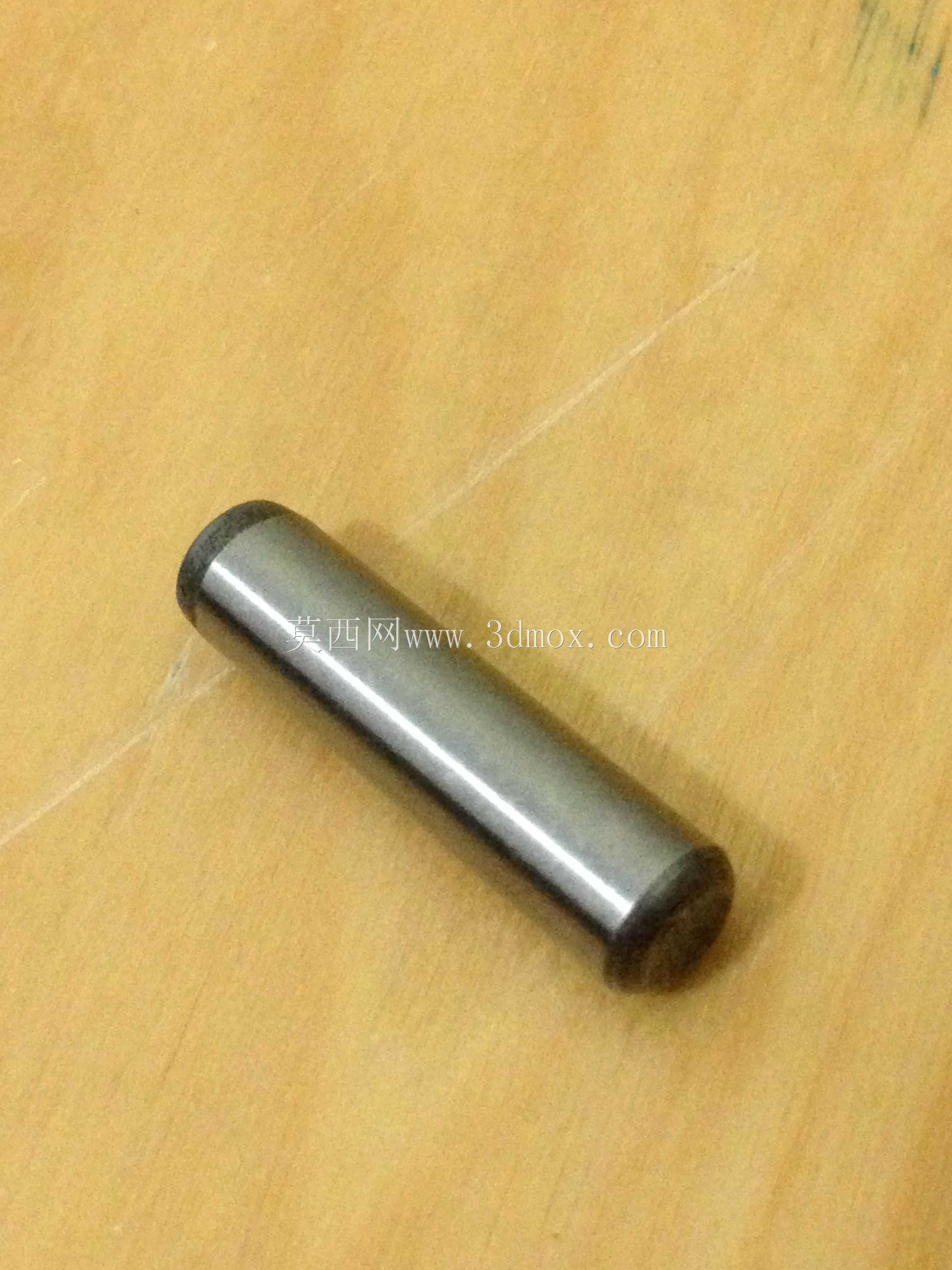

这套夹芯夹具采用上下分层的三明治式叠装结构，主要应用在小尺寸异形零件的多工序加工、装配定位场景中，比如小型精密冲压件、注塑嵌件的二次铣削、钻孔工序，或是微型组件的压装、铆接工位，能在不额外增加定位基准的前提下，完成零件六个自由度的完全约束，避免加工过程中出现工件窜动、压伤变形的问题。从结构设计逻辑来看，下层基座作为整个夹具的安装基准，底面预留了标准的机床工作台T型槽安装孔位，可直接适配普通铣床、台钻、小型压装机的工作台面安装，安装边界控制在150mm×100mm的矩形范围内，整体闭合高度不超过80mm，不会和设备的主轴行程、压头下行路径产生干涉，适配多数小型加工设备的作业空间要求。中层的夹芯承载模块是整套夹具的核心功能区，设计了快换式的定位销组，其中菱形销与圆柱销配合实现工件的粗定位，侧面的偏心轮夹紧机构可以通过手柄扳动完成快速锁紧，单次装夹的操作时间不超过5秒，相比传统的螺栓压板夹紧方式，能大幅降低单件装夹的辅助时间，适配小批量多品种的柔性生产需求。上层的压合板对应下层定位销的位置设计了导向衬套，合模时可以顺着定位销垂直下行，避免压合过程中出现偏载，压合板上预留的缺口结构刚好对应工件的待加工区域，不会遮挡刀具的走刀路径，同时压合面做了0.8μm的表面粗糙度处理，和工件接触时不会压伤已加工的表面。整套夹具的所有活动部件都做了限位设计，偏心轮的转动行程经过精确计算，夹紧力控制在120N-180N区间，既可以保证工件装夹稳固，又不会因为夹紧力过大导致薄壁类工件产生形变。定位销采用可拆卸的过盈配合安装方式，当加工不同规格的工件时，只需要更换对应尺寸的定位销和压合板，就能快速完成夹具的换型，不需要重新加工基座，能有效降低生产现场的工装制造成本。在装配调试环节，下层基座的上平面做了平面度0.02mm的精度处理，所有定位销的安装孔位置度公差控制在0.01mm以内，保证重复装夹的定位精度稳定在0.02mm范围内，满足精密加工工序的精度要求。夹具体上预留的排屑缺口，可以让加工过程中产生的切屑顺着斜面排出夹具内部，不会因为切屑堆积导致定位面贴合不实，日常维护只需要定期给偏心轮转轴、定位销衬套加注少量润滑脂，就能保证长期使用的动作顺畅，不会出现卡滞问题。
