气动驱动塑料储液搅拌混合装置

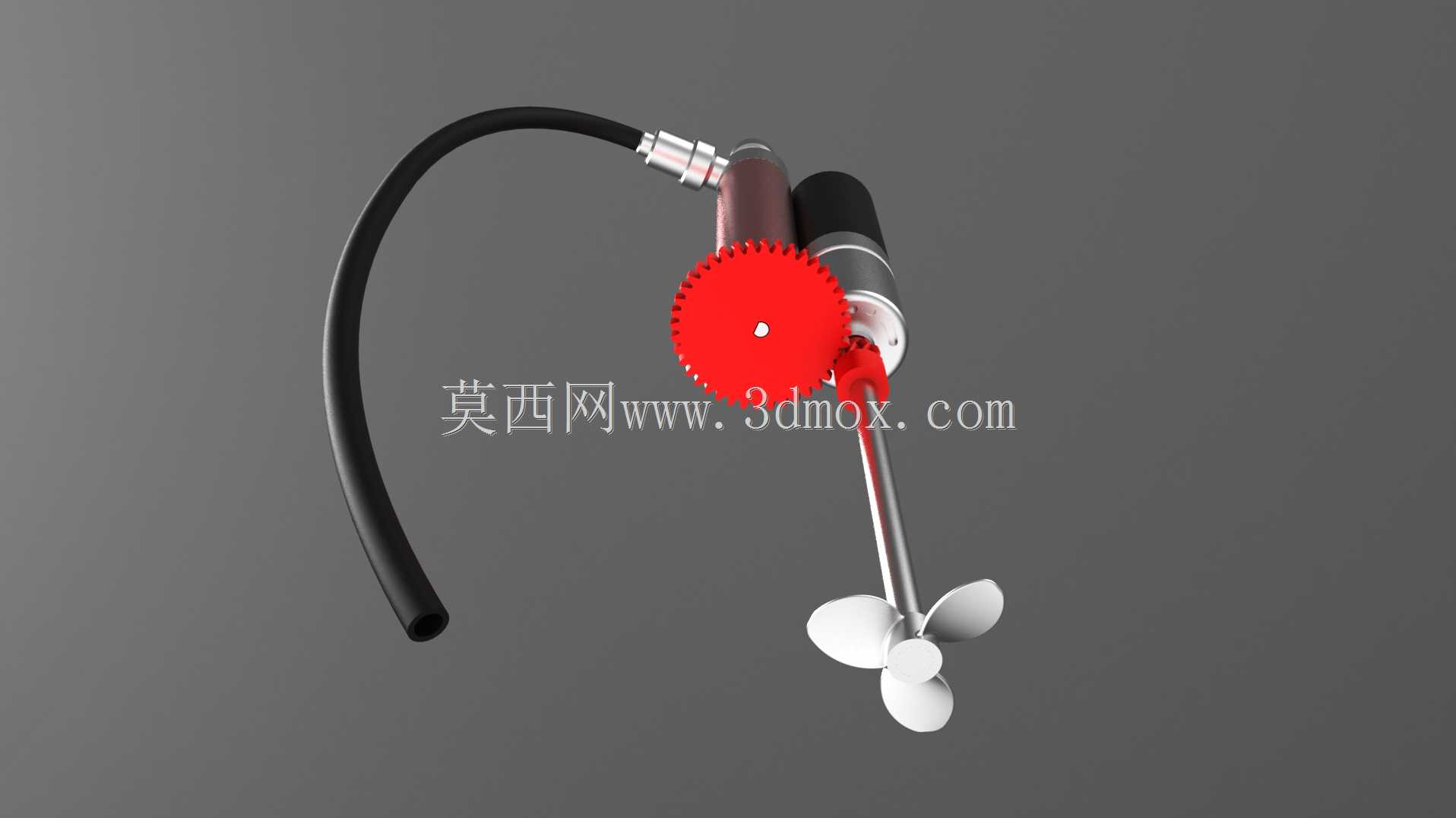

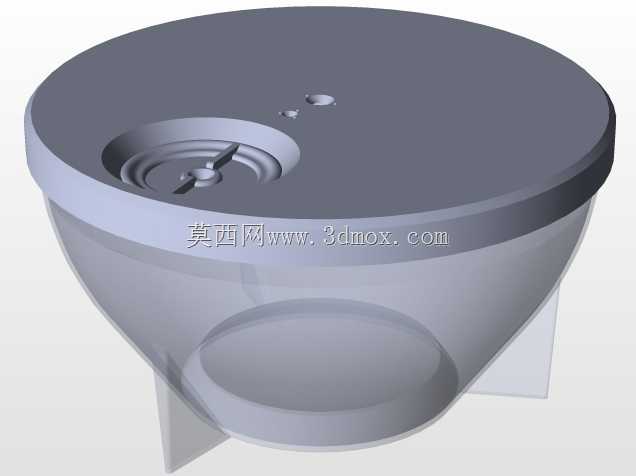

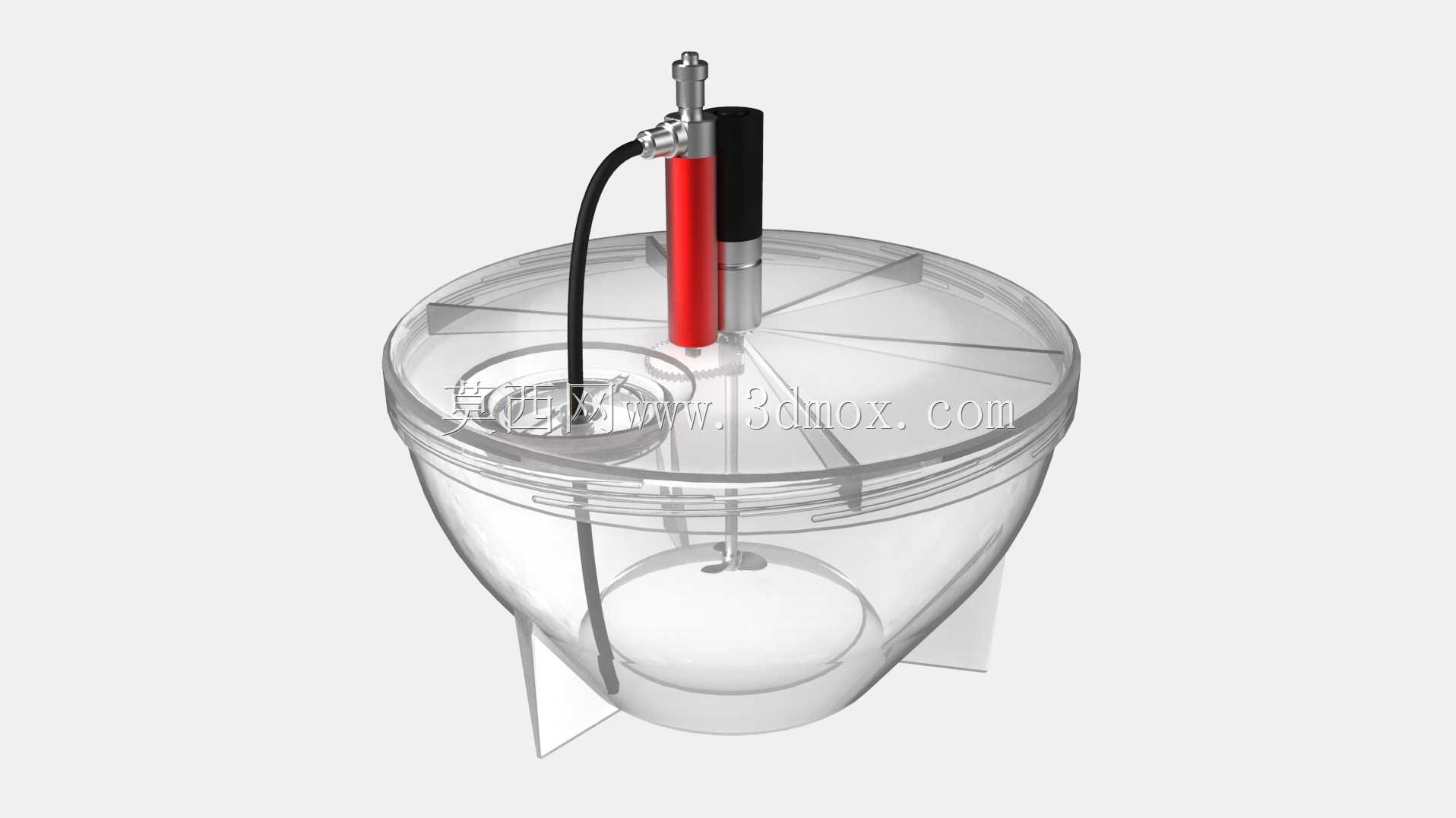

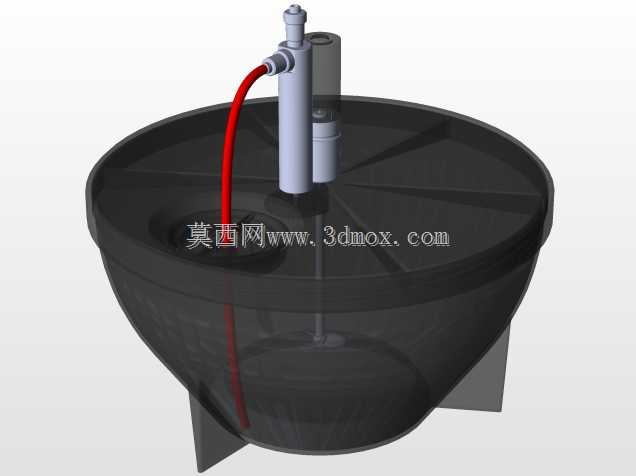

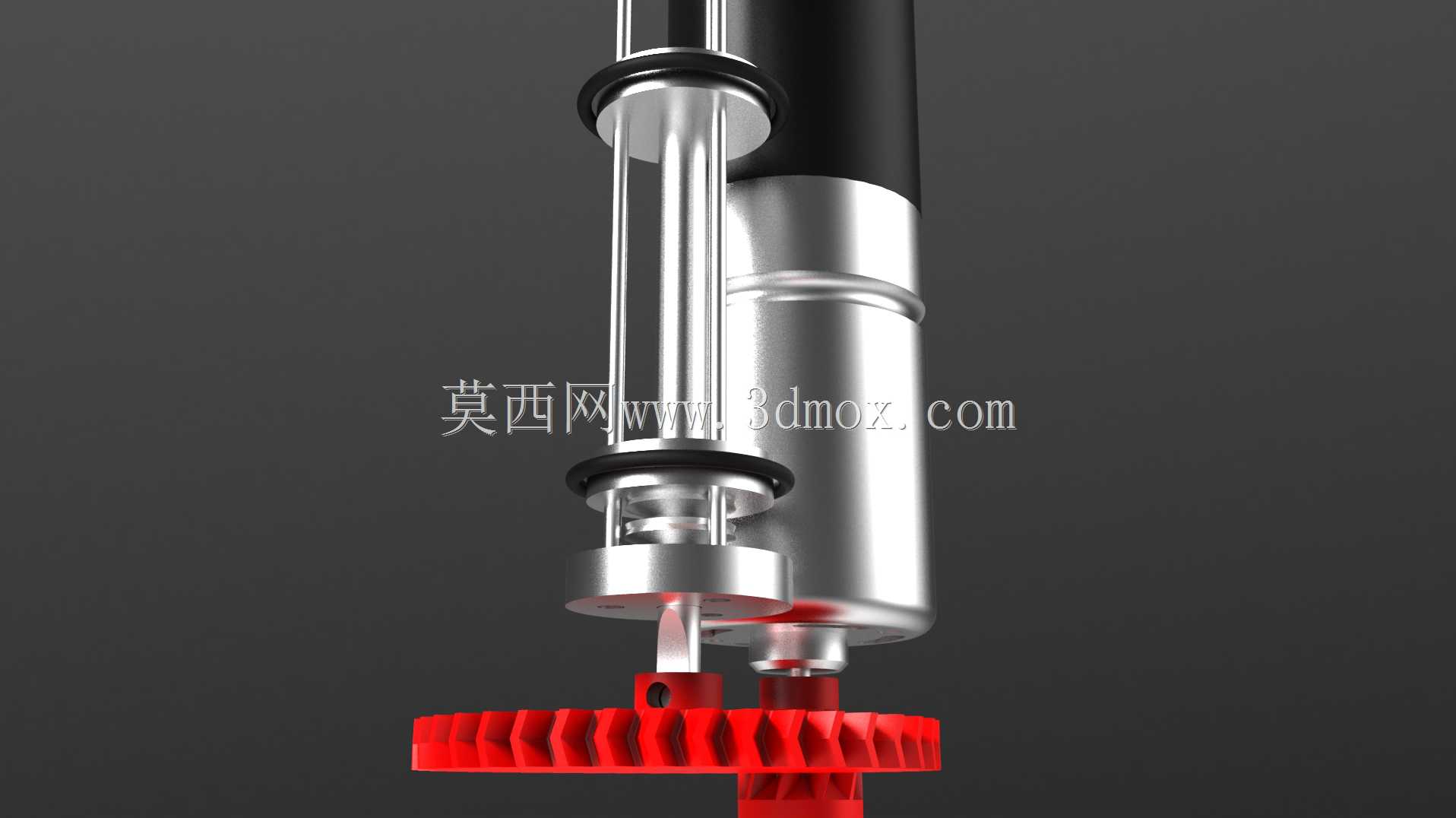

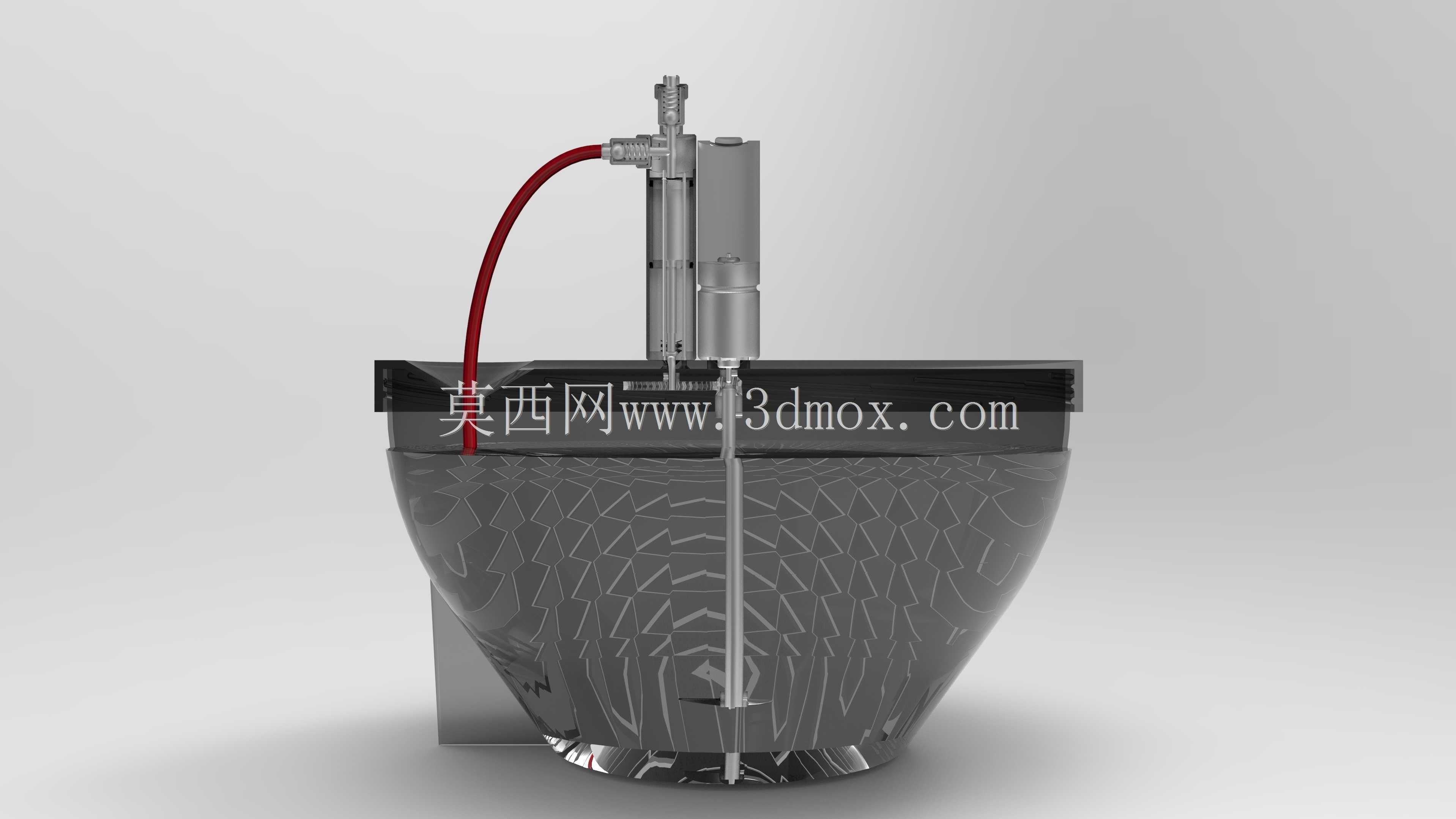

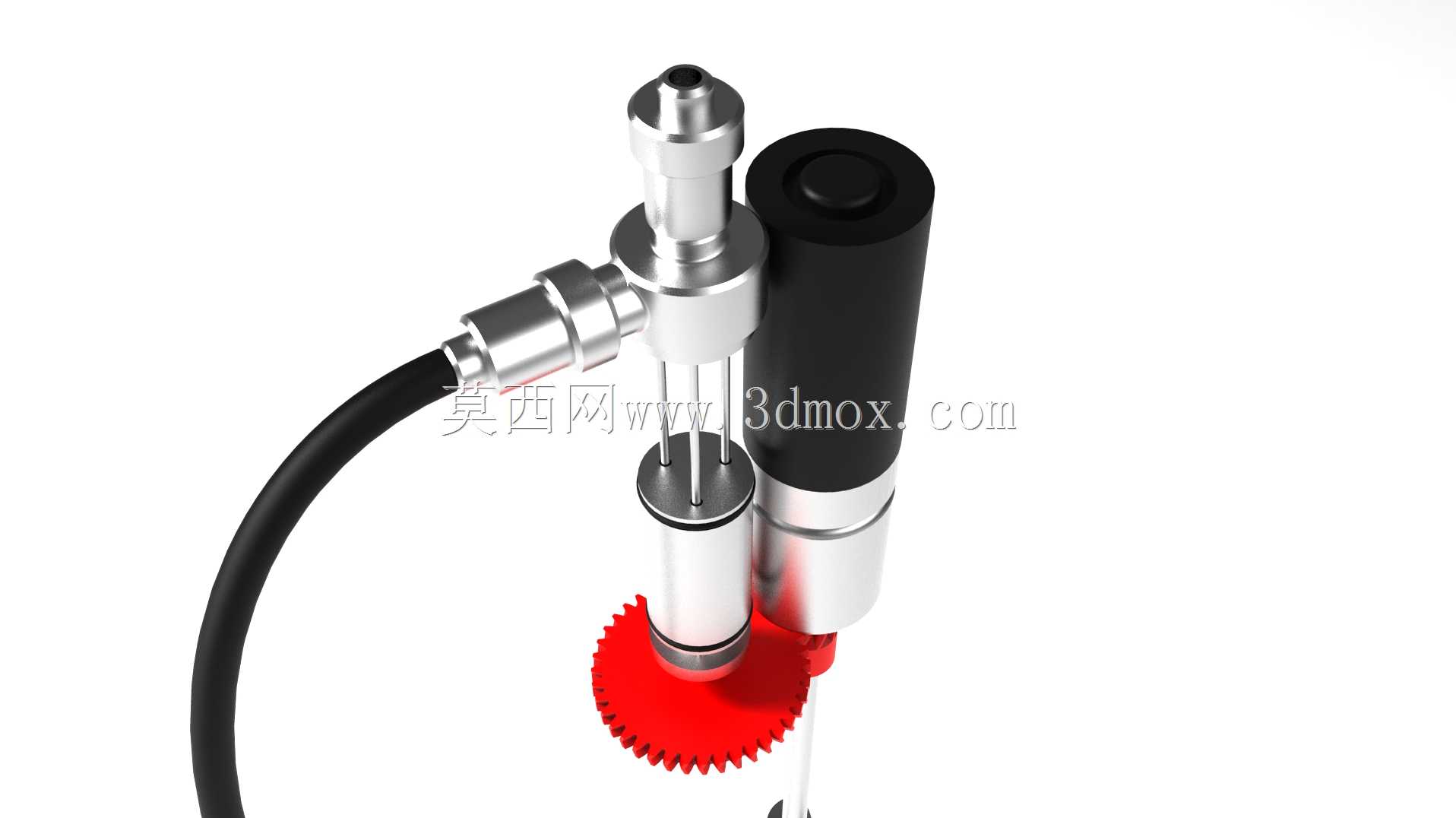

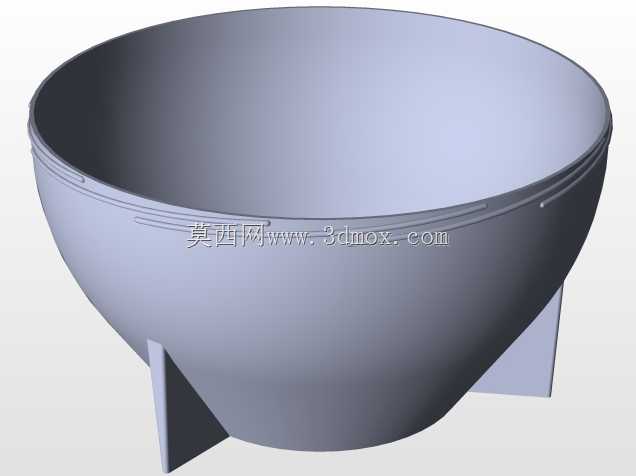

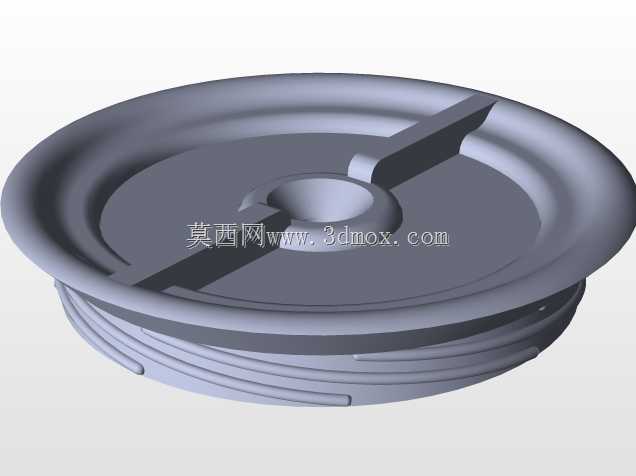

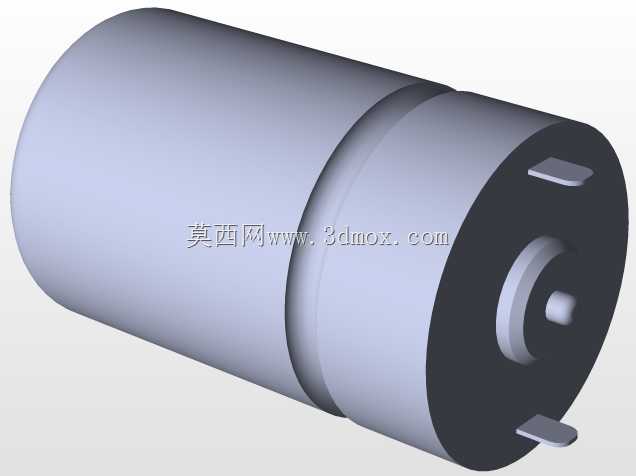

该装置主要面向浆料混合、储液搅拌类工况，常见于实验室小批量物料调配、小型生产工位的固液混合作业场景，可适配低粘度到中等粘度的流体混合需求，替代原有不锈钢罐体结构实现轻量化部署。整体采用半球形透明罐体作为储液主体，半球形结构可消除传统柱形罐体的底部搅拌死角，罐壁采用透明工程塑料材质，生产过程中重量更轻、水毒兼容性更优，可直接观察内部物料混合状态，无需额外开设观察视窗，降低罐体加工成本与密封泄漏风险。罐体顶部设置分区式盖板，预留驱动组件安装位、进料口与管路穿接位，盖板与罐体采用卡扣式密封配合，可快速开启完成内部清洁与物料投放，安装时仅需保证底部三个支撑脚水平放置即可，无需额外地脚固定，适配工作台面直接部署，整体占地直径与常规家用料理容器相当，可放置于标准实验操作台或小型生产工位台面上，不占用过多操作空间。驱动部分采用气动动力源搭配直连搅拌推进结构，取消原有外置气动管路接入润滑剂的复杂结构，将电机输出端直接连接混合推进器，减少传动环节的功率损耗，可在注射密封位置获得稳定的20巴工作压力，相比原有结构大幅减少金属碎片产生风险，同时降低近一半的运行功耗。搅拌组件延伸至罐体底部弧面位置，桨叶轮廓贴合罐底弧度，避免物料在底部沉积，侧边接入的管路可直接延伸至罐内低位，实现混合过程中的物料加注或者成品抽取，无需额外开启罐盖。罐体内部的金属构件均采用圆管型材加工，两端采用螺纹连接固定，尽可能减少金属材料的裁切浪费，同时圆弧形的构件轮廓不会在搅拌过程中形成物料挂附，降低清洁难度，整体结构在满足混合压力要求的前提下，尽可能压缩非必要的金属构件占比，控制整体自重与制造成本，适配小批量多频次的混合作业需求，日常维护仅需定期检查密封件磨损状态与气动接口气密性即可，无需复杂的拆解保养流程。
