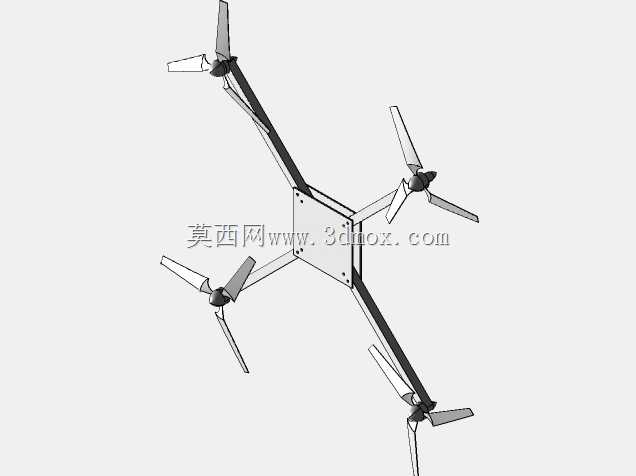

折叠式四旋翼航拍飞行器结构设计

这款折叠式四旋翼飞行器的结构设计，首先围绕便携航拍与轻度作业场景展开，日常户外采风、小范围场地巡检、低空影像采集这类场景下，设备的收纳尺寸直接决定了使用频次，因此机臂采用转轴式折叠结构，折叠时机臂向机身侧方收拢，整体收纳轮廓可控制在常规单肩包的容纳范围内，展开后机臂锁止结构依靠卡扣与定位凸台配合，飞行过程中不会出现机臂松脱移位的问题。从功能特性来看，四个旋翼呈X型布局，这种布局的重心匹配难度更低，飞控系统的姿态调整容错率更高，每个机臂末端的电机安装座预留了标准的电机安装孔位，可适配不同KV值的无刷电机，桨叶采用快拆式设计，日常更换受损桨叶无需额外工具，直接按压卡扣即可完成拆装。机身主体的上壳与下壳采用卡扣加螺丝的组合固定方式，内部预留了飞控板、电池仓、图传模块、GPS模块的安装位，电池仓设计在机身重心位置，更换电池时不会破坏整机的平衡状态，电池接口采用防呆设计，避免插反导致的电路损坏。配套的遥控器结构设计也充分考虑握持手感，摇杆位置符合人手自然握持的操作角度，手机夹持位可适配不同尺寸的显示设备，夹持结构带有防滑胶垫，飞行过程中不会出现设备滑落的问题。设计过程中首先对旋翼的气动干扰做了模拟验证，相邻旋翼的旋转方向相反，抵消自旋力矩的同时，减少桨尖涡流对相邻桨叶的效率影响，机臂的长度经过反复调整，既保证桨叶转动时不会与机身产生干涉，又尽可能缩小展开后的整体尺寸，机身底部预留了通用的相机挂载孔位，可搭载轻量化的航拍相机或者小型作业模块。安装边界方面，展开状态下旋翼转动的最大外径控制在合理范围，小范围场地内起飞不需要过大的净空区域，折叠状态下的外轮廓没有突出的尖锐结构，收纳时不会刮蹭携带的其他物品，机身外壳的壁厚均匀，既保证结构强度抵御日常轻微磕碰，又尽可能控制整机自重，提升续航表现。机臂转轴的阻尼经过调校，折叠时不会出现松垮晃动，展开到位后有清晰的锁止反馈，操作人员不需要额外检查即可确认机臂锁定到位，降低起飞前的检查工作量。机身底部的起落架高度经过测算，挂载相机后起飞降落时镜头不会接触地面，避免起降过程中刮损镜头镜片，起落架与机身采用可拆卸连接，如需进一步减轻自重可快速拆除。
