双向旋合魔术螺栓螺母组合结构

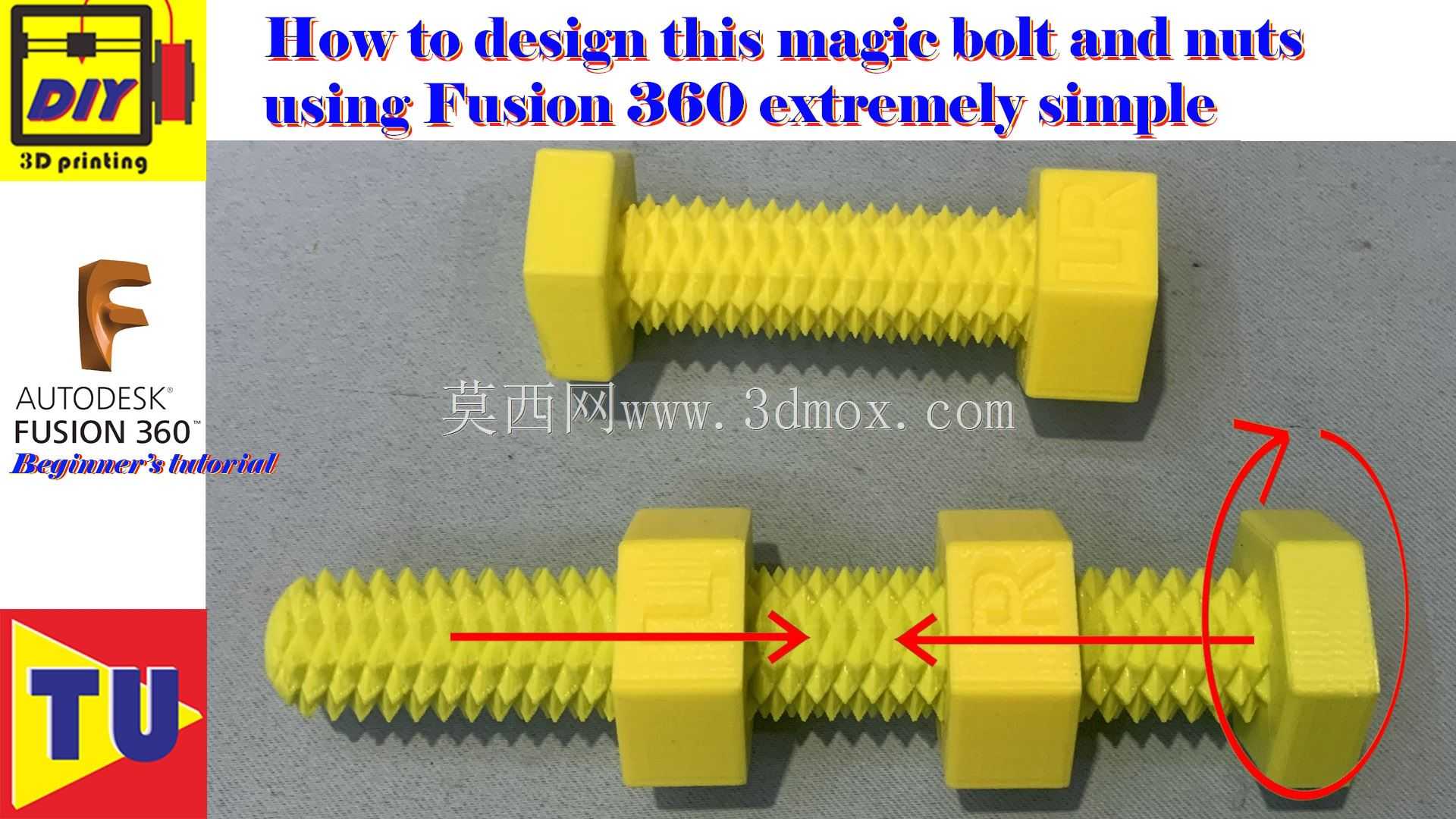

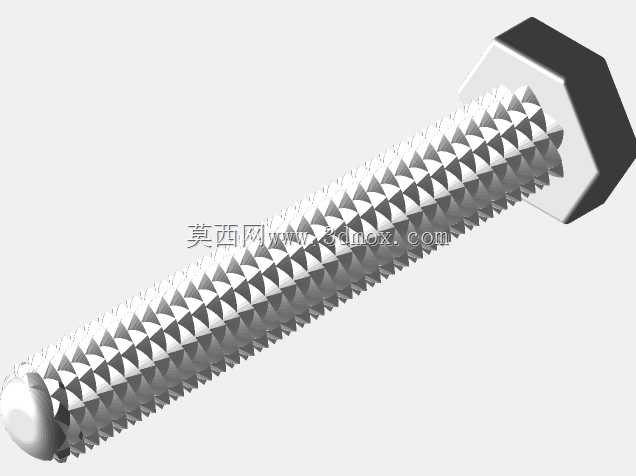

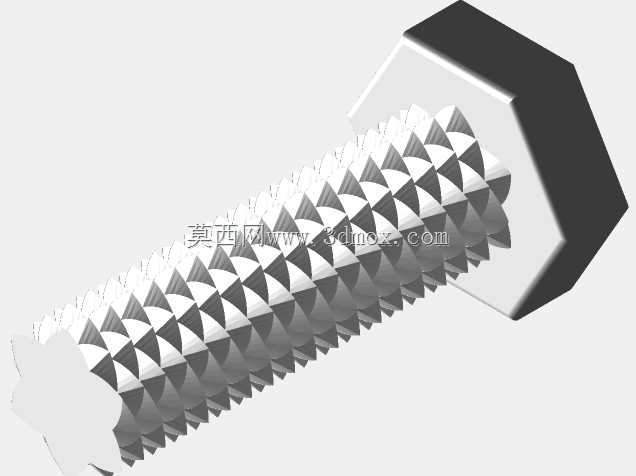

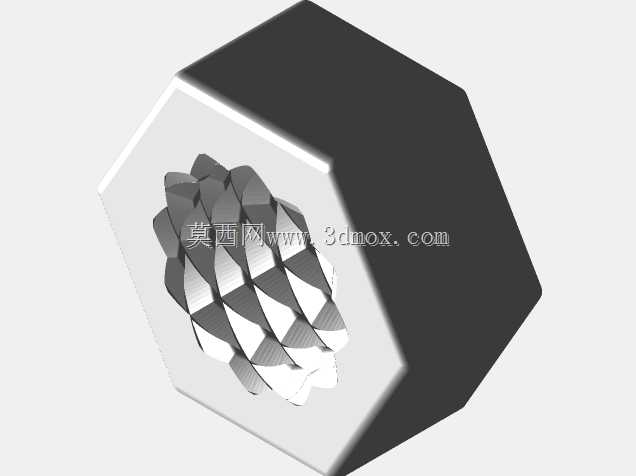

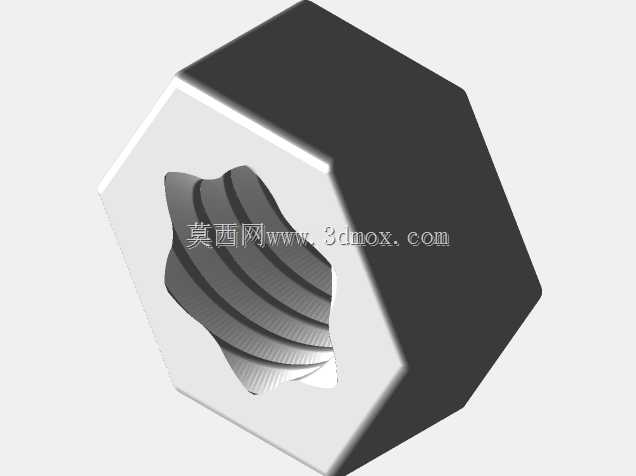

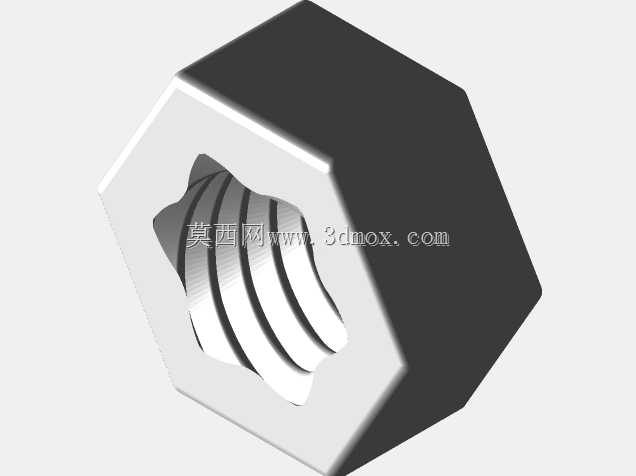

这类双向旋合的螺纹紧固件结构，打破了常规螺纹副单一旋向的运动限制，在机械原理演示、科普教具、创意工业展品领域有着独特的应用价值。常规螺纹副仅能支持螺母沿单一旋向在螺杆上进给，而该结构通过在同一螺杆上设置对称排布的双向螺纹齿形，配合对应齿形的螺母，可实现多个螺母在同一段螺杆上沿不同方向同步旋动，甚至能呈现出螺母在螺杆上双向无阻碍移动的视觉效果，非常适合用于机械基础教学中螺纹传动原理的具象化演示，能让学习者快速理解螺纹旋向、导程与进给方向的对应关系，相比传统的单向螺纹教具，互动性和展示效果有明显提升。从功能特性来看，该结构的螺纹齿形做了特殊的对称修型，齿面角度经过反复调整，既保证了螺母与螺杆啮合时的顺滑度，不会出现卡滞或跳齿的问题，又能维持足够的啮合接触面积，避免螺母在螺杆上出现旷量。设计过程中需要重点把控螺纹齿形的对称度，常规公制、英制螺纹的牙型为非对称受力结构，无法适配双向旋合的需求，因此需要重新构建牙型轮廓，将牙型两侧的受力角设置为完全对称的角度，同时控制螺距的一致性，确保不同位置的螺母都能顺畅通过螺纹衔接区域。尺寸参数方面，短款螺杆的有效啮合长度为60毫米，螺纹公称直径20毫米，长款螺杆预留了120毫米的螺母运动行程，可同时容纳三个螺母在杆体上做相对运动，安装时无需额外的辅助定位结构，仅靠螺纹啮合即可实现螺母的位置保持，打印制作时可根据实际展示需求按比例缩放整体尺寸，缩放过程中要注意保持牙型角度的比例不变，避免缩放后出现啮合卡滞的问题。在实际应用场景中，除了作为教学教具使用，该结构还可用于创意文创产品的连接结构、益智玩具的核心传动部件，甚至可以作为工业设备中特殊双向进给机构的原理验证样件，帮助设计人员快速验证双向螺纹传动的可行性，减少后续正式产品开发中的试错成本。需要注意的是，该结构目前以展示和原理验证为核心功能，并不适用于大载荷的紧固连接场景，其对称牙型的受力特性决定了它的承载能力低于常规同规格的标准螺纹紧固件，在选型使用时需要明确其应用边界，避免将其用于需要承受大拉力、大剪力的连接工位。
