斜撑式L型安装轴承支撑座结构

项目分类:3D模型 发布时间:2021-08-31 ID:256999
  • 斜撑式L型安装轴承支撑座结构
  • 斜撑式L型安装轴承支撑座结构
  • 斜撑式L型安装轴承支撑座结构
  • 斜撑式L型安装轴承支撑座结构

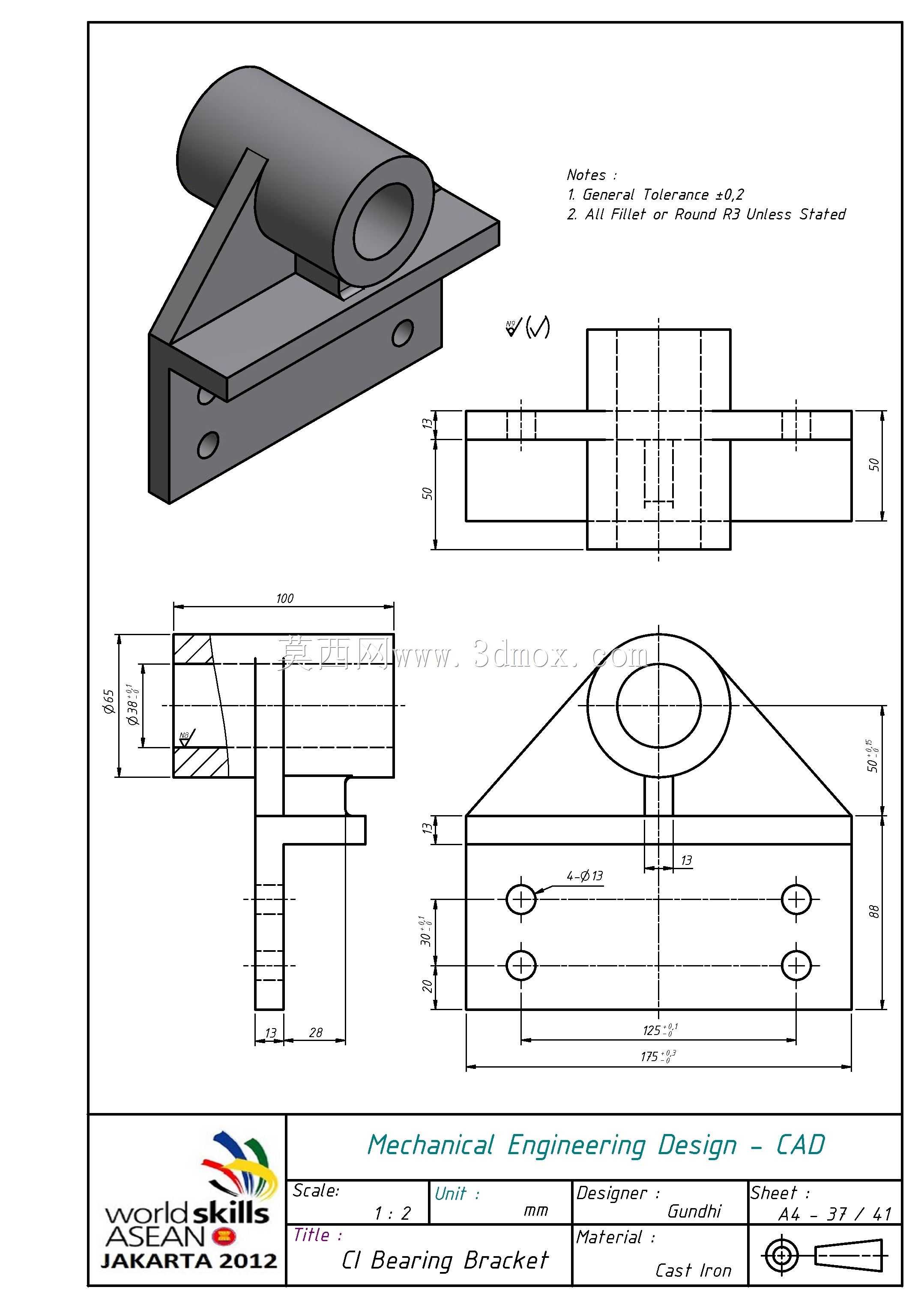

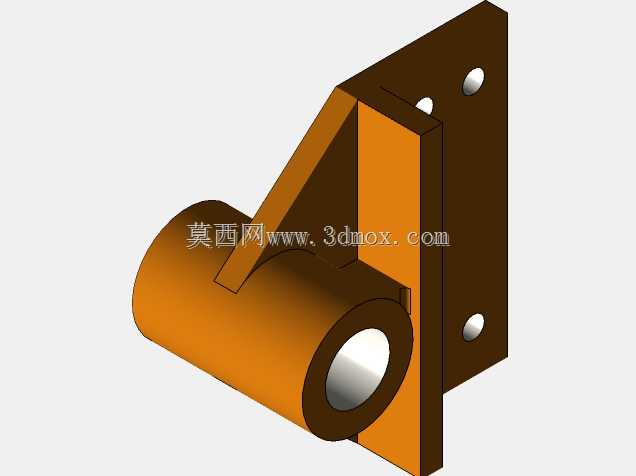

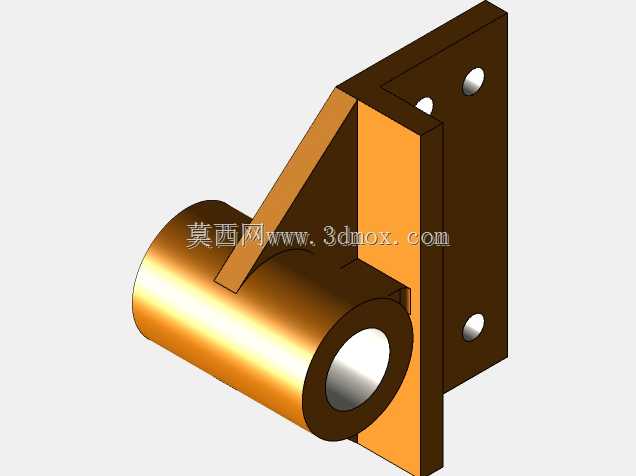

这款轴承支撑构件主要用于需要对传动轴做径向与轴向支撑的中小型传动工位,常见于轻工输送线、小型工装夹具、非标自动化设备的动力传递环节,用来承载旋转轴的径向载荷,同时抵消部分传动过程中产生的偏载力矩,避免轴系运行时出现挠曲变形,保证传动同轴度稳定。从结构设计来看,主体采用L型折弯安装底板作为承载基座,竖直安装面与水平安装面呈90度垂直布局,两个安装面分别预留了螺栓过孔,可适配不同方向的设备机架安装需求,竖直面的两个安装孔沿垂直方向排布,水平面的单孔可辅助定位,安装时可根据现场机架的安装面朝向选择固定方式,无需额外做转接件加工,能有效缩减现场装配的调整工时。上方的圆筒状轴承容纳腔是核心功能区域,内腔为光滑圆柱面,可直接适配标准规格的滑动轴承或者滚动轴承外圈,腔体壁厚做了均匀加厚处理,在轴承压装过程中不会出现腔体变形胀裂的问题,腔体与安装底板之间设置了三角形加强筋,筋板同时连接筒体外壁与水平安装面、竖直安装面的交界位置,将轴承承载时的受力直接分散到整个安装基座上,避免应力集中在筒体与底板的焊接或者拼接位置,提升整体结构的抗载荷能力。在安装边界方面,L型底板的两个安装面的孔位间距按照常规型材机架的安装孔距做了适配,筒体的轴线距离竖直安装面、水平安装面的距离经过校核,保证安装后轴系的回转空间充足,不会与机架或者周边其他构件发生运动干涉,筒体的长度尺寸满足轴承压装后的轴向定位需求,轴承装入后不会出现轴向窜动的间隙。设计过程中优先考虑了加工工艺性,整体结构没有复杂的异形曲面,采用常规的铣削、焊接或者一体铸造成型都可以完成加工,不需要特殊的定制刀具,适合小批量加工或者单件生产场景,加强筋的厚度与底板、筒体的壁厚保持一致,焊接加工时不会因为壁厚差过大出现焊穿或者焊接应力变形的问题,铸造成型时也能保证金属液填充顺畅,避免出现缩孔、缺料的铸造缺陷。实际使用时,将轴承压入筒体内腔后,传动轴穿过轴承内孔,再通过螺栓将L型底板固定在设备机架的对应位置,即可完成轴系的一端支撑,若用于长轴的多点支撑,可根据轴的长度间隔布置多个该类支撑座,调整各支撑座的同轴度后即可保证轴系平稳运转,相比一体式的轴承座,该结构的安装灵活性更高,可适配侧面、底面两种不同的安装基面,在空间受限的设备内部也能完成布置。
