手动螺旋式G型夹紧工装结构设计

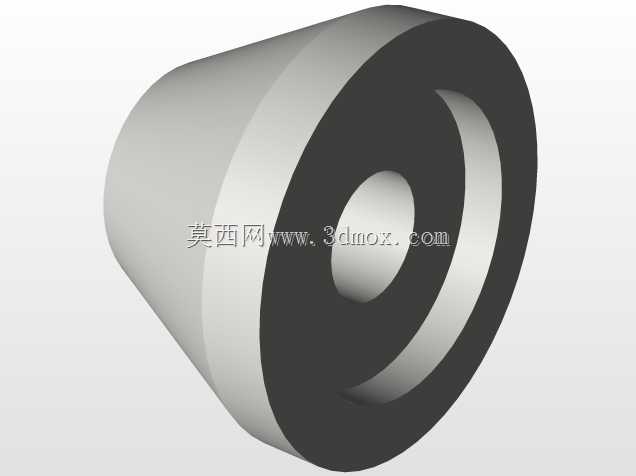

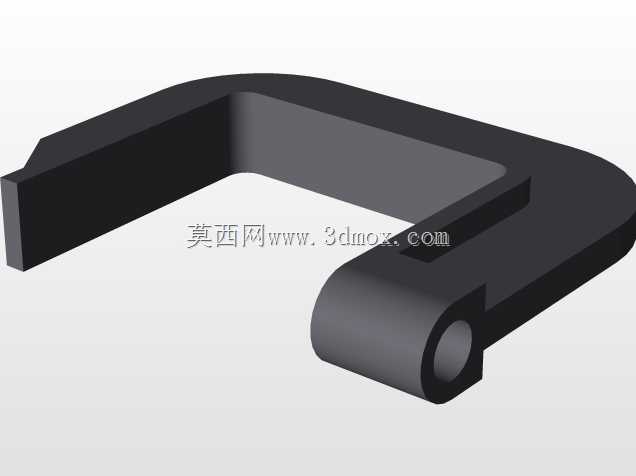

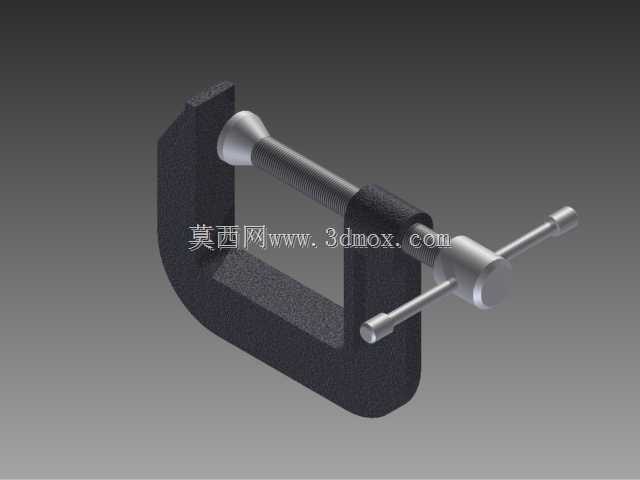

在日常机加工工位、小型工件焊接组对、木工临时固定、家装板材拼接等场景里，这类G型夹紧工具的出镜率极高，它不需要外接动力源，纯手动操作就能快速完成工件的压紧固定，是一线操作工位上常备的辅助工装。从结构设计逻辑来看，整体采用C型开口的框架主体，框架部分做了等截面的加厚处理，在螺杆施加额定夹紧力时，框架开口处的变形量控制在允许范围内，不会因为长期受力出现开口扩张、夹持失效的问题。螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中磨损更均匀，反复旋紧旋松的使用寿命更长，螺杆顶端设计了球面压头，接触工件表面时可以自动适配微小的角度偏差，避免压痕过深或者压头打滑，尾端的T型转动手柄采用穿杆式结构，不需要额外配套扳手，徒手就能施加足够的拧紧力矩，手柄两端做了圆滑过渡，长时间操作也不会硌伤手掌。从安装边界和尺寸适配来看，这类G夹的开口深度和最大夹持行程是核心选型参数，C型框架的喉深决定了它能从工件边缘伸入的距离，实际使用时要保证工件被夹持位置距离边缘的尺寸小于喉深，避免框架与工件发生干涉；螺杆的有效行程决定了可夹持工件的厚度范围，使用前要先预估工件总厚度，快速调整螺杆伸出长度，减少空转行程提升装夹效率。实际使用过程中，压头与工件接触的位置可以根据工况搭配橡胶垫或者铜垫，既能保护已加工表面不被压伤，也能增大摩擦力防止夹持过程中工件移位。框架的背部平面可以作为定位基准面，在工装平台上使用时，也可以配合压板将G夹自身固定在平台槽内，拓展夹持方向。不同于快速夹具的大行程快动结构，这种螺旋G夹的夹紧力可以通过手柄的拧紧力矩灵活控制，针对薄壁件、脆性材料夹持时，可以适当减小力矩避免夹伤工件，针对厚重工件的强力固定时，可以在手柄上加装套管增大力矩，获得足够的夹持稳定性。整体结构没有复杂的传动部件，日常维护只需要定期在螺纹部分涂抹润滑脂，清理螺杆上附着的切屑、灰尘，就能保证旋动顺畅，不会出现卡滞、咬死的问题，在多品种小批量的加工场景、临时维修作业、户外现场装配场景下，这种手动G夹的适配性远高于固定式的专用工装，能覆盖绝大多数临时夹紧的作业需求，不需要针对不同工件定制专用夹具，大幅降低工位辅助工装的投入成本。
