该结构属于液压系统中的手动控制集成阀组单元,核心功能是通过手柄的扳动动作切换液压油路的通断与流向,实现执行元件的动作换向、启停控制,常见于小型液压站、工程机械手动操控支路、工装夹具液压回路、移动式液压设备的操控端,在无电控信号接入的野外作业设备、手动调试工位、应急操控回路中应用广泛,相比电磁换向阀,这类手动操控结构不需要外接控制电源,依靠操作人员的直接动作输出控制信号,抗干扰能力强,在工况复杂、供电不稳定或者需要人工介入判断动作时机的场景下,可靠性表现更突出。
从结构设计来看,整体采用块式集成布局,将阀芯安装孔、油道、外接油口、手柄操作机构全部整合在锻造或切削加工的金属阀块本体上,没有多余的外接管路连接,大幅减少了管路接头带来的泄漏点,整体结构紧凑,安装时只需要固定阀块本体,外接进油、回油、工作油口的管路即可完成接入,不需要额外搭建阀架或者布置复杂的连接管路。操作手柄采用加长杠杆结构,扳动时的力臂经过优化,操作人员只需要施加较小的力就可以推动阀芯完成换向动作,手柄表面做了滚花防滑处理,带油污的手套操作时也不会出现打滑问题,手柄的摆动角度设置在左右各35度的范围内,符合人工操作的舒适角度区间,不会出现扳动行程过大导致的操作疲劳。

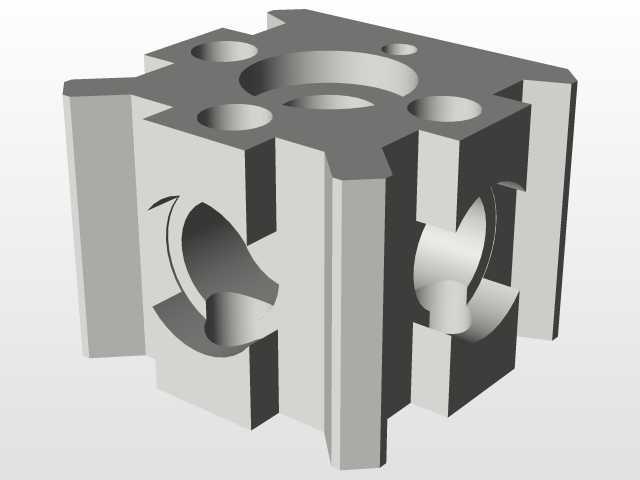

阀块本体的油道设计采用斜孔与直孔结合的加工方式,在保证油液通流面积满足流量要求的前提下,尽可能缩短油道长度,减少油液沿程压力损失,油道孔口全部做了倒角去毛刺处理,避免加工残留的铁屑刮伤阀芯密封件,各个外接油口采用标准管螺纹设计,和常规液压管路的接头尺寸完全匹配,不需要额外加工转换接头。安装边界上,阀块底部设置了两个对称的安装固定孔,孔距符合通用液压阀组的安装尺寸规范,可以直接固定在液压站的阀组安装面板或者设备的机架立板上,整体外形的突出部件只有操作手柄,其余结构都在阀块本体的轮廓范围内,安装时预留的操作空间只需要满足手柄的全行程摆动即可,不需要额外预留过大的检修空间,日常维护只需要定期检查阀芯处的密封件是否出现渗漏,扳动手柄检查是否有卡滞现象即可。
阀芯与阀块的配合面采用高精度研磨加工,配合间隙控制在合理范围内,既保证阀芯动作灵活无卡滞,又能减少内泄漏量,避免高压油从配合间隙处窜油导致的系统压力损失、执行元件动作爬行问题。顶部的各个调节螺钉用于设定阀芯的行程限位,保证换向时各个油口的开度达到设计值,不会出现开度不足导致的通流面积变小、油液发热问题,也不会出现行程过大导致的阀芯顶死、密封件磨损加剧问题。在实际选型应用中,这类手动阀组通常用在系统压力不超过31.5MPa的中低压液压回路中,通流能力可以满足中小流量的执行元件供油需求,比如小型液压机具的油缸控制、工装夹具的夹紧松开控制、工程机械的支腿伸缩控制等场景,接入系统时只需要核对油口标识,避免进回油口接反即可,操作时扳动手柄到对应档位后可以通过手柄处的定位机构保持阀芯位置,不需要操作人员持续施加力量维持状态,降低长时间操作的劳动强度。结构建模过程中,对各个零件的配合公差做了对应设置,阀芯与安装孔的配合采用间隙配合公差,密封件的安装槽尺寸严格按照密封件的标准规格设计,保证密封压缩量在合理区间,既不会因为压缩量过大导致密封件过早老化失效,也不会因为压缩量不足出现渗漏问题,所有棱角位置都做了倒角处理,避免装配时割伤密封件,外接油口的螺纹深度满足标准接头的拧入长度,不会出现螺纹拧入深度不足导致的接头脱出、密封失效问题。
- 上一篇:止回阀装配结构三维设计图纸
- 下一篇:法兰式液压阀体三维结构练习模型
- 全部评论(0)
- 模板大小: 2.2 MB
- 售价:5金币
- 下载次数: 25
- 系统要求: Rendering,Autodesk Inventor
- 软件分类: 阀门
