工业设备用倾斜安装支撑托架结构设计

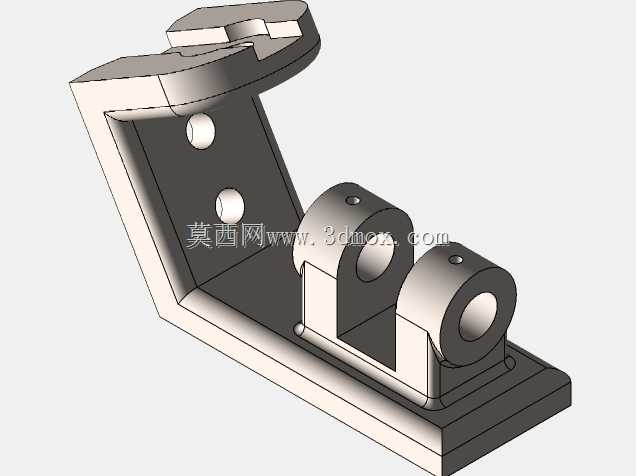

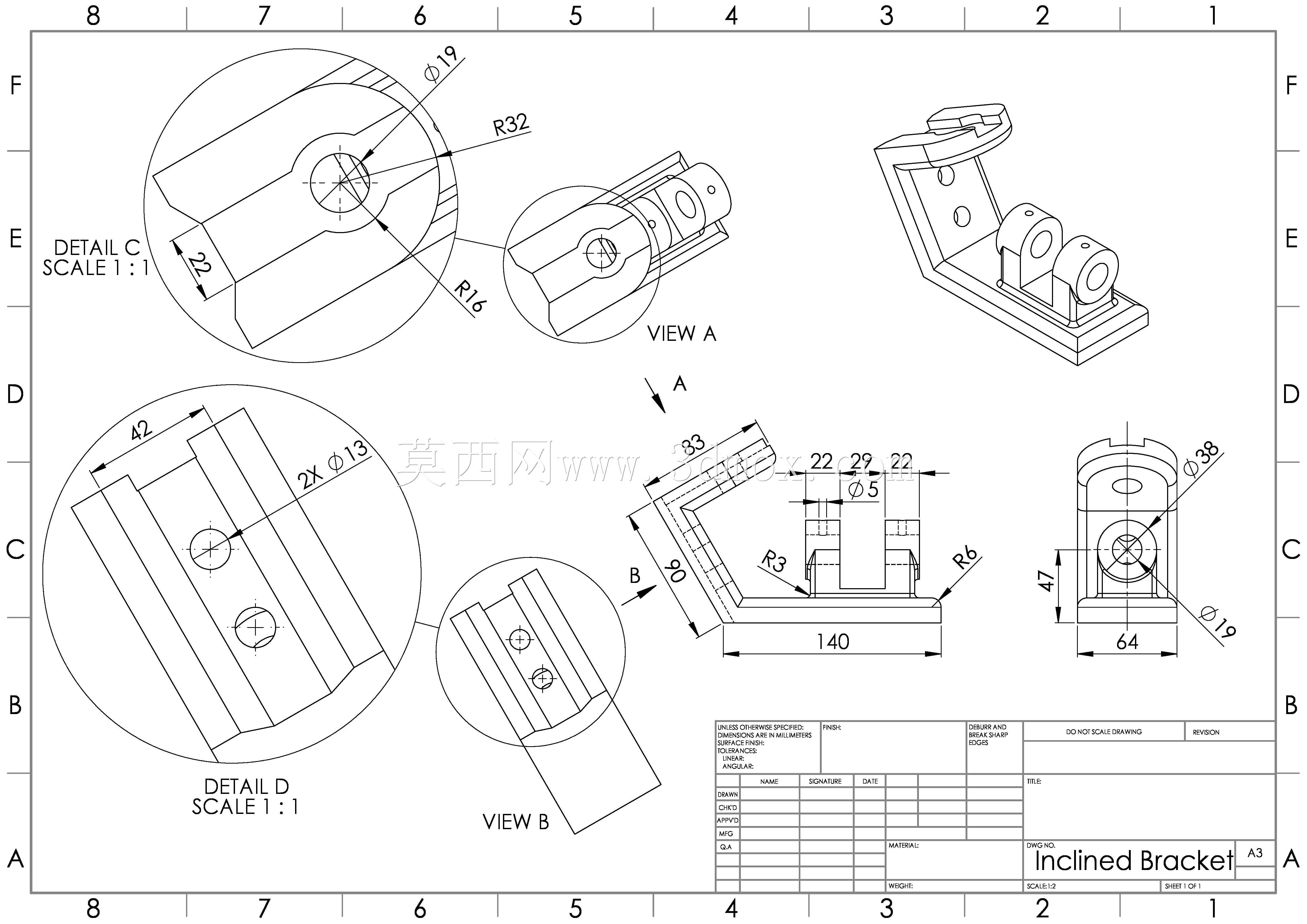

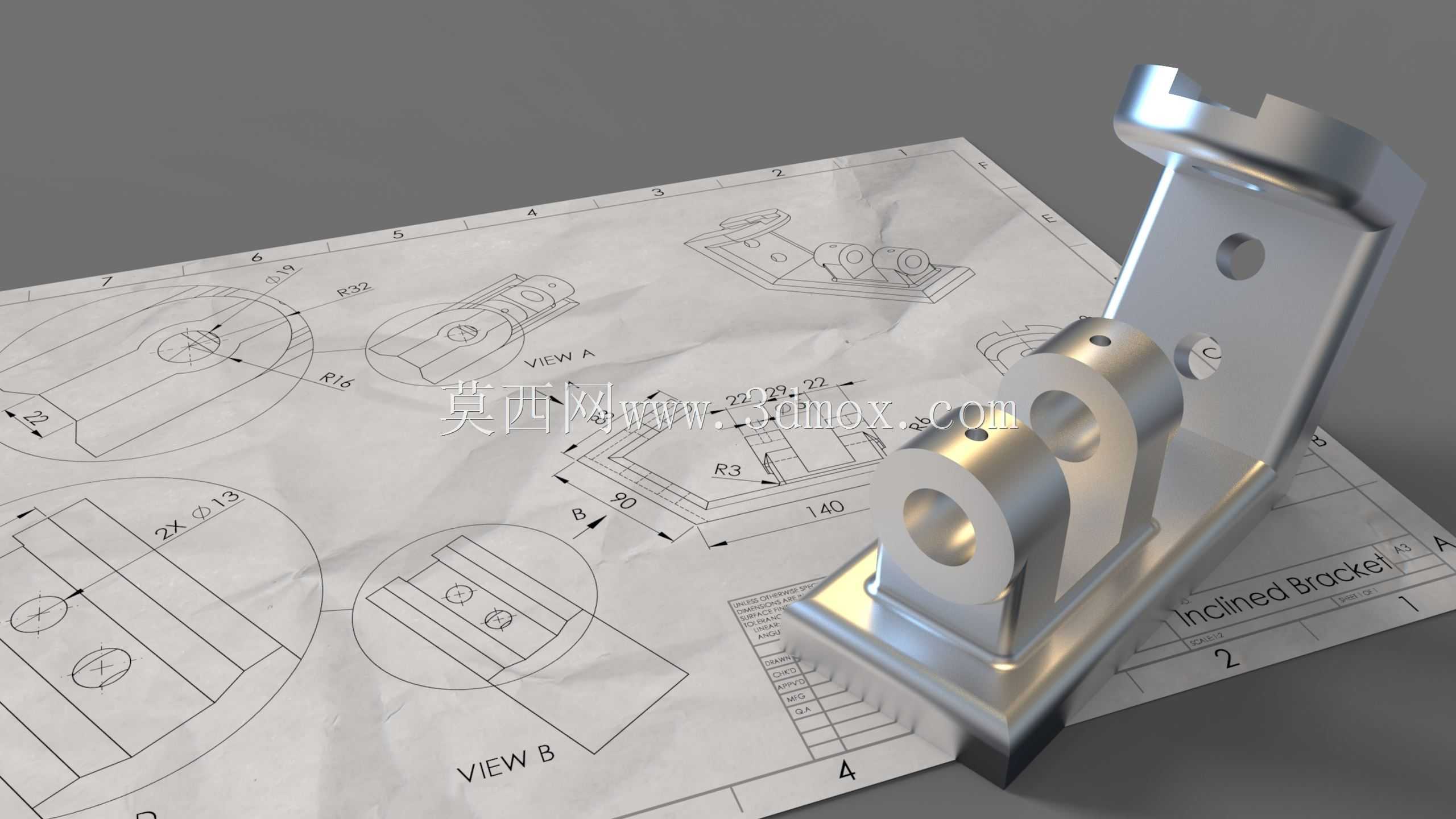

这类倾斜支撑托架多用于自动化生产线旁的检测工位、小型工装夹具的安装承载场景，也可作为轻型传动组件的侧向支撑座使用，在非标自动化设备、小型加工辅具的结构搭建中应用频次较高。从结构功能来看，托架底部的平直安装边可通过螺栓紧固在设备台面或型材框架上，预留的沉头安装孔可避免螺栓头突出影响搭载部件的贴合度，垂直立板上的通孔用于穿装定位销或紧固螺栓，实现与相邻构件的刚性连接，上部带同轴孔的两个凸耳结构，用于铰接安装带转动需求的小型摆臂、传感器安装架或者气动元件支架，倾斜的托板角度经过受力校核，可让搭载的部件保持预设的工作倾角，避免额外加装角度调整垫块，减少装配累计误差。设计过程中首先要明确安装边界，底部安装边的总长度控制在适配常规40系列铝型材的槽距范围，安装孔的孔距匹配型材中心距，无需额外加工转接板即可直接固定，立板高度根据搭载部件的转动行程预留足够的避让空间，避免摆臂转动时与安装基面发生干涉，凸耳部分的同轴孔公差按照H7级精度设计，保证铰接轴穿装后转动顺畅无卡滞，同时孔壁厚度满足径向受力要求，在承受常规侧向载荷时不会出现变形开裂。外形上整体采用一体化铣削成型的结构思路，避免拼接结构带来的刚度不足问题，各棱边做了小尺寸倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳强度。托板的倾斜角度根据常见的传感器检测倾角、小型物料导料角度做了通用化设计，可覆盖多数轻型承载的倾斜安装需求，立板上额外预留的小圆孔可用于穿装线缆或者固定辅助挡片，拓展使用场景。实际装配时需要先将底部安装边与安装基面贴合，拧紧紧固螺栓后再校验凸耳孔的同轴度，若存在轻微偏差可通过调整螺栓预紧力微调，铰接轴穿装后要保证搭载件的转动阻力均匀，无偏磨情况，这类托架的承载能力适配10kg以内的轻型部件，过重的载荷会导致立板出现弯曲变形，因此选型时需要核对搭载部件的重量与受力方向，若存在较大冲击载荷还需要在立板侧面加装加强筋结构。
