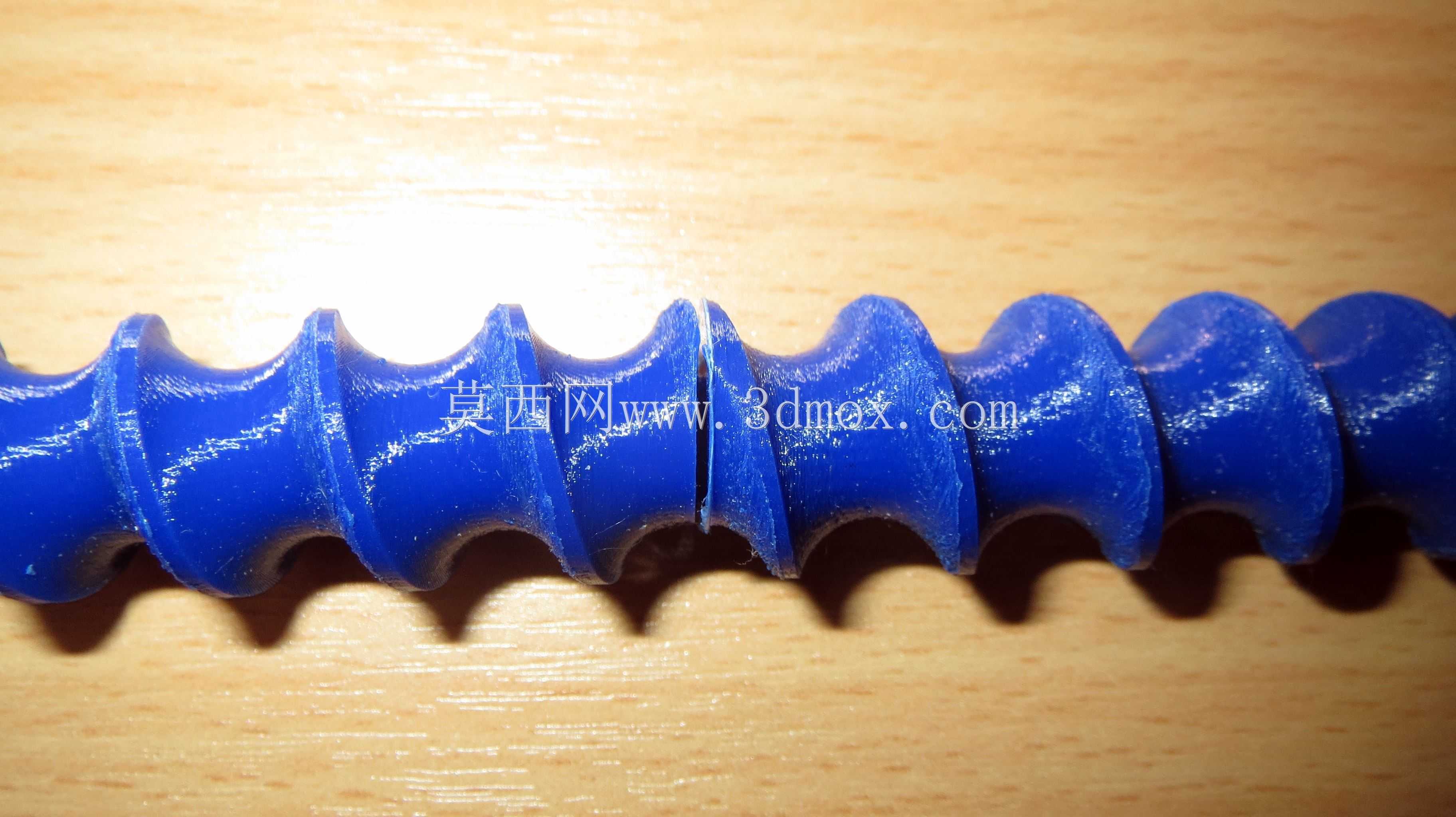

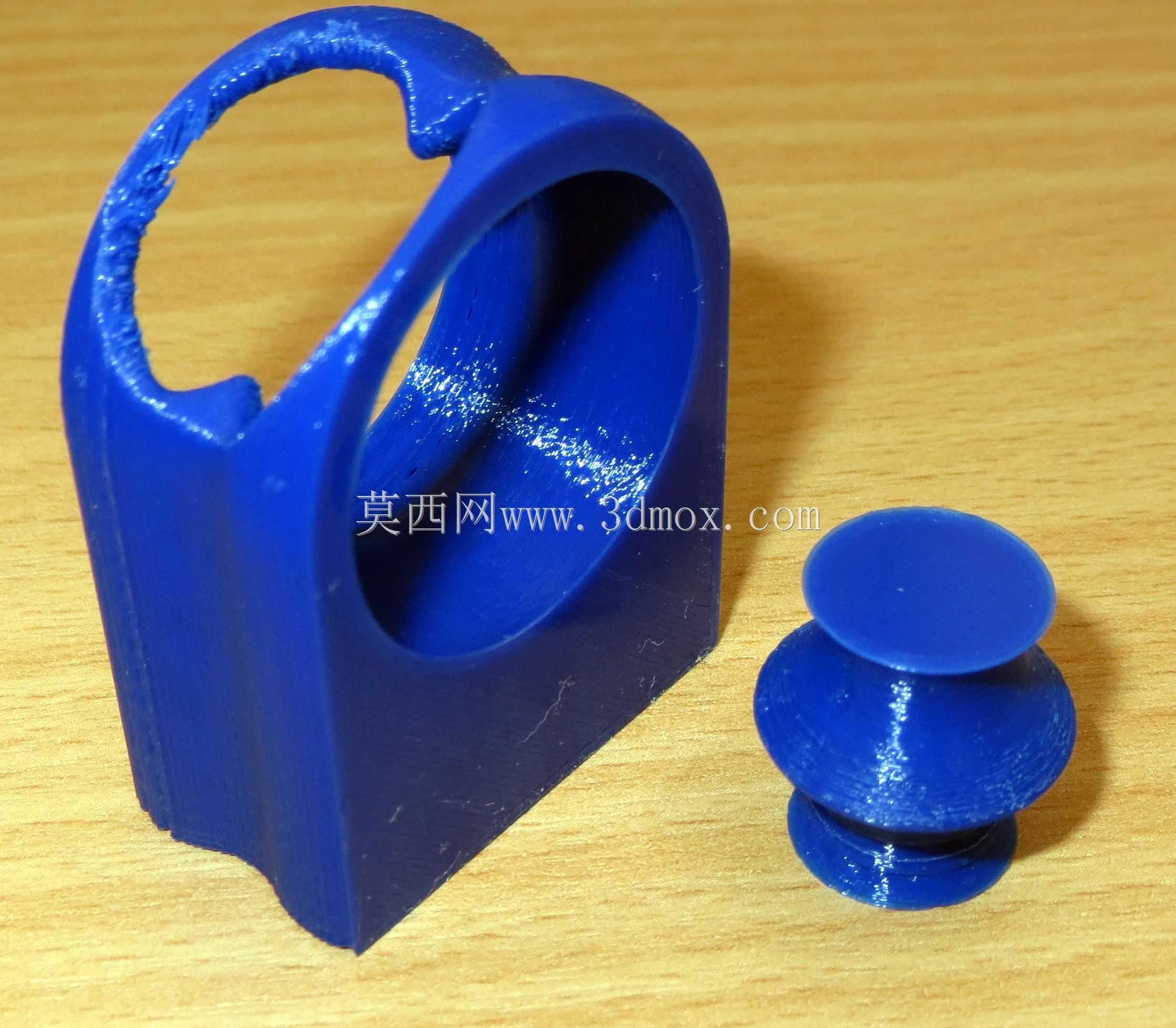

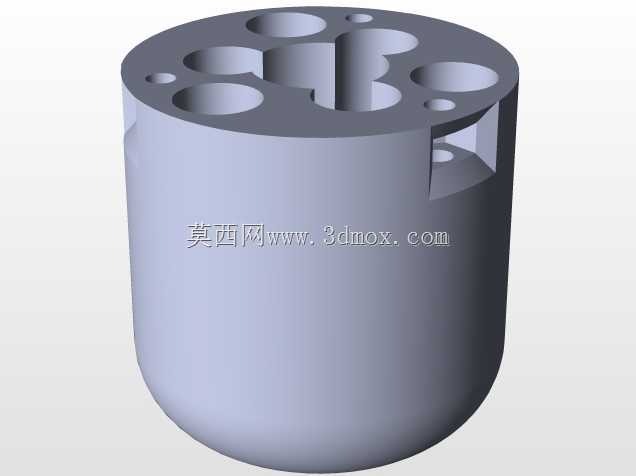

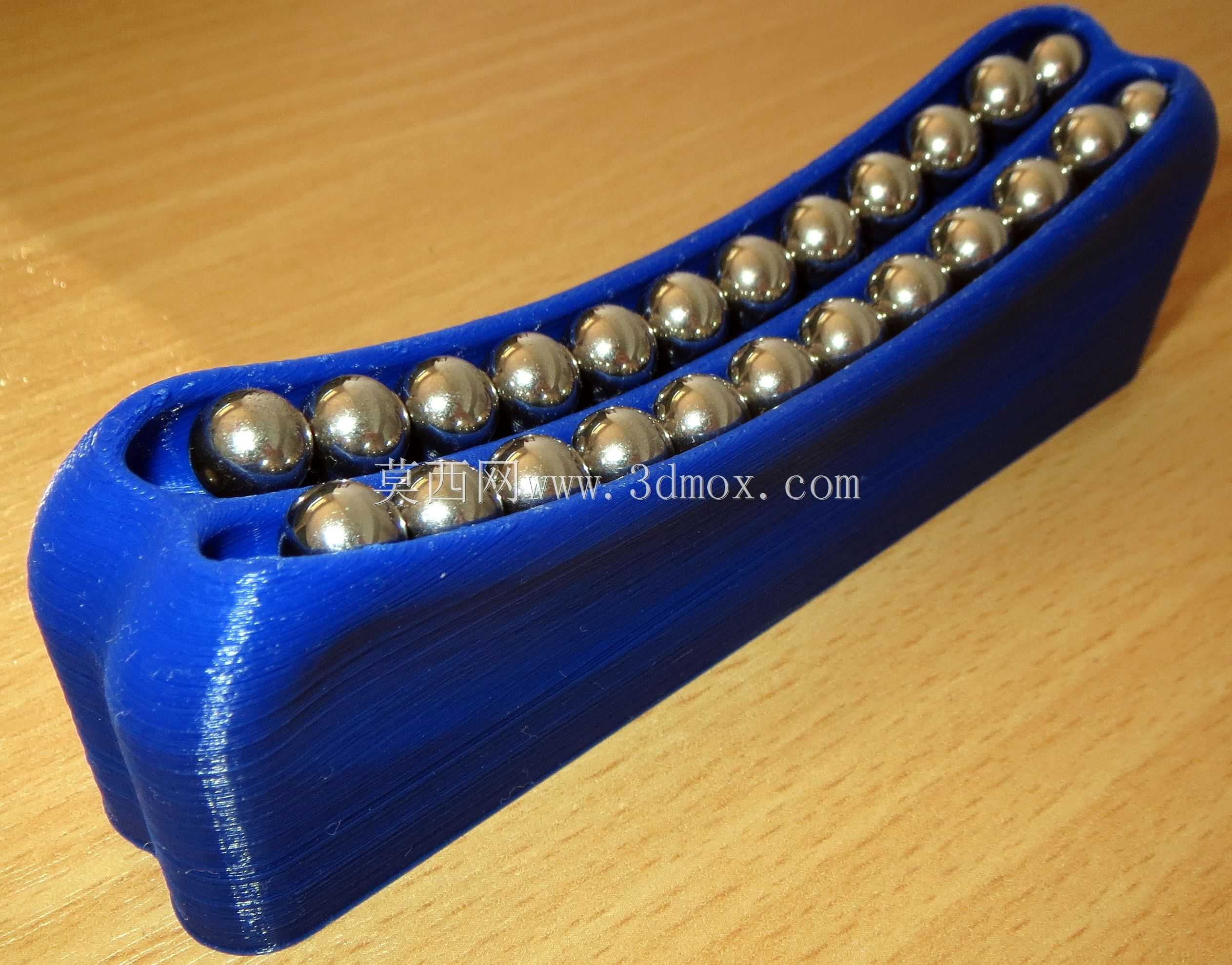

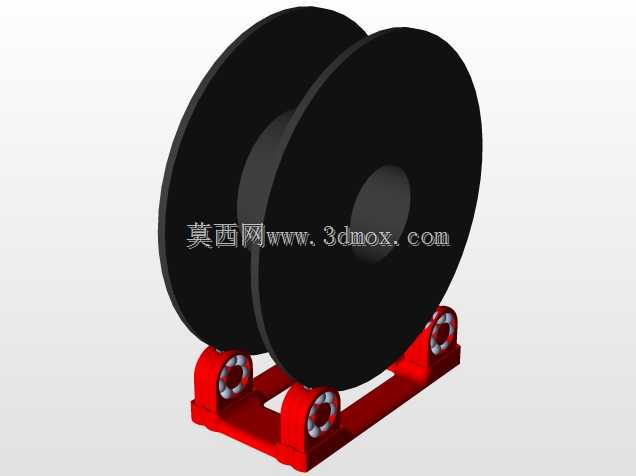

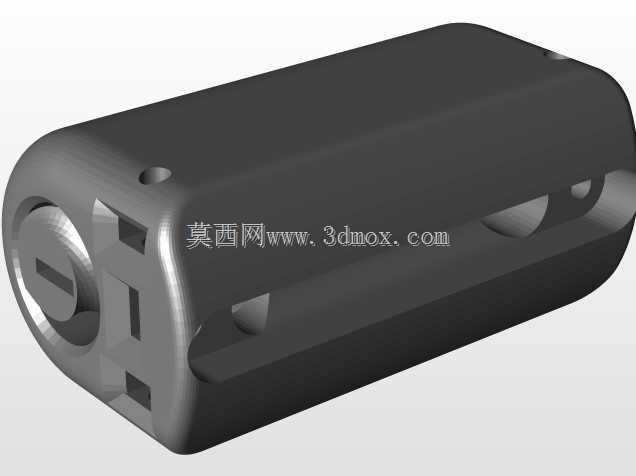

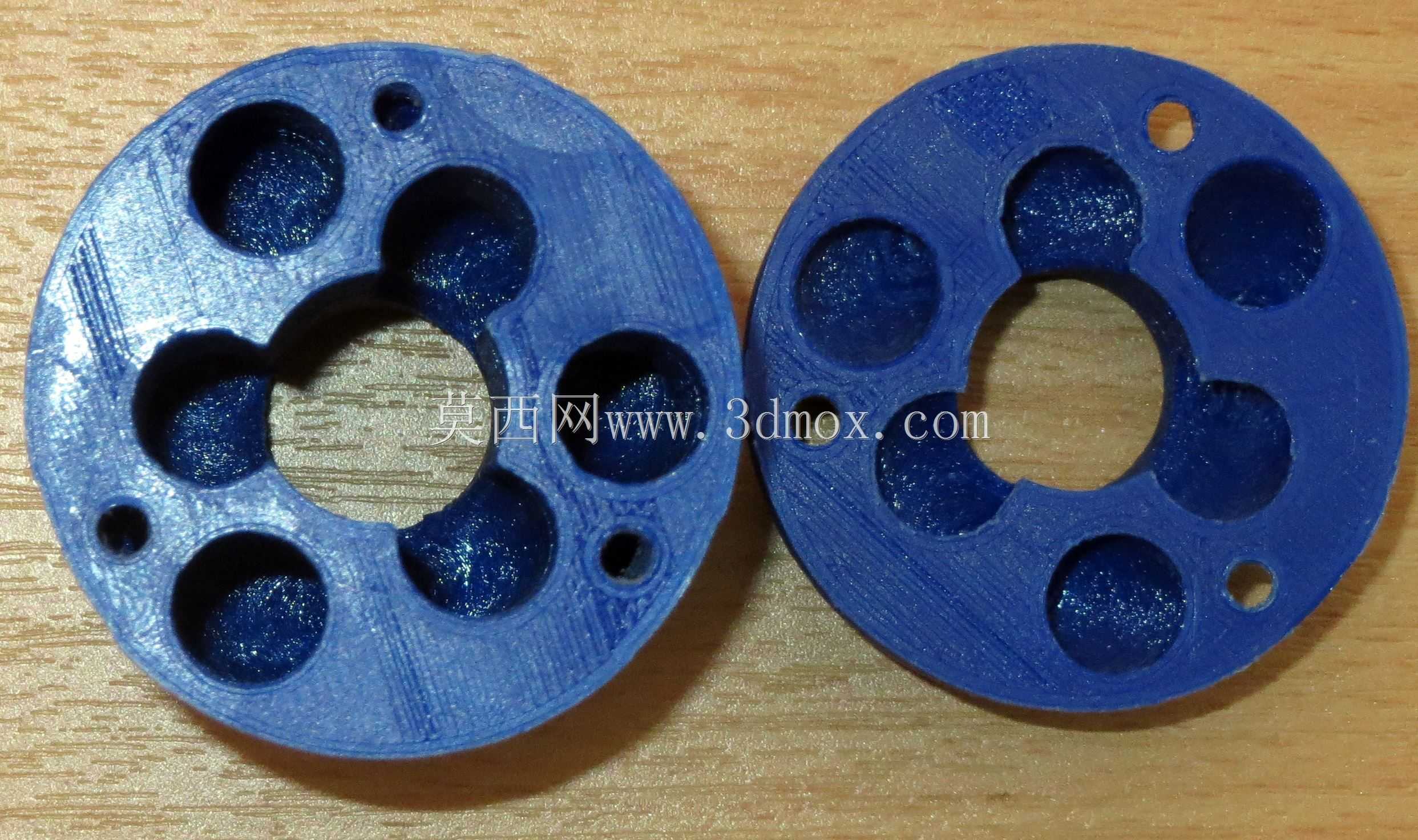

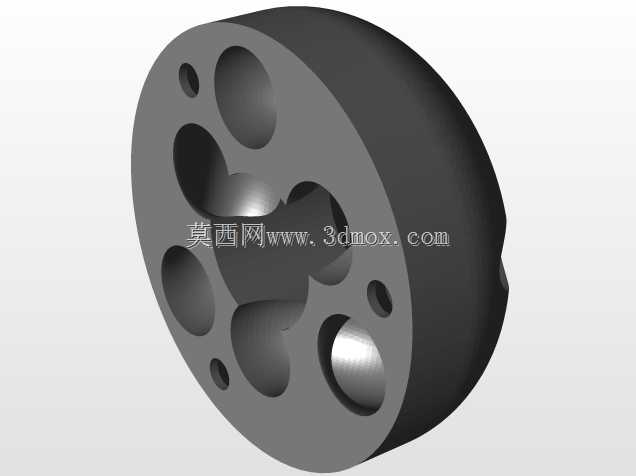

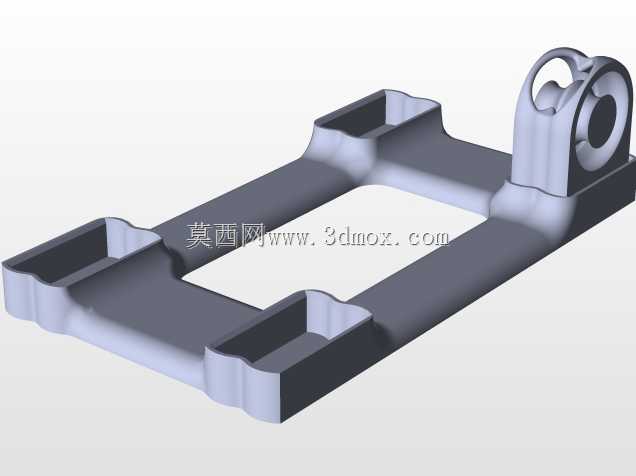

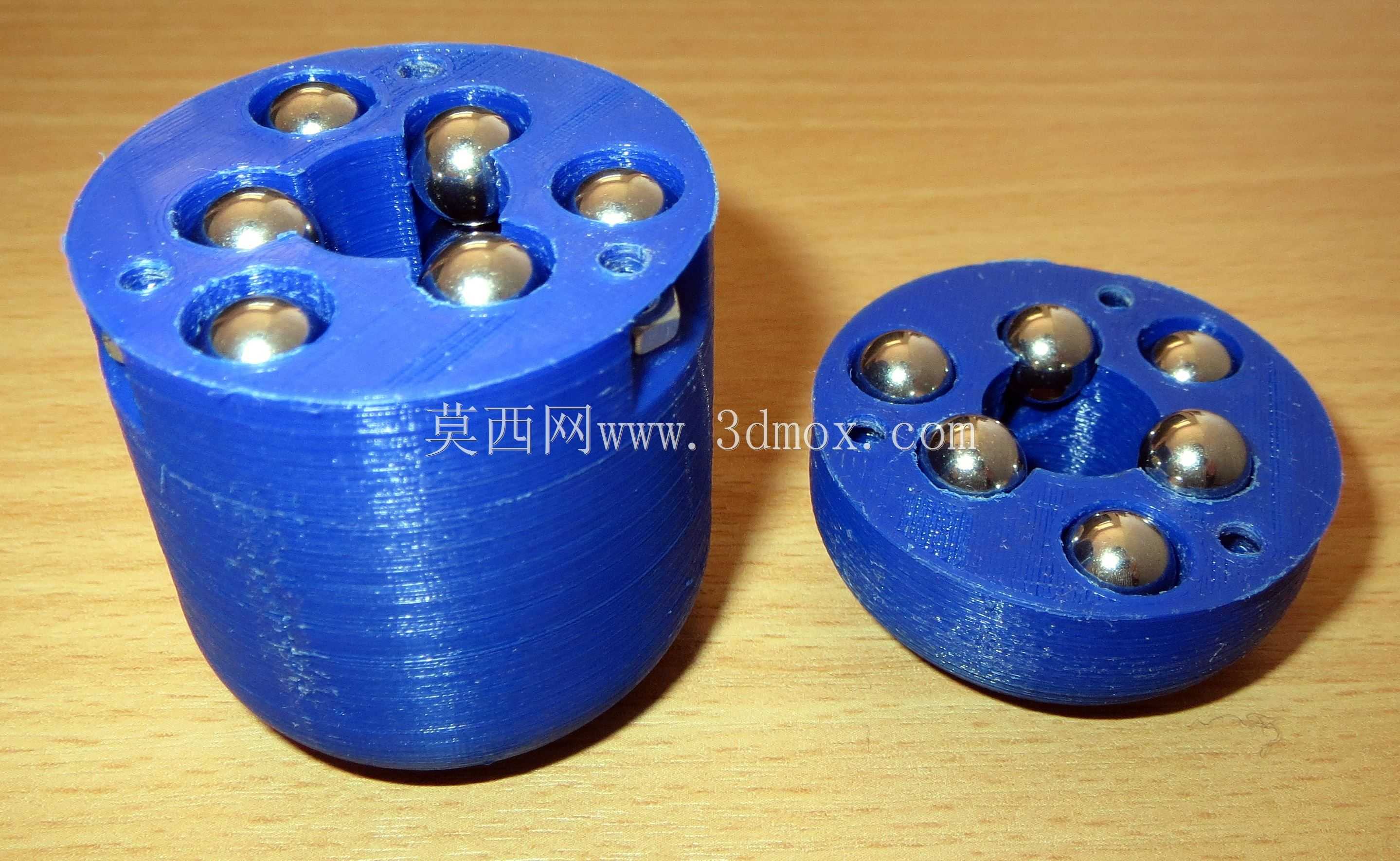

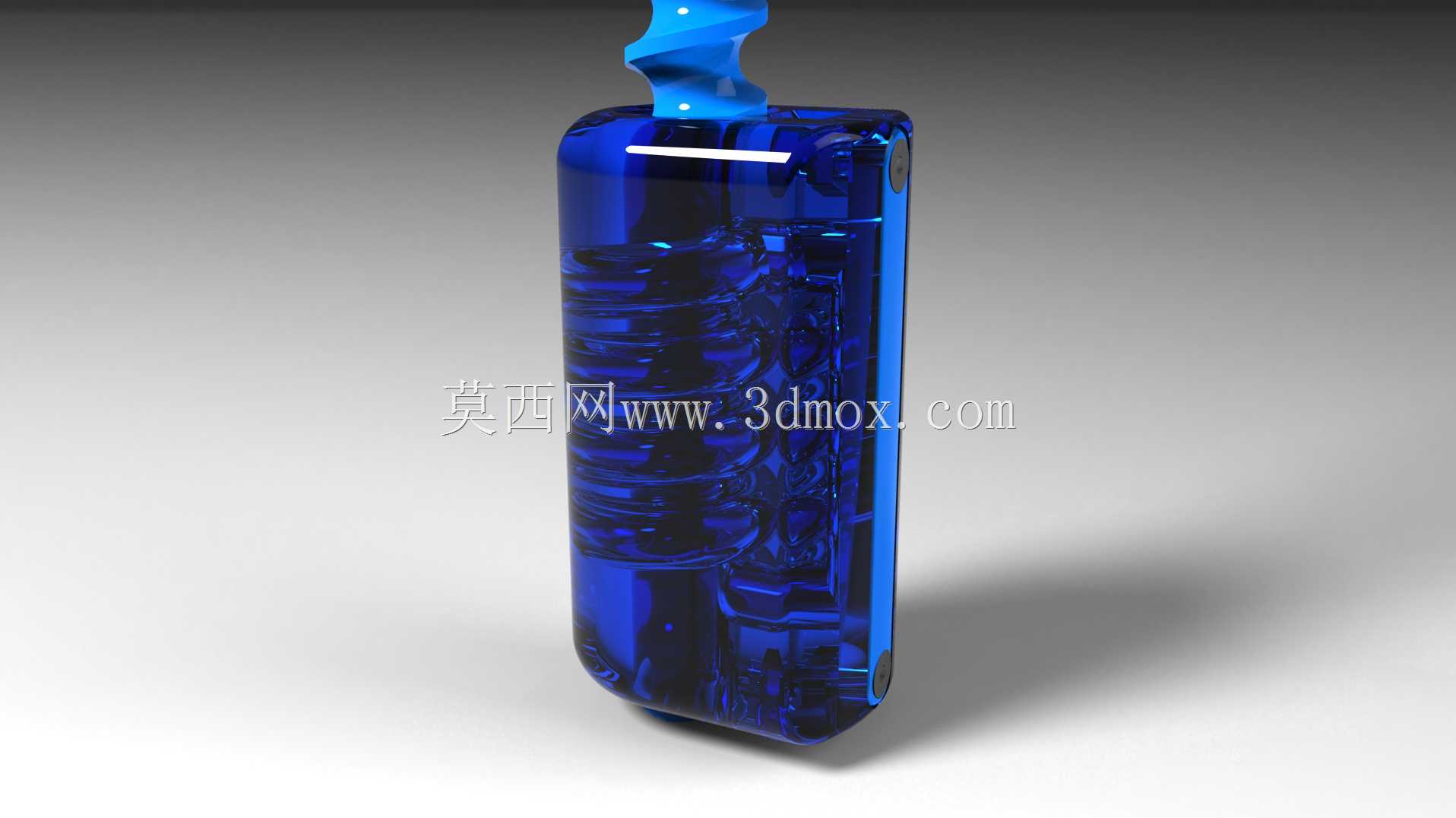

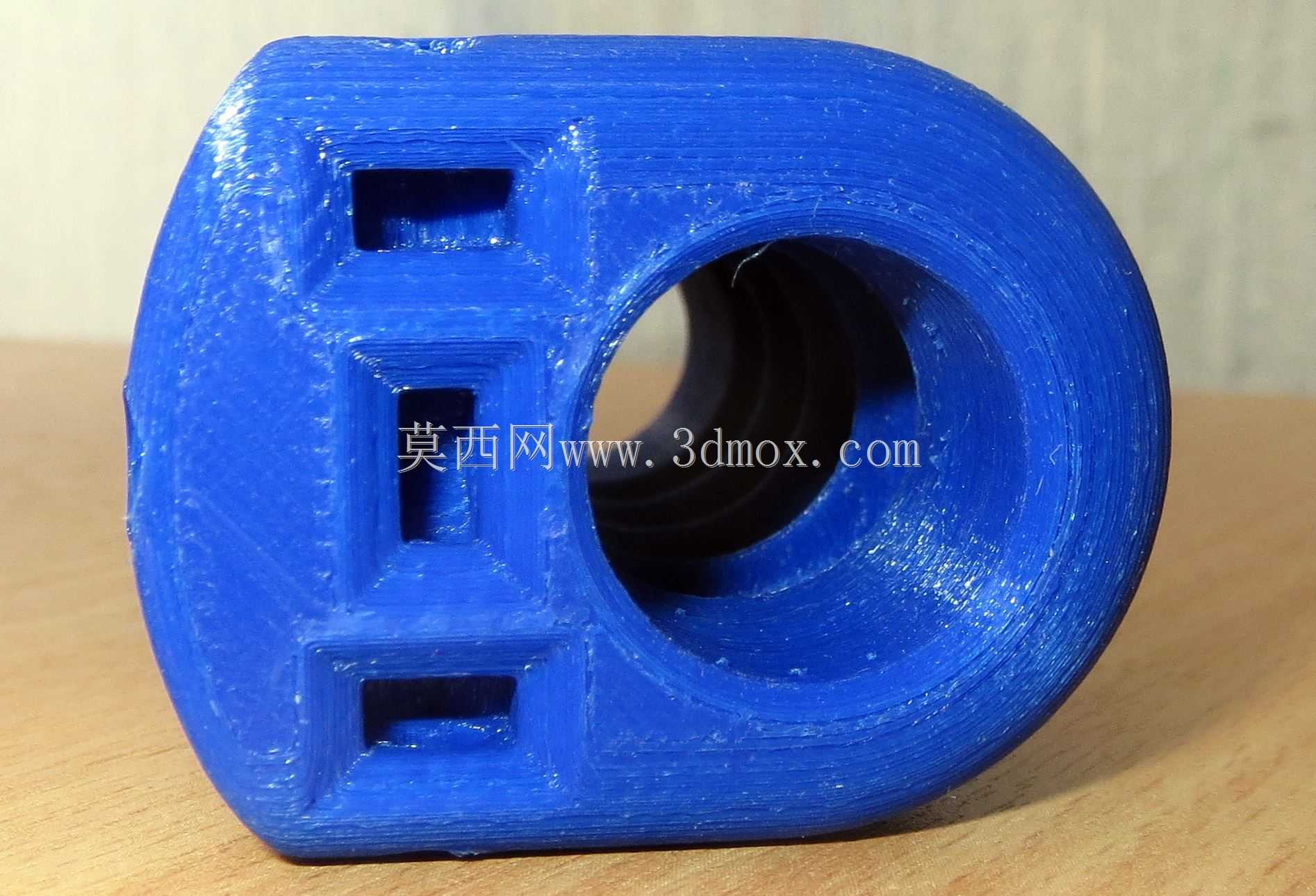

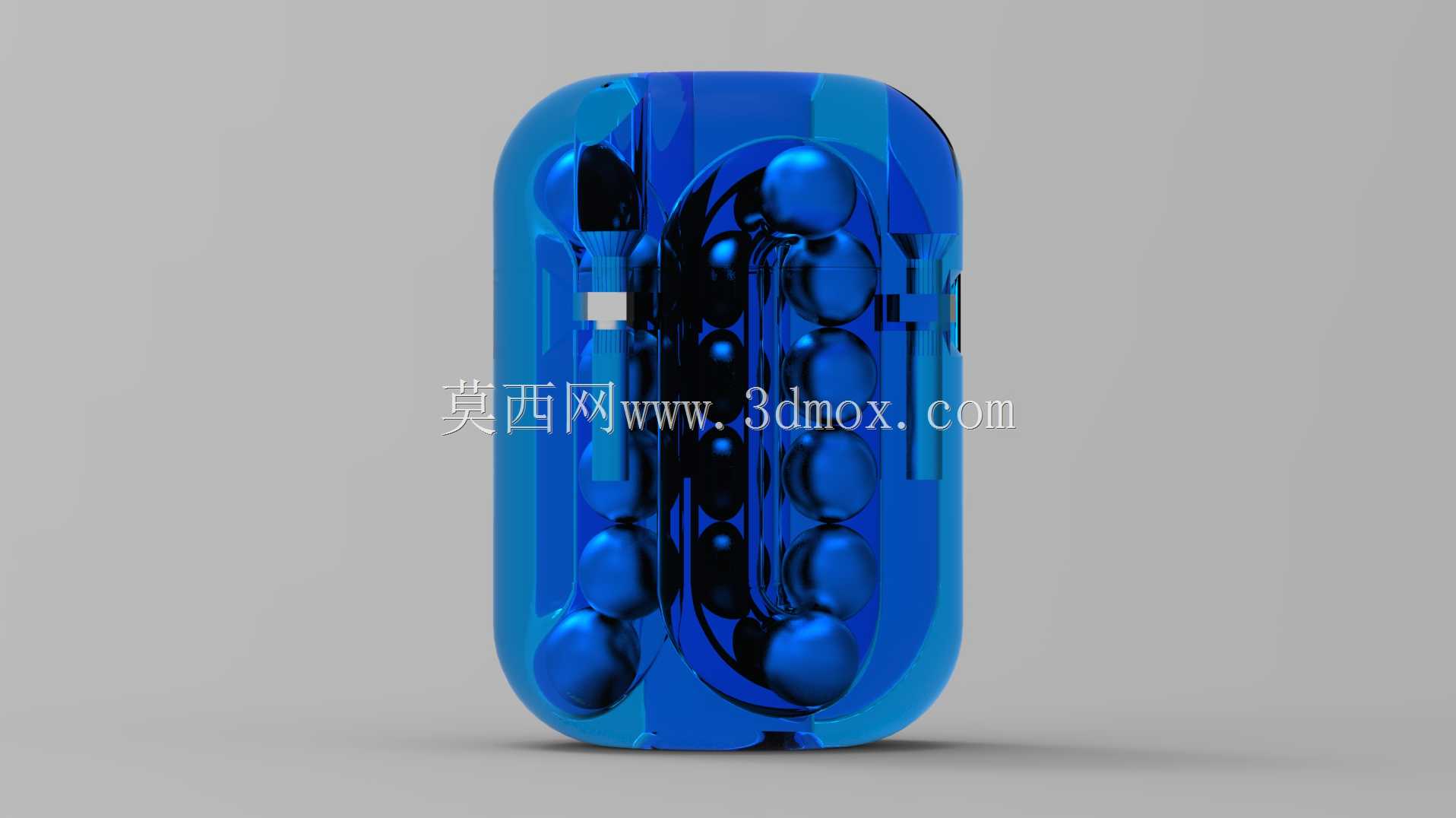

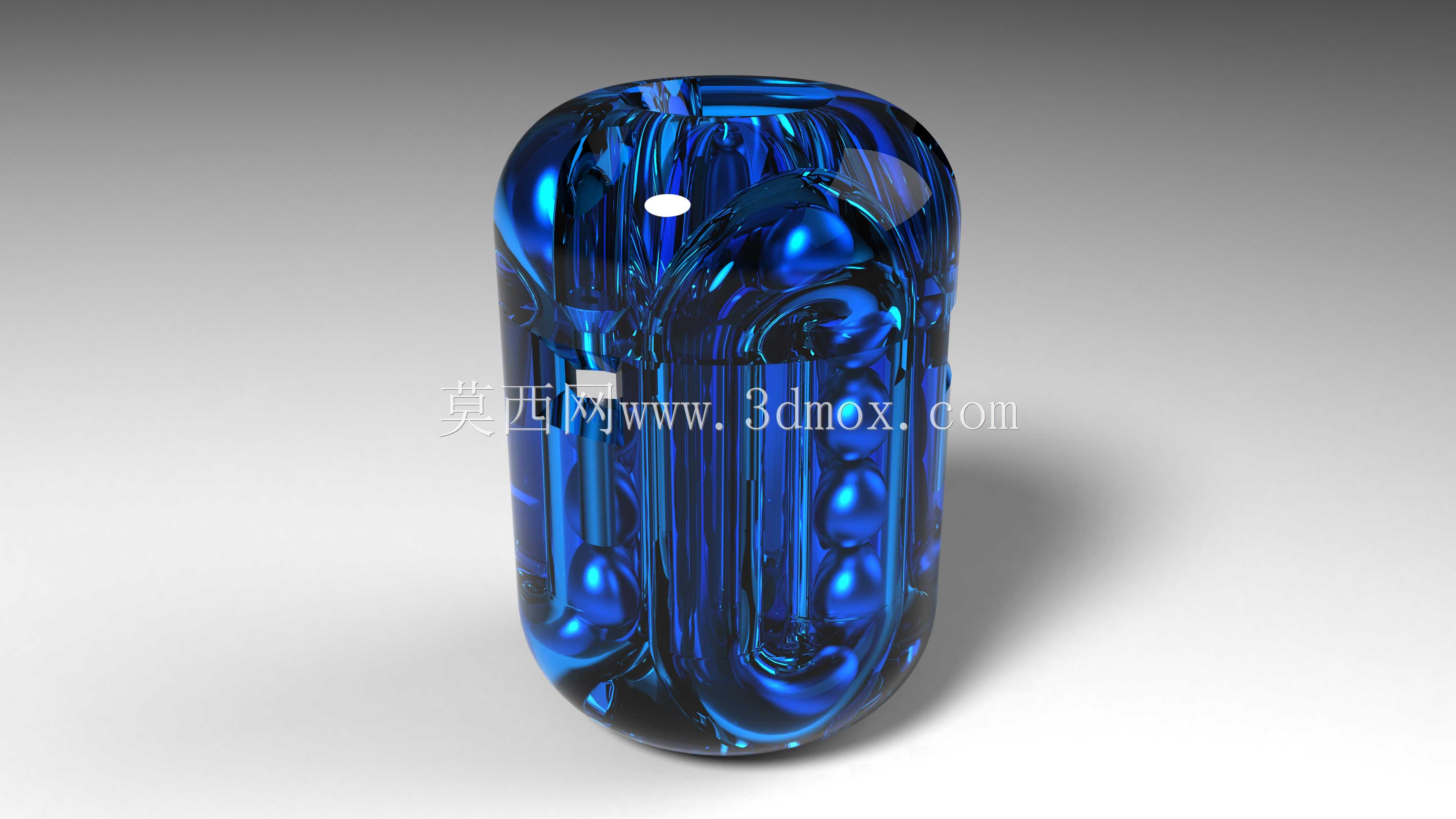

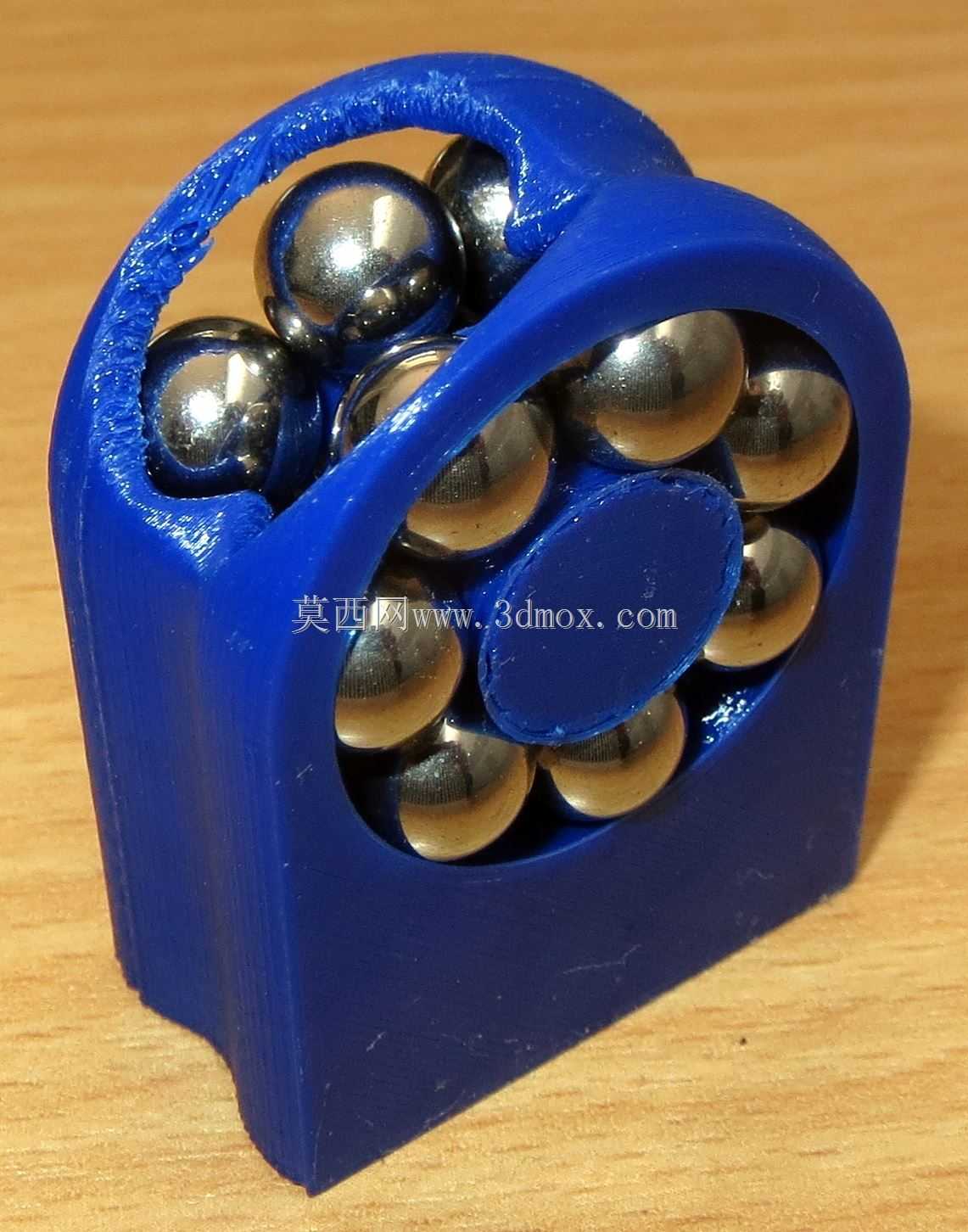

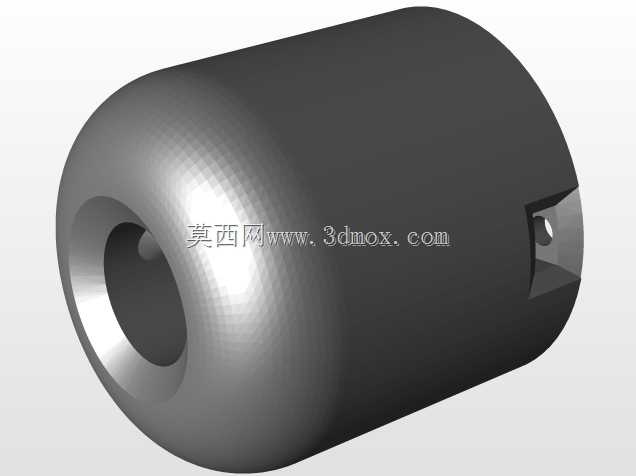

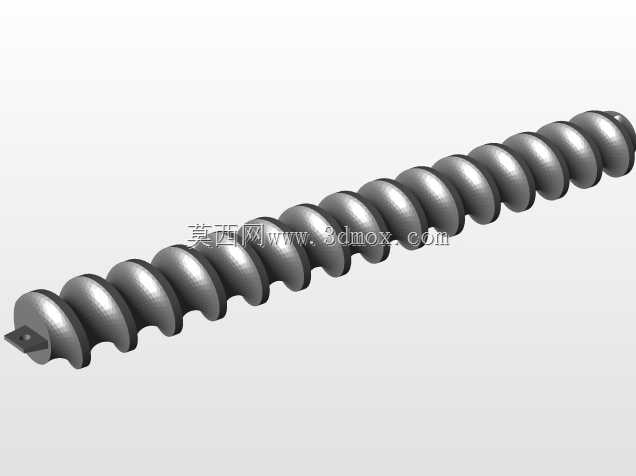

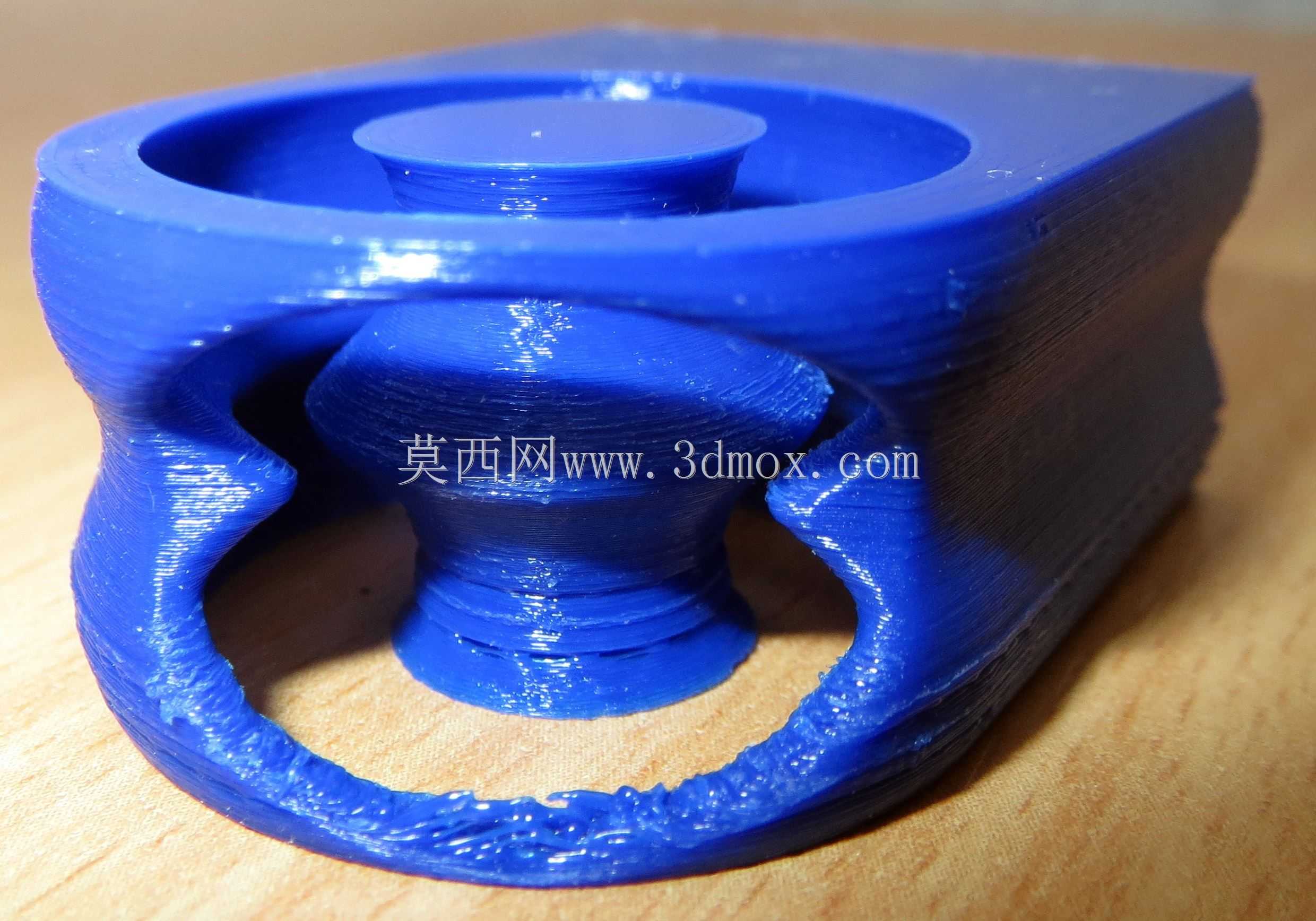

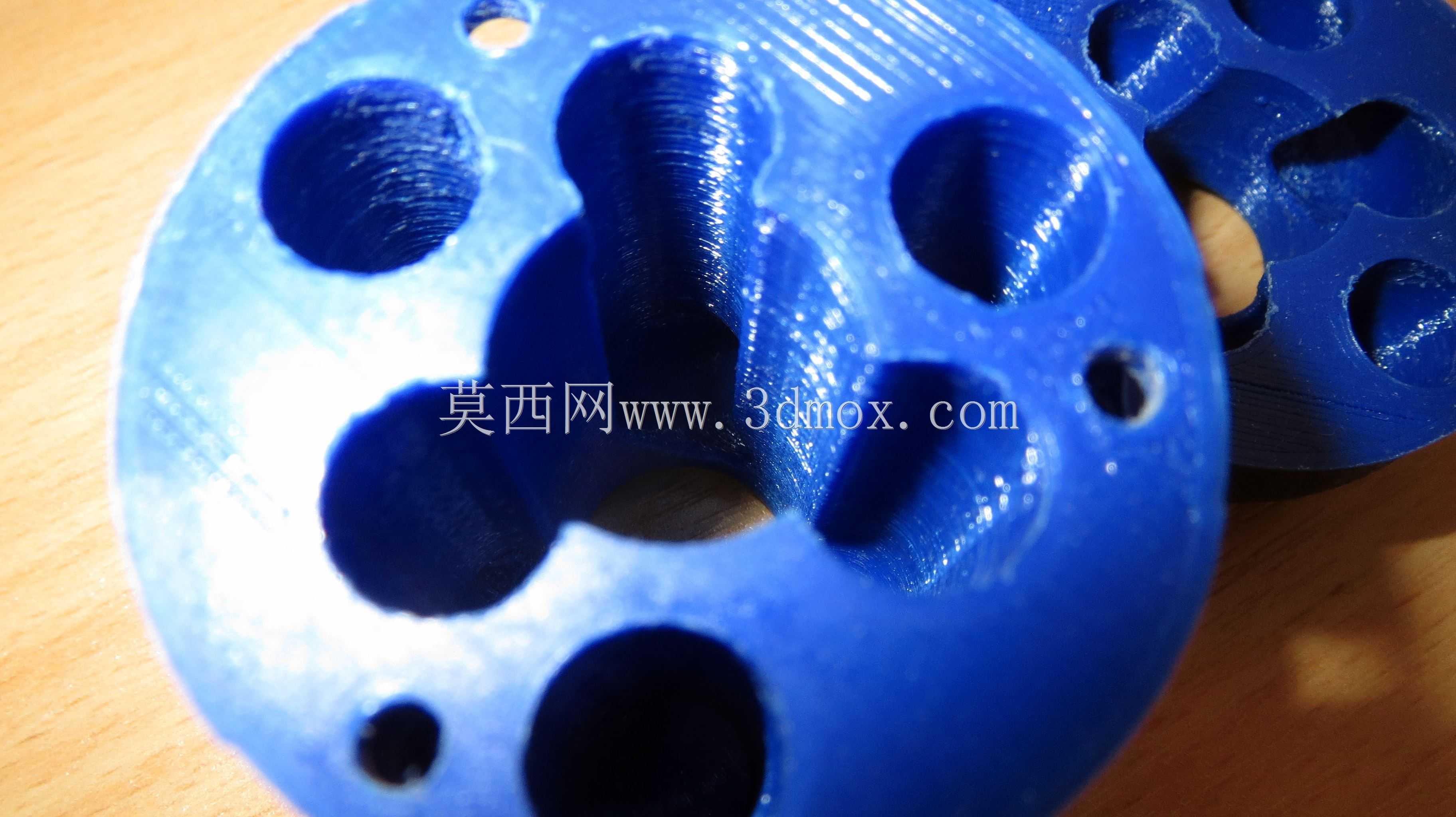

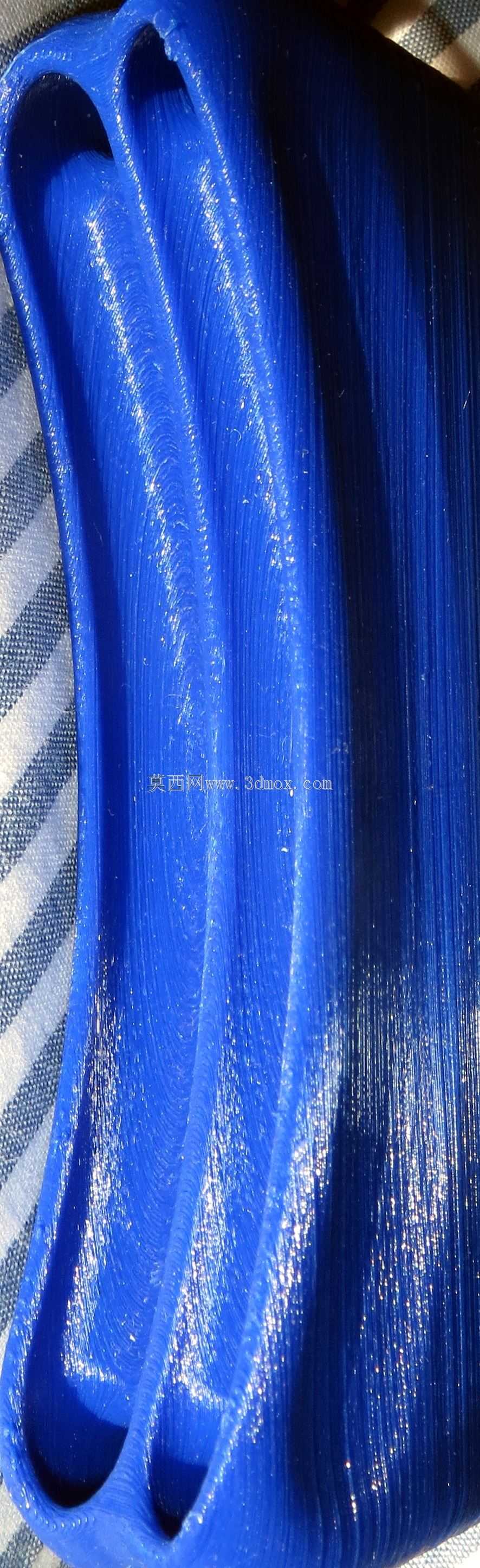

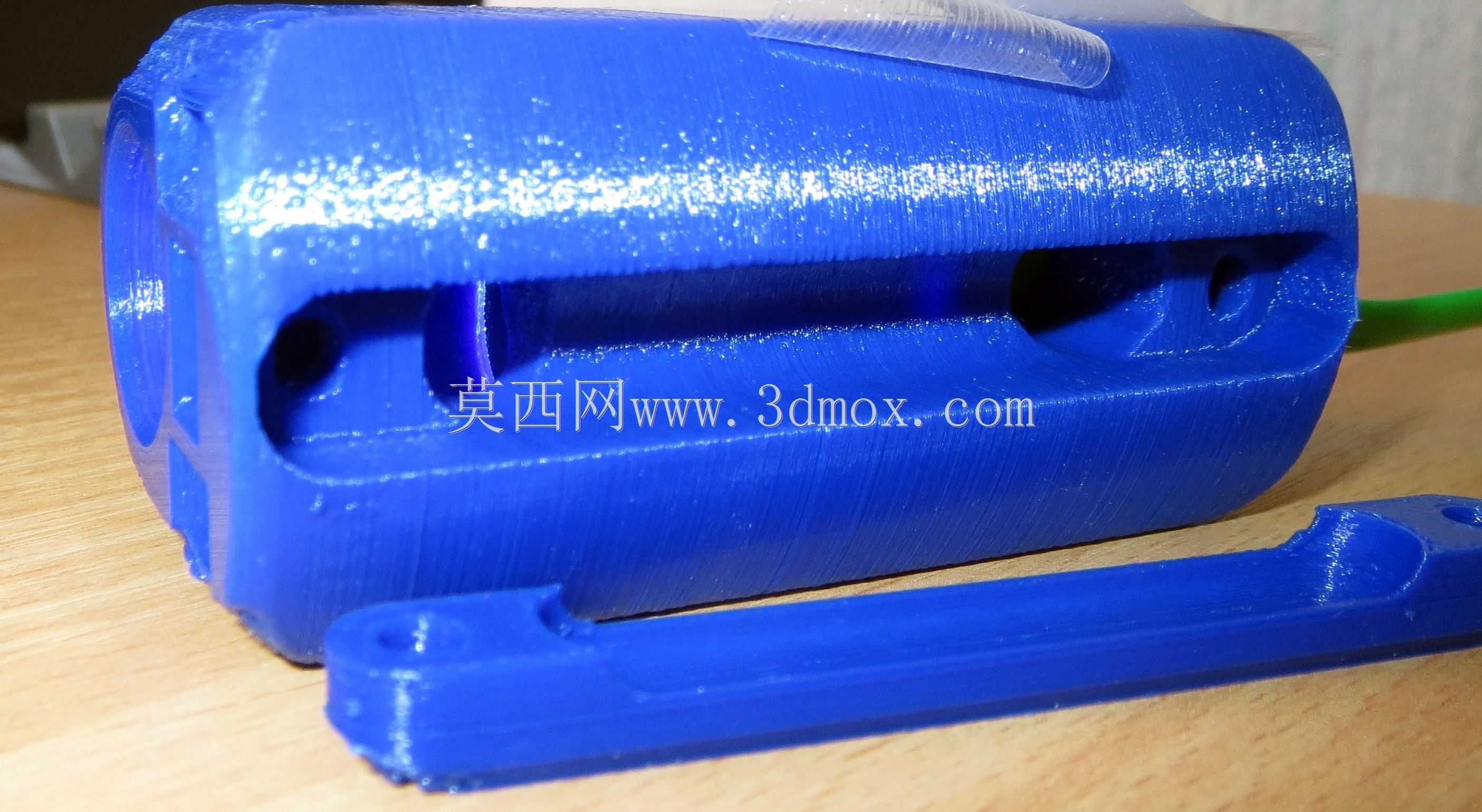

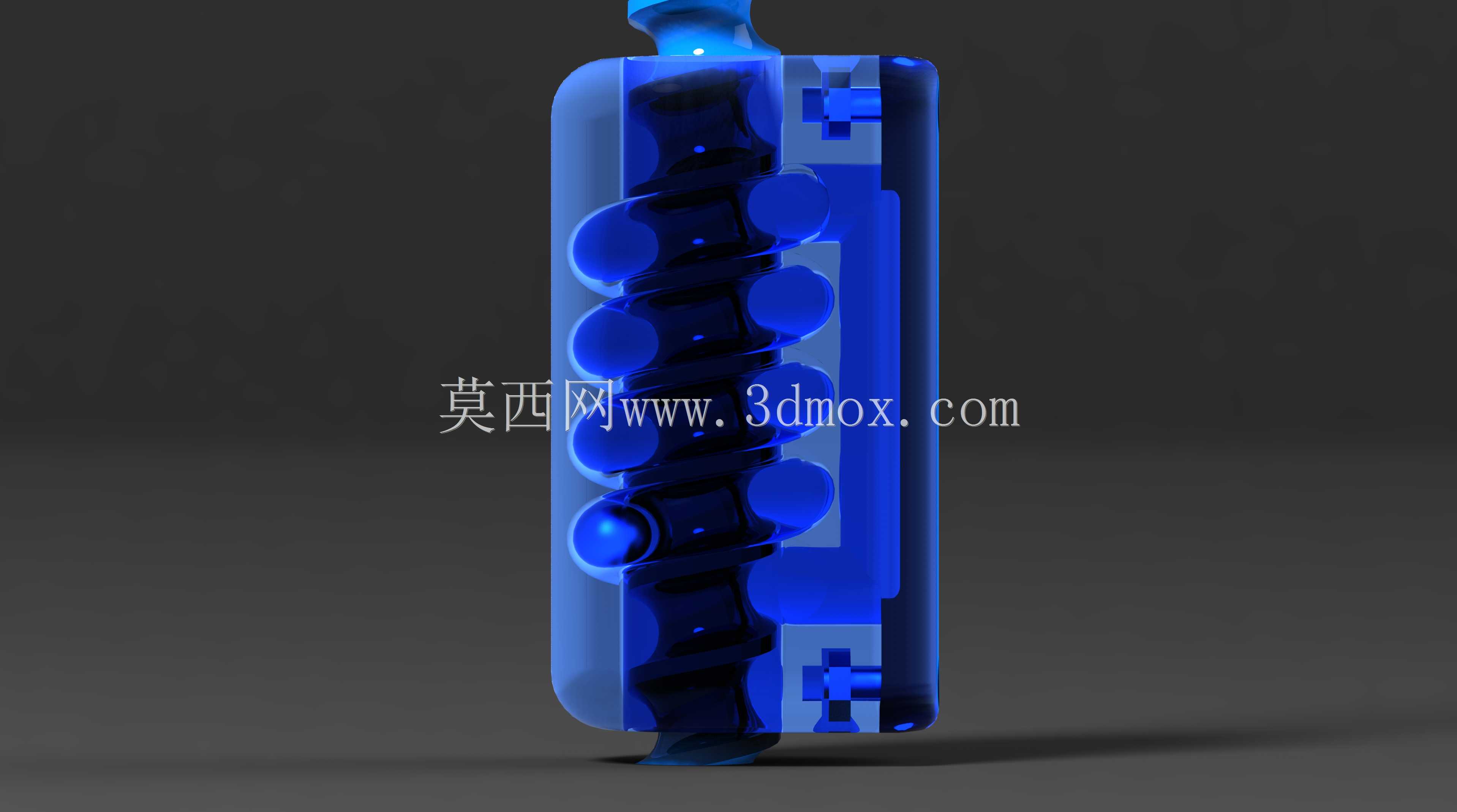

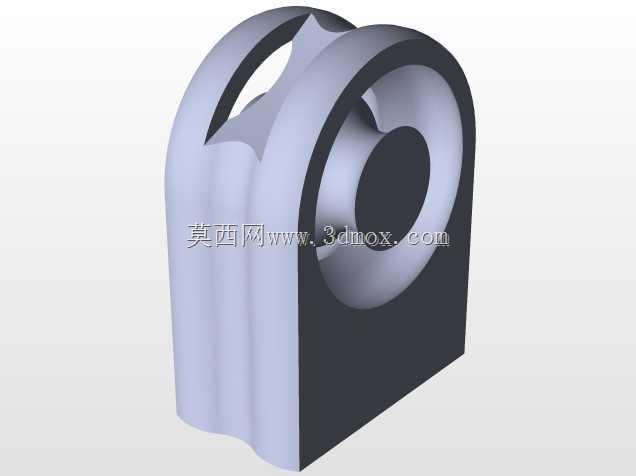

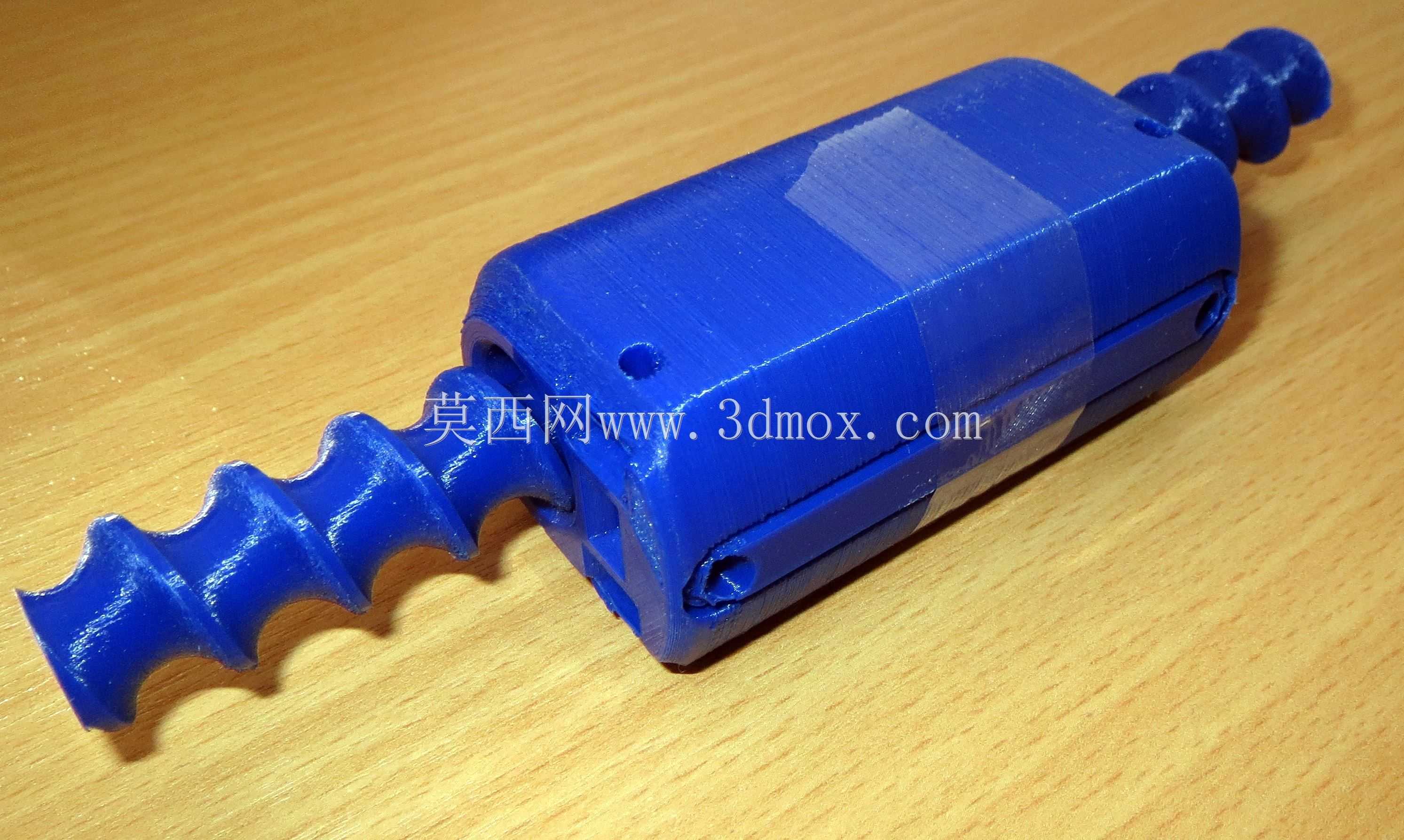

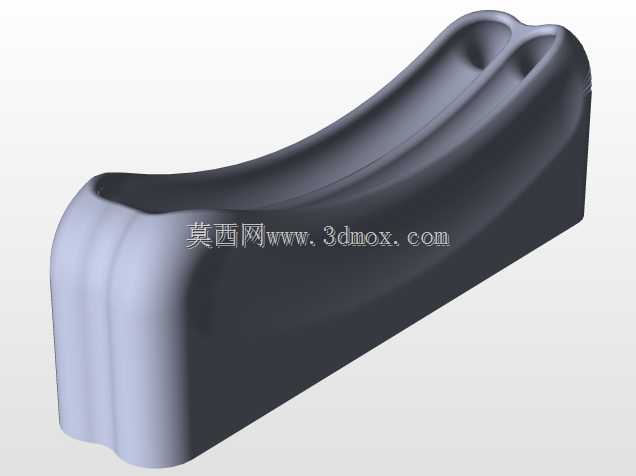

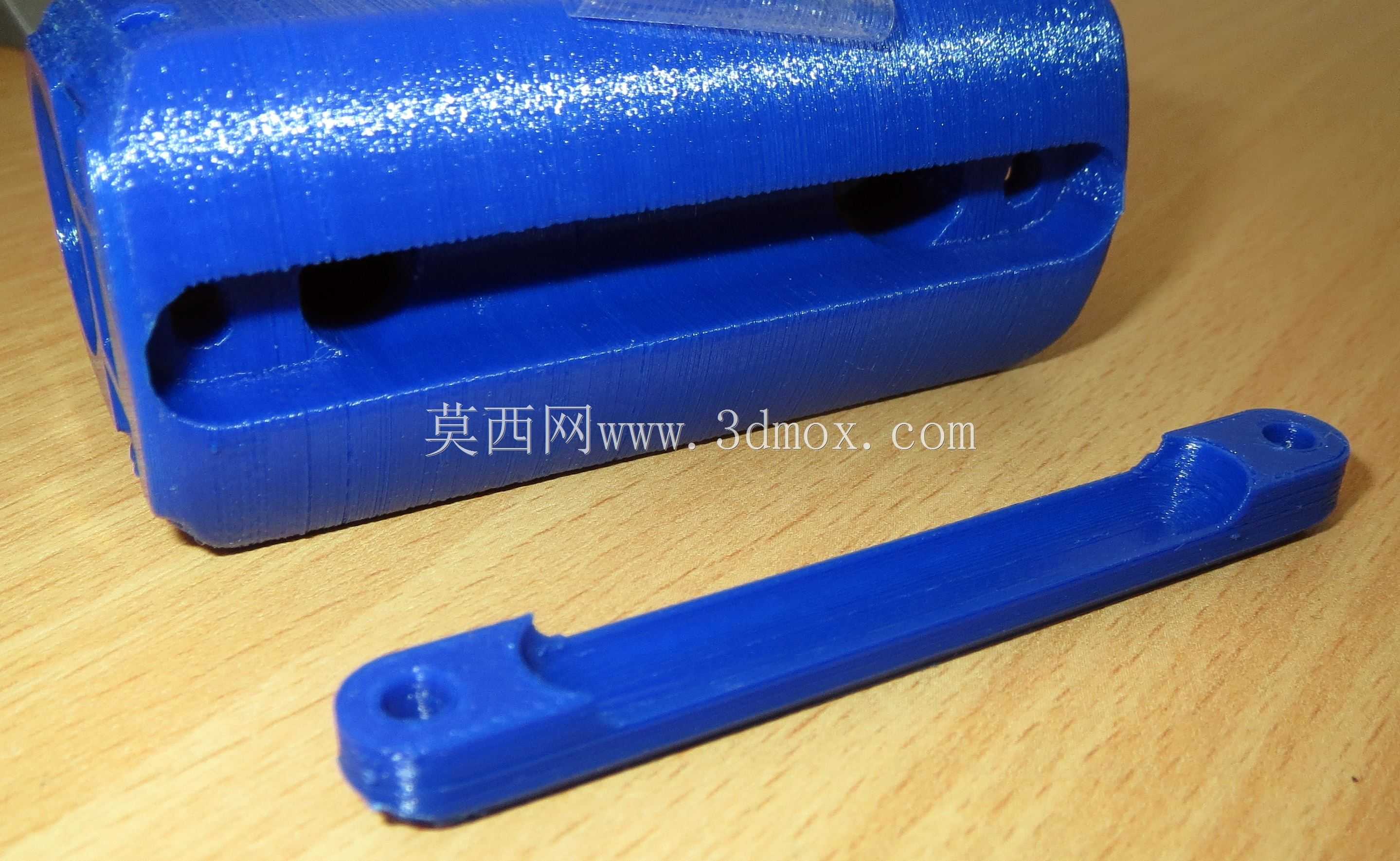

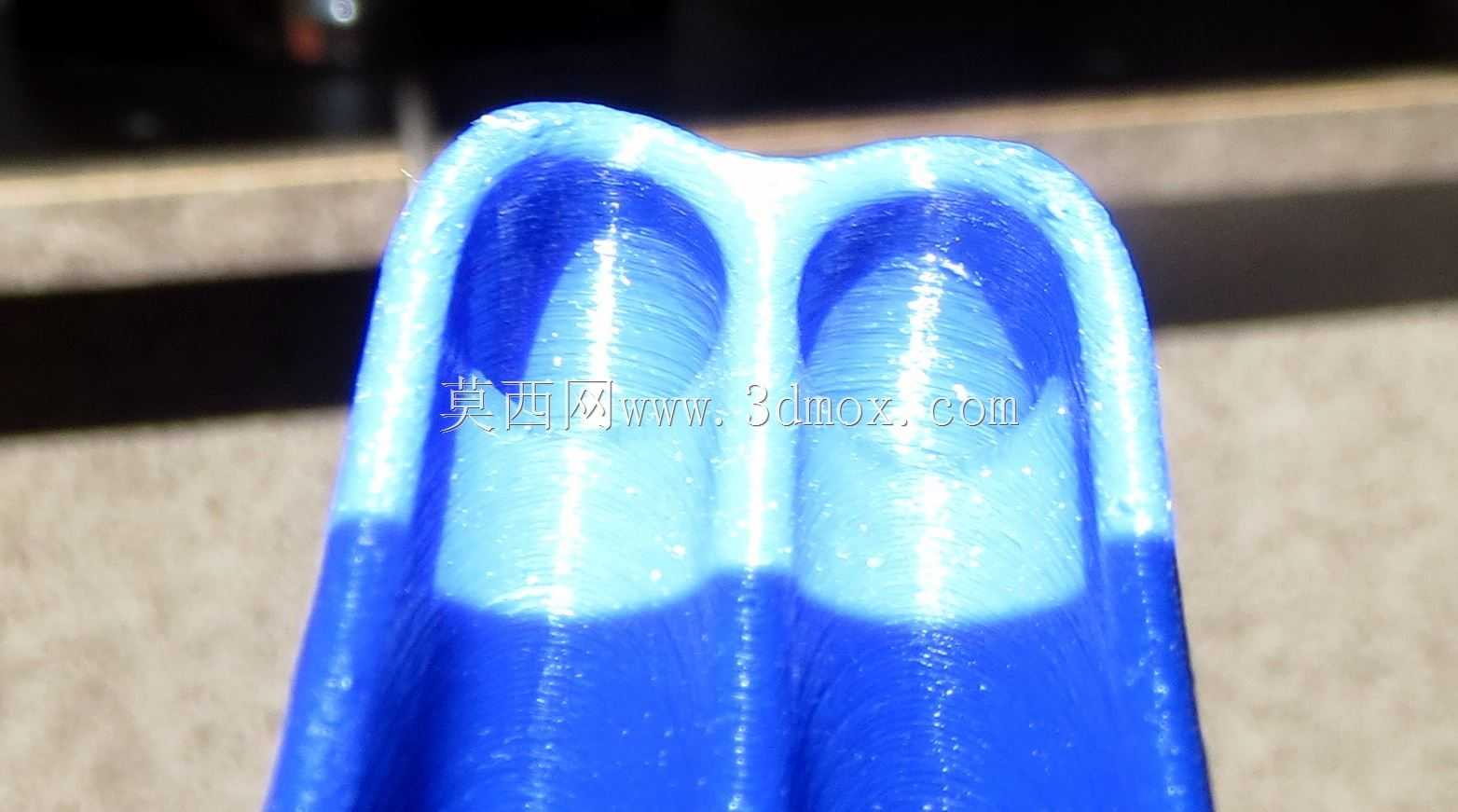

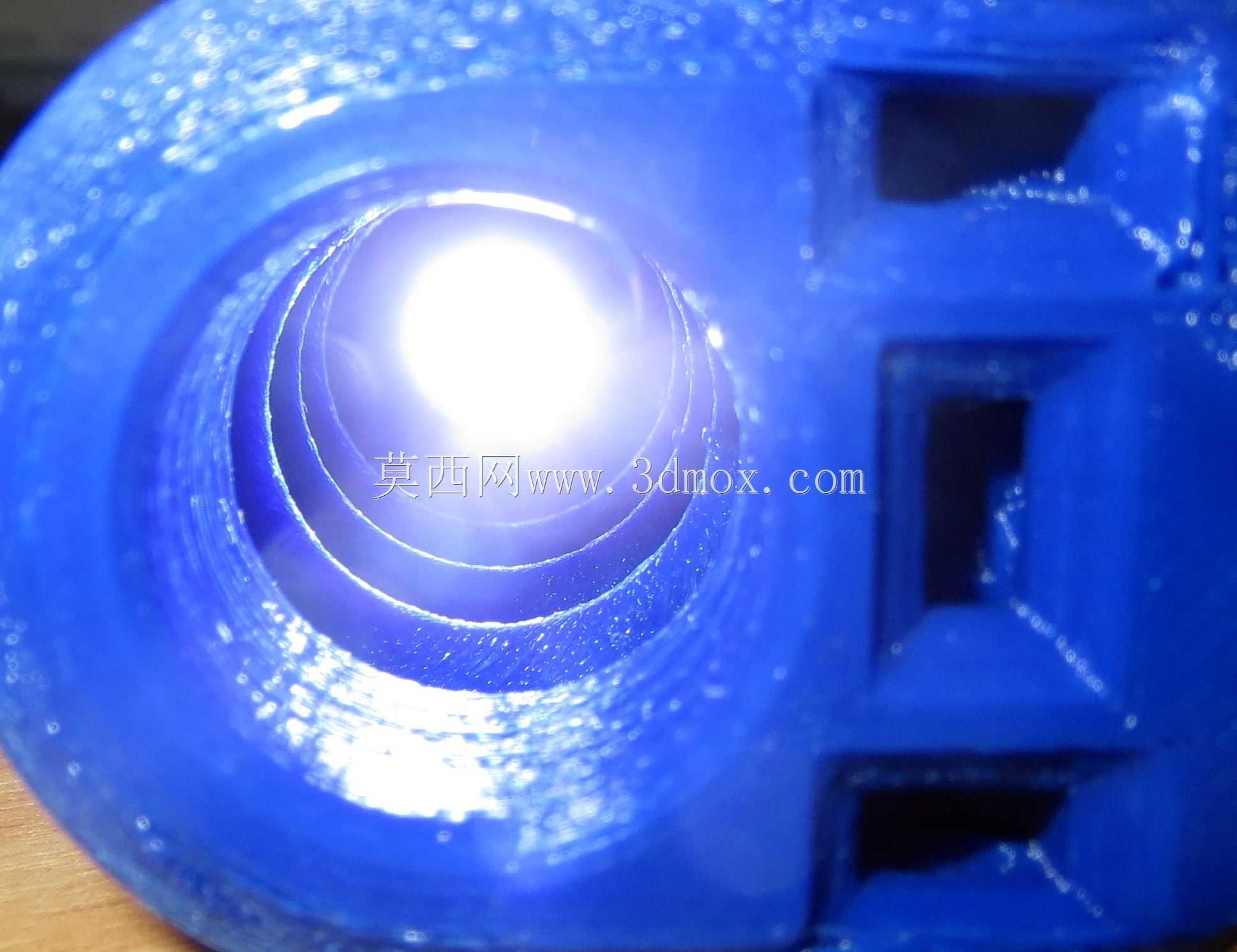

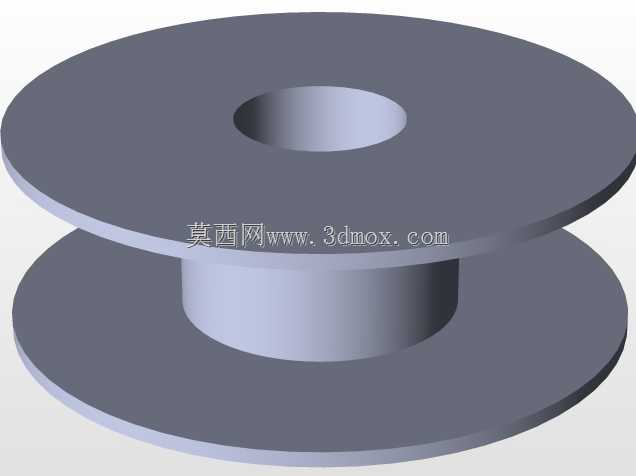

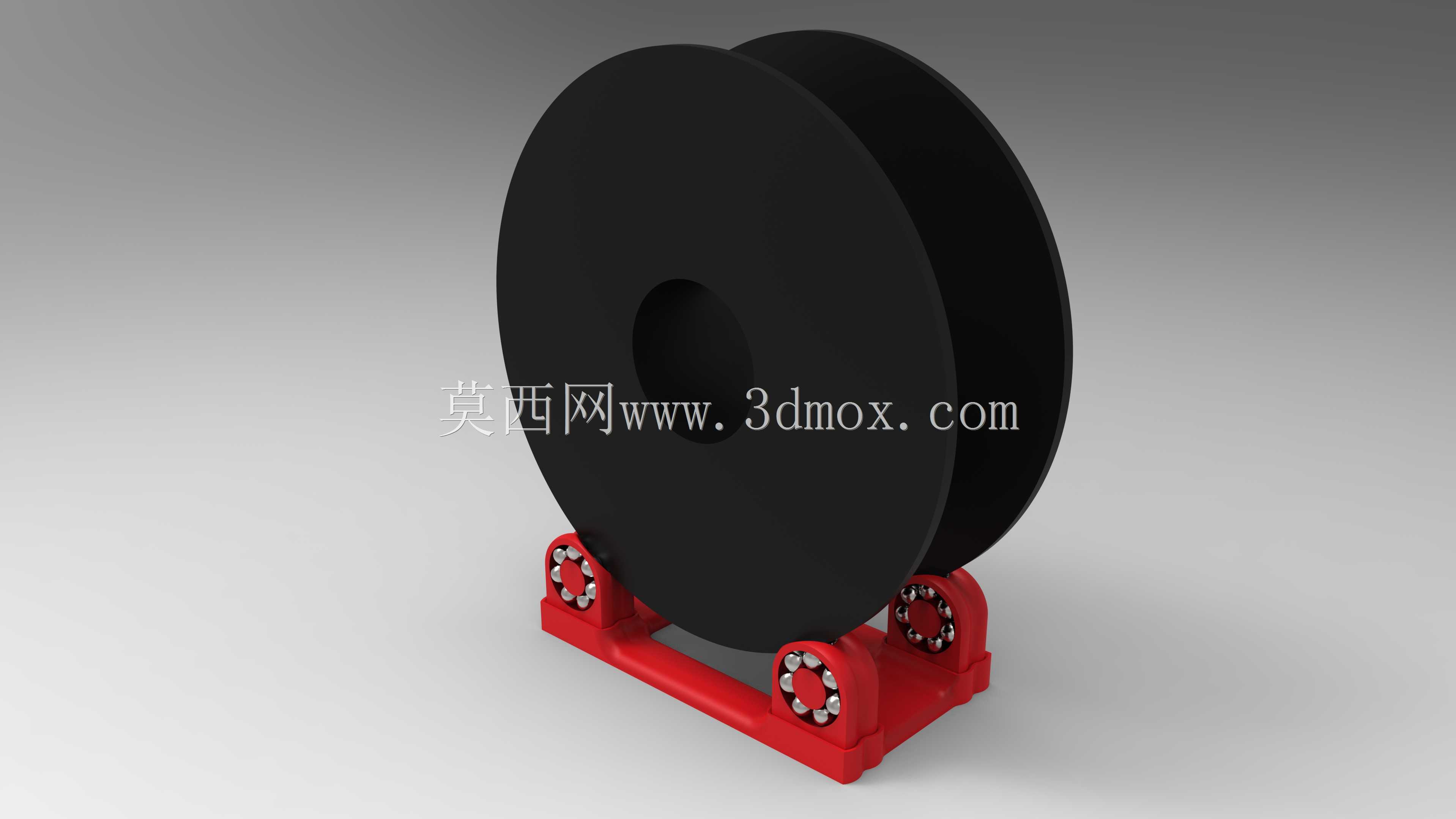

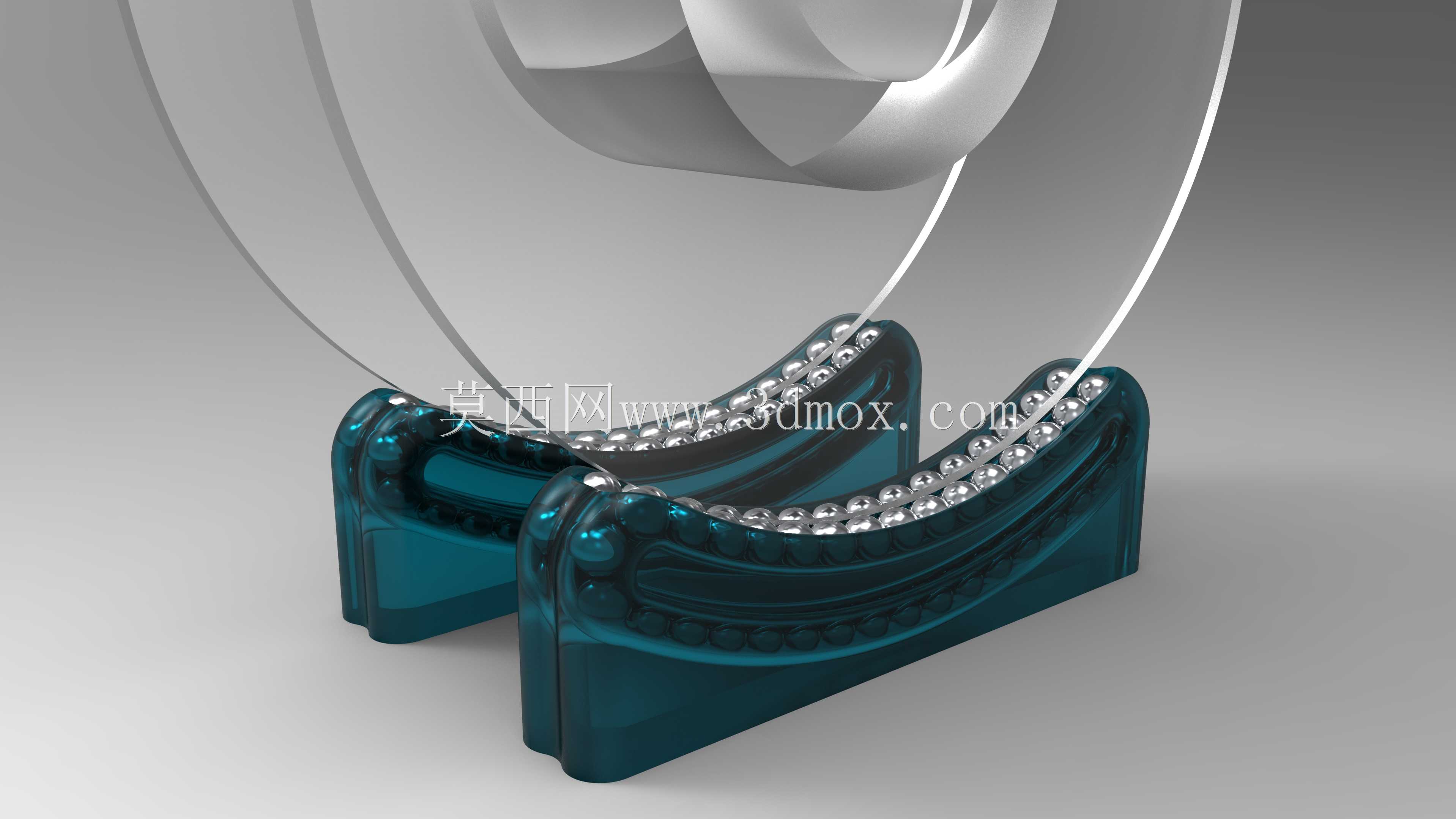

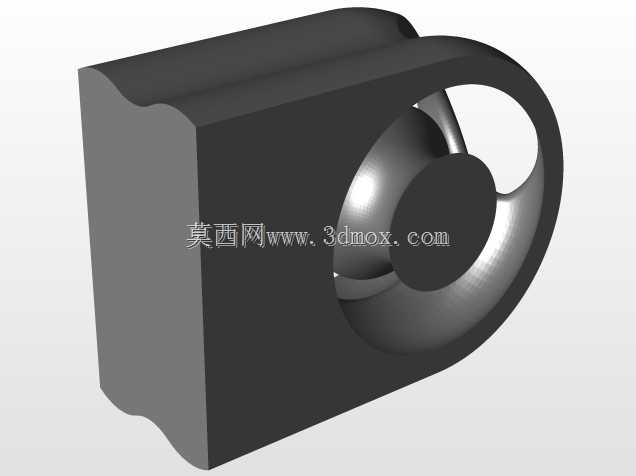

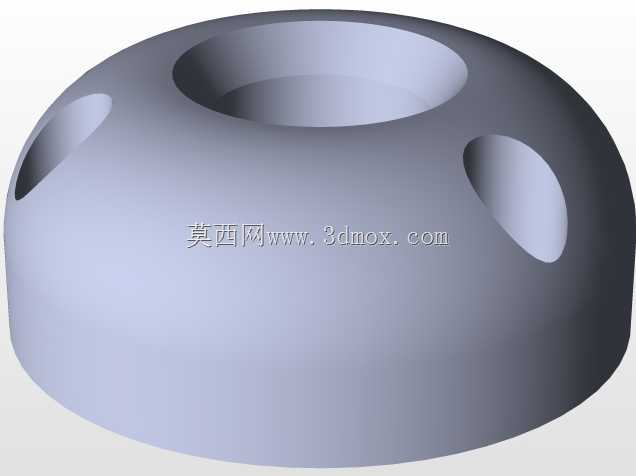

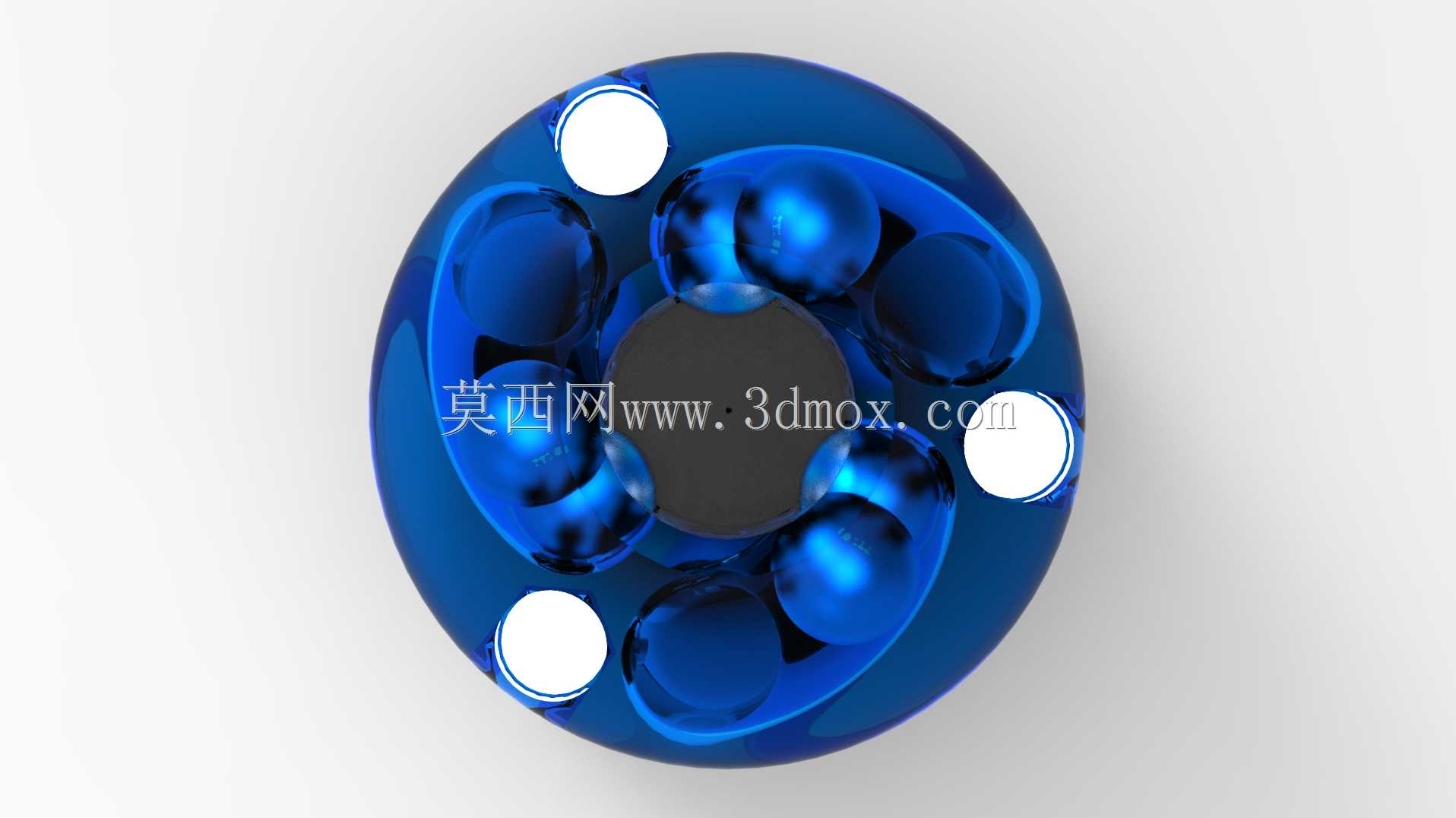

这类3D打印成型的轴承实验结构,主要面向机械原理教学演示、小型桌面级传动机构的原理验证场景,区别于标准工业轴承的量产化设计,这类结构更侧重直观展示滚动轴承的运动逻辑,让观察者无需拆解即可看清滚珠在滚道内的循环运动过程。从功能特性来看,该结构集成了螺旋传动与滚动轴承的双重运动逻辑,两端的螺旋段可实现直线往复的进给动作,中间的筒状主体内置滚珠滚道,既可以承担径向载荷,也能在轴向往复运动时通过滚珠滚动降低摩擦阻力。设计过程中需要重点考量滚道的曲率匹配,滚珠直径与滚道半径的比值需要控制在合理区间,避免出现滚珠卡滞或者受力后脱出滚道的问题,考虑到FDM3D打印的工艺特性,滚道表面的台阶效应会直接影响滚动顺畅度,设计时需要预留适当的配合间隙,同时要兼顾打印过程中无需支撑的结构角度,避免内部滚道出现支撑残留导致运动卡涩。从安装边界来看,该结构整体为同轴回转体,中间筒身的外径为安装定位基准,两端螺旋段的公称直径小于筒身外径,安装时可通过筒身侧面的预留孔位进行周向固定,轴向的运动行程由两端螺旋段的长度决定,适配的轴径需要与内部滚道的底径保持间隙配合,单边间隙控制在0.1-0.2mm区间即可适配3D打印的成型误差。实际使用场景中,这类结构无法承担大载荷的工业传动需求,更多是用于教学演示中的原理展示,或者小型创客项目中的低载荷传动单元,设计时特意将滚珠保持结构与主体外壳做了一体化整合,减少了装配零件数量,打印完成后仅需要装入滚珠即可完成组装,无需额外的紧固件连接。需要注意的是,这类打印轴承的耐磨性能远低于金属标准轴承,仅适合低转速、低载荷的间歇运动场景,若要提升运动顺畅度,可在滚道内涂抹少量润滑脂,降低打印层纹带来的摩擦阻力,同时要避免径向载荷超出设计阈值,防止滚道变形导致滚珠无法正常循环。
