离心式转速计机械系统动力学仿真模型

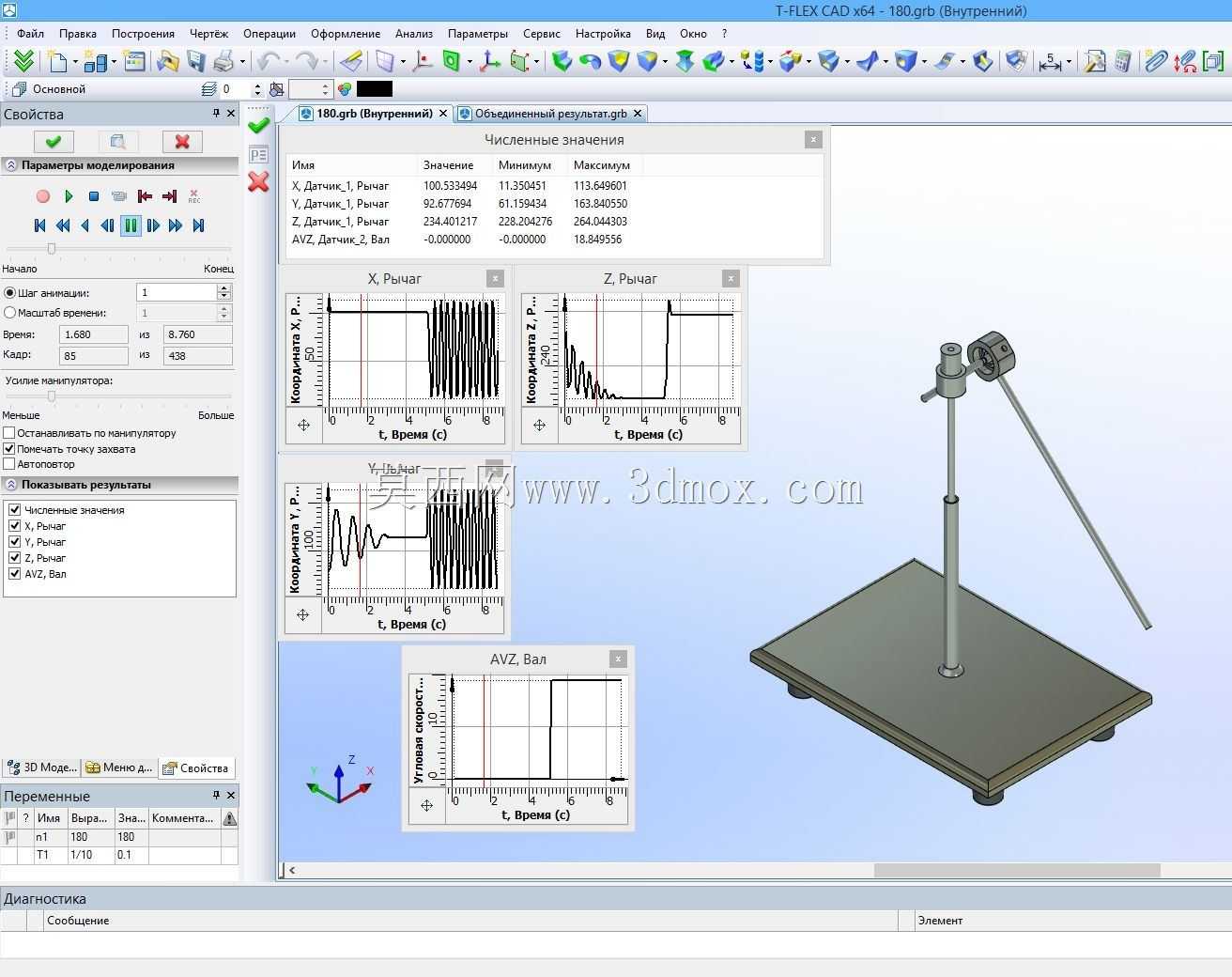

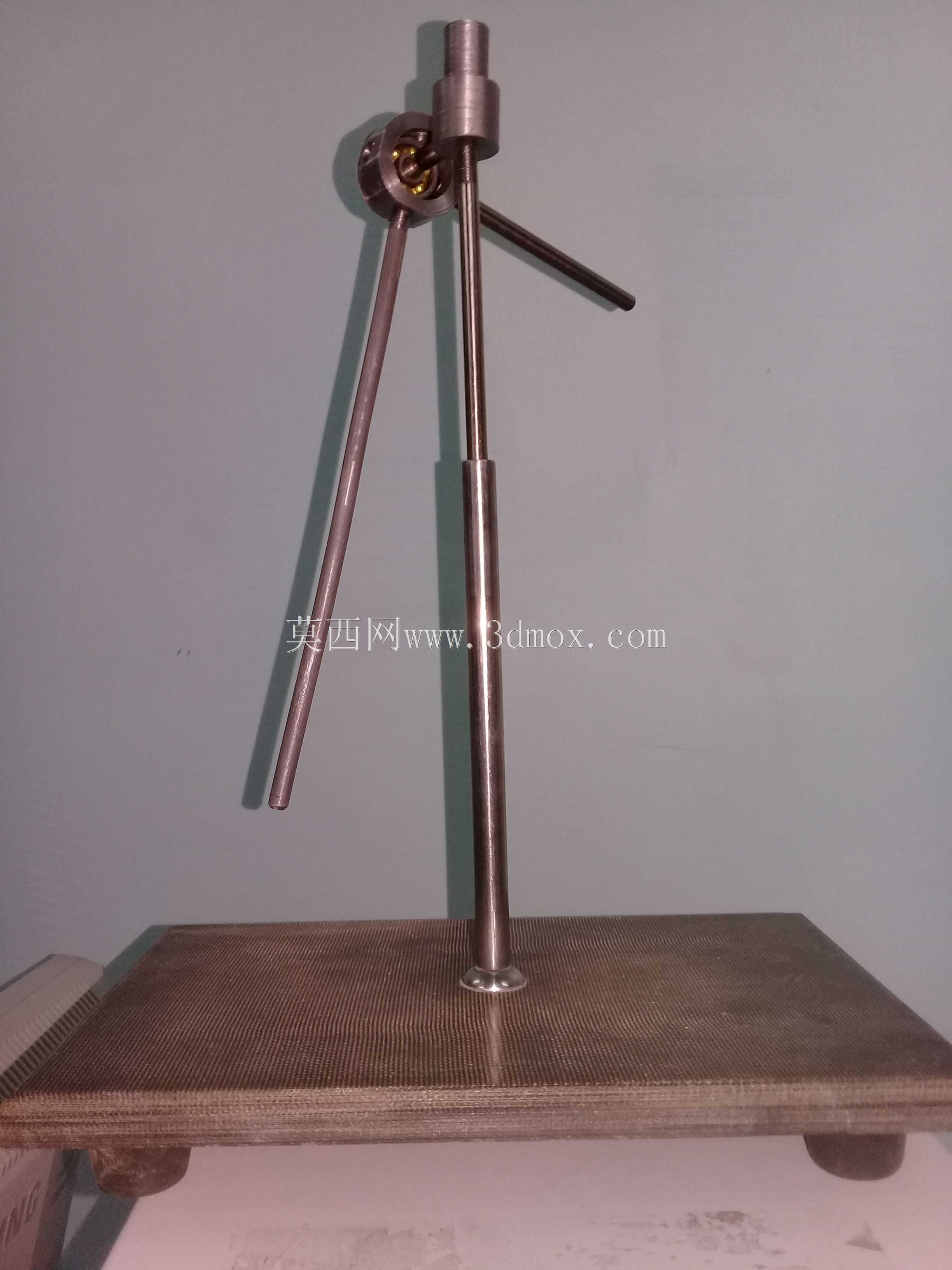

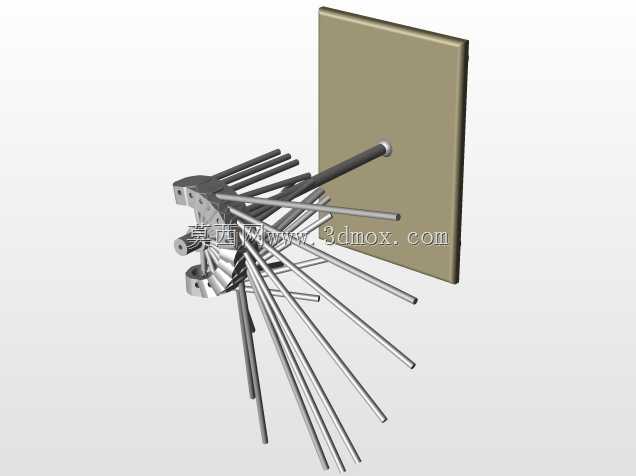

在动力设备运行状态监测、教学实验台搭建、传动系统转速校验场景中，离心式转速计是无需外接电源、依靠纯机械结构实现转速直观反馈的经典测量装置，这套三维模型完整还原了该类装置的动力学特性，可直接用于理论力学教学演示、机械原理课程设计参考、转速测量类装置的结构优化验证。从实际使用场景来看，这类纯机械转速计常被部署在存在强电磁干扰的工业现场，比如矿山井下的传动设备旁、老式柴油机组的操作台、教学实验室的力学演示台，不会因为现场电磁环境复杂出现测量失真的问题，相比电子式转速表，它的结构完全裸露可观察，能让使用者直观看到转速变化对应的机械动作过程。模型搭建过程中，重点还原了飞锤组件的铰接间隙、弹簧预紧力与离心力的平衡关系、指针偏转角度与转速的对应传动比，每根辐射状的摆杆都按照实际铰接约束设置了运动副，没有做简化的刚体合并处理，能够真实模拟转速升高时摆杆在离心作用下向外张开，带动滑套沿主轴轴向移动，再通过齿轮齿条机构将直线位移转化为指针角位移的完整运动过程。从安装边界来看，整套装置的底座采用带安装孔的平板式结构，四个安装孔的孔距按照常规实验台T型槽间距设计，可直接通过螺栓固定在标准实验工作台面上，主轴的输入端预留了联轴器对接接口，能够和不同功率的调速电机输出轴直接连接，不需要额外做转接法兰设计。设计思路上没有追求过度的外观美化，所有结构尺寸都参照实际教学用离心转速计的测绘参数设置，摆杆的长度、配重块的质量、复位弹簧的刚度参数都按照动力学平衡方程做了匹配，当输入转速在测量量程范围内变化时，摆杆的张开角度、滑套的位移量、指针的偏转角度都能和理论计算值保持一致，既可以用来演示离心力与弹簧力的动态平衡过程，也能作为机械类专业学生学习理论力学运动学、动力学部分的具象化参考案例，帮助理解刚体定轴转动、铰接点受力分析、弹性元件刚度匹配等知识点。整套模型的各零部件之间没有设置多余的干涉约束，所有运动副都按照实际装配关系定义，能够直接导入多体动力学软件做运动仿真，输出不同转速下的各铰接点受力曲线、摆杆运动轨迹、弹簧变形量数据，为后续优化转速测量线性度、调整量程范围提供直观的结构参考。
